煤矿配电系统双电源怎么实现无扰动切换？南川二号快切改造案例

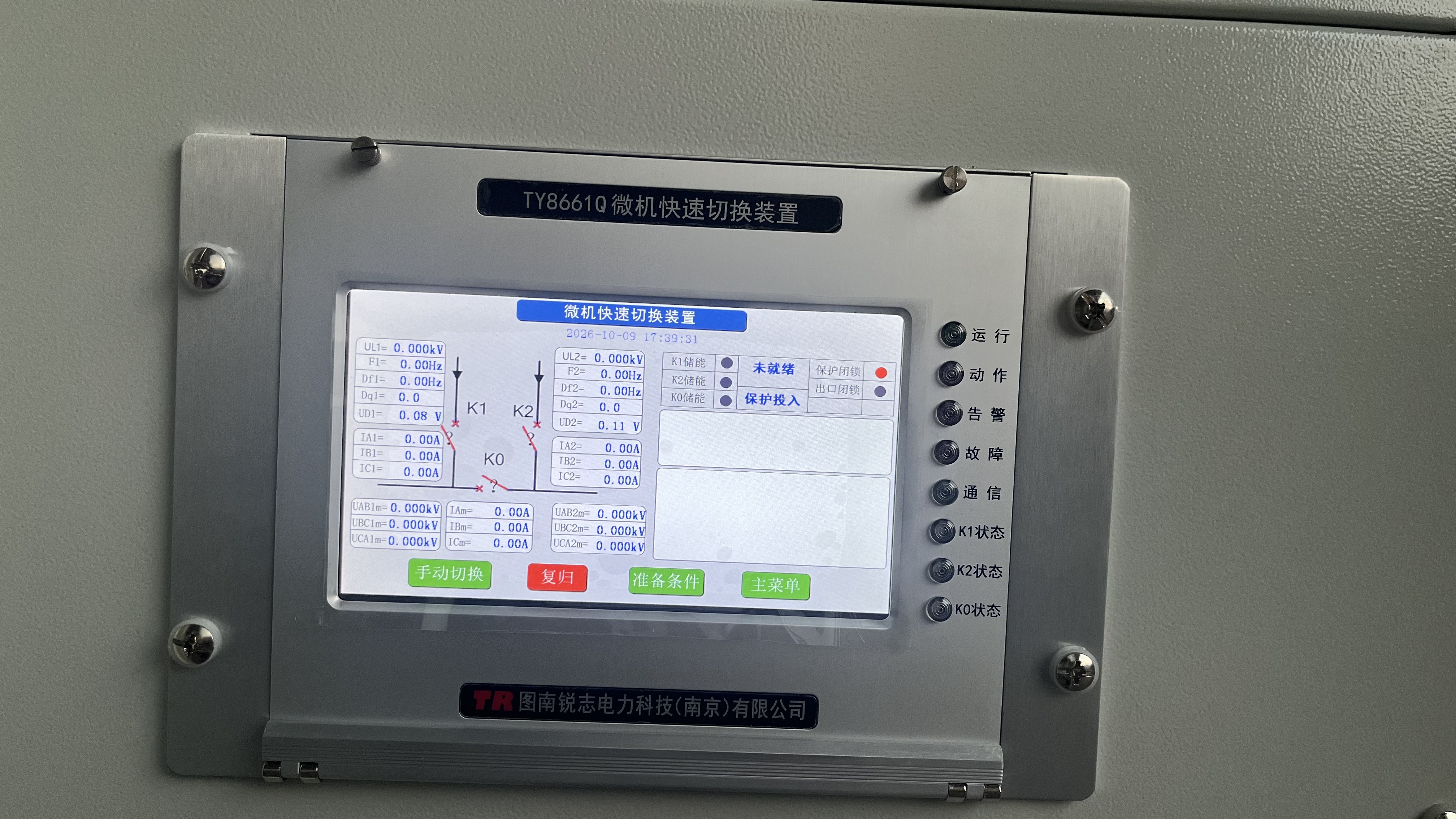

📌 项目概况：本项目为南川二号煤矿配电系统改造工程，针对煤矿连续生产负荷对供电切换速度的要求，配置我公司TY8661Q无扰动快切装置与并配套屏柜及附件，实现双电源之间的快速无扰动切换与全站集中监视。

一、项目背景

煤矿通风、瓦斯泵站与提升负荷对电源切换时间高度敏感，传统备自投"先断后合"的切换方式动作时间在秒级，切换期间电动机群残压衰减快，备用电源合闸冲击大，存在停机风险。为缩短切换时间、降低冲击，业主决定对配电系统的电源切换环节实施无扰动快切改造。

二、改造方案

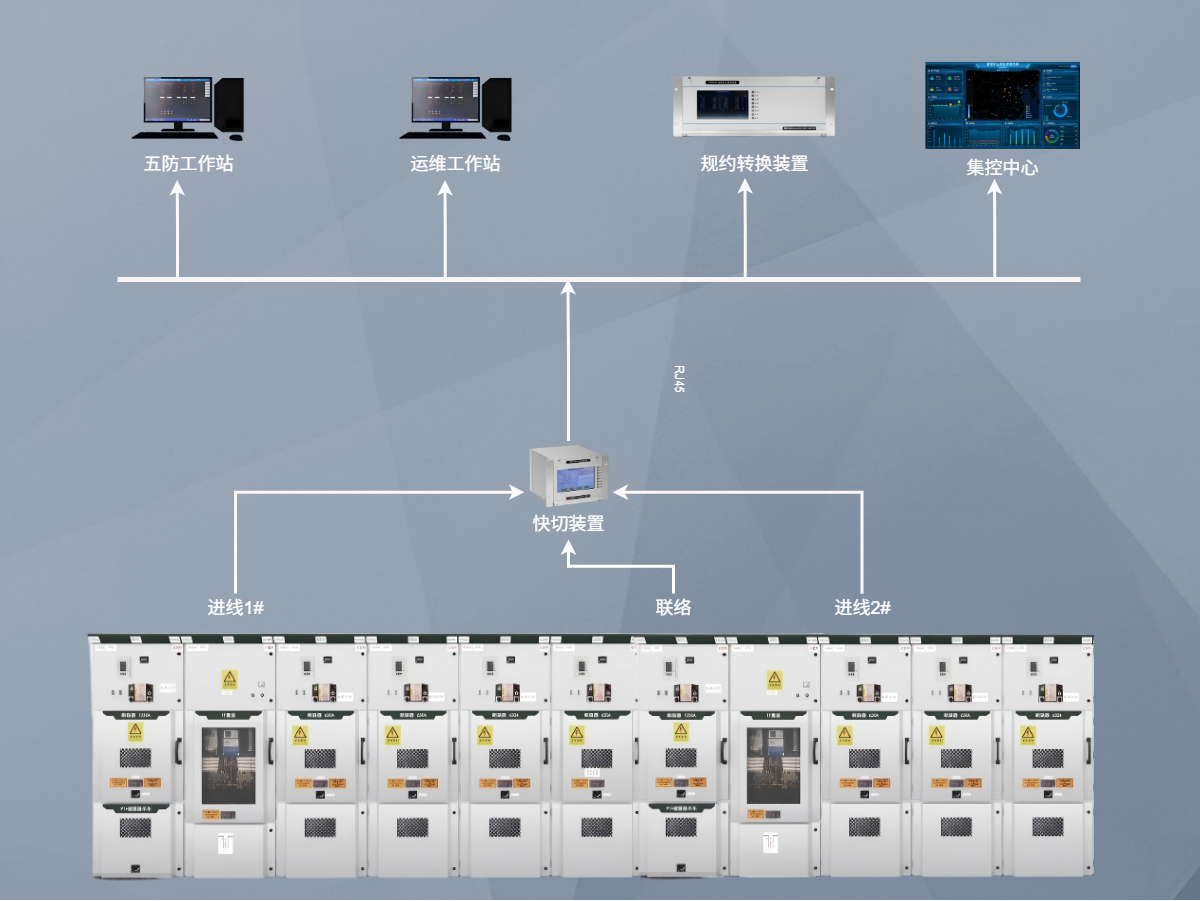

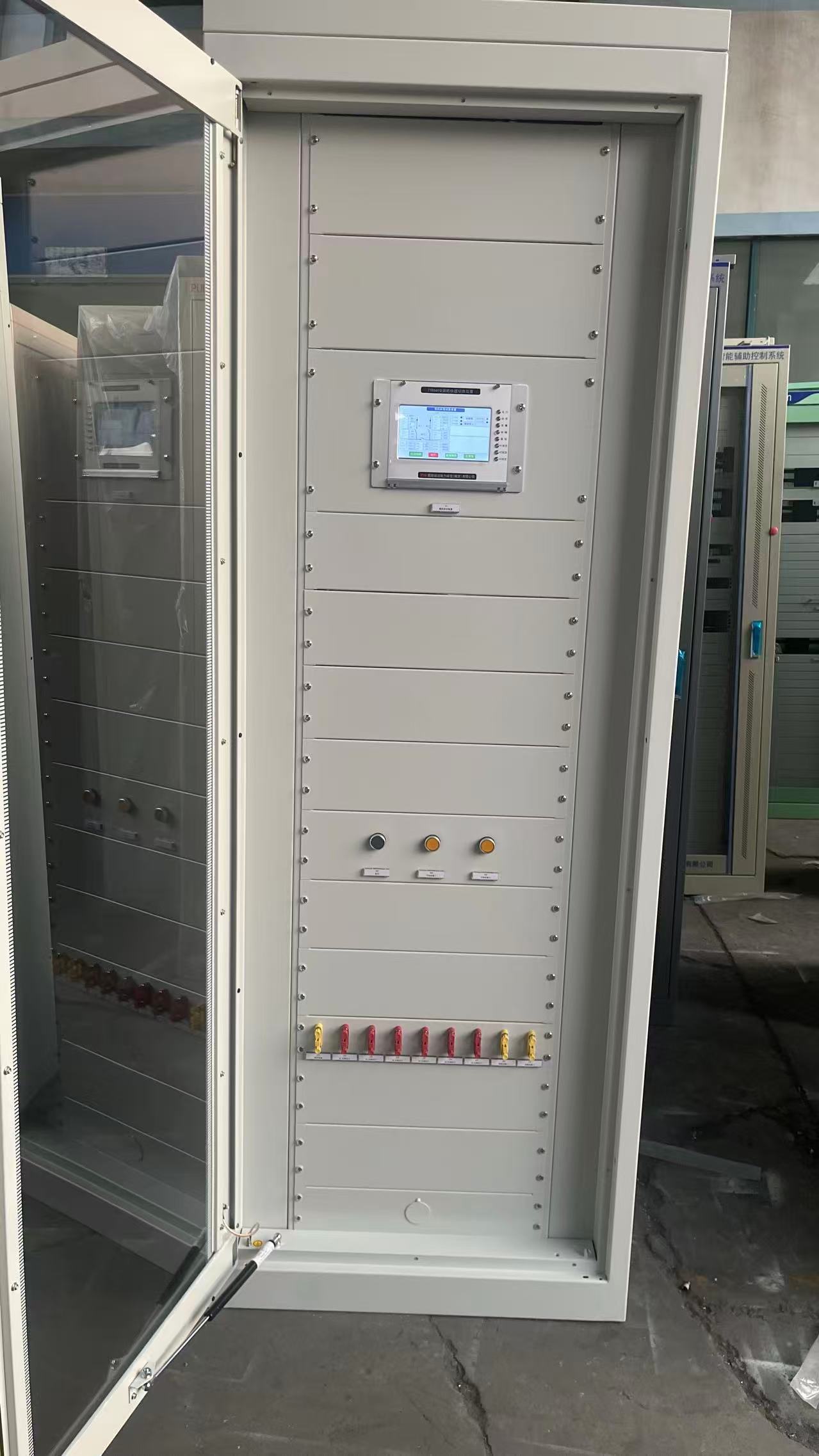

改造按"装置+后台"两层配置。装置层配置TY8600自适应快切装置1套，实时跟踪母线残压与备用电源的频差、相差，按运行工况自适应选择切换方式；配合后台监控屏完成全站遥测、遥信采集与事件记录。后台监控屏按两段母线分别配置，每段屏内含快切装置安装位、照明与断路器附件、连接片与端子排等成套附件。

切换策略沿用逐级后备逻辑：快速切换、同期捕捉切换、残压切换、长延时切换。快速切换不满足条件时自动转入同期捕捉切换，在第一次相位重合点合闸，冲击最小；残压切换与长延时切换作为后备段，保证任何工况下切换可靠完成。

三、实施效果

装置投运后，切换总时间从原备自投的秒级缩短至百毫秒级，煤矿主要负荷未再因电源切换发生停机。装置支持保护起动、失压起动、误跳起动等多种起动方式，并保留原备自投功能作为最终后备。快切装置的选型逻辑与适用场景，可参阅我公司的无扰动快切装置应用场景解析与无扰动快切装置系列两篇文章。
