钢铁企业用户侧储能二次设备怎么配？芜湖富鑫钢铁项目案例
来源：HZVOLT 时间：2026-10-12 13:35:50
📌 项目概况：本项目为芜湖市富鑫钢铁有限公司用户侧电化学储能项目，储能容量经10kV接入用户内部电网。我公司承担综自屏、监控主机、远动通信、AGC/AVC与一次调频、调度数据网、防逆流控制等全部二次设备的组屏与供货。
一、项目背景
钢铁企业负荷冲击大、连续生产要求高，用户侧储能主要利用峰谷价差套利并兼作应急容量。项目并网点多、单站规模大，二次系统按"集中组屏+就地分散"两层架构设计，涉网设备按地调要求双重化配置。
二、二次系统配置

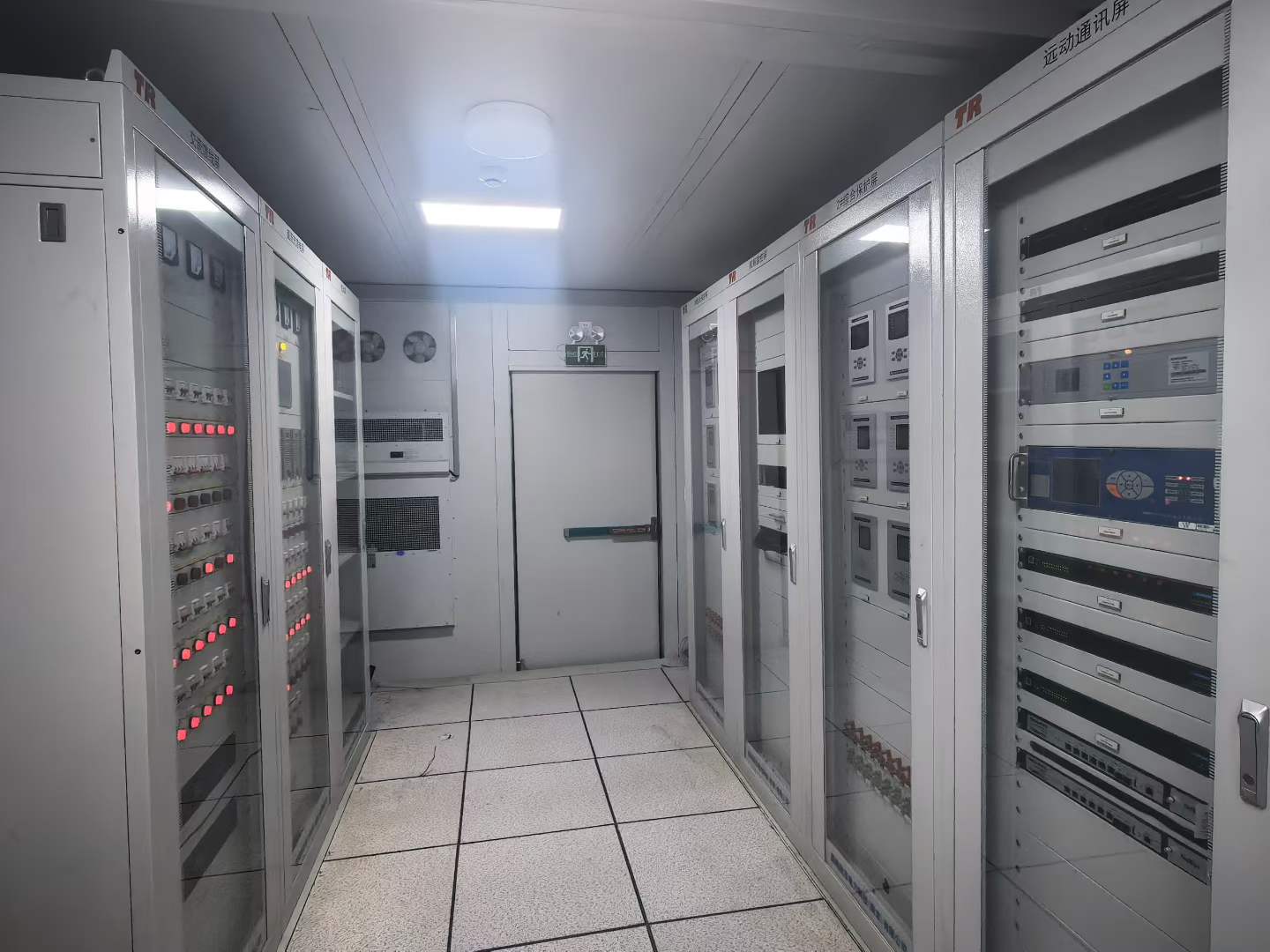

| 屏柜 | 主要设备 | 数量 |
|---|---|---|
| 综自屏 | PQF-335电能质量在线监测装置（6通道）、%s防孤岛保护装置、%s故障解列保护装置、TY-8663公用测控装置 | 防孤岛与故障解列各5台，公用测控5台，屏柜3面 |

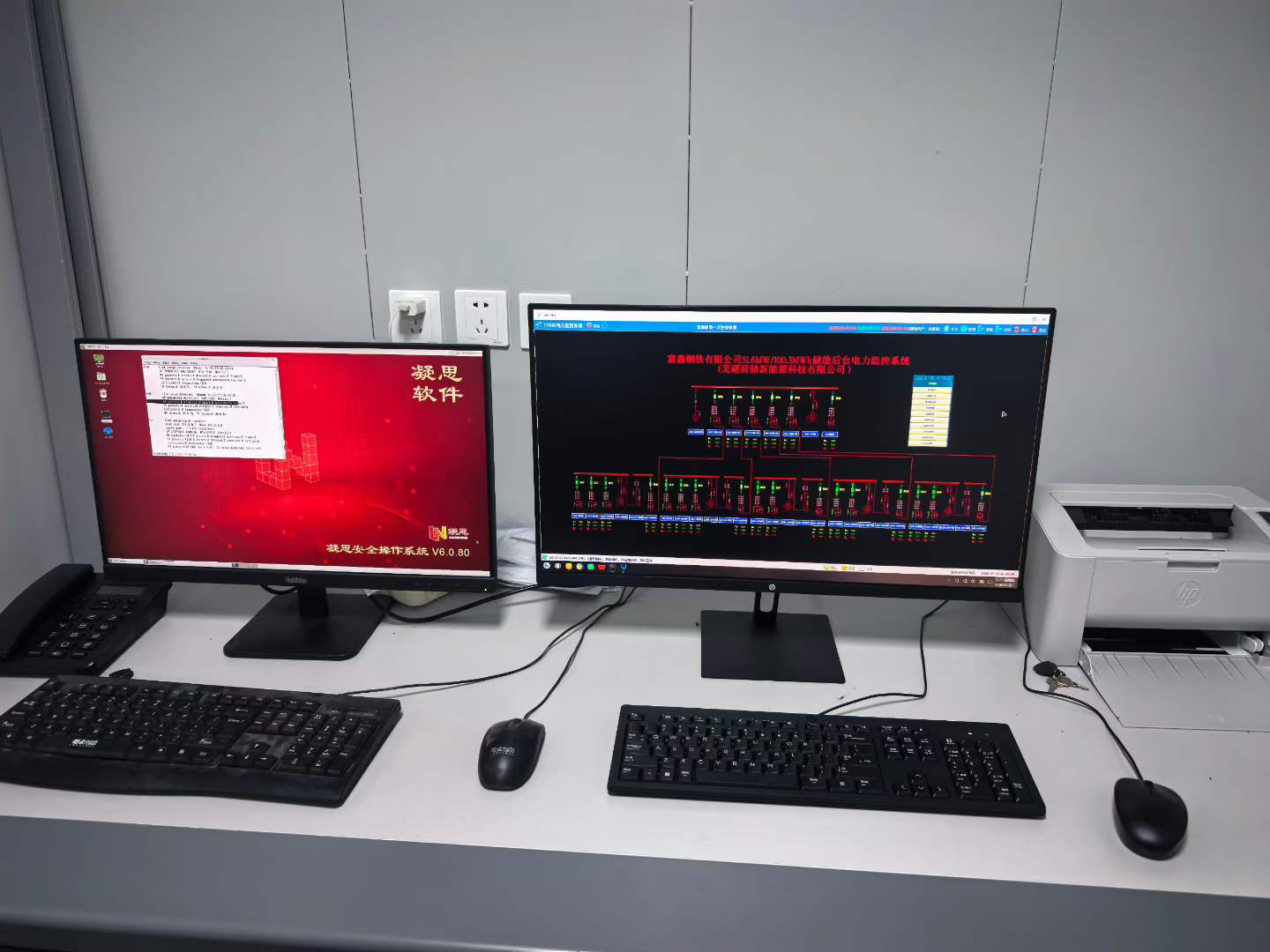

| 监控主机屏 | 监控主机、TY930监控系统（LINUX版）、凝思V6.08操作系统、打印机、2.4米操作台 | 1套 |
| 远动通信屏 | TY920A远动通信装置（X86探针）2台、工业级网安型交换机、HL3104电能量采集终端、ATS1800双源同步时钟 | 1面 |
| AGC/AVC与一次调频屏 | AGC/AVC综合智能控制终端、一次调频装置、高速测频装置 | 1面 |
| 单装置设备 | 10kV差动保护装置（并网柜及接入柜）10台、TYL8691线路保护测控装置11台、TYT8693变压器保护测控装置2台 | 就地分散布置 |
| 调度数据网屏 | MSR3610路由器2台、纵向加密装置4台、调度交换机4台、网络安全监测装置2台、防火墙3台 | 1面 |
| 防逆流控制屏 | TYJ8693防逆流保护装置3台、TY921光端机2套、光纤交换机与收发器 | 1面 |
| 视频监控柜 | 16路硬盘录像机及配套 | 1面 |
三、实施要点
钢铁厂内谐波源密集，电能质量监测点设置在并网点并预留治理装置接口；防逆流装置与EMS联动，确保储能放电不越界。调度数据网与纵向加密按双平面配置，为后续参与需求响应与辅助服务预留通道。同类项目的保护配置细节可参阅储能电站继电保护配置要点。
