PMU同步相量测量

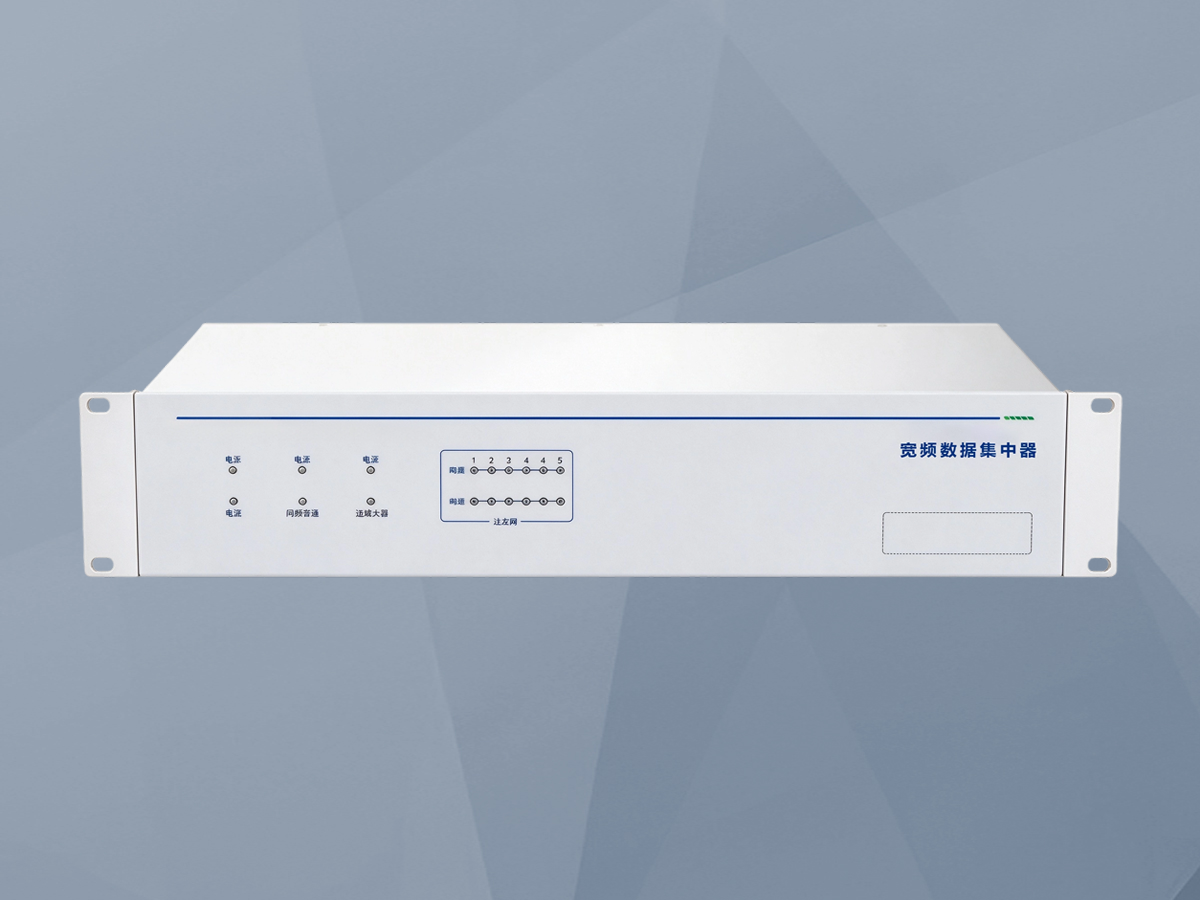

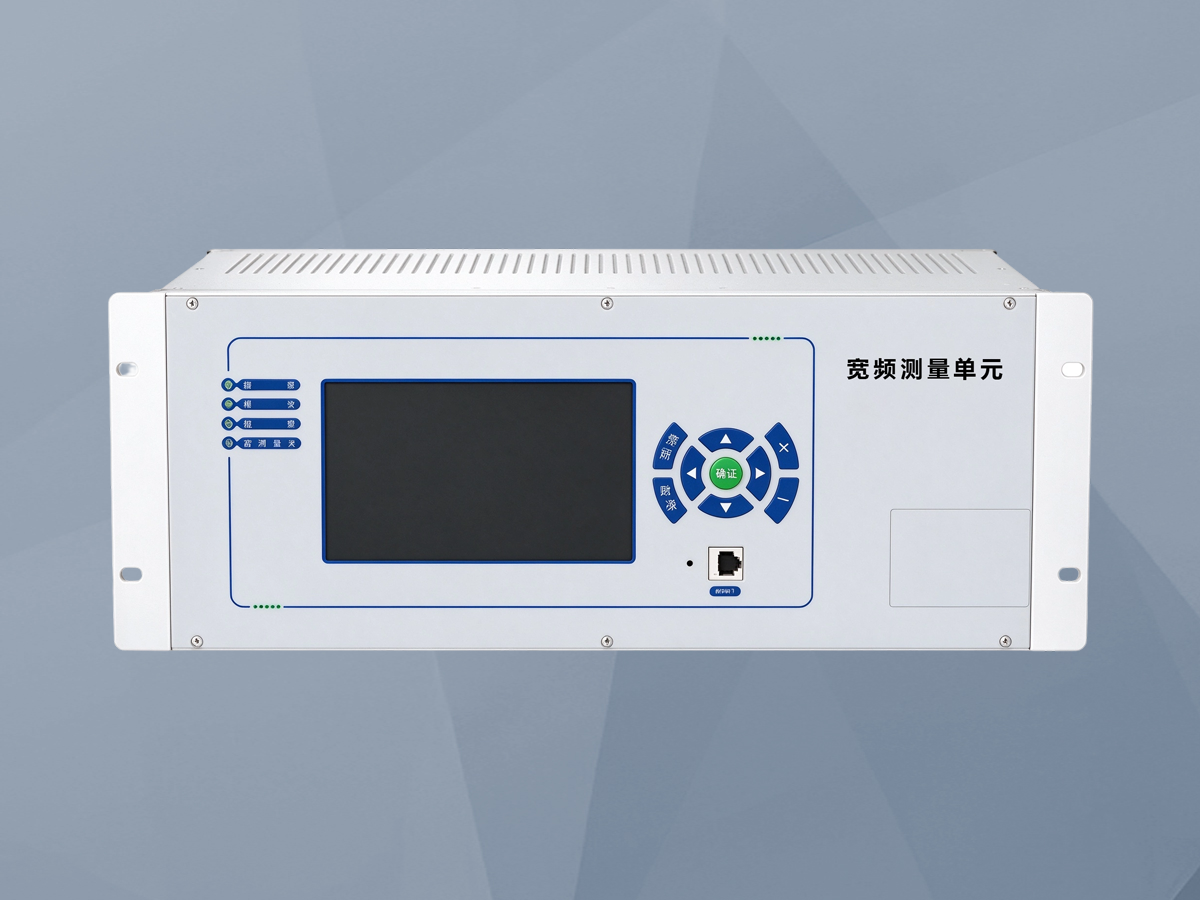

宽频测量处理单元(宽频数据集中器)

一、宽频测量处理单元的概述
       宽频测量处理单元(也称宽频数据集中器)是宽频测量系统站端的数据汇聚与处理中枢,依据国网 QGDW 12214-2022《电力系统宽频测量装置技术规范》与南方电网宽频测量装置技术规范设计,采用 19 英寸 2U 标准机箱、后接线结构。它接收、存储、转发宽频测量装置上传的数据,同时承担分析与预处理功能,把原始测量数据、预处理分析数据和诊断分析结果按主站要求分别上送。
      在分层分布式架构里,宽频测量装置装在间隔层负责采集与计算,处理单元装在站控层负责汇聚与分发。实际项目中常遇到的情况是:主站要求的数据速率、通道数量与现场装置直连能力对不上,一台装置同时向多个主站发数据会把装置本身的通信资源占满。加一台集中器把汇聚与转发这一层独立出来,装置的通信压力降下来,主站侧的接口数量也能灵活增加,后期新增主站不用动现场采集装置的配置。
      典型部署是 A、B 双网各一套,两台集中器冗余备用,配机架式 24 口工业以太网交换机,与 19 英寸屏柜、网线光纤端子等辅材一并组屏。
      需要处理单元的场合与采集单元一致:风电场与光伏电站等新能源场站、常规电厂、220kV 及以上变电站、直流换流站及近区、储能电站、35kV 分布式电源集中接入区。站内有多个主站要收数,或者接入点数已经接近单台集中器的接入上限,是加处理单元最直接的判断依据;只有一路主站、接入点数又少的小型场站,现场也常见采集单元直接上送的做法,是否配置集中器按主站接口要求定。

二、宽频测量处理单元的主要功能

1. 多单元数据接收与合并
    支持并发接入不少于 8 个宽频测量单元,以每秒 10、25、50、100 帧的速率接收各单元的动态数据并完成合并,形成全站统一时标的动态数据集。合并环节按通道与间隔做对齐,避免不同装置时钟微小偏差造成同一时刻数据对不上。

2. 多主站数据转发
   支持向不少于 8 个不同主站同时发送数据,转发速率同样支持 10、25、50、100 帧/秒可选。实时传送的动态数据输出时延(数据时标与数据输出时刻之差)不大于 30ms,转发实时动态数据的延迟时间 ≤200ms。省调、地调、场站集控同时要数据的场景,一台集中器就能覆盖,不必为每路主站单独拉一个采集单元。

3. 数据存储与录波管理
   动态数据以 10/25/50/100 帧/秒速率存储,保存时间不少于 14 天;支持不少于 1000 条事件录波文件存储。主站事后召唤录波时,集中器直接提供本地文件,不需要再去每台采集单元逐个取,故障分析的等待时间明显缩短。

4. 数据预处理分析
    统计 2~50 次谐波在 5 分钟内的最大值、最小值、平均值;统计电流、电压间谐波幅值在同一时间窗内的极值;统计每个间隔的功率以及 ABC 三相电流次/超同步的 10 个主导分量的频率与幅值;以 1Hz 步长统计出现振荡分量次数最多的频率点及该频率点的出现次数;分析单通道与多通道 2500Hz 以下的谐波、间谐波,支持频谱分析;支持数据分析时间窗选择;支持基波量的相量分析,给出基波幅值与相位。这些统计在本地完成,上送主站的是结果量,通道带宽占用比传原始数据低得多。

5. 人机安全与运维
    支持人机验证与输入有效性验证,避免误操作改掉运行配置;提供 Web 与基于 SNMP 的网管软件,软件具备在线远程升级能力;配 PC 机监视配置与调试软件,现场调试、定值核对、通道测试都在一套工具里完成。

三、宽频测量处理单元的工作原理

1. 站控层定位与数据流向
    宽频测量单元从过程层 PT/CT 二次回路取模拟量,完成高速同步采样与实时计算后,经站内以太网把数据送到处理单元;处理单元完成汇聚、预处理与分析,再把分析结果与原始数据通过调度数据网上送调度主站;同时可通过 IEC 61850 MMS 协议与站控层监控系统、远动装置交换数据。

2. 时间基准统一
    装置提供 1 路 IRIG-B 对时接口,与站内时间同步系统保持统一时间基准,集中器与采集单元之间的数据合并以此为参照,保证跨间隔、跨装置的量测结果具有可比性。

3. 网络与通道组织
    站内经 调度数据网交换机把采集单元与集中器组织在同一站内网络,上送主站的通道由 调度数据网路由器承载,A、B 双网物理分开,任一侧故障不影响另一侧转发。远动通道的组织方式与 TY920A远动管理机在站内的做法一致,运维人员不必重新熟悉一套规则。采集侧由 宽频测量装置完成同步采样与实时计算,处理单元只做汇聚、预处理与转发,两侧分工固定,扩容时按需增加采集单元即可。

4. 双机冗余切换
    典型配置下 A、B 网各用一套集中器,两台互为备用。主站侧按通道优先级取数,单台退出时另一台继续承担转发,数据断流时间取决于主站通道切换策略,现场一般控制在秒级。

四、宽频测量处理单元的特点

1. 全国产化核心配置
    采用国产 CPU,从底层器件保障系统的自主可控与信息安全,符合电力监控系统安全防护要求。软件层面配嵌入式系统,与采集单元同属一套技术体系,联调时协议与数据格式不需要额外转换。

2. 接口配置面向多设备接入
    集成 6 个 RJ45 100/1000M 自适应网口与 8 组 RS232/RS485 串行接口,满足多设备接入与后续扩展;另配 1 个 VGA 接口外接显示器、3 个 USB3.0 接口、1 路 IRIG-B 对时接口、1 个 RJ45 管理串口;电源输入、装置告警、失电告警接口各 2 路,DO 2 路。串口数量按 8 组设计,现场还有串口规约设备要接入时不用再另加串口服务器。

3. 结构紧凑、可靠设计
   机身 19 英寸 2U 标准机架式,尺寸 482mm×84mm×254.8mm,屏柜占地小;双电源冗余输入,88~370VDC 与 85~264VAC 通用,整机功耗 ≤50W,无风扇散热,MTBF 大于 100000 小时,适合 7×24 小时连续运行。

4. 工业级环境适应性
    工作温度 -25℃~+70℃,储存温度 -40℃~+85℃,相对湿度 5%~95% 无凝结。电磁兼容按 GB/T 17626 系列考核,静电放电、电快速瞬变脉冲群、浪涌(冲击)抗扰度 IV 级,工频磁场与脉冲磁场抗扰度 V 级,射频电磁场辐射与传导骚扰抗扰度 III 级,振荡波抗扰度 III/IV 级,二次设备室与就地柜内都能安装。

5. 典型配置与扩展
    常规站按 2 台宽频测量单元配 2 台处理单元(A/B 网各一套),配机架式 24 口工业以太网交换机 2 台、工业显示器 1 台、19 英寸屏柜 1 面,接入点数增加时按规模加采集单元台数,处理单元仍保持双套。我公司做过的新能源场站项目里,接入点数较多的场合按每 8 个采集单元配一对处理单元估算,通道与存储都留有余量。

技术参数

参数类别参数项规格 / 典型值
保护配置适用对象汇集多个宽频测量单元数据,完成集中处理与上送
主要功能多单元数据汇集与时间同步校核、宽频振荡特征计算、数据上送主站
执行标准设计 / 试验标准GB/T 26862 及电力系统同步相量测量、宽频测量相关技术标准
测量能力同步测量基于同步时钟的电压电流同步相量 / 宽频分量测量(按型号)
通信接口数据上送以太网上送宽频数据集中器 / 主站,规约按主站要求
对时方式时钟同步B 码 / NTP 对时(按配置)
环境条件工作环境二次设备室安装,环境条件满足装置要求

注:以上为该产品族的常规配置与行业通用指标,源自产品随机技术说明书及所列国家标准;不同订货批次、不同电压等级与不同工程配置的参数存在差异,实际供货参数以项目技术协议、出厂检验报告与随机图纸为准。

安装尺寸与组屏说明

宽频测量处理单元(宽频数据集中器) 为屏装式二次设备,采用标准 19 英寸系列机箱,通过面板固定件嵌入式安装于保护屏屏面或开关柜仪表室面板,装置接线端子集中于装置背面;多台装置同屏并列布置时按屏面布置图排列,屏面保留操作、观察与散热空间。

部件 / 设备外形尺寸 高×宽×深安装方式备注
宽频测量处理单元(宽频数据集中器)标准 19 英寸系列机箱(整层 / 半层按型号),后接线屏(柜)面嵌入式安装,固定件随机配套开孔尺寸按随机说明书开孔图
组屏配套屏内导轨、走线槽、端子排随屏配套备用端子按屏面布置图预留
电源接入直流 220V / 110V(按站内电源)取自屏内直流空开电源空开容量按屏柜图纸

组屏要点:装置嵌入式安装后与屏面平齐,倾斜偏差不大于 5°;同屏多装置之间预留散热间距,装置背面接线区与屏内走线槽对位;装置外壳与屏体接地铜排可靠连接;交直流回路、强弱电回路在屏内分层布线。

注意事项:CT 二次回路严禁开路,PT 二次回路严禁短路,改接线前应确认回路状态;装置通电前完成绝缘测试与接线核对;压板投退与定值修改执行工作票与监护制度。

注:外形与安装尺寸随型号与配置存在差异,以随机说明书《机箱外型尺寸图》《开孔尺寸图》及制造图纸为准。 注:以上为该产品族的常规配置与行业通用指标,源自产品随机技术说明书及所列国家标准;不同订货批次、不同电压等级与不同工程配置的参数存在差异,实际供货参数以项目技术协议、出厂检验报告与随机图纸为准。

宽频测量处理单元(宽频数据集中器)应用组网图

组网说明:宽频测量处理单元(宽频数据集中器) 按上图典型方式接入系统,实现数据采集、远程监控与控制联动;实线为电气回路 / 信号,虚线为通信链路。图中为典型组网方式,实际接入方式、接口数量与通信规约按项目技术协议确定。
