箱变测控与公用测控怎么选？I/O 点数、通信方式与安装位置对照

箱变测控与公用测控怎么选，是新能源场站二次配置里最容易含糊的一处。实际项目中遇到过一个 35kV 光伏场站，设计把箱变的油温和风机状态接到了公用测控装置上，箱变本体故障跳闸，后台只收到公用测控的一个总告警，运维人员跑到现场才发现是哪一台箱变，中间多花了四十分钟。

两台设备都叫测控装置，采集的对象却不在一个层面上。箱变测控跟着单台变压器走，一台箱变配一台装置；公用测控管的是站内公共设备，一台装置管一片。位置定错，测点就落错柜，后期补一根电缆的工时比选型时多想的十分钟值钱得多。下面按对象划分、点数核算、通信方式、屏位安排、误配清单的顺序讲清楚，具体配置以场站的二次接线图和调度点表为准。

一、两台设备盯的不是同一片设备

箱变测控的对象边界很清晰：一台升压箱变的低压侧三相电流电压、高压侧开关位置、变压器油面温度和绕组温度、压力释放、轻瓦斯、风机运行与故障、还有箱变柜内的温湿度和小空开状态。这些东西离控制室几百米，测点又碎，必须有一台装置就地采集、就地判断、就地出口。

公用测控的对象是站内共用的部分：站用变高低压侧、母联或分段开关、母线 PT 的电压与并列状态、直流系统的绝缘与充电机运行、消防主机与门禁的干接点、环境温湿度与水浸。这些设备数量少、位置集中，一台装置几十路开入就够，不需要一台一配。

判断办法很直接：看这个测点是不是只属于某台变压器。只属于某台变压器的，进箱变测控；被全站共用、或者属于房间和屏柜的，进公用测控。我公司的 TY8663 三合一箱变测控装置把保护、测控、通信做在一台装置里，就地装在箱变柜门上； TY8662 公用测控装置按 126 路开入的规模装在二次设备室，两类装置的端子排编号规则也不一样。

三合一箱变测控这个说法，指的是差动保护、后备保护与测控功能合一。带差动就要取高低压侧两组 CT，接线和极性校验的工作量比纯测控大一截，配置时要确认箱变高压侧有没有独立的 CT 绕组。只做遥测遥信、不带差动的场站，用普通箱变测控装置即可，多花钱买差动功能却把 CT 接成单侧，保护一投就是误动。

二、I/O 点数按间隔算，不按柜面算

点数核算的口径不统一，是配置表来回改的主要原因。按间隔算，一台箱变测控的点数是固定的：模拟量 12～16 路（三相电流、三相电压、有功无功、油温、绕组温度、直流电源），开入 16～24 路（开关位置、刀闸位置、保护动作、告警、风机状态、柜门），开出 4～8 路。

按柜面算就容易出错。箱变柜里除了变压器本体，还有环网柜、低压框架断路器和计量表，这些附属设备的辅助接点如果一起算进箱变测控，点数会翻一倍，选的型号偏大，屏面装不下，结果把多余的端子空着。正确的做法是先按间隔列点表，再按装置容量归并，附属设备的接点单独核一遍归属。

公用测控的点数反过来要先盘设备再选型。一个 35kV 升压站的公共部分大致是：站用变 2 台各 8～12 点、母联与分段 2 台各 6～10 点、母线 PT 2 组各 8 点、直流屏与 UPS 各 6～8 点、消防与环境 20～30 点，加总在 100～130 点之间，选 126 路开入的装置刚好，再留 20% 余量就要往 160 路上选。

点数不够时的处理方式也不同。箱变测控的点数是跟着变压器工艺走的，缺了就换大容量型号；公用测控可以拆成两台，按电压等级或者按房间分，拆的时候把同一个间隔的开入放在同一台装置上，否则一条母线 PT 的电压切换逻辑会跨两台装置，调试时来回对点。

三、通信方式与组网位置差在哪

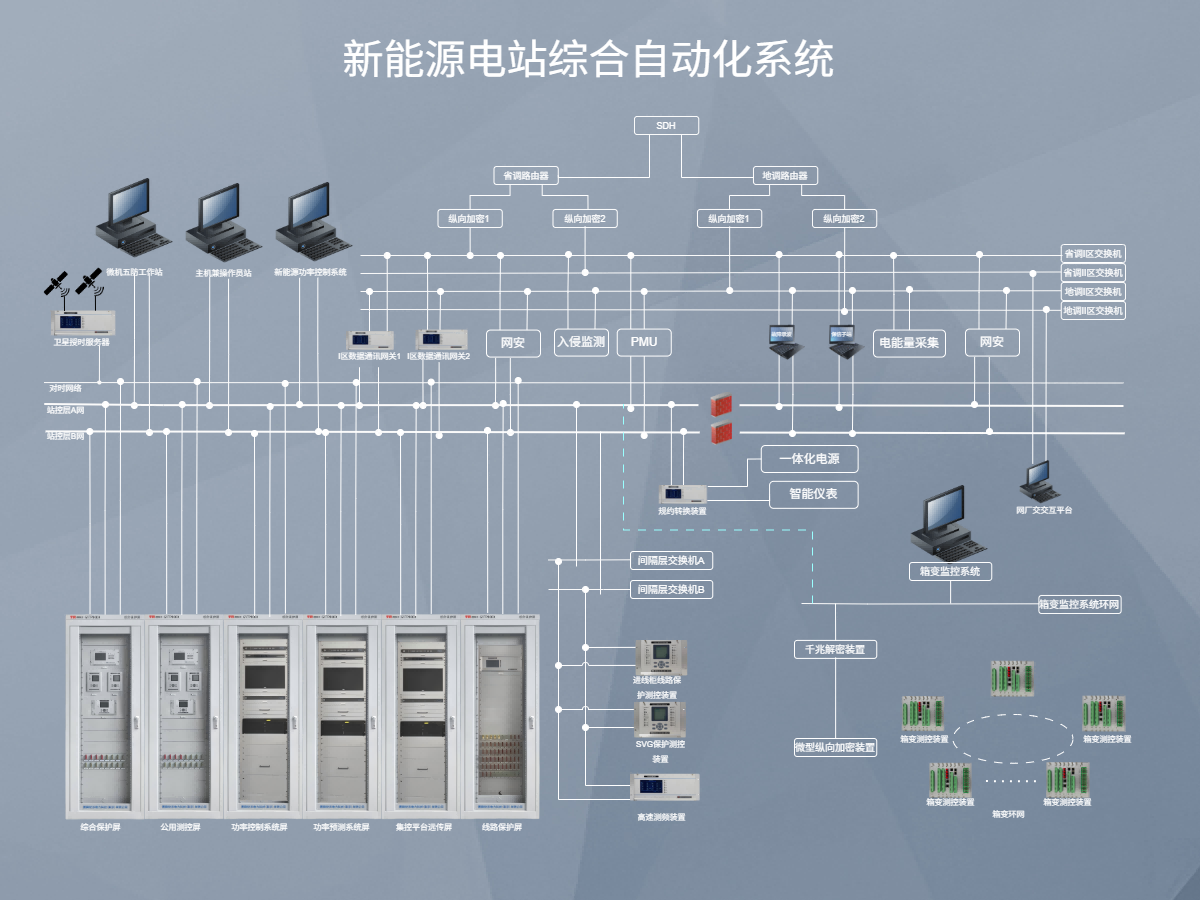

箱变测控的通信方式被现场距离逼出来的。一个 50MW 光伏场站的箱变散布在几百亩地里，最近的离控制室两百米，最远的两公里。这个距离拉电缆不现实，只能走光纤。常规做法是手拉手光纤环网：箱变测控自带两对光口，相邻箱变首尾相连成环，任意一段光纤断开，数据从反方向绕过去。

环网节点数要控制。单环不超过 16 台是常见口径，节点太多，环网自愈的重构时间会拉长，后台看到的数据中断时间从毫秒级变成秒级。箱变超过 16 台就分环，每环单独回到站控层的交换机，别用一台交换机堆六七个环。

公用测控装在二次设备室，走的是站控层双网。两路以太网分别接 A 网和 B 网，规约用 IEC 61850 或者 Modbus TCP，直接和后台监控、远动管理机通信，不需要光纤环网这一层。两种装置的通信参数不在一个界面里配，把箱变测控按站控层双网配，光纤环网的口就对不上，现场表现为整片箱变离线。

规约选择上，箱变测控常见 Modbus RTU 与 IEC 60870-5-104 两种。走环网的一般用 104，带时标和品质位，方便后台判断数据是中断还是坏值；走串口的用 Modbus，点表简单，但没有时标，事故追忆时对不上顺序。这一段的取舍在 三合一箱变测控装置的功能与方案里有更细的说明。

通信端口要分开规划。箱变测控走环网口，公用测控走站控层双网口，两类设备放在不同的通信端口组里。箱变测控掉线只影响箱变画面，公用测控的遥信刷新照常；混在一个端口组，一侧的广播风暴会把另一侧的通道一起堵死。箱变测控与公用测控的端口分配，在初设阶段就要写进通信配置表，不要等到调试时在交换机上临时划 VLAN。

箱变测控选型看四件事：单台箱变的点表、箱变柜的安装尺寸、环网的光口数量、工作温度范围。公用测控选型看四件事：公共设备的点表总数、屏位剩余高度、站控层双网的接口数量、与消防和直流系统的干接点数量。箱变测控把这四件事写全，公用测控把这四件事写全，配置表基本不会返工。

四、屏位、电源与环境适应性

箱变测控装在箱变柜门上，工作环境比二次设备室恶劣得多。夏天柜内温度能到 65℃，冬天在北方能到零下 25℃，湿度在雨后接近饱和，还有开关操作的振动。选型时要看工作温度 -25℃～+70℃、湿度 95% 不凝露这一档，常温型的装置装上去，第一个夏天就可能批量死机。

电源也是分开的。箱变测控一般由箱变柜内的 DC 220V 或者 AC 220V 供电，取自本站的 UPS 或者小型直流屏；公用测控由二次设备室的直流屏双路供电，两路电源各自带独立的空开和监视。把箱变测控的电源接到箱变低压侧，箱变一停，装置跟着失电，连跳闸原因都存不下来。

公用测控装置装在二次设备室的保护测控屏上，屏位按电压等级和功能分区排：站用变与母联一段、母线 PT 与并列一段、直流与辅助一段。一段内的装置共用一面屏，端子排按间隔留空，改扩建时不至于整屏换线。我公司的 TY8665 公用测控装置在屏面上的安装尺寸与保护装置统一，一面 2260mm 的屏能排六台。

检修隔离也要在设计阶段想到。箱变测控跟着变压器停电检修，一台一台退，退一台不影响其他；公用测控一台管一片，退出前要先确认这一片有没有人依赖它的遥信，比如消防联动信号和直流接地告警。屏面上给公用测控留一个独立的检修压板，比事后拔端子安全。

五、对照表与四种常见误配

第一种误配是把箱变本体的非电量接进公用测控。油温、压力释放这些信号离箱变最近，接进公用测控要重新拉电缆，信号在途中的干扰和断线都没人监视，箱变本体故障时后台看不到明细。

第二种误配是公用测控按箱变数量配。见过一份配置表，30 台箱变换了 30 台公用测控，实际公共设备只有十来台，多出来的装置没有测点可接，屏面上空着一排，验收时被要求整改。

第三种误配是光纤环网和站控层双网混接。把箱变测控的光口直接插到站控层交换机，环网断点检测失效，一段光纤断了整个环都瘫，后台报的是全部箱变通信中断，排查时找不到断点在哪。

第四种误配是箱变测控不带差动，却按差动配置 CT。高低压侧各装了一组 CT，二次线引到装置上只用了单侧，空着的绕组长期开路，投运半年后一次绝缘击穿。选型时把保护功能和测控功能分开列，别用一台装置的型号覆盖两种配置。

四种误配归结起来，都是把箱变测控和公用测控当成同一类设备在配。选型依据本来就不同：箱变测控看单台变压器的工艺点表和安装环境，公用测控看全站公共设备的数量分布和屏位余量。配置表上箱变测控和公用测控各占一行，型号、数量、安装位置分开写，评审时一眼能看出问题在哪一行。

选型落到纸面上，其实就三行字：这台设备属于谁、测点有多少、装在哪个柜子。三行字写清楚，配置表就不会来回改，现场施工也不会出现电缆拉到一半发现装置没地方装的情况。
