故障解列装置四段定值整定：低频、高频、低压、高压的动作边界与滑差闭锁

故障解列装置的定值整定，现场争的往往不是计算公式，而是两个取值：频率掉到多少才允许解列，以及解列和低频减载谁先动。实际项目中遇到过一个 35kV 光伏汇集站，低频段直接照抄网省模板的 48.0Hz、0.5s，投运后第一次系统频率波动就整站脱网，事后复盘发现本站装机占比高、孤网支撑能力不弱，按模板取值等于把本来能撑住的负荷提前甩了。

这类偏差的根子在于定值单是抄来的，不是按本站的电源结构、负荷性质和并网方式算出来的。故障解列装置的四段逻辑，低频、高频、低压、高压，各自对应一种系统失衡工况，取值还要跟低频低压减载、备自投、重合闸排在同一条时间轴上，单看某一段的数没有意义。下面按现场整定的顺序，把动作边界、滑差闭锁和配合级差讲一遍，具体数值以并网技术协议和当地两个细则为准。

一、四段逻辑各管什么，混着用就会误动

低频解列管的是有功缺额。系统侧大机组跳闸、联络线断开，本站频率往下掉，解列的目的是把本站从系统里摘出来，保住厂用电和重要负荷，避免频率继续崩到 45Hz 以下造成辅机跳闸、设备损坏。

高频解列管的是有功过剩。小水电、分布式光伏带一片孤立负荷运行，负荷突然甩掉一半，机组转速往上冲，频率升到 51Hz 以上，汽轮机末级叶片和发电机绝缘都受不了，这时要靠高频段把机组从负荷上解开。

低压解列和高压解列管的是电压。近区短路、系统电压崩溃时母线电压跌到 0.7 倍额定以下，装置已经无法维持稳定运行；长线路轻载时电容效应又把电压顶到 1.15 倍额定以上，这两头各要设一段。四段的出口可以共用一组跳闸接点，压板建议分开配置，检修时能单段退出，不至于整台装置失效。

选段的时候先看并网方式。纯并网运行的场站，高频段一般只投告警不投跳闸，频率升高时系统本身还有调频手段；孤网或微网运行方式下四段全投。这一条要写进定值单的运行方式栏，不要只写数字，否则交接班时换了个运行方式，装置还按老逻辑动作。我公司的 TYJ8691 故障解列保护装置把四段逻辑做成独立定值组，切换运行方式只需切定值区，不必逐项改数。

二、频率定值与延时：先定级差，再定绝对值

频率定值反过来做更稳：先把解列、减载、超速保护三者的动作顺序排好，再往回收绝对值。顺序定不下来，绝对值怎么取都是碰运气。

低频段常规取 48.0Hz、延时 0.5s 作为一段，47.5Hz、延时 0.2s 作为二段。二段的频率更低、延时更短，是给一段没兜住的情况留的加速出口。高频段取 50.5Hz、延时 1.0s 作为一段，51.0Hz、延时 0.3s 作为二段。

级差这样留：低频解列与低频减载错开 0.3Hz 或者 0.3s，高频解列与汽轮机超速保护（一般 51.5Hz）至少留 0.5Hz。延时不宜小于 0.2s，短路瞬间的频率暂态会窜到很低的读数，延时太短会把短路当成有功缺额，一动作就是全站解列。

返回值容易被忽略。频率元件返回系数按 1.02 左右考虑，动作后频率回到 48.4Hz 以上才返回，低于这个值出口继电器会在边界上反复动作，接点烧毛，断路器操作机构也跟着受累。

场站内有多台机组、只需要解一部分的时候，按机组的调差特性分配，先解容量小、调节能力差的，把大机组留在孤网里撑频率。这种情况下低频段的定值不按全站容量算，要按留下的那部分机组能带多少负荷反推。同一套逻辑在 TYL8691A 频率电压紧急控制装置上按轮次配置，每一轮可以单独设频率和延时。

三、电压定值必须和滑差闭锁成对出现

低压段单独用电压判据不可靠。近区短路时母线电压也会掉到 0.5 倍额定，只按电压动作，短路和解列就分不开，结果是把一次可以靠保护切除的故障当成了系统电压崩溃。所以低压段要配电流闭锁或者滑差闭锁：短路时电流突增、频率变化率也快，两个特征都能用来区分。

滑差闭锁的定值一般按 |df/dt| 3～5Hz/s 整定，超过这个值判为短路或者失步初期的剧烈扰动，闭锁低压段出口。频率变化率的采样窗口取 2 到 4 个周波，窗口太短会被谐波干扰，太长跟不上突变。

低频段的 df/dt 反过来用，作为加速判据，取 -0.5～-1.0Hz/s。频率下降速率超过它就提前动作，不必等满延时。这一条在孤立小电网上很实用，功率缺额越大频率掉得越快，加速判据相当于给解列加了一个自适应的时间。

高压段取 1.15 倍额定电压、延时 1.0s，110kV 侧按 1.1～1.2 倍之间取，看主变分接头位置和无功补偿配置定。光伏场站夜间轻载、白天大发，高压段要按夜间最小负荷方式校验，否则白天不动作、夜里动作，运行人员会以为装置坏了。

PT 断线闭锁一定要投。三相电压同时消失但电流正常，是典型的 PT 二次回路断线，这时低压段会误判为系统电压崩溃，一动作就把全站解列掉。闭锁逻辑取三相电压同时低于 0.3 倍额定、且任一相电流大于 0.1 倍额定，延时 10s 发告警，同时闭锁低压段和高压段。

四、和减载、备自投、重合闸排一条时间轴

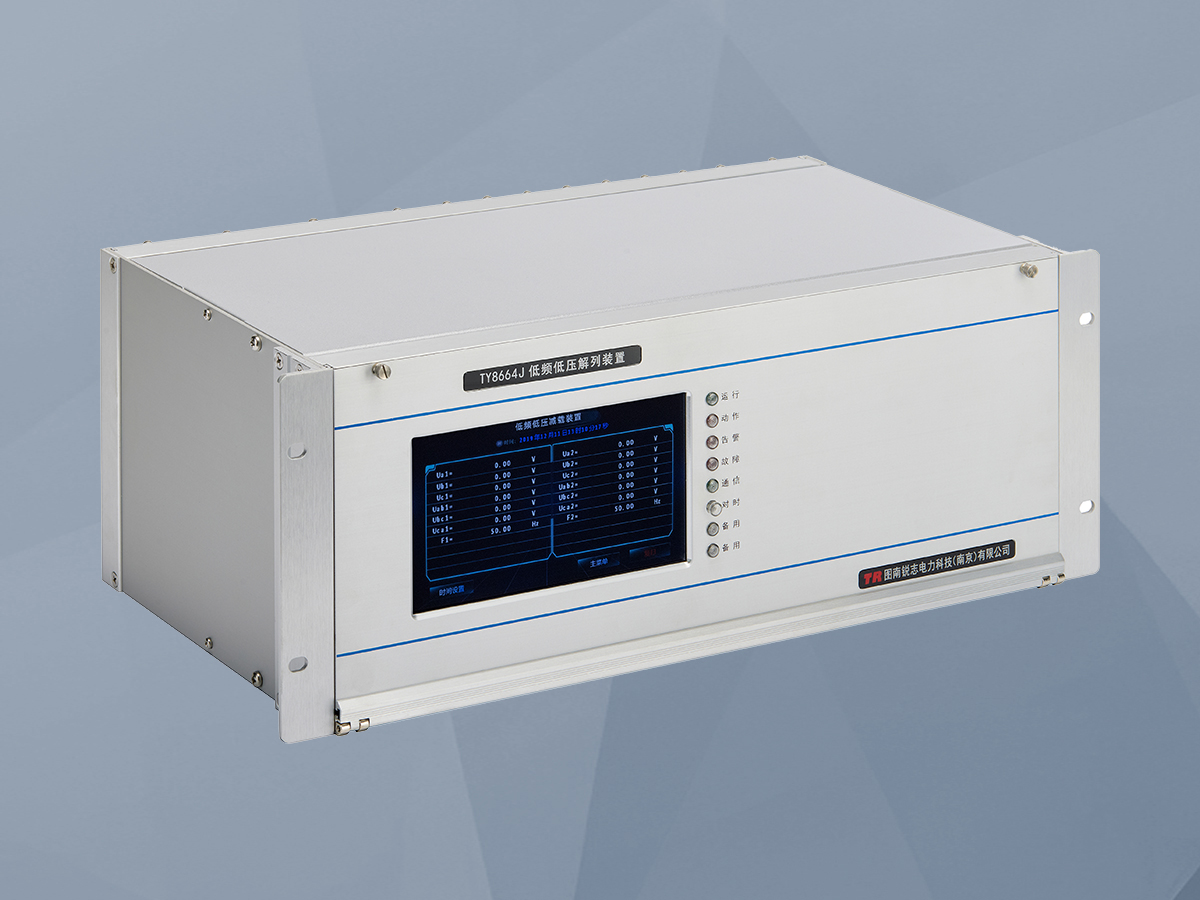

低频低压减载装置是第一批动作的，48.0Hz 起切，0.3s 内甩掉不重要负荷。故障解列排在减载之后，延时多 0.2～0.3s。顺序反了，减载切了负荷频率已经回升，解列再动作就是多余的一刀，把还能并网运行的场站硬生生切成孤网。我公司的 TY8664J 低频低压减载装置按轮次切负荷，轮次和延时可以和解列装置逐轮对齐。

解列动作要闭锁备自投。解列后本站成了孤网，备用电源那一路可能来自系统侧，此时合上备用开关就是非同期合闸，冲击电流能到额定电流的十几倍，轻则开关跳闸，重则绕组变形。这条闭锁逻辑要在原理图上画出来，不能只靠定值里的一行字，现场调试时也要单独做一次闭锁验证。

解列动作还要闭锁线路重合闸。解列往往伴随线路保护动作，重合闸没闭锁，开关重合到故障上，第二次冲击对变压器更不友好。有的场站把解列出口只接到断路器跳闸线圈，忘了给重合闸放电，这一条在验收时查二次回路图就能发现。

解列后孤网运行，站内的无功补偿和 SVG 要跟着调整，否则电压会飘。整屏的配置思路可以参考 35kV 变电站低频低压减载屏的整屏架构那一篇，减载和解列的屏位、压板、出口回路是一套体系，不要拆开设计。

五、调试与投运验证怎么做

调试用继保测试仪加频率和电压量，频率范围能拉到 45～55Hz 就够。逐段验证动作值、返回值、延时，返回值按实测记进调试报告，不要照铭牌抄。

滑差闭锁做正反向两组试验：加 5Hz/s 的快速下降，装置应闭锁不出口；加 1Hz/s 的缓慢下降，装置应正常动作。这两组不做，投运后遇到近区短路就可能整站解列，而这类误动在录波上看起来和真实故障几乎一样，事后极难说清。

断路器实际传动不能省。装置出口动作时间一般 30～40ms，加上断路器固有分闸时间 40～60ms，整组跳闸时间控制在 100ms 以内算正常。只做信号传动不做实际分闸的试验，等于没验。

带负荷后测一次相序和电压幅值，确认 PT 接线正确。低压段的电压取自母线 PT，如果接到线路侧 PT，线路断开后电压消失，装置会误判。这个错误在老站改造里出现得不少，图纸上两路 PT 的编号只差一位。

现场常见的五个问题：定值改完没切定值区，装置还在跑旧值；压板投了但出口没连片；PT 取自线路侧；解列延时和减载重复；解列后没闭锁重合闸。这五条在投运前逐条对一遍，比事后分析录波省事得多。小水电或者分布式光伏并网线路的解列配置还有额外要求，重点是解列与线路重合闸、非同期合闸之间的相互闭锁，二次回路里要留独立的放电接点，不能借用保护出口。
