公用测控装置系列

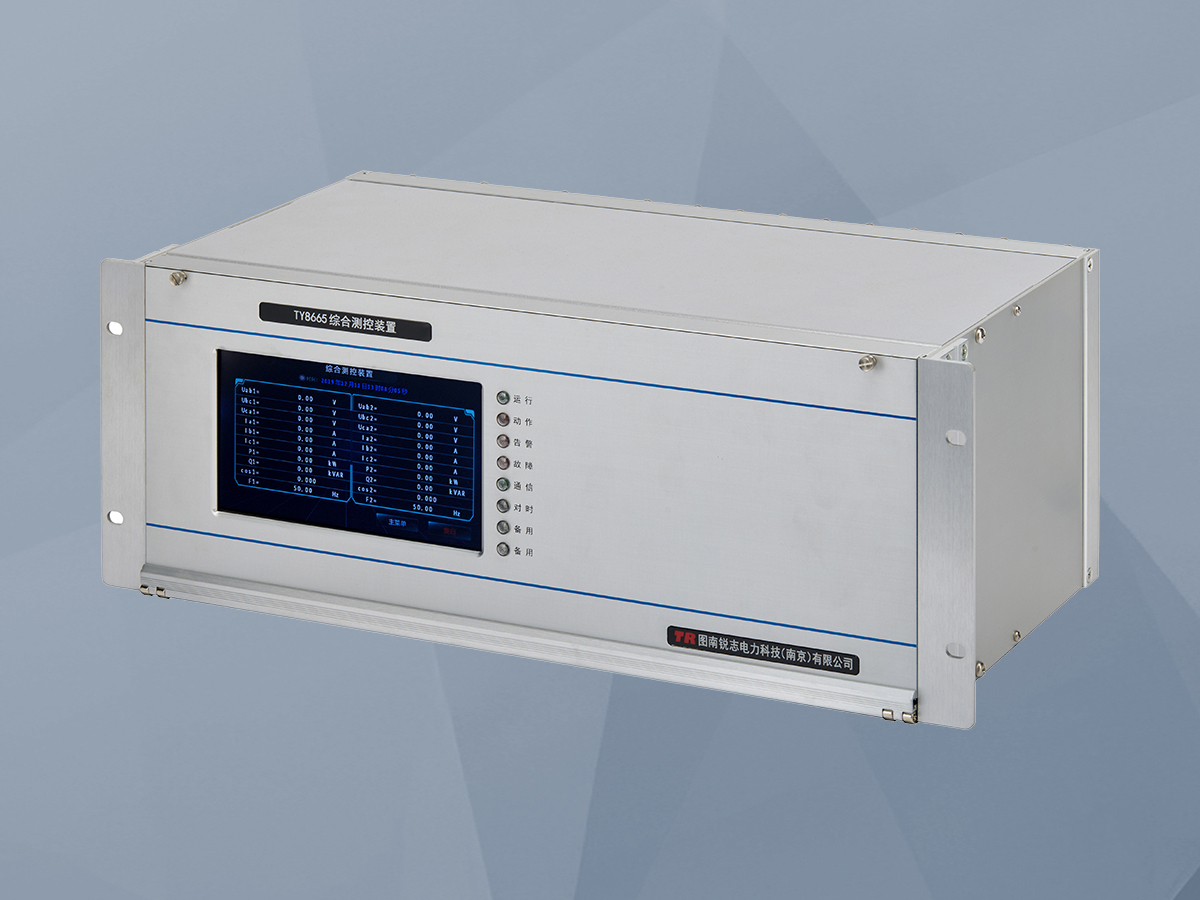

TY8665公用测控装置

设备简介:
        TY8665数字式综合测控装置是图南锐志TY8660系列中的高开入密度公用测控型号,专为110kV及以下电压等级的变电站、工矿企业、电厂电气系统而设计。装置采用国际主流高速32位处理器(主频200MHz),内置8M字节Flash Memory,将数据采集、计算、控制、通信功能高度集成于4U/19英寸标准整层机箱内,可组屏集中安装,也可直接安装于开关柜上进行分散式控制。其核心使命是在分布式变电站自动化系统中,作为间隔层的基本测控单元,对两组CT电流和四组PT电压进行高精度采集,完成电流、电压、功率、电度、频率、功率因数及2~13次谐波的测量计算,并通过126路(可扩展至168路)开入和24路遥控出口,配合双以太网+IEC 103/Modbus通信,实现全变电站的"遥信、遥测、遥控、遥调"功能,满足各电压等级变电站综合自动化和无人值班的要求。

一、TY8665触摸屏综合测控装置的概述
       TY8665数字式综合测控装置是图南锐志在TY8660系列下针对110kV及以下电压等级推出的高开入密度公用测控主力型号。装置在设计过程中充分考虑了现场恶劣的运行条件——抗震性好、功率消耗低、工作温度范围宽(-25℃~+70℃)、抗电磁干扰能力强(EMC ∏级),适合与变电站综合自动系统或电厂电气自动化系统配套。
       在变电站自动化体系中,TY8665定位于间隔层基本测控单元。它采用分布式系统的设计理念:在信息源点安装小型高可靠性的单元测控装置,采用现场测控网络与安装于控制室的中心设备相连接,实现全变电站的监控。这种分布式架构充分满足各种电压等级的变电站实现综合自动化和无人值班的要求。
       装置的核心价值在于“高密度I/O + 三合一集成”:
       测量:两组三相电流/四组三相电压的全方位高精度采集,含2~13次谐波分析
       控制:128路(可扩展168路)开入+24路遥控出口
       通信:双100M以太网103规约 + RS485 Modbus,IRIG-B码/GPS网络对时
       💡 与TY8662/TY8663的差异化定位:
       - TY8662:标准63路开入(可扩84路)、8路开出(可扩16路),适用于一般间隔
       - TY8665:标准126/128路开入(可扩168路)、24路开出,面向母联、分段、站用变、公用设备等“多信号”间隔
       TY8665的技术特点还包括:采用国际主流高速32位处理器(200MHz主频)保证运算性能;8M字节Flash Memory提供充足存储空间;电流/电压测量精度0.2级(含谐波);功率/功率因数测量精度0.5级(含谐波);频率测量误差≤±0.01Hz;整机静态功耗低(约10W);液晶模块采用新工艺,寿命大为提高;通过10项电磁兼容检测认证,快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(∏级)标准。
二、TY8665触摸屏综合测控装置的主要功能
1. 遥测采集与计算
       装置可输入两组三相电流和四组三相/线电压,支持三表法和两表法两种测量模式:
       三表法:输入Ua、Ub、Uc、Ia、Ib、Ic,输出全电量参数(含分相P、Q、S、COSΦ及总P、Q、S、COSΦ、F)
       两表法:输入Ua、Ub、Uc、Ia、Ic,采用Uab、Ucb与Ia、Ic计算,输出Pab、Qab、Sab、COSab、Pca、Qca、Sca、COSca及总P、Q、S、COSΦ、F
       交流采样采用每周波32点采样,配合频率跟踪算法(防止工频偏离50Hz带来的误差),测量结果不仅反映基波,还可正确反映2~13次谐波,从而使测量结果与专用测量表计一致。电压、电流测量精度0.2级(含谐波);有功功率、无功功率、功率因数测量精度0.5级(含谐波);频率测量误差≤±0.01Hz。
2. 遥信采集
       装置提供128路开入量接口(可选配扩展至168路),开入为220V光电隔离输入。CPU对YX的扫描时间为0.625ms,并加有软件去抖动算法,遥信分辨率小于2ms。每一信号的采集带有现场可整定的时限,以确保信号功能的准确性。开入信号控制字可配置为“普通遥信/动作遥信/告警遥信”三种类型。
3. 遥控输出
       装置提供24路开关量接点输出。控制单元接收上一级调度或当地监控下达的控制操作命令,校核无误后输出命令对开关进行跳/合操作。为保证遥控可靠性:
       增加闭锁控制电路,由控制电路来控制遥控的输出
       具有硬件自检闭锁功能,防止硬件损坏导致误出口
       出口方式通过跳闸矩阵进行整定,接点可选择为跳闸接点(自动返回)或信号接点(复归后返回)
4. 直流测量与温度采集
       3路4-20mA输入(标配):通过直流DC1~DC3控制字可配置为4-20mA或0-5V输入模式,配合系数整定实现工程量转换
       3路DC直流测量(标配)
       3路0-5V输入(选配)
5. 故障录波
       装置支持16条故障录波,采样点录波最大包含14路模拟量,采样间隔1ms,录波文件采用标准Comtrade格式,为故障分析提供数据支撑。
6. 电压监控与TV断线判别
       定值清单支持:
       I~IV段PT断线控制字:独立投退,有效防止电机低电压元件误动作
       I~IV母零序过压:控制字+定值(1.00~600.00)+ 时间(0.05~99.99s)独立整定
       I~IV母过电压:控制字+定值+时间独立整定
       I~IV母低电压:控制字+定值+时间独立整定
       差动保护具有防止设备启动或区外故障时TA饱和导致差动保护误动的判据。
7. 通信与对时
       双100M以太网接口:标准IEC 60870-5-103规约(DL/T667-1999/IEC 60870-5-103)
       RS485接口:标准Modbus规约,通讯速率最高19.2kbps,可复用为IRIG-B对时接口
       GPS对时:支持网络对时方式和IRIG-B码对时方式(RS485接口),实现装置时钟与天文时钟同步
       通信内容主要包括:测量值、保护定值查询和修改、装置状态/故障信息、遥控命令。
8. 定值管理
       定值清单包含40项电压监控定值(PT断线、零序过压、过电压、低电压,分I~IV母独立整定)+ 开入信号控制字(DI1~DI42,可配置为普通遥信/动作遥信/告警遥信)+ 参数清单(RS485通讯地址、波特率、操作口令、I~IV段CT/PT变比、开入滤波延时、遥控开关脉冲延时、双以太网IP地址及子网掩码等)。
三、TY8665触摸屏综合测控装置的工作原理
       TY8665采用“信号采集 → 数字计算 → 逻辑判别 → 控制输出/通信上送”的典型测控装置工作原理。
1. 交流信号采集与计算
       现场CT、PT来的5A/1A、100V交变波形经高精度的变换器转换成适合计算机采集的小信号,经滤波后送入A/D变换成数字信号。装置按每个周波采集32个点,以三表法或两表法对CT、PT进行采样。
       基于N次等间隔采样的离散表达式计算:
       电压有效值:U = √(1/N × ΣU²(n))
       电流有效值:I = √(1/N × ΣI²(n))
       三相有功功率(三表法):P = 1/N × Σ[Ua(n)Ia(n) + Ub(n)Ib(n) + Uc(n)Ic(n)]
       三相无功功率(三表法):Q = 1/N × Σ[Ua(n)Ia(n-3N/4) + Ub(n)Ib(n-3N/4) + Uc(n)Ic(n-3N/4)]
       功率因数:COSθ = P/√(P²+Q²)
       装置对系统进行频率跟踪计算,避免因工频频率不等于50Hz而带来误差。
2. 遥信处理
       信号以空接点方式引入,经过光电隔离后转换成TTL电平信号进入装置。CPU每隔0.625ms查询一次信号状态,信号量采集带有滤波回路和软件去抖动算法,有变位即进行记录,确保遥信分辨率小于2ms。
3. 遥控执行
       上一级调度或当地监控下达控制操作命令后,装置接收此命令并校核无误后,即输出命令对开关进行跳/合操作。该控制受开关控制电路的限制(含闭锁控制电路和硬件自检闭锁),保证了遥控能安全、可靠地执行。
4. 通信与数据上送
       以太网103:将测量值、装置状态、故障信息、定值等通过IEC 60870-5-103规约上送至站控层
       RS485 Modbus:支持定值查询/修改、遥控等操作
       通信内容:测量值、保护定值查询和修改、装置状态/故障信息等、遥控命令
5. 对时同步
       通过RS485接口的IRIG-B码或网络对时方式,实现装置时钟与GPS天文时钟同步,确保SOE时序精准。
四、TY8665触摸屏综合测控装置的特点
1. 超高开入密度,公用间隔首选
       标准配置128路光电隔离开入(可选配扩展至168路)+ 24路继电器开出,是TY8660系列中I/O密度最高的型号。特别适用于110kV变电站的母联、分段、站用变、接地变、电容电抗器组、公用设备等“多信号、少模拟量”间隔,一台装置即可完成整个间隔的全部四遥功能。
2. 高性能硬件平台
       采用国际最流行的高速32位处理器(主频200MHz),内置资源丰富,外围电路设计简单,保证产品的制造质量及其稳定性;8M字节Flash Memory存储器提供充足的硬件资源;32位CPU+专业A/D采样,测量精度达0.2级(电压/电流)和0.5级(功率/功率因数),频率误差≤±0.01Hz。
3. 含谐波的高精度测量
       电流、电压、功率、电度的测量值不仅反映基波,还可正确反映2~13次谐波,频率45~60Hz自适应,使测量结果与专用测量表计一致。这一特性在非线性负载普遍的工矿企业和新能源场景中尤为重要。
4. 双网通信冗余
       两个100M以太网通信接口 + 一个RS485通信接口,支持IEC 60870-5-103和Modbus等规约,通信速率最高可达19.2kbps。双以太网设计满足变电站自动化系统对通信可靠性的要求。
5. 工业级可靠性
       工作温度:-25℃~+70℃(液晶无模糊、迟钝现象)
       电磁兼容:通过10项EMC检测认证,快速瞬变、静电放电、浪涌抗扰度均达到最高等级(∏级)标准;1MHz脉冲群、辐射电磁场、射频传导达∏∏∏级
       过载能力:电流回路2倍In连续、10倍In/10s、40倍In/1s;电压回路1.4倍Un连续
       绝缘性能:绝缘电阻≥100MΩ,工频耐压1min无击穿,雷电波冲击5kV
       机械性能:通过振动、冲击、碰撞I级试验
6. 安装部署灵活

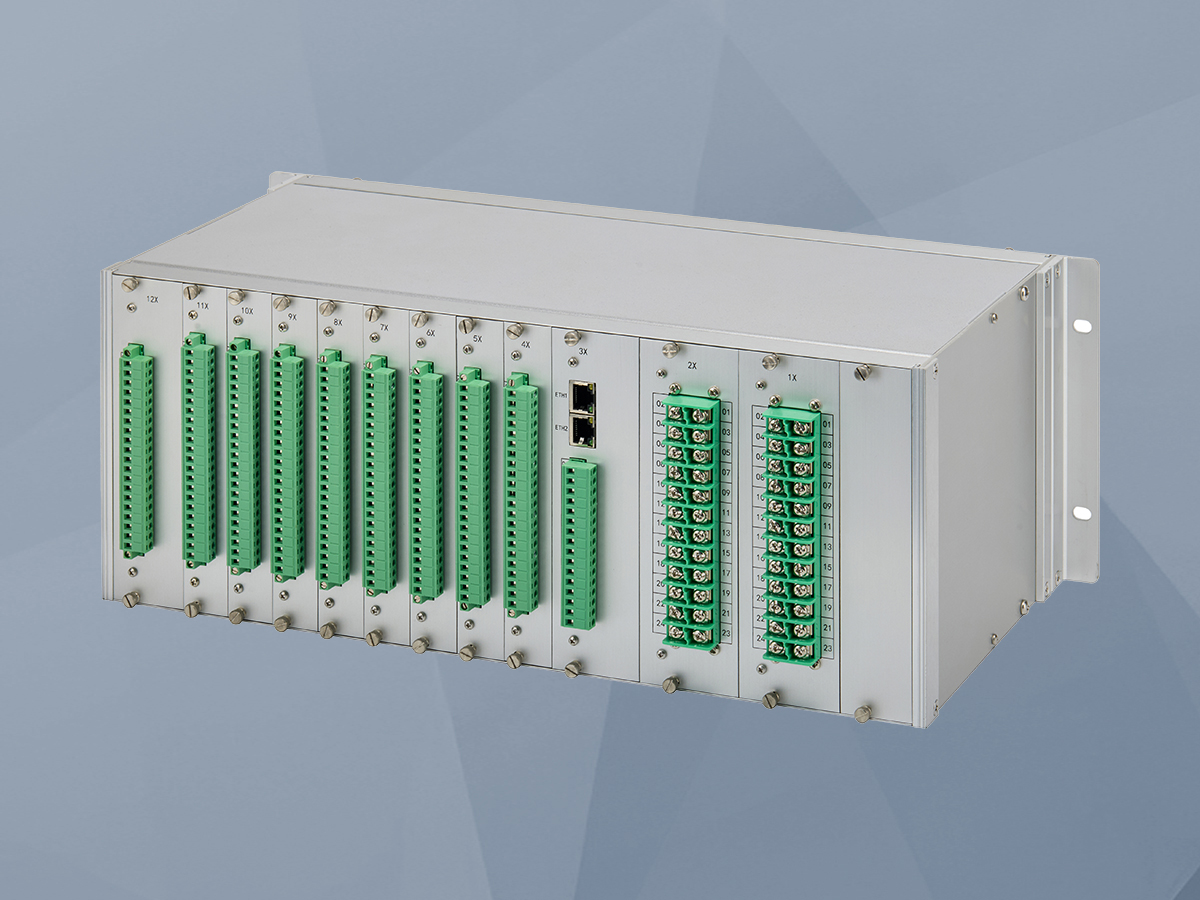

       装置采用4U/19英寸标准整层机箱,可以组屏集中安装,也可直接安装于开关柜上进行分散式控制,充分满足分布式变电站自动化系统的设计要求。开入、开出插件可根据需要进行调整和选配。
7. 故障录波能力
       16条故障录波,最大14路模拟量,1ms采样间隔,Comtrade标准格式,为故障分析提供数据支撑。
8. 全面的对时支持
       支持网络对时和IRIG-B码对时(RS485接口)两种方式,RS485接口可复用为对时接口,节省硬件资源。
9. 完善的电压监控体系
       支持I~IV母的PT断线、零序过压、过电压、低电压控制字及定值/时间独立整定,配合有效、可靠的TV断线判据,有效防止电机低电压元件误动作。差动保护具有防止设备启动或区外故障时TA饱和导致差动保护误动的判据。

核心功能

• 遥测采集与计算
遥测采集与计算 测量两组三相电流(Ia、Ib、Ic)和四组三相/线电压(Uan、Ubn、Ucn、Uab、Ubc、Uca、3U0),计算有功功率P、无功功率Q、功率因数cosΦ、频率f、有功电量kWh、无功电量kVarh。测量结果不仅反映基波,还可正确反映2~13次谐波,频率45~60Hz自适应。
• 遥信采集
遥信采集 128路开入量接口(可选配168路),开入为220V光电隔离输入,扫描时间0.625ms,带软件去抖动算法,遥信分辨率小于2ms。
• 遥控输出
遥控输出 24路开关量接点输出(标准配置),保护元件的出口方式通过跳闸矩阵进行整定,所有继电器出口接点可选择为跳闸接点(自动返回)或信号接点(复归后返回)。
• 直流测量
直流测量 3路4-20mA输入(标配测温)+ 3路DC直流测量(标配)+ 3路0-5V输入(选配)。
• GPS对时
GPS对时 支持网络对时方式,同时也支持B码对时方式(RS485接口)。
• 通信功能
通信功能 两个100M以太网通信接口 + 一个RS485通信接口;以太网支持IEC 60870-5-103规约,RS485支持Modbus规约(速率最高19.2kbps),RS485接口可复用为IRIG-B对时接口。
• 故障录波
故障录波 16条故障录波,采样点录波最大包含14路模拟量(间隔为1ms),录波采用标准Comtrade格式。
• TV断线判别
TV断线判别 具备有效、可靠的TV断线判据,有效防止电机低电压元件误动作;提供I~IV段PT断线控制字独立投退。
• 电压监控
电压监控 支持I~IV母的零序过压、过电压、低电压控制字及定值/时间独立整定。

主要参数(基于TY8665说明书)

• 处理器
处理器 32位CPU,主频200MHz,8M Byte Flash Memory
• 电源
电源 AC/DC 86V~264V,波纹系数≤5%
• 交流输入
交流电流 5A或1A(订货注明)
交流电压 100V或100/√3 V
电流测量范围 0.04In~20In
电压测量范围 1V~150V
频率范围 45Hz~60Hz自适应
• 测量精度
测量精度 电压/电流:0.2级(含谐波);有功/无功/功率因数:0.5级(含谐波);频率:≤±0.01Hz
• 定值误差
定值误差 电流元件:≤±2.5%或±0.01In;电压元件:≤±2.5%或±0.005Un
• 动作时间误差
动作时间误差 定时限:≤±1%整定值+40ms
• 遥信分辨率
遥信分辨率 <2ms
• 开入容量
开入容量 标准128路,可选配扩展至168路,220V光电隔离
• 开出容量
开出容量 标准24路继电器接点
• 直流输入
直流输入 3路4-20mA(标配)+ 3路DC直流测量(标配)+ 3路0-5V(选配)
• 通信接口
通信接口 2×100M以太网 + 1×RS485
通信规约 IEC 60870-5-103(以太网)、Modbus(RS485)
对时方式 网络对时、IRIG-B码(RS485)
• 录波能力
录波能力 16条故障录波,最大14路模拟量,1ms间隔,Comtrade格式
• 过载能力
过载能力 电流:2倍In连续,10倍In/10s,40倍In/1s;电压:1.4倍Un连续
• 功率消耗
功率消耗 交流电流回路≤0.5VA/相(In=5A)或≤0.3VA/相(In=1A);交流电压回路≤0.5VA/相;直流电源:正常≤10W,动作≤20W
• 工作环境
工作环境 环境温度:-25℃~+70℃(液晶无模糊、迟钝现象);湿度5%~95%(无凝露);气压66~106kPa
• 电磁兼容
电磁兼容 快速瞬变、静电放电、浪涌抗扰度均达Ⅳ级标准;1MHz脉冲群、辐射电磁场、射频传导达Ⅲ级;通过10项EMC检测认证
• 接点容量
接点容量 跳闸/信号空接点:5A(DC220V闭合容量)
• 机箱结构
机箱结构 4U/19英寸标准整层机箱

安装尺寸与组屏说明

TY8665 公用测控装置 为屏装式二次设备,采用标准 19 英寸系列机箱,通过面板固定件嵌入式安装于保护屏屏面或开关柜仪表室面板,装置接线端子集中于装置背面;多台装置同屏并列布置时按屏面布置图排列,屏面保留操作、观察与散热空间。

部件 / 设备外形尺寸 高×宽×深安装方式备注
TY8665 公用测控装置标准 19 英寸系列机箱(整层 / 半层按型号),后接线屏(柜)面嵌入式安装,固定件随机配套开孔尺寸按随机说明书开孔图
组屏配套屏内导轨、走线槽、端子排随屏配套备用端子按屏面布置图预留
电源接入直流 220V / 110V(按站内电源)取自屏内直流空开电源空开容量按屏柜图纸

组屏要点:装置嵌入式安装后与屏面平齐,倾斜偏差不大于 5°;同屏多装置之间预留散热间距,装置背面接线区与屏内走线槽对位;装置外壳与屏体接地铜排可靠连接;交直流回路、强弱电回路在屏内分层布线。

注意事项:CT 二次回路严禁开路,PT 二次回路严禁短路,改接线前应确认回路状态;装置通电前完成绝缘测试与接线核对;压板投退与定值修改执行工作票与监护制度。

注:外形与安装尺寸随型号与配置存在差异,以随机说明书《机箱外型尺寸图》《开孔尺寸图》及制造图纸为准。 注:以上为该产品族的常规配置与行业通用指标,源自产品随机技术说明书及所列国家标准;不同订货批次、不同电压等级与不同工程配置的参数存在差异,实际供货参数以项目技术协议、出厂检验报告与随机图纸为准。

TY8665公用测控装置应用组网图

组网说明:TY8665公用测控装置 按上图典型方式接入系统,实现数据采集、远程监控与控制联动;实线为电气回路 / 信号,虚线为通信链路。图中为典型组网方式,实际接入方式、接口数量与通信规约按项目技术协议确定。
