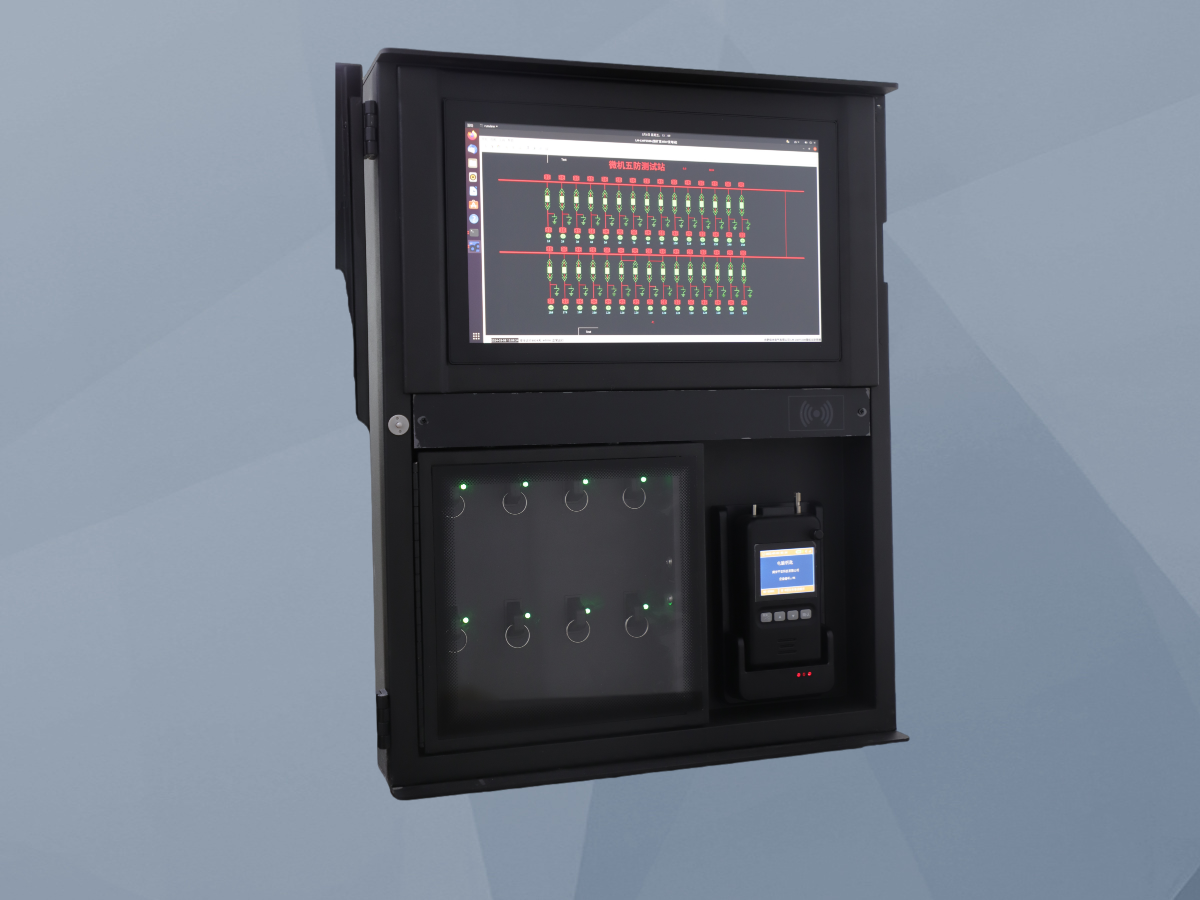

微机五防一体机

一、微机五防一体机的概述
微机五防一体机是现代电力系统防止电气误操作（简称"五防"）的核心技术装备。它代表了防误技术从分散式、机械式向集成化、智能化发展的最新成果。传统五防系统通常由独立的防误主机、电脑钥匙管理机、模拟屏等多个设备组成，存在接线复杂、通信环节多、故障点分散等问题。微机五防一体机通过高度集成设计，将防误逻辑处理、图形化人机交互、操作票管理、钥匙授权充电、数据存储与通信等核心功能融合于单一机箱内。这种一体化架构不仅简化了系统结构，降低了部署和维护成本，更关键的是减少了设备间通信延迟和故障风险，提升了整个防误闭锁系统的实时性和可靠性。其核心价值在于构建一个"逻辑预判+物理联锁"的全闭环安全防护体系，将安全规则内嵌于系统流程中，变"人防"为"技防"，从根本上杜绝因操作人员疏忽、经验不足或违章作业导致的恶性误操作事故，是保障电网安全稳定运行不可或缺的"智能安全卫士"。

二、微机五防一体机的主要功能

1. 图形化防误逻辑管理与模拟预演
一体机内置强大的图形化组态软件，允许维护人员直观地绘制变电站主接线图，并在图形上定义设备间的电气联锁关系（如"断路器在分位时，才能操作其两侧的隔离开关"），形成可执行的五防规则库。在进行任何倒闸操作前，操作人员必须在主机上进行模拟预演：用鼠标模拟点击拟操作的设备。系统会基于实时设备状态和规则库，对每一步操作进行逻辑推理和校验。如果预演步骤违反任何一条五防规则，系统会立即弹出明确的文字和语音告警，并禁止操作票生成，从而在虚拟环境中提前发现并纠正所有逻辑错误，实现"事前预防"。

2. 操作票全生命周期智能管理
系统提供从开票、审核、模拟、下发、执行到归档的全流程操作票管理。支持调用典型操作票模板、根据操作任务智能生成操作票、手工编辑开票等多种方式。生成的合格电子操作票可通过网络或通讯适配器加密传输至电脑钥匙。电脑钥匙严格按照票面步骤，控制现场编码锁具的解锁。操作过程中，若实际设备与票面对象不符，或操作顺序错误，钥匙将拒绝解锁并告警。操作完成后，所有记录自动回传至一体机存档，形成完整、可追溯的电子化操作档案，满足安全生产管理要求。

3. 实时数据融合与动态闭锁决策
一体机的防误判断并非基于静态的图纸，而是依赖于与站内自动化系统的实时数据交互。它通过标准通信协议（如IEC61850）实时获取SCADA系统或保护测控装置上送的断路器、隔离开关、接地刀闸的遥信位置，以及母线、线路的电压遥测值。基于这些实时数据，系统动态构建电网拓扑，准确判断设备是否带电、是否具备操作条件。例如，在判断"防带电挂接地线"时，系统会实时核查该接地点的三相电压是否确无电压，从而实现基于真实状态的精准闭锁，避免因人工判断失误或状态信息滞后导致的安全风险。

4. 一体化钥匙管理与权限安全控制
作为一体化设备，它集成了电脑钥匙的充电、授权、数据交换和状态监控功能。操作员使用前需通过密码或IC卡在一体机上进行身份认证和权限获取。一体机对钥匙进行授权时，会绑定本次操作任务和操作人员信息。钥匙本身具备大屏幕和语音提示，引导操作人员逐步执行。一体机后台可实时监控所有在线钥匙的电量、位置（通过通讯范围）、任务状态，实现了对现场操作终端的集中化、精细化管理，极大提升了钥匙使用的安全性和便利性。

三、微机五防一体机的工作原理

1. 状态同步与拓扑建模
系统启动后，一体机通过通信模块持续从站控层网络接收来自各间隔层设备的实时遥信、遥测数据（如：101断路器在"合位"，201线路Ua=0kV）。这些数据被解析后，驱动图形界面上对应图元的状态更新（如断路器图标变为红色合闸状态）。同时，系统内部的拓扑分析引擎根据接线图和设备连接关系，动态计算各电气节点的带电状态、接地状态，在内存中构建一个与现场实际完全一致的动态电网模型。这是所有防误逻辑判断的数据基础。

2. 操作预演与逻辑推理
当操作人员拟订操作任务（如"将101线路由运行转检修"）并开始模拟预演时，系统进入逻辑推理状态。例如，当模拟点击"拉开1011隔离开关"时，推理引擎立即启动：首先检查1011隔离开关的当前状态（是否为合位）；然后检查其关联设备——101断路器的状态（是否已分闸）；再检查该隔离开关所在母线或线路的带电状态（是否已通过接地刀闸可靠接地）。这一系列检查依据的是预先在规则库中定义的闭锁逻辑。如果101断路器仍在合位，系统会立即判定此操作为"带负荷拉隔离开关"，触发告警并中断预演流程。

3. 指令生成与钥匙授权
模拟预演全部通过后，系统自动生成包含操作对象唯一编码、操作步骤顺序、预期设备状态等信息的电子操作票。该操作票经过数字签名加密后，通过通讯接口（如USB或专用通信座）下载到指定的电脑钥匙中。同时，一体机将本次操作所涉及的所有现场锁具的解锁权限码一并下发给钥匙。钥匙在接收指令时，会与一体机进行双向身份认证，确保指令来源合法、传输完整。

4. 现场执行与闭环反馈
操作人员携带授权后的电脑钥匙前往现场。当需要对1011隔离开关进行操作时，将钥匙插入对应的机械编码锁或对准电气锁的感应区。钥匙读取锁具的身份编码，并与内部存储的操作票步骤进行比对。只有编码匹配、且顺序正确时，钥匙才会输出开锁信号（如驱动电机或发出光信号）打开锁具。操作完成后，钥匙会检测设备状态是否变为预期状态（如通过辅助接点确认隔离开关已分闸），并记录该步骤完成。全部操作结束后，钥匙返回一体机，上传完整的操作过程记录，包括每一步的操作时间、对象、结果，完成整个安全操作的闭环管理。

四、微机五防一体机的特点

1. 高度集成，简化系统与提升可靠性
与传统分体式五防系统相比，一体机最大的特点是硬件集约化。它将防误主机、钥匙管理器、通信服务器等设备的功能集成在一个坚固的工业机箱内。这种设计消除了多设备间的复杂接线和通信协议转换环节，减少了潜在的故障点，提高了系统整体可靠性与稳定性。同时，它简化了屏柜布置，节省了控制室空间，降低了采购、安装和后期维护的成本，特别适合在中小型变电站、开闭所等空间有限或追求高性价比的场景中部署。

2. 逻辑强制，实现"技防"替代"人防"
系统通过软件逻辑和硬件闭锁的双重强制，将安全规程转化为不可逾越的技术屏障。操作人员无法绕过系统进行任何未经逻辑校验的操作。即使想违章操作，也会因为电脑钥匙无法解锁或系统拒绝生成操作票而无法执行。这从根本上改变了依赖操作人员个人技能、经验和责任心的传统"人防"模式，实现了向本质安全型"技防" 的跨越，极大降低了因人为失误、记忆偏差或侥幸心理导致事故的概率。

3. 实时互动，确保防误判断精准无误
一体机不是孤立的系统，它与变电站自动化系统深度融合，实现数据实时共享与状态同步。其防误判断基于SCADA系统提供的实时遥信、遥测数据，确保了逻辑判断所依据的设备状态是当前最真实的状态。这种实时性有效解决了传统机械程序锁或电磁锁因无法感知远方设备状态而可能存在的闭锁漏洞（如误判停电间隔），使得防误措施更加精准、可靠和智能化。

4. 全程追溯，强化安全监督与管理
系统自动记录从操作任务生成、模拟预演、票务下发、现场执行到结果回传的全过程数据，形成完整、不可篡改的电子操作日志。这些数据为事后的安全审计、事故分析、责任界定提供了确凿依据。管理人员可以随时调阅历史操作记录，统计分析操作频次、类型和常见问题，从而发现管理漏洞，优化操作流程，实现从"事后追责"到"过程监督"和"事前预防" 的安全生产管理提升。

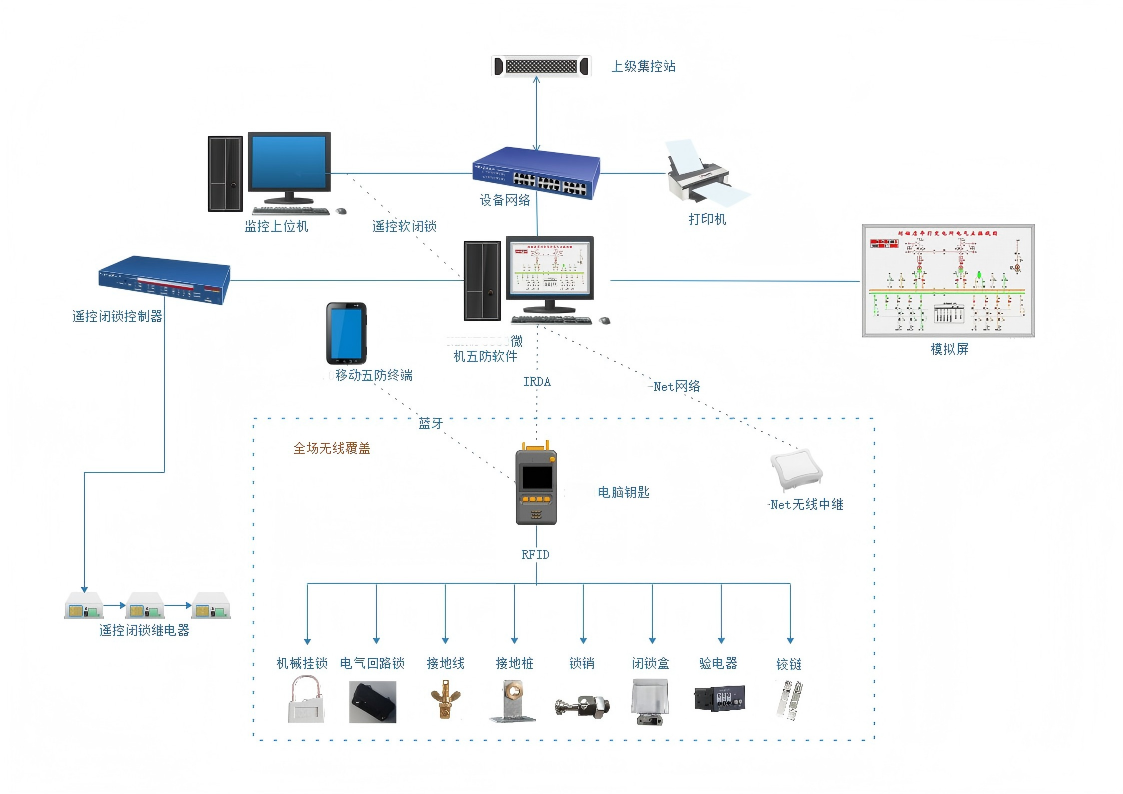

微机五防组网系统图
