电容器保护装置系列

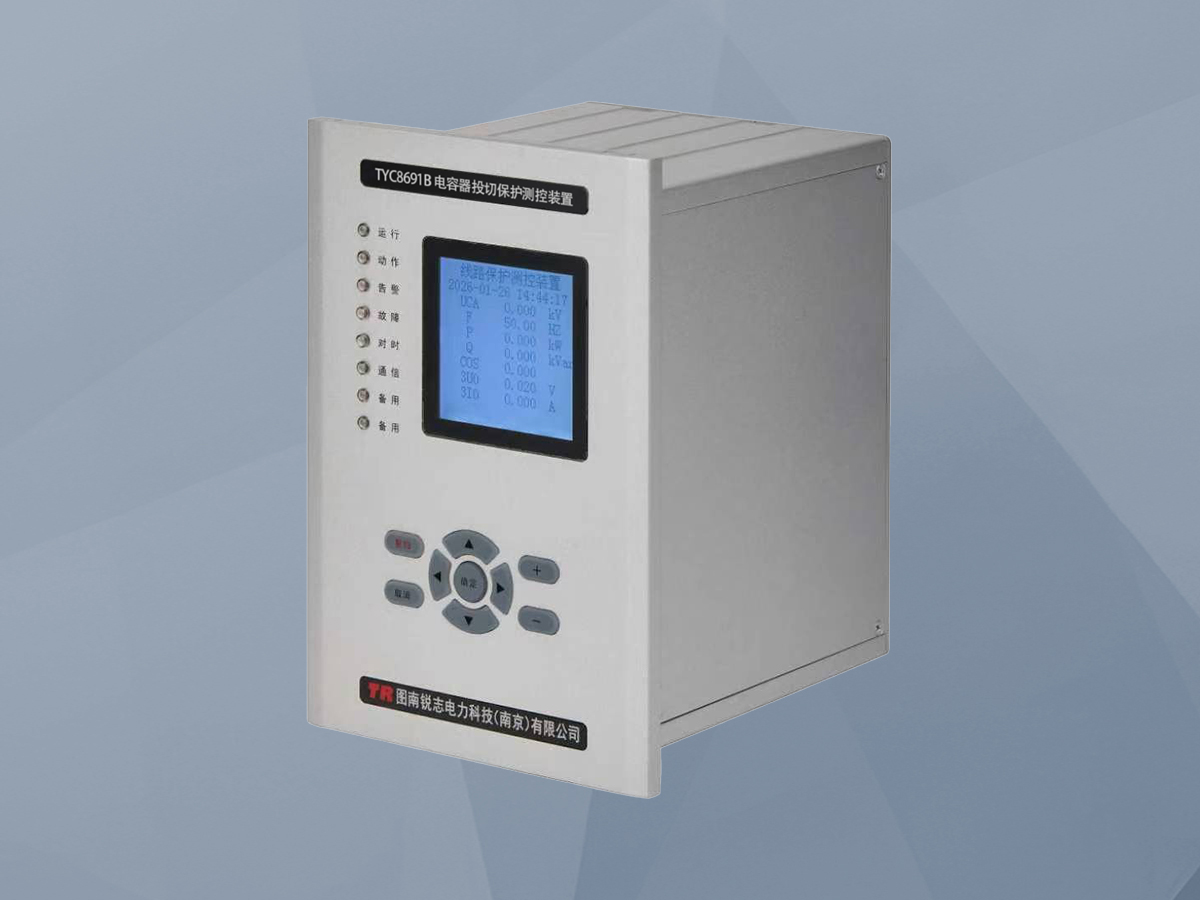

电容器投切保护装置

产品型号:TYC8691B
主要功能:具备投切过程专项保护功能,含不平衡电压/电流保护、控回断线告警、低频保护、PT断线识别;测控支持两表法测量电流、电压、有功/无功功率、功率因数、频率,15-16路开关量采集,遥测遥控投切指令,修改CT/PT变比后显示一次值,可取代数字仪表,兼顾动态投切安全性与连续性。

适用范围:适用于20kV及以下动态无功补偿系统,针对频繁投切的电容器组,如工业厂区、城市配电网的SVG配套电容器,环网柜及普通开关柜场景,保障投切过程无冲击、故障快速隔离。

一、电容器投切保护装置的概述
      电容器投切保护装置是配电自动化系统中实现无功优化控制的核心组件。在电力系统中,感性负荷(如电机、变压器)消耗大量无功功率,导致功率因数降低、线路损耗增加、电压质量下降。本装置通过高精度测量单元实时获取系统运行状态,其核心控制算法基于经典的无功-电压调节理论。装置依据设定的控制目标(如将功率因数维持在0.95以上),通过比较实时计算的无功缺额与单组电容器容量,决策投入或切除电容器组。其设计包含多重防误动措施,如电压闭锁(防止在低电压时切除、高电压时投入)、延时设定(躲过负荷波动)和故障闭锁,确保投切操作的安全性与经济性,是实现配电网降损节能的“智能大脑”。
二、电容器投切保护装置的主要功能
1.  多判据智能投切控制
      无功功率(Q)判据:装置实时计算系统总无功功率。当检测到感性无功(Q > 0)超过投入门限值(如单组电容器容量的60%),且持续一定延时后,发出投入指令;当容性无功(Q < 0)超过切除门限,则发出切除指令。此判据直接、快速,补偿精度高。
      功率因数(cosΦ)判据:实时监测系统功率因数。当cosΦ低于设定下限(如0.92滞后)时,投入电容器;当cosΦ高于设定上限(如0.98超前)时,切除电容器。此判据直观,便于运行管理。
      电压(U)辅助判据:作为投切闭锁条件。当母线电压低于欠压闭锁定值(如0.85Un)时,闭锁切除命令,允许投入;当电压高于过压闭锁定值(如1.1Un)时,闭锁投入命令,允许切除。此功能防止投切操作加剧电压波动。
2.  可编程投切策略
      循环投切:控制多组电容器时,遵循“先投先切、后投后切”的原则,自动循环使用各组电容器,均衡其投切次数与运行时间,延长整体设备寿命。
      编码投切:对于n组容量相同的电容器,可产生2n -1种补偿容量组合,实现更精细的无功调节,避免补偿台阶过大引起的投切振荡。
3.  完善的保护与闭锁逻辑
      TV断线闭锁:当检测到电压测量回路异常时,立即闭锁所有自动投切功能,防止因测量错误导致误投误切。
      谐波越限闭锁:监测母线电压谐波总畸变率(THDu)。当谐波含量超过设定安全限值(如8%)时,闭锁投切操作,避免电容器因谐波放大而过载损坏。
      延时与间隔控制:设有“投切判定延时”(如10-30秒)以躲过负荷短时波动;设有“投切动作间隔”(如大于30秒)以防止在相邻两次投切操作间因电容器放电不充分而产生过电压和涌流。
三、电容器投切保护装置的工作原理
      电容器投切保护装置是一个基于实时数据采集、策略判断和时序控制的闭环控制系统。
1.  数据采集与计算
      装置通过电压、电流互感器获取母线电压U和进线电流I信号。经高速ADC采样和数字信号处理(DSP),采用全周波傅里叶算法计算电压、电流基波有效值及相位差φ。进而计算出:
          ▪ 瞬时有功功率 p(t)=u(t)i(t),积分得有功功率 P。
          ▪ 瞬时无功功率 q(t)=u(t-T/4)i(t),积分得无功功率 Q。
          ▪ 功率因数 cosφ = P / S,其中 S=√(P²+Q²) 为视在功率。
2.  投切决策逻辑
      控制模块周期性地(如每秒)执行决策逻辑。以功率因数判据为例,其决策流程为:
      若 cosφ < cosφ下限,且持续 T判定延时,则置“需投入”标志。
      检查闭锁条件:TV断线?谐波超标?电压越限?保护动作?若任一条件满足,则清除“需投入”标志。
      若无闭锁,且距上次投切操作已超过 T动作间隔,则按既定策略(循环/编码)选出一组待投电容器,驱动对应继电器输出合闸脉冲命令。
      切除逻辑与之类似,判断条件为 cosφ > cosφ上限
3.  输出执行与反馈
      继电器输出接点接通外部合闸或分闸回路。装置通过开关量输入(DI)监视断路器的实际位置,作为控制命令执行的反馈。同时,控制模块持续监测投切后的系统参数,评估补偿效果,为下一次决策提供依据。
四、电容器投切保护装置的特点
1.  控制目标明确,补偿效果直观
      装置以提升功率因数或平衡无功功率为直接控制目标,策略清晰,补偿后效果可直接通过显示的功率因数值进行评估,易于运行人员理解和掌握。
2.  策略灵活,适应性强
      支持多种投切判据和策略组合,用户可根据现场负荷特性(波动性、对称性)灵活配置,实现最优补偿。循环、编码等策略有效保护了电容器设备。
3.  安全闭锁机制健全,可靠性高
      集成了电压、谐波、测量回路等多重闭锁功能,能有效识别系统异常状态并禁止危险操作,防止装置误动导致事故扩大,保障了电容器组和配电系统的安全。
4.  人机交互友好,设定便捷
      通常配备数码管或液晶显示屏,可实时显示所有电气参数和装置状态。参数设定通过面板按键或通讯完成,操作简单。
5.  结构简单,易于集成
      装置功能专注,硬件结构相对简化,成本较低。标准通信接口便于接入配电自动化系统,实现远程监控和策略管理。

主要参数

• 额定电气参数
工作电源 AC 220V 或 DC 110V/220V。
测量电压 AC 100V 或 220V/380V。
测量电流 AC 5A 或 1A(经CT接入)。
• 控制性能
控制目标 功率因数(可设定,典型值0.9-1.0)、无功功率(可设定)。
投切响应时间 ≤ 100ms(从判断满足条件到发出指令)。
投切间隔时间 5-120s 可调(防止涌流、防止振荡)。
• 输出接点
控制输出(DO) 通常8-12路继电器输出,用于控制接触器或断路器。
• 测量显示
显示参数 电压(U)、电流(I)、有功功率(P)、无功功率(Q)、功率因数(cosΦ)、频率、谐波含量(THD)等。
• 通信接口
标配 RS485,支持 Modbus RTU 协议。
