工商业屋顶光伏涉网二次设备怎么配?亳州鼎基3.6兆瓦项目案例
📌 项目概况:本项目位于安徽省亳州市,利用安徽亳州鼎基鞋材有限公司厂房屋顶建设,装机容量3600千瓦。我公司承担综合保护屏、远动监控系统屏、功率预测及控制系统屏与就地分散保护装置的成套供货,并负责现场调试直到送电结束、配合完成4项涉网试验。
一、项目背景
本项目属工商业屋顶分布式光伏,按当地供电公司要求配置涉网二次设备并上送运行信息。项目体量不大,但涉网验收项与大型电站基本一致:防孤岛、故障解列、电能质量、功率预测、一次调频一样不能少,配置重点在于把有限的投资用在验收必查设备上。
二、二次设备配
置

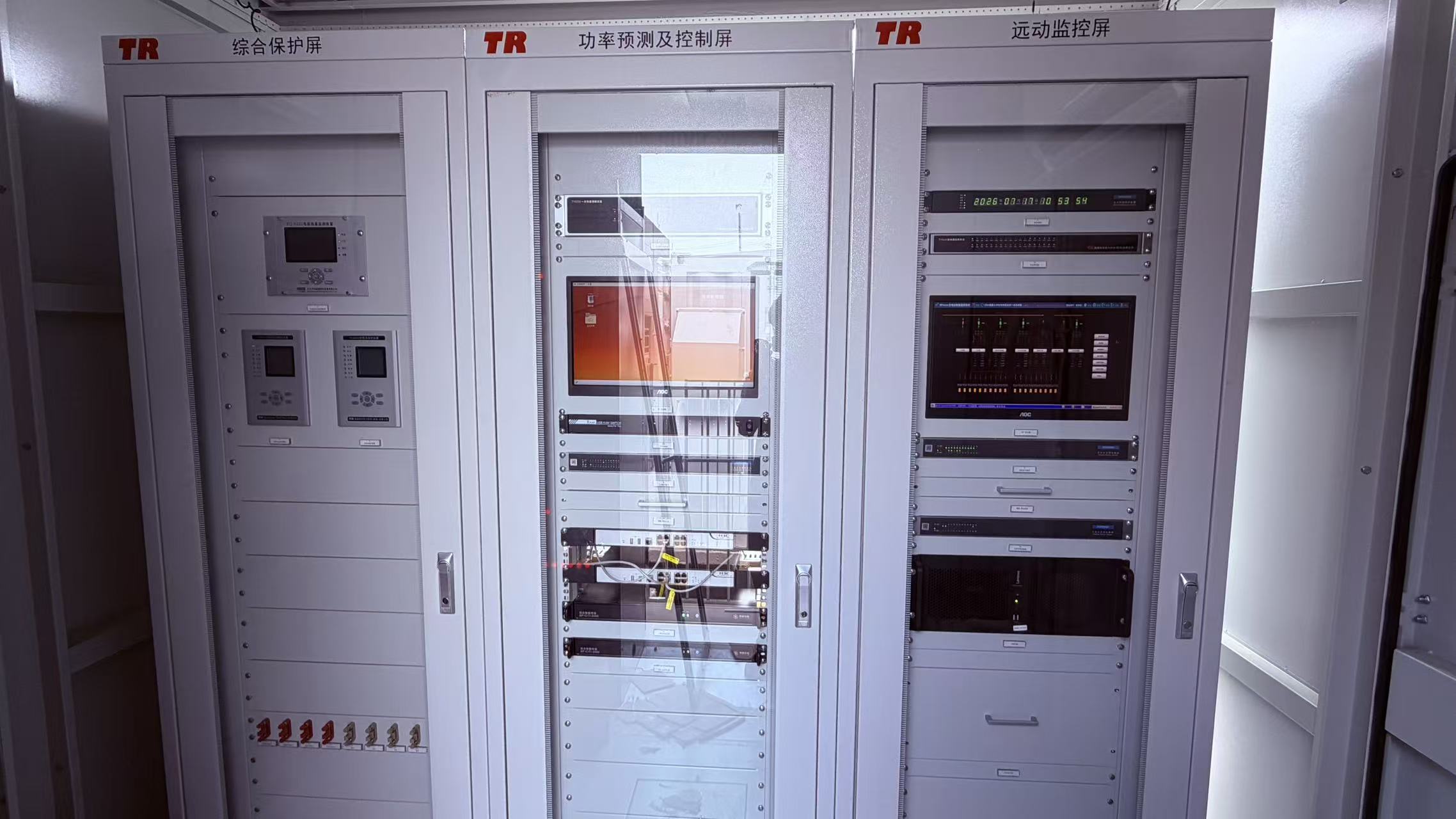

| 屏柜/单元 | 主要设备 | 数量 |
|---|---|---|
| 综合保护屏 | %s电能质量在线监测装置、%s防孤岛保护装置、%s故障解列装置 | 各1台,组屏1面 |
| 远动监控系统屏 | 监控主机、TY930监控系统(LINUX版,麒麟V10)、TY920A远动管理机、TY920B通讯管理机、站控层与环网交换机、ATS1800双北斗同步时钟 | 1面 |
| 功率预测及控制系统屏 | 光功率预测系统(预测服务器、气象服务器、防火墙)、TY9200一次调频装置、微型气象站、无线通讯采集装置 | 1面 |
| 就地分散保护 | TYL8691线路保护装置(双网口)4台、TYC8691 SVG保护装置1台、TY8663三合一箱变测控装置2台 | 分散布置 |
三、实施与调试
现场调试覆盖监控系统组态、保护定值输入、远动联调与防孤岛、故障解列传动试验;4项涉网试验(含一次调频、AGC/AVC等)由我公司配合完成,不单独收费。光功率预测系统按数值天气预报、模型更新提供年度技术维护服务。防孤岛动作时间与整定配合的要点,可参阅10kV光伏防孤岛保护动作时间整定;AGC/AVC群调群控的组网方式可参阅10kV屋顶光伏AGC/AVC群调群控屏配置。
-
