线路光纤差动保护通道怎么调试？尾纤衰耗、通道自环与两侧对调步骤

线路光纤差动保护通道怎么调试，是投运阶段最容易拖工期的一环。实际项目中遇到过一个 110kV 线路间隔，两侧装置单机调试全部正常，一联合就报通道异常，查了两天才发现是光配线架上一根尾纤的接头没旋到底，收光功率比计算值低了 6 个 dB。设备没坏，定值没错，问题出在一根纤上。

光纤差动保护的原理是把两侧电流相量送到对侧做比较，通道就是这套保护的命脉。通道不通，差动只能闭锁退出，线路等于失去主保护。调试这件事拆开看是三段：光接口与尾纤这一段要量得准，通道自环与两侧对调这一段要做得全，告警与误码这一段要判得清。三段都过，装置报「通道正常」才算数，只看装置面板上那个绿灯是不够的。下面按现场实际的作业顺序讲，涉及的光功率与衰耗数值都是典型值，具体以装置说明书和通道设计文件为准。

一、开工前要备齐的四份资料

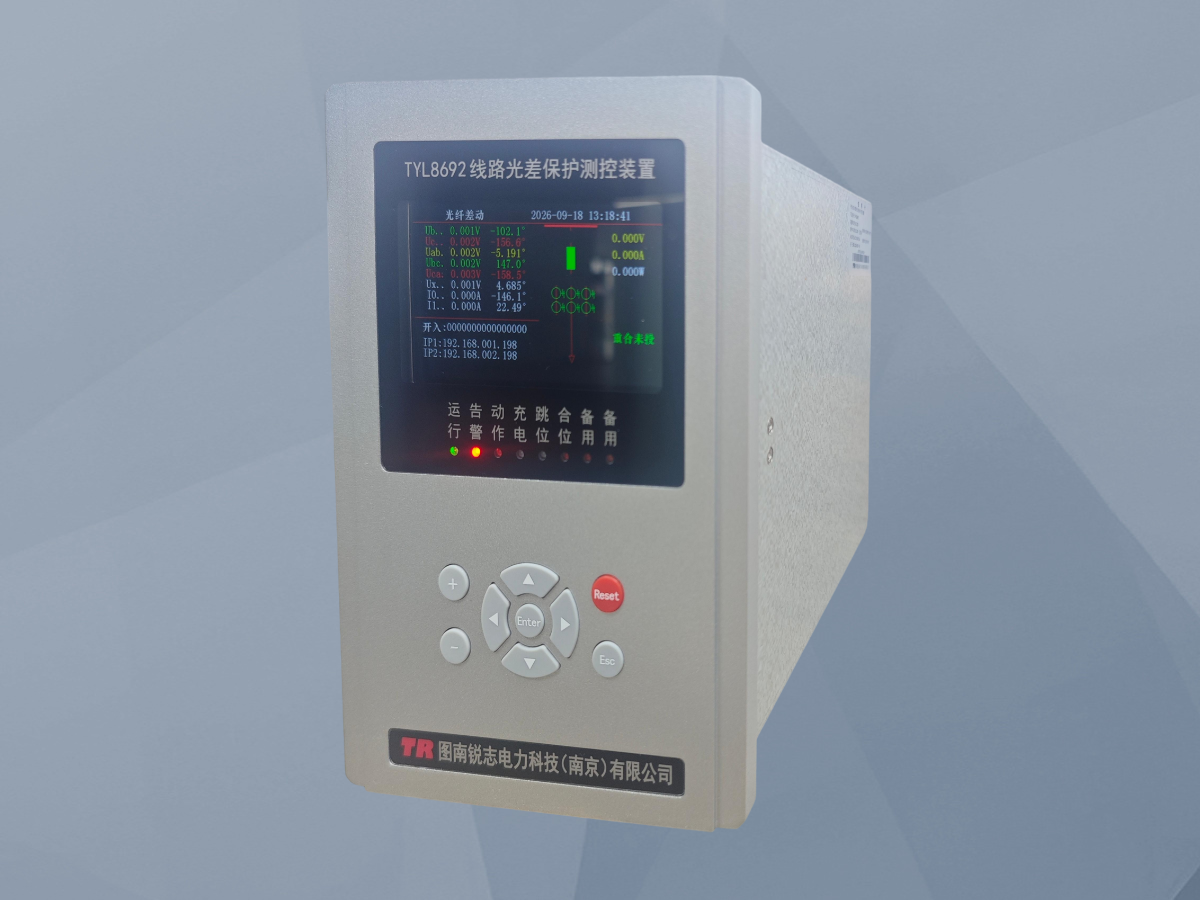

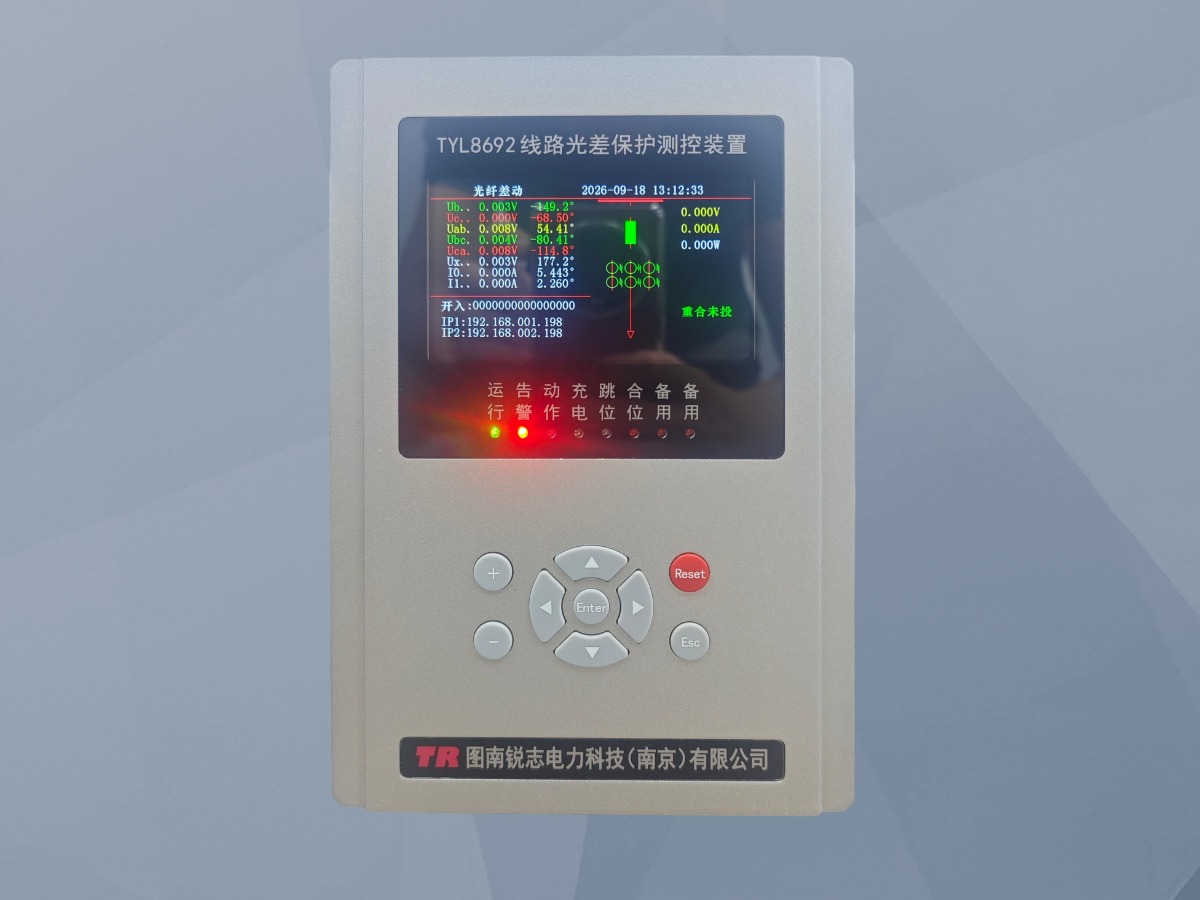

第一份是两侧装置的型号与程序版本。光纤差动保护两侧要互传采样数据，帧格式、通道码型、同步方式都写在程序里，两侧版本不一致时通道能建起来，但采样同步会漂，区外故障可能出现差流。开工前把两侧版本号抄在调试记录上，不一致就先升级，别指望调试中能绕过去。我公司TYL8692 线路光纤差动保护装置的通道参数菜单里把速率、地址、主从时钟放在同一页，核版本时顺手就能对一遍。

第二份是光缆路由图与尾纤台账。要能查到这条线路保护用的是哪几芯、经过哪几个光配线架、站内跳纤怎么走、备用芯是哪几根。台账不准是常态，现场经常碰到标签写的是 A 芯、实际接的是 B 芯，自环时通、对调时不通，最后靠一根根拔插才找出来。

第三份是通道衰耗的计算或实测记录。按光缆长度、熔接点数量、法兰数量估一遍，再跟装置允许的通道衰耗对照，心里有个底数。长线路保护专用纤芯的衰耗余量本来就不大，现场多两个法兰就可能顶到临界值。

第四份是保护定值单与通道参数表。里面要看清通道方式是专用纤芯还是复用 PCM，通信速率设多少，装置地址怎么编，主从时钟哪侧为主。复用通道还要跟通信专业要 2M 通道的分配表和误码测试记录，这一段不属于保护专业自己能干完的活。

这四份资料备齐，调试记录表就可以先画出来。记录表按间隔、按纤芯、按测试项目列，每测一项填一个实测值，后面查问题时这份表比记忆可靠得多。

二、光接口与尾纤：衰耗怎么量，超标怎么定位

光接口的检查从清洁开始。尾纤端面用无水乙醇配无尘纸擦，FC 型接头要旋到位、听到卡口到位的手感，ST 型要卡紧不松动。现场大量的通道异常不是设备故障，是端面沾了灰或者接头只插了一半。插好之后轻轻拉一下，能拉动就是没到位。

测量分两步。先测收光功率：把对侧的光源打开，本侧用光功率计直接读，读数落在接收灵敏度之上、并且留 3dB 以上余量才算合格。再测全程衰耗：一头接光源、一头接光功率计，两个读数之差就是通道衰耗，这个值要跟计算值对得上，差得太多说明中间有额外的接头、弯折或者纤芯接错。

衰耗超标怎么定位，现场有个笨办法但很好用：从光配线架开始分段测。先在站内 ODF 上自环，测站内跳纤这一段；再在对侧 ODF 自环，测线路光缆这一段。两段分开测，问题落在哪一段立刻清楚。本站这一段超，多半是跳纤弯折、法兰脏或者接头松；线路这一段超，要找通信专业查接头盒和熔接点，保护专业自己处理不了。

还有一点常被忽略：备用芯也要测，并且要和在用芯的实际衰耗记在一起。运行中主用芯衰耗变大需要切换时，如果备用芯从来没测过，切过去可能直接不通，那时候再查就是带电处理，麻烦得多。

三、通道自环与两侧对调：从本侧自环做到联合试验

自环的顺序是由近到远。第一级是本侧装置光接口自环，用一根短尾纤把发、收直接对接，装置应能报出通道自环状态或者通道异常消失，这一级验证的是装置光模块和内部通道逻辑。第二级是本侧光配线架自环，验证站内跳纤这一段。第三级是两侧 ODF 对环，验证线路光缆。每一级都要在调试记录上留状态和收光功率。

三级自环都过，才做两侧对调。对调前先确认主从时钟设置，一路为主、一路为从，两侧都设成主或者都设成从，通道能通但采样同步建不起来，现象是差流随负荷缓慢漂移。这一步在现场极容易设错，因为它不在定值单的显眼位置，藏在通道参数菜单里。

对调要做三件事。第一件是通道延时测量，装置一般会自动测并显示，双回线路两条通道的延时差要控制在小延时范围内，差太大说明两条路由长度不一致。第二件是采样同步检查，看两侧的同步状态字，失步时差动要闭锁。第三件是相量核对：两侧分别加单相电流，在对侧看幅值和角度，幅值应基本相等、角度差与接线方式一致，相量对不上先查 CT 极性和变比，不要急着怀疑通道。两侧 CT 的变比、极性、二次负载要求，可以参考光纤差动保护对两侧 CT 的技术要求这一篇。

最后做联合试验。两侧同时加量，模拟区内故障，看差流是否大于启动值、比率制动是否按预期动作；模拟区外故障，看制动是否可靠、差流是否在门槛以下。启动值与制动系数怎么定，光纤差动保护定值计算里给了推导过程，试验时拿定值单对一遍就能判断动作是否正确。双通道配置的还要做通道切换试验，把主通道断开，确认能自动切到备用通道并且差动不误动。这一步做完，通道调试才算收口。

四、通道告警怎么读：哪些必须停电处理

装置报的通道类告警有好几种，处理原则不一样。「通道异常」通常指收不到对侧有效数据，这一类必须处理，处理期间差动要闭锁。「误码率高」指数据能收到但校验通不过，多数是端面污染、法兰老化或者光功率接近灵敏度，先清洁再测收光功率。「通道延时变化」要警惕，路由被改动、保护倒换过都会引起，延时变化超出补偿范围就会失步。

有一类告警容易被当成误报：负荷电流很小时报「差流越限」。这时先看两侧采样是否同步，再看 CT 二次回路有没有多点接地引入的环流。实际项目中遇到过一次，装置反复报差流越限，最后查到是 CT 二次侧中性线在端子排上并了两根，形成环流，把中性线改回单点接地就好了。

处理告警要有台账。每次告警的时间、类型、处理动作、处理后的收光功率都记下来。光功率是个会慢慢变小的量，接头老化、光纤受潮都会让它往下走，有台账就能看出趋势，收光功率比投运时下降 3dB 以上，就该安排检查而不是等到告警。

复用通道的排查还要多一层。保护装置到 PCM 设备这一段是光或电接口，PCM 到 SDH 再到对侧是通信专业的范围，误码可能出在任何一段。现场的做法是先做 2M 口自环，把责任段切开，再通知通信专业配合查传输，别一头扎在保护屏后面反复拔插。差动闭锁期间线路靠TYL8693 线路距离保护装置这类后备保护兜底，后备段的定值要确认已经按无差动运行的方式校核过。

五、调试顺序、判据与现场五个卡点

五个卡点按出现频率排。第一位是尾纤接头没到位或端面污染，占了现场通道异常的一半以上，处理成本最低但最容易漏。第二位是两侧程序版本不一致，通道能通、同步会漂。第三位是主从时钟设反，表现为差流随负荷缓慢变化。第四位是备用芯从未测过，切换后直接不通。第五位是光配线架标签与实际不符，自环通、对调不通，靠拔插排查。

这五项里有四项在开工前一小时就能排掉：擦端面、核版本、核时钟、测备用芯。剩下的标签问题，建议在调试期间顺手把光配线架的标签重打一遍，写清去向和芯号，后面运行检修的人都受益。

光纤差动保护通道调试做完，资料要跟着间隔归档：通道路由与尾纤台账、各级通道自环的收光功率、两侧对调记录、通道延时实测值。运行中报通道告警时翻出这份记录比对，是设备本身变化还是外部改动，看一眼数据就能分清。

常见问题解答

通道调试这件事，动作都不复杂，难在顺序和记录。按由近到远、由单侧到两侧的顺序做，每一步留数据，出问题时能立刻定位到哪一段，比反复拔插纤芯快得多。我公司在供货时随装置提供通道调试记录表模板，现场按模板填完，验收资料也就齐了。
