母差保护的大差和小差是什么？为什么大差跳母联

母差保护的大差和小差是什么，这个问题在现场带徒弟时几乎每次都要重讲一遍。装置报文里写「大差动作」「I 母小差动作」，听起来像两个保护，实际上是同一套母线差动保护里的两个判别环节，分工不一样。搞清这两个环节的分工，才能看懂母线故障时为什么有时跳一段、有时只跳母联。

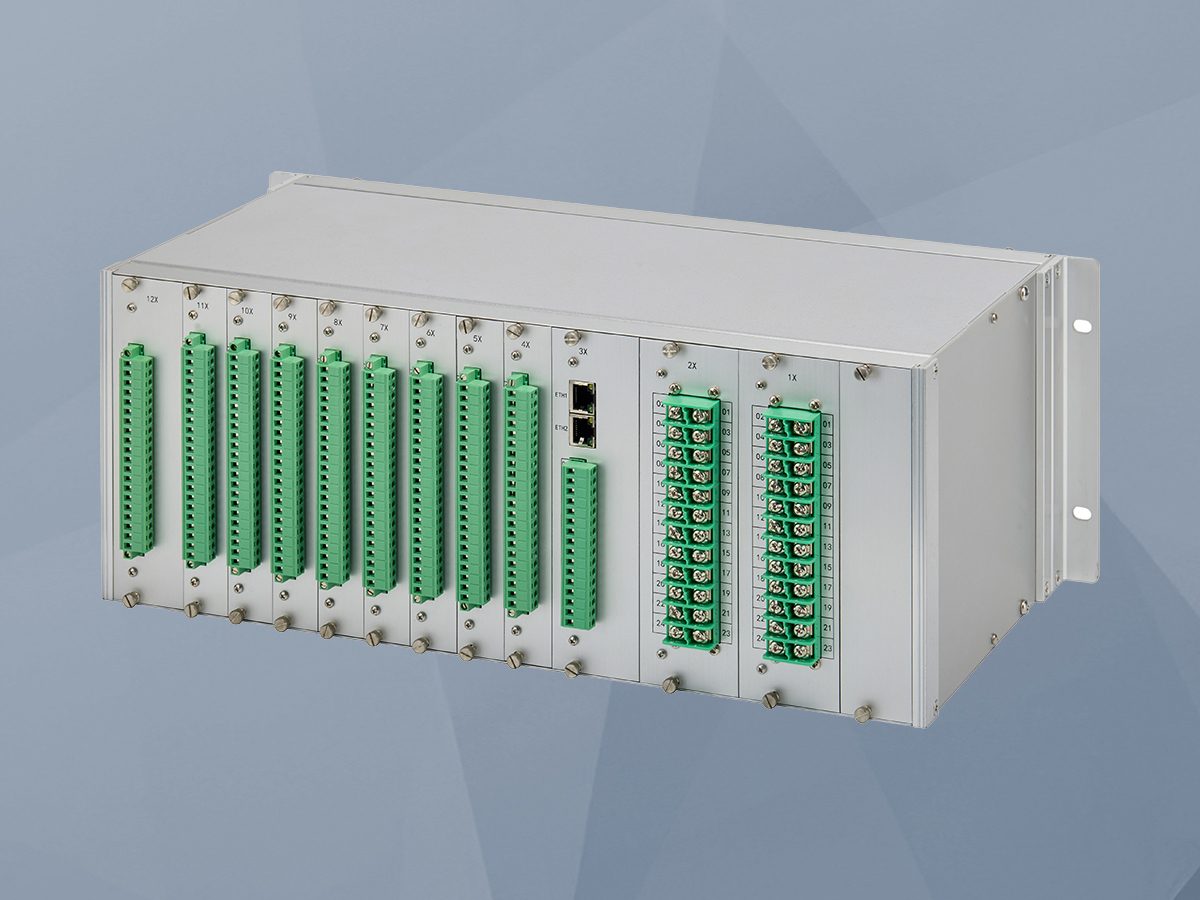

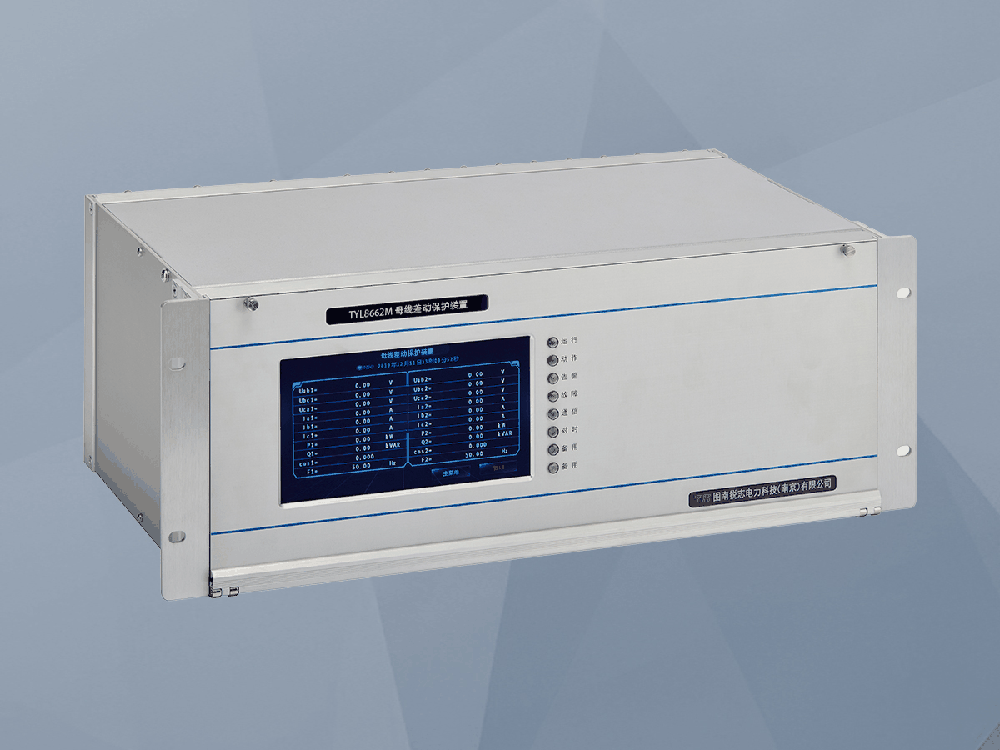

母线差动保护的原理并不复杂：把同一段母线上所有出线的电流按相加起来，正常运行时进出平衡、和电流接近零，母线内部故障时电流都往故障点流、和电流明显变大。难的是双母线接线，两条母线经母联并列运行，哪一段故障要由保护自己判断出来，大差负责判断「母线有没有故障」，小差负责判断「故障在哪一段」。下面按电流构成、动作逻辑、倒闸影响、定值整定、现场校验五段讲清。

一、大差和小差各自比的是哪一组电流

大差动接入的是两条母线上全部出线的电流，母联断路器（或分段断路器）的电流不计入。双母线接线时，I 母和 II 母上所有出线 CT 二次电流按相相加，得到的和电流就是大差流。正常运行时，两条母线通过母联交换的电流在两个方向上互相抵消，所以大差流理论上恒为零，与母联流过多大电流无关。

小差动按母线段分别计算。I 母上各出线电流相加得到一个和电流，II 母上各出线相加得到另一个，每段母线各有一套小差判别。小差的接入范围随刀闸位置切换：某条出线从 I 母倒到 II 母，它的电流就从 I 母小差里退出、并入 II 母小差，这个切换靠刀闸辅助接点或者电流切换回路完成。

这里有个容易绕晕的点：为什么大差不把母联电流算进去。因为母联电流本身就是两条母线之间的转移电流，一进一出，算进大差等于自己减自己，反而会把区外故障时的差流搅乱。母联支路单独接入，是为死区判别和母联失灵保护用的，不参与大差的计算。

二、大差单独动作只跳母联，对应的是死区

母线内部故障时的标准动作逻辑是：大差动作，同时故障段小差动作，出口跳开该段母线上所有断路器，并跳开母联断路器。非故障段母线继续运行，所带负荷不受影响。这里是大差管「有没有」、小差管「哪一段」的配合，缺一不可。

如果只有大差动作，两段小差都没动作，说明什么？说明故障电流确实进了母线范围，但没有穿过任何一段母线的出线 CT。能落在这个位置的故障只有一种：母联断路器与母联 CT 之间的那段引线。这段引线在两条母线的小差范围之外、在大差的电流平衡关系之内，业内叫母联死区。

死区故障的处理办法就是跳母联。母联一断开，故障点被隔离在两条母线之外，两段母线都不需要停，负荷损失最小。这就是大差单独动作只跳母联的由来，它不是保护的选择性缺陷，而是专门为死区设计的一种动作方式。母联跳开后如果故障电流仍然存在，说明母联断路器没跳开，由母联失灵保护经延时（一般 0.2 到 0.5 秒）去跳两段母线。

母联 CT 的安装位置决定了死区在哪一侧。CT 装在母联断路器靠 I 母侧，死区就在 CT 与 II 母之间；装在两台 CT 之间或者断路器两侧，死区范围又不一样。现场核对保护范围时，要拿一次接线图对着母联 CT 的实际安装位置确认死区段，不能只看图纸上画的符号。

单母分段接线没有母联，用分段断路器代替。分段开关的电流同样不计入大差，分段断路器与分段 CT 之间的引线就是分段死区，处理方式与大差跳母联一致。我公司TYL8691S 母联保护测控装置在母联间隔做独立配置时，与母线保护之间的失灵启动回路要单独核对，这一段接线错了，死区故障就只能靠后备保护延时切除。

三、倒闸与母联替代时，大差小差怎么变

双母线倒闸操作是母差保护最容易被考住的工况。倒一条出线时，先合母联、再拉另一侧刀闸，整个过程两条母线经母联并列，出线电流的归属在切换。大差流不受影响，因为它本来就是全部出线的和；小差流在切换瞬间会出现短时的不平衡，靠刀闸辅助接点先接后断来保证不丢电流。

刀闸辅助接点接触不良是倒闸后最常见的问题。接点没到位，保护认为这条出线还挂在原来的母线上，实际电流已经跑到另一段，结果是一段小差多算、另一段少算，负荷稍大就报差流越限，真故障时可能跳错段。倒闸结束后要专门看一眼装置的各支路刀闸位置显示，与实际一次位置逐条对上。

母联替代（旁代）的工况更绕。用母联断路器代送某条出线时，被代线路的电流要计入它所挂母线段的小差，这需要把旁代刀闸位置或者电流切换回路正确引入。老站改造中经常碰到旁代回路没有接入母差，代送期间那条线路等于没有母差保护，只能靠线路保护自己，运行方式上要有限制。

3/2 断路器接线没有母联，母差按串处理，每个元件的电流取自和电流。这种接线不存在大差小差跳母联的概念，但同样有死区，靠短引线保护或者失灵保护覆盖。看其他站图纸时不要把双母线的逻辑硬套上去。

四、比率制动与复合电压闭锁怎么整定

差动启动电流是第一个要定的值。它决定多小的差流才被认为是故障，定得太灵敏，CT 误差和负荷波动就会引起误动；定得太迟钝，高阻接地故障切不掉。常规按0.3 到 0.5 倍二次额定电流取，CT 变比大、二次负载重的场合往上取，具体以定值单和装置说明书为准。

比率制动系数决定区外故障时保护的制动能力。区外故障时穿越性电流很大，CT 饱和会造成不平衡差流，制动量按各支路电流的绝对值之和（或最大支路电流）计算，系数一般取 0.3 到 0.5。系数偏小，区外故障容易误动；系数偏大，区内高阻故障灵敏度不够。新建站按出厂推荐值，改造站要结合 CT 饱和特性重新核算。

复合电压闭锁是防误动的第二道门。相间低电压、负序电压、零序电压三个判据任一满足才开放出口，整定上相间低电压取 0.7 倍额定电压、负序电压取 4% 到 6% 额定电压、零序电压按二次 2 到 6V，这三个值要和母线 PT 的实际变比、接地方式对应。PT 断线时必须闭锁母差，否则电压判据失真会把出口放开。

母联失灵延时不能拍脑袋定。它要大于母联断路器的固有分闸时间，又要小于后备保护的动作时间，一般 0.2 到 0.5 秒。延时太短，母联正常跳闸过程中就误跳两段母线；延时太长，死区故障切除慢，设备承受的故障电流时间长。

电压闭锁与 PT 的配合要一起看。母线 PT 检修或者TYV8693 PT并列测控装置做并列切换时，二次电压短时异常，母差如果没闭锁就可能误动。现场的做法是在 PT 并列或切换的操作票里明确先退母差出口压板，操作完再投。

五、现场校验方法与五类误判

校验的第一步是核对接入。断电状态下逐条支路加单相电流，在大差和小差菜单里看哪一路有电流、幅值是否与加量一致。这一遍能查出接错段、漏接支路、CT 变比设错这三类问题。加量时一次只加一条支路，同时加两条会掩盖接错段的问题。

第二步是看动作逻辑。模拟区内故障，在故障段的一条支路上加大电流，应看到大差和该段小差同时动作、出口正确；模拟区外故障，两条支路一大一小反向加量，应只有制动没有动作。第三步单独验证死区逻辑，只在大差上造出差流、两段小差都不动，看是否只跳母联。

带负荷后的相量检查不能省。母线投运带负荷后，在装置里看各支路电流的幅值和角度，画六角图，确认同一段母线上各支路的电流方向符合负荷流向。这一遍能发现 CT 极性接反，极性反了在空载时看不出，带负荷立刻表现为大差和小差同时有差流。

五类误判按出现频率排：CT 极性接反、支路电流接错段、刀闸辅助接点不到位、母联 CT 变比设错、PT 断线未闭锁。第一类表现为带负荷后差流随负荷等比增大；第二类表现为某段小差在特定运行方式下异常；第三类只在倒闸后出现；第四类影响死区判别和母联失灵；第五类在 PT 操作时误动。五类的现象各有特征，按特征反查比逐条拆线快。

母差保护的原理和判据，母线差动保护装置基本原理那一篇讲得更细。这里把大差小差的分工记住一句话就够：大差看全局、小差定段落，大差单独动就是死区，跳母联。

常见问题解答

大差和小差的分工，是母线差动保护里最基础也最容易被跳过的一段。现场判断故障时，先看是大差单独动还是大差加某段小差一起动，前者是死区、后者是该段母线故障，两种情况的处理方式完全不同。把这一层分清，再看装置报文就不会慌。
