线路TV断线会不会造成距离保护误动？断线判据、闭锁逻辑与恢复顺序

线路TV断线会不会造成距离保护误动，答案是会，而且是保护里最典型的一类误动。实际项目中遇到过一条 110kV 线路，二次电压小开关被人误碰跳开，后台只报了一个"装置告警"，三分钟后距离Ⅰ段出口跳闸，线路对侧变电站备自投动作，整段母线失压十几秒。事后看录波，故障前后电流没有一点变化，电压却从 60V 掉到接近 0，标准的 TV 断线特征。

这类事件的共同点是：一次系统没有任何故障，保护装置却因为失去电压而算出错误的测量阻抗。要理解 TV 断线的危害，得先说清距离保护是怎么算阻抗的，再讲装置靠什么判据识别断线、断线后哪些保护该闭锁哪些该保留、现场按什么顺序恢复。下面按这五部分逐条解答，具体判据与定值以装置说明书和调度定值单为准。

一、TV断线在现场是什么表现

TV断线指的是电压互感器二次回路断开，装置采不到电压或者采到的电压严重畸变。按断开的范围分三种：单相断线、两相断线、三相断线。三相断线最危险，装置看到的电压全部接近零，而负荷电流照常流通，判别不当就直接误动。

后台能看到的现象比较固定：装置报"TV断线"或"电压回路异常"告警，告警灯亮，采样值显示三相电压同时或接近同时掉到很低的数值，有功、无功、功率因数显示异常，有功可能掉到接近零。录波图上最直观，电压通道出现突降，电流通道纹丝不动。

造成断线的原因按出现频率排：二次电压小开关（空开）跳闸或被误碰，占了一半以上；其次是电压回路端子松动、N600 接线脱落；然后是 PT 重动继电器、电压并列继电器接点接触不良；再往下是二次电缆被施工挖断、端子排受潮短路熔断；最后是 PT 一次侧熔断器熔断，这种严格说不是二次回路断线，但装置表现出来的现象相似。

要区分的一点：线路停电状态下的三相失压不算断线。线路本来就无电流，电压为零是正常的。所有 TV 断线判据都要求"有电流"这个条件，就是为了避开这种情况。判据里这一条写错或者门槛设错，线路停电时装置会一直发断线告警，运维人员习惯了告警就会漏掉真正的断线。

二、距离保护为什么会因为失压误动

距离保护的基本判据是测量阻抗 Zm = Um / Im，把算出来的阻抗值放到阻抗平面上和整定阻抗比较，落在范围内就判定区内故障。Um 来自电压互感器，Im 来自电流互感器。TV 断线后分母不变、分子趋近于零，计算出的测量阻抗也就趋近于零。

测量阻抗趋近于零，在阻抗平面上就是原点的位置。距离Ⅰ段的整定阻抗一般按线路阻抗的 80%～85% 设置，原点稳稳落在Ⅰ段范围内，而Ⅰ段是 无时限 出口的，装置一判即跳。这也是为什么 TV 断线引起的误动往往发生得很快，从断线到出口只有几十毫秒，值班人员来不及做判断。

受影响的元件不止距离保护。方向元件、功率方向元件、复压闭锁元件、低频低压减载的电压判据，全都依赖电压量。TV 断线后这些元件的输出都不可信，装置要么闭锁它们，要么改成不依赖电压的替代逻辑，否则误动的范围会从距离保护扩大到好几套功能。

相反，光纤差动保护、零序过流保护、过电流保护这类只取电流量的保护，不受 TV 断线影响。这也是长线路优先配光纤差动的原因之一：差动判据用两侧电流，电压回路怎么异常都不会误动。我公司 TYL8693 线路距离保护装置 内部就把距离、零序、重合闸做在一起，TV 断线时按元件分别处理，不是整套退出。

三、装置靠什么判据识别TV断线

三相断线的判据最常见：三相电压都低于 0.3 倍额定电压（二次值约 30V 以下），同时任一相电流大于 0.04～0.1 倍额定电流，持续若干毫秒后判定为 TV 断线。两相条件同时满足才动作，"有电流"这个条件把线路停电的情况排除在外。

不对称断线靠序分量判：负序电压 U2 超过 6～8V（约 0.06～0.08 倍额定电压），同时负序电流 I2 很小；或者零序电压 3U0 超过 6～8V 而零序电流 3I0 很小。判据的物理含义很直接：系统真的发生不对称故障时，电压和电流的序分量会成对出现；只有电压有异常、电流没有对应变化，问题就出在电压回路本身。

还有一类判据看变化率：电压在很短时间内大幅下降，而电流基本不变。故障发生时电流会同步变化，断线时电流不动，用这个差异可以把扰动和断线区分开。这一条对识别 PT 一次侧熔断器熔断、二次回路接触不良这类渐变型异常尤其有用。

判据都带确认延时，通常 0.5～1 秒，用来躲开区外故障切除、电压互感器隔离开关操作、PT 并列切换这些正常的暂态过程。延时设得太短，操作一次电压并列就会误发断线告警；设得太长，真正的断线期间距离保护要多担一段时间风险。工程上按 0.5 秒取值比较常见，具体按装置说明书的默认配置。

四、断线后闭锁哪些保护、保留哪些

需要闭锁的是所有依赖电压量的元件：距离Ⅰ段、Ⅱ段、Ⅲ段全部闭锁；方向元件与功率方向元件闭锁；复压闭锁过流里的复压元件失效，整组逻辑要改；低频低压减载装置、备自投装置的电压判据同样不可信，各自的装置会按自身判据处理。

可以保留的是纯电流判据：光纤差动或线路纵差继续运行；零序过流保护继续运行；相间过流保护继续运行。装置一般会提供一个"TV 断线后过流"的软压板，投入后在断线期间自动把保护切换成纯过流模式，定值按躲最大负荷电流整定，灵敏度比距离保护低，但线路不会失去全部主保护。

这个软压板在现场经常被漏投。漏投的后果是：TV 断线后距离保护被闭锁，又没有替代的过流保护，线路在这一段时间内等于没有主保护，一旦真的发生故障，只能靠相邻元件的后备保护延时切除。投运前的功能核对表里要有这一项，断线闭锁试验也要做，不是只看告警灯亮不亮。

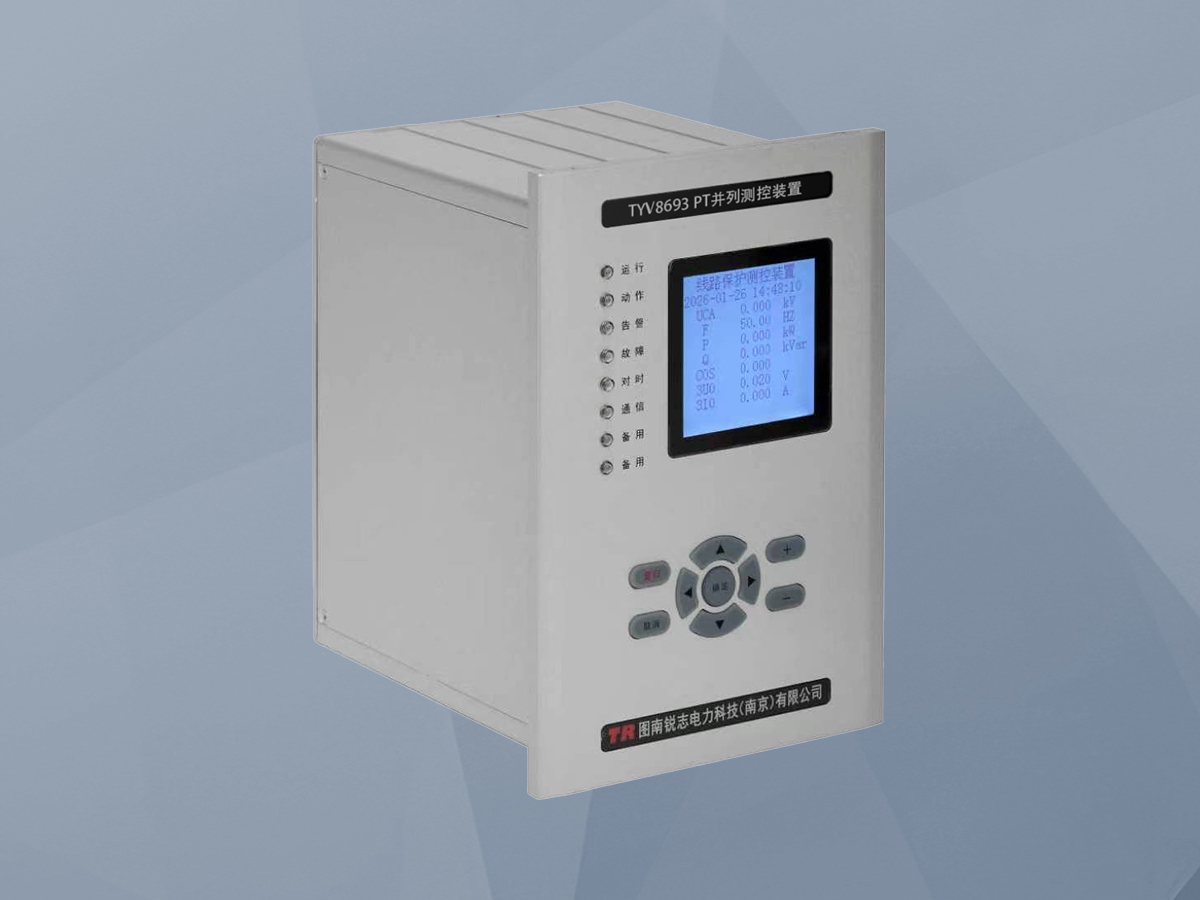

电压并列与重动回路的状态也要一并确认。双母线接线在 PT 并列操作时，电压回路的切换由 TYV8693 PT并列测控装置 完成，并列继电器接点接触不良是断线告警的高发点。PT 并列操作的时序与注意事项在 PT 并列的疑问解答 里有逐条说明，这里不展开。

五、恢复顺序、对照表与六类误判

恢复顺序按"先确认、再隔离、后恢复"走。第一步在后台确认告警内容与采样值，看是单相还是三相、电流有没有变化；第二步到现场检查二次电压小开关是否在合位、端子排有无松动、N600 接线是否完好；第三步确认是二次回路问题还是 PT 一次侧问题，一次侧故障要报检修处理；第四步回路恢复后确认电压采样正常、告警复归，再按调度令投入被闭锁的保护。

第一类误判是把电压小开关跳闸当成一次设备故障。二次空开跳开后电压全无，与线路失压的表现很接近，差别在电流：断线时电流正常，线路失压时电流也消失。看电流通道能立刻分辨。

第二类误判发生在 PT 并列操作过程中。并列继电器动作时电压回路会有短暂失压，若断线判据延时设得过短，操作一次就会发一次断线告警。判据延时按 0.5 秒设置，同时把并列操作安排在负荷平稳、没有故障处理任务的时段。

第三类误判与 N600 多点接地有关。电压回路中性线多点接地会引入附加零序电压，装置的零序电压判据被触发，表现为反复报电压回路异常。处理办法是查 N600 的接地点，保证只有一点接地。

第四类误判是线路停电时的三相失压被误报为断线。判据里"有电流"这一条门槛设得过低（比如按 0.01 倍额定电流），线路的充电电流、感应电流就足以满足条件。门槛按 0.04～0.1 倍额定电流取，停电时不会误报。

第五类误判是把 PT 一次侧熔断器熔断当成二次回路断线。一次侧单相熔断时该相电压下降、出现零序电压，但二次回路是通的。用 3U0 与 3I0 的关系区分：接地故障时两者成对出现，熔断器熔断时只有电压异常。

第六类误判是断线告警处理后不核对保护投退状态。距离保护被闭锁后，装置要靠"TV 断线后过流"这类替代逻辑维持保护功能，这个压板没投，线路就处于无主保护的状态。每次处理完断线，都要在装置上确认保护功能的实际投退状态，不能只看告警是否复归。

把这一套流程固定下来，TV 断线就不再是一句"装置告警"能带过的事。电压回路是保护装置的眼睛，眼睛出问题，动作逻辑再正确也判断不了方向。
