PT并列、PT切换、PT重动有什么区别?保护装置如何选型?
在110kV、35kV及10kV变电站中,PT并列、PT切换、PT重动是电压互感器二次回路最常见的三种功能。很多设计人员会把它们混为一谈,导致保护失压、误动或二次反送电。本文用一问一答的方式,讲清三者的区别,并结合我公司的产品给出保护装置选型建议。
一、什么是PT并列?它解决什么问题?
PT并列,也叫电压并列,是指两段母线的电压互感器二次侧在满足一次并列条件后,临时并联成同一个电压源。典型场景是单母分段或桥形接线:当I母PT需要检修退出时,先合母联或分段开关及两侧刀闸,实现一次系统并列;再投入二次并列把手,使II母PT同时承担两段母线保护、测控、计量所需的二次电压。
PT并列的核心作用是保证某段母线PT退出检修时,该段母线上的保护装置不会失压误动,同时让两段母线共享一个稳定的电压参考源。动作必须满足“先一次并列、后二次并列”的原则,并列回路中通常串入母联开关及两侧刀闸接点作为闭锁条件,防止一次未并列时二次误并列。
二、什么是PT切换?和PT并列有什么不同?
PT切换,也叫电压切换,主要用于双母线接线。线路或变压器挂在I母运行时,其保护、测控、计量取I母PT电压;当运行方式变化、该间隔倒闸到II母后,二次电压也要自动切换到II母PT。实现方式通常由母线隔离开关辅助接点驱动电压切换继电器完成。
两者的本质区别可以概括为:
- PT并列是“双源并联成一个源”,结果是两段PT同时向同一负载供电,常用于单母分段、桥形接线,属于母线PT回路的公共措施。
- PT切换是“多选一”,最终只取一条母线PT的电压,跟随间隔所在母线变化,属于间隔(线路、主变)电压回路的选择措施。

三、什么是PT重动?它是不是独立的保护装置?
PT重动保护装置,也叫电压重动装置,它不是一种保护功能,而是一种二次安全措施。它的任务是使PT二次回路的“有压/无压”状态与一次PT的“投入/退出”状态保持对应,防止PT一次侧退出检修时,二次侧通过负载回路向一次侧反送电,危及人身和设备安全。
实现上既可以直接在PT二次回路中串入PT隔离开关辅助接点,也可以用重动继电器扩展接点。现代微机PT并列测控装置通常把重动闭锁逻辑集成在内,当检测到本段PT退出时自动解除输出,相当于同时具备重动管理功能,减少外部继电器数量。
四、三种功能的核心区别对比
| 功能 | 作用对象 | 核心目的 | 动作条件 | 典型实现 |
|---|---|---|---|---|
| PT重动 | 单台PT二次回路 | 二次有压/无压跟随一次投入/退出 | PT刀闸位置 | 刀闸辅助接点或重动继电器 |
| PT切换 | 间隔(线路/主变) | 间隔二次电压随母线刀闸切换 | 母线刀闸位置 | 电压切换继电器、保护装置内部切换 |
| PT并列 | 两段母线PT | 临时并联共享一个电压源 | 一次已并列+允许并列把手 | TYV8693 PT并列测控装置等 |
五、保护装置应该如何正确选型?
选型前先明确三个问题:变电站电压等级、主接线形式(单母分段/双母/桥形)、需要解决的是并列、切换还是重动。根据手册产品分类,可参考以下对应关系:
- 单母分段/桥形接线需要PT二次并列:110kV、35kV变电站推荐选用PT并列测控装置;10kV开闭所、配电室可选TYV8693;10kV中置柜、环网柜一体化场景可选TY260系统。该系列装置工作电源AC/DC86~264V,额定输入5A/100V,支持故障录波、电能计量、以太网+RS485通讯及B码/NTP对时,可满足站内自动化系统接入需求。
- 双母接线间隔需要电压切换:优先选择具备电压切换功能的线路/变压器保护测控装置,例如TYL8691线路保护测控装置、TYT8694变压器主后备一体保护测控装置等,由母线刀闸辅助接点完成切换;同时可配套TYV8693实现母线PT并列。

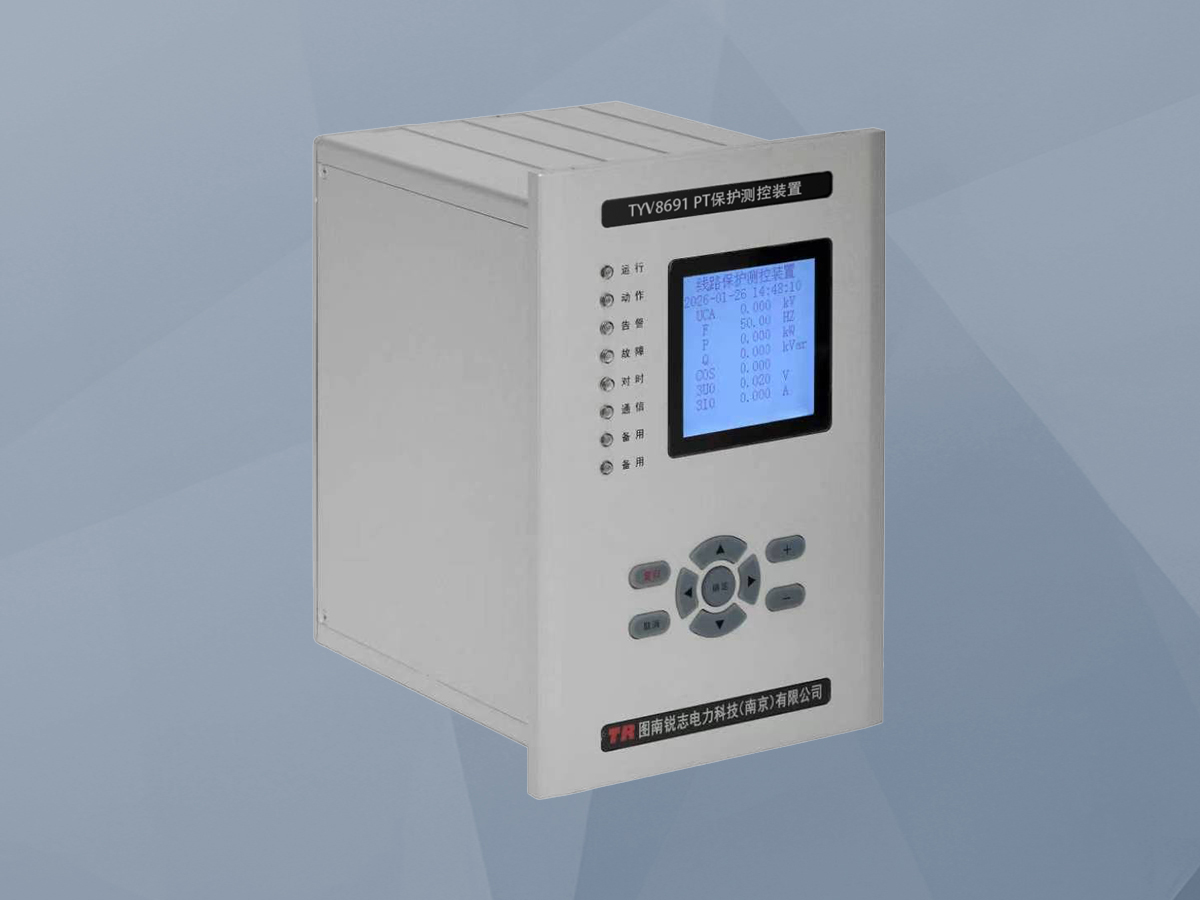

- PT本体保护:若需对PT二次侧进行过压、欠压、接地、断线等保护,应选用PT保护测控装置,与并列/切换装置协同运行。
- 重动回路不可忽视:无论采用何种接线,都应确保PT刀闸辅助接点或重动继电器可靠闭锁二次输出,防止反送电。选购PT并列测控装置时,可优先选择集成重动闭锁逻辑的产品,减少二次接点数量,提高可靠性。
如需获取更多产品资料、典型应用方案或有具体的保护选型疑问,欢迎联系我公司技术团队,我们将为您提供针对性的电力二次系统解决方案。
-
