电容器保护为什么老误动？不平衡电压、谐波与整定配合常见疑问解答

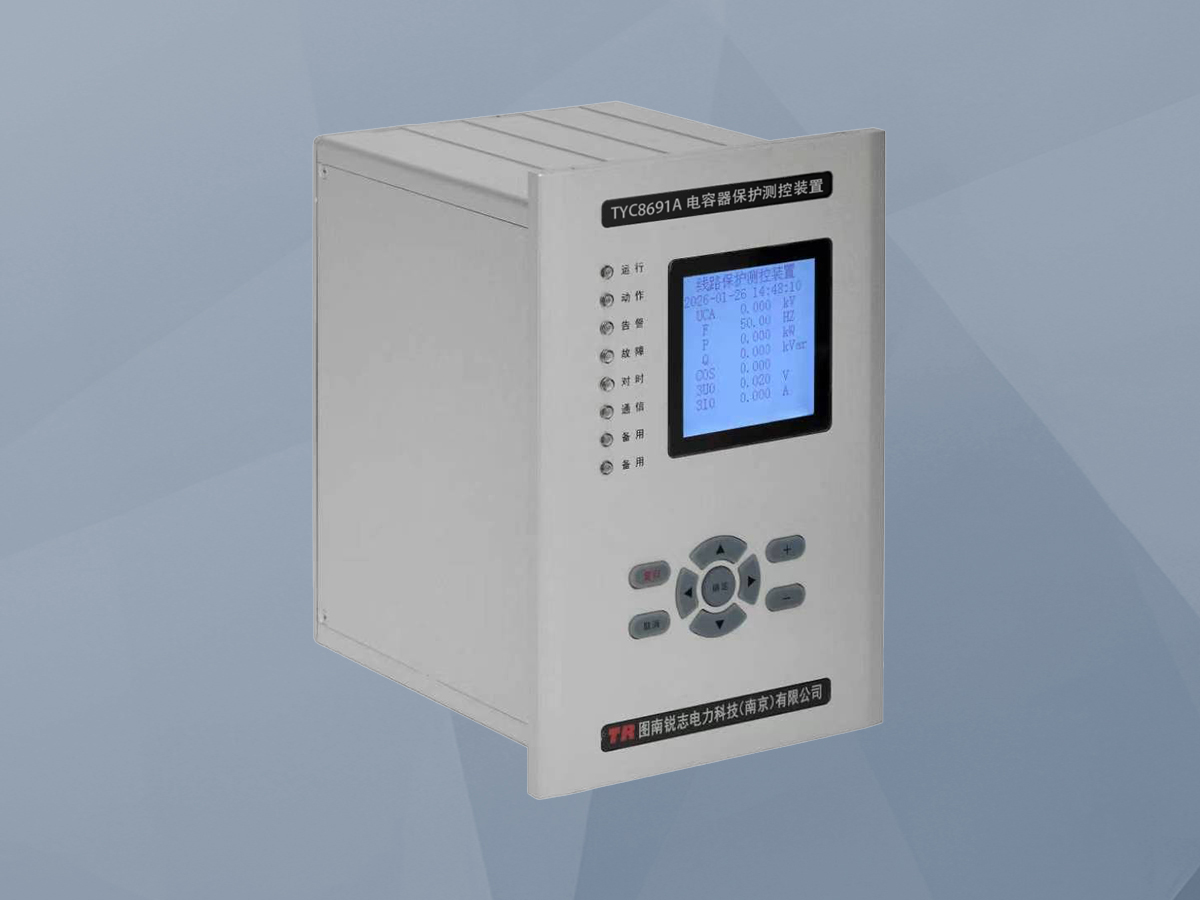

一、电容器保护包含哪几套，各自管什么

电容器保护频繁动作，用户第一反应往往是保护定值设小了。实际情况下定值只是其中一个可能，先把电容器保护由哪几套构成理清楚，再判断是哪一套在动，方向才不会偏。并联电容器组的成套保护一般包含五类。

第一类是过电流保护，反应电容器组内部或引出线的相间短路，也是电容器保护里动作电流较大的那一套。第二类是过电压保护，电容器运行电压长期偏高会让内部介质老化加快，过电压保护按母线电压整定，动作后切除电容器组。第三类是低电压保护，母线电压消失或者大幅下降时切除电容器组，防止电压恢复瞬间电容器带电荷重合造成过电压。

第四类是不平衡保护，分不平衡电压和不平衡电流两种，反应的是电容器组内部单元故障引起的不平衡量。这一套恰恰是误动最多的一套，后面单独展开。第五类是谐波过电压或谐波过流保护，部分配置把谐波量单独检出，与电容器本身的谐波耐受能力相关。

实际项目中遇到的情况是，用户说电容器保护跳了，报告上看动作元件写的是不平衡电压，那么问题就不在过流定值上，而在不平衡回路本身、电容器单元状态、或者谐波环境。我公司在继电保护测控装置的配套调试中，碰到电容器间隔的问题基本都落在不平衡保护和谐波这两块，先把动作元件看清楚，能省掉一半排查工作。

二、不平衡电压保护为什么容易误动

不平衡电压保护接的是电容器组中性点对地的电压，或者双星形接线的中性点间电压，正常运行时这个电压接近零，定值通常整定得比较小，所以对外界干扰和接线问题特别敏感。误动的原因集中在四个方面。

第一个是放电线圈或者电压互感器二次回路的问题。中性点回路的电压互感器一次侧接线松动、二次侧保险接触不良，会直接让不平衡电压出现偏移。这类问题在静态测量时不一定看得出来，运行中由于振动和温升才显现，是现场最难查的一类。

第二个是电容器单元本身容量偏差。电容器组由多台单元串并联组成，各单元实际容量存在制造偏差，出厂试验数据如果差异较大，投运后不平衡电压会有一个固有基础值。整定的时候要把这个基础值考虑进去，否则定值设置得比基础值还低，一投运就报。

第三个是三相电压不平衡。系统本身三相电压不平衡度偏大时，电容器组的不平衡电压会跟着抬升。这类情况下不平衡电压保护的定值需要结合实际测量的基础值来定，照着手册上的典型值抄会出问题。

第四个是谐波。电容器对谐波呈现低阻抗，谐波电流在电容器组内产生的电压分量会叠加到不平衡回路上，这一点常被忽略，也是下面要单独讲的内容。

这几类原因有一个共同特点，都不属于电容器组发生了真实内部故障，但都会让不平衡电压升高。判断是不是误动，最直接的办法是看故障录波，查动作前后的不平衡电压波形是平缓上升还是突跳。突跳多半是真实故障，平缓上升或者随负荷波动的，属于上述四类环境因素。

三、谐波对电容器保护的影响有多大

电容器组的容抗与频率成反比，频率越高容抗越小，谐波电流大部分流进电容器组，这是电容器组谐波问题的根源。谐波对电容器保护的影响体现在三个层面。

第一层是谐波电流叠加导致过流保护误动。基波电流正常，叠加谐波后有效值升高，按有效值判据的过流保护可能动作。判断依据是看录波里电流波形的畸变程度，基波分量在定值以下而总有效值超标，就属于这种情况。

第二层是谐波电压抬升导致不平衡保护误动，机制前面讲过。第三层是谐波引起的附加发热，不直接导致保护动作，但会让电容器内部温度升高，长期运行后容量衰减加快，最终表现为不平衡电压逐渐偏移。

现场处理谐波问题，先测再定方案。用电能质量在线监测装置在电容器组投运前后各测一段，拿到谐波电流含有率和各次谐波含量，再判断要不要加装串联电抗器调整谐振点。串联电抗器的电抗率选择要避开与系统谐波谐振的区间，具体电抗率按实测谐波次数和系统阻抗确定，不能凭经验拍。

实际项目中遇到过成套装置已经配了串联电抗器，但电抗率与实际谐波次数不匹配的情况。现象是电容器组投运后不平衡电压周期性波动，保护间歇性发信，查了半个月才发现电抗率需要调整。电抗器选型必须在项目前期把谐波测试做掉，投运后再改成本高、停电时间长。

谐波环境不严重的场合，也可以在保护装置侧做处理，比如把不平衡保护的返回时间适当加长，避开谐波引起的瞬时波动。这种做法的前提是确认没有真实故障风险，属于工程上的折中，不能作为常规做法推广。

四、整定配合上最容易出错的三个地方

整定配合的差错通常不是算错公式，而是漏了前提条件。电容器保护上有三处最容易出问题。

第一处是低电压保护的定值与备自投的配合。母线电压因为远方故障短时下降时，低电压保护如果先动，把电容器组切掉，备自投动作恢复供电后电容器组不会自动投入，用户侧的功率因数就掉下来了。正确的做法是低电压保护的定值和延时与备自投的时间配合，让备自投先完成切换。相关的时序关系可以参考无扰动快切装置与备自投的区别里对切换时间的分析。

第二处是过电压保护的返回系数。电容器组切除后母线电压会回升，过电压保护的动作值和返回值如果设置得太接近，会出现反复动作。动作值与返回值之间留出5%以上的裕度，具体按装置说明书和现场实测确定。

第三处是不平衡保护定值与电容器单元数的关系。电容器组的单元配置方式变化后，不平衡保护的定值必须跟着改。现场改造加装或者更换单元之后还在用原定值的情况不少，这类问题隐蔽，因为定值本身没有错，错的是它对应的接线方式已经变了。

这三处的共同点是要跨间隔、跨设备看问题。单独看一套电容器保护，定值怎么算都对；放到全站配合关系里，问题就出来了。整定单下发之前把涉及的配合关系过一遍，能避免投运后反复调整。我公司的继电保护测控屏在出厂前会把主要保护段做整组传动，配合关系在厂内先验一遍。

五、现场调试与投运后运维的检查清单

电容器保护的误动，很大一部分在调试阶段就能拦下来。下面这份清单是现场按项目积累的，调试和运维都能用。

• 不平衡电压回路的二次接线逐根核对，中性点电压互感器二次侧保险状态实测确认，不要只看图纸。
• 电容器单元容量逐台复测，与出厂数据比对，把实测的最大偏差作为不平衡保护定值的下限参考。
• 投运前实测三相电压不平衡度，并把不平衡电压的静态基础值记录下来，作为后续判断动作是否合理的基准。
• 谐波测试在电容器组投运前后各做一次，串联电抗器电抗率按实测谐波次数确认。
• 整组传动做完之后，核对不平衡保护、过电压保护、低电压保护的动作值和返回值实测结果与定值单一致。
• 投运后第一个月每周记录一次不平衡电压值，观察是否有趋势性变化，容量衰减的早期信号通常先在这里出现。

清单里前两项属于接线与单元状态，属于误动的直接原因；中间两项属于整定前提，决定定值是否合理；后面两项属于验收与跟踪，用来发现慢变化。按这个顺序做，大部分误动在投运前就消除了。

电容器保护要处理的核心矛盾是定值要足够灵敏、能反应单台单元故障，同时又要足够稳定、不因为环境量波动而动作。这个矛盾没法靠一个定值解决，得靠接线质量、谐波治理和配合关系一起兜住。

电容器保护的误动多数不是装置本身的问题，而是不平衡回路、谐波环境与整定配合三方面因素叠加的结果。排查的时候从动作元件入手，用录波分清突跳与缓变，再顺着接线、单元状态、谐波、配合关系四条线往下走，基本能找到原因。我公司长期配套电容器保护、继电保护测控装置与变电站二次系统设备，涉及电容器保护整定、谐波治理或者不平衡回路调试的问题，联系我公司技术团队，电话与微信同号，可以安排工程师协助分析录波数据。
