变电站二次回路接地点怎么定？CT、PT二次回路接地与反措常见疑问解答

一、为什么必须一点接地，两点接地会出什么事

二次回路接地的规矩说起来简单，同一个电气上连通的二次回路，只能有一点接地。这条要求在设计规范和反措要求里都写得明白，现场做错的比例却不低。原因也好理解，接地点分散在就地端子箱、保护屏、控制室几处，施工时分头做接地，各自看着都合规。

两点接地的后果要看回路类型。二次回路接地做成两点，电流回路上就给电流提供了一条并联通路，一部分电流从大地分流走，保护测到的电流比实际值小，差动保护可能出现差流，严重时误动或者拒动。电压回路上，两点接地改变了电位基准，测量值偏移，在并列切换过程中还可能直接造成回路短路。

还有一种影响更隐蔽。一次系统发生接地故障时，故障电流经大地流回变压器中性点，两个接地点之间的地电位差会在二次回路中产生环流。这个电流数值不大，用来驱动普通继电器可能不够，但足以让灵敏的测量回路出现偏移。二次回路接地的唯一性，本质上是给整个回路一个稳定的电位基准，基准一乱，测量和保护判据都跟着乱。

一点接地的位置也不是随手定的。原则是接地点所在位置的电位在正常运行和故障时都比较稳定，同时便于日常检查。CT 回路和 PT 回路的选法不一样，下面分开说。

二、CT 二次回路接地点该选在哪一侧

电流互感器二次回路接地点的通行做法是设在保护屏侧，也就是控制室一侧，全回路只保留这一个接地点。如果 CT 在就地端子箱处已经接地，保护屏侧就必须断开；反过来的组合同样不允许。两头都接是最典型的错误，而且这类错误在图纸上也看不出来，只有到现场打开端子排逐个核对才会暴露。

差动保护有个额外要求。各侧 CT 二次回路的接地点要按同一个原则处理，统一设在保护屏侧。某一侧接在就地端子箱、另一侧接在保护屏，两侧引入的地电位基准不一样，正常运行时就可能出现不平衡电流，表现为差流缓慢漂移。这类问题在调试阶段不一定暴露，带着缺陷投运以后才慢慢显形，查起来费时。

接地线的做法也有讲究。CT 二次回路的二次回路接地线要独立引到屏柜内的专用接地铜排上，不能一根线串接多台设备，更不能借用电缆的备用芯来接地。截面方面，二次接地线通常不小于4 mm²的多股铜线，屏柜内专用接地铜排的截面按规范取值。现场常见的毛病是用一根细线把几个回路串起来接地，接触电阻大又不好检查，定检时量接地点电位就能看出端倪。

装置侧的情况也顺带说明一下。现在多数继电保护测控装置的交流电流输入回路都做了内部隔离，装置侧本身不接地，接地任务全部交给二次回路完成。这一点要在图纸和配线说明里标清楚，避免安装人员以为装置侧已经接地，结果两侧都做了一遍。

三、PT 二次回路与 N600 的接地怎么布置

PT 二次回路的接地集中体现在 N600 上。常规做法是 N600 在控制室的电压小母线处一点接地，全站所有电压回路共用这一个接地点。分散在主控室、配电室的各个保护屏里，N600 不能再各自接地，接了就变成多点接地。

电压回路有几个容易做错的地方。PT 并列与电压切换回路动作过程中会把两段母线的电压回路短暂连通，如果两段 N600 各自接地，切换瞬间就构成了两点接地，可能出现电压数值异常或者继电器误动。两段回路的 N600 必须统一接到同一个小母线接地点，这件事在设计阶段就要交代清楚，不能留给施工阶段去协调。

开口三角绕组的接线同样要注意。开口三角回路的接地极性反了，零序电压的相位跟着反一百八十度，接地故障判方向的时候会给出完全相反的结论。这个错误在新建站的调试阶段时有发生，核对方法很简单，用开口三角加电压，看装置显示的零序电压相别对不对，一分钟就能判出来。

还有一种情况是改造站里常见的：老屏柜拆除时把原来的 N600 接地点一并拆掉，新屏柜施工时又在新位置做了一处接地，结果全站电压回路的接地基准跟着变了。改造工程动二次回路接地之前，先把全站 N600 的接地位置摸一遍并做记录，能避免不少返工。

四、电缆屏蔽层与屏柜接地：最容易做错的地方

电缆屏蔽层的接地原则是单端接地，接地点设在控制室屏柜侧。屏蔽层两端接地会形成环流通道，一次系统故障时地电位差在屏蔽层上产生的电流会耦合进信号芯线，引起保护误动。这条要求在反措文件里有明确表述，现场落实程度差别不小。屏蔽层这一项常被归到抗干扰措施里，其实它和二次回路接地是一件事的两面，都是给回路找一个稳定的电位基准。

为什么选屏柜侧作为接地点？控制室的等电位接地网做得好，地电位比较稳定；就地接地网受一次设备接地电流影响，电位浮动大。屏蔽层在电位相对稳定的一端接地，整条屏蔽层的电位就比较可控，耦合进来的干扰也小。

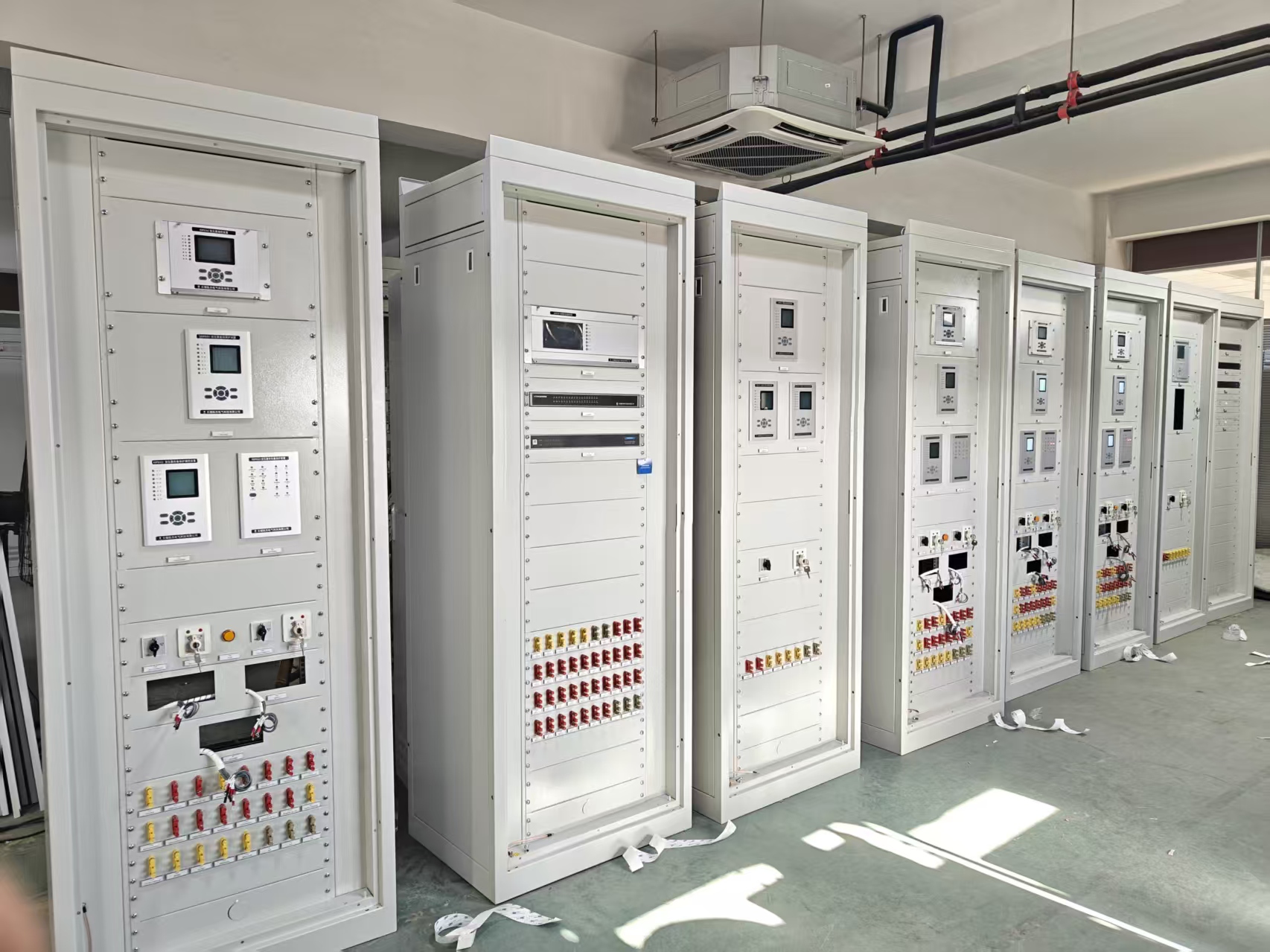

屏柜接地这一块，我公司供货的继电保护测控屏在出厂时会把柜内等电位接地铜排配齐，柜内二次设备的接地端子统一引到铜排，铜排再经单独接地线接到站内等电位接地网。用户现场安装时要注意一点，柜体的保护接地和二次回路的等电位接地不要混接到同一根引出线上，两者承担的作用不同，分开引出更规范，也不容易在后续检修中被误拆。

还有一个细节值得看：柜内接地连接点不能靠柜体螺栓凑。用螺栓当接地连接点，时间长了松动或者油漆层隔断导通，接地电阻就上去了，万用表量着通，实际大电流下不导通。规范做法是用带压接端子的独立接地线，连接点螺栓加防松措施。

五、检查清单与验收时该看的几处

二次回路接地这件事平时不显眼，出问题的时候后果不轻，做成一份固定清单每次定检过一遍是划算的。检查的内容不多，但每一项都要动手看，不能凭印象。

新投站验收更要盯住这一块。验收时最常见的问题是就地端子箱内已经接地，控制室屏柜又接了一次，投运前不查，投运后带着缺陷运行，等到出异常再回头查接地，工作量比当时核对端子排大得多。

运维阶段的检查可以结合保护定检做。除了端子紧固和接地线截面，建议实测一次接地点的电位，把数值记进台账。同一个接地点前后两次测量结果差别较大，说明接触状况在变差，这时候处理比等故障发生再处理主动。

二次回路接地的问题，九成以上出在接地点数量、接地位置和连接质量这三件事上，与设备本身关系不大。项目上有具体回路拿不准的，把二次回路图纸和现场照片发给我公司技术团队，电话/微信同号，我们帮你一起把接地点梳理清楚。
