电弧光保护系统是专为中低压母线设计的高速保护装置，其核心原理是利用弧光传感器检测故障电弧产生的光信号，同时采集过电流信号作为辅助判据，实现"弧光+电流"双重判据，出口时间小于8ms。在变电站和配电室中，短路故障引发的电弧是造成开关柜烧毁、母线损坏的主要原因，电弧光保护系统能够在故障发生的毫秒级时间窗口内精准定位并切除故障回路，最大限度降低设备损伤。本文将系统讲解电弧光保护系统的定义、核心功能、工作原理及TYR2000装置的技术参数与选型要点。

电弧光保护系统是一种应用于中低压母线（通常为10kV~35kV电压等级）的快速保护装置，又称弧光保护装置或母线弧光保护系统。它通过安装在开关柜各隔室内的弧光传感器实时监测光强度，一旦检测到故障电弧产生的强光信号，配合过电流判据确认故障，即以极快速度（小于8ms）跳开进线断路器，切除故障电源。

与传统的母线差动保护相比，电弧光保护系统的最大优势在于"光"这一物理量几乎以光速传播，弧光传感器能在故障电弧产生的瞬间捕获光信号，无需等待电流上升到整定值后才动作，因此动作速度远快于常规过流保护。这种"先发制人"的保护策略，使得故障持续时间被压缩到几毫秒以内，电弧能量大幅降低，设备损伤程度显著减轻。

电弧光保护系统在中低压母线保护中承担三方面核心作用：

• 快速切除故障：出口时间小于8ms，在电弧能量尚未充分释放时即切断故障回路，避免母线及开关柜受到严重烧损。
• 精准故障定位：通过分布于各柜室的弧光传感器，系统能准确定位故障发生在哪个间隔、哪个隔室，为运维人员快速排查和修复提供依据。
• 保障人员安全：电弧故障产生的光辐射、高温气体和金属飞溅对现场运维人员构成严重威胁，电弧光保护系统的快速动作可显著缩短故障持续时间，降低人员伤害风险。
•

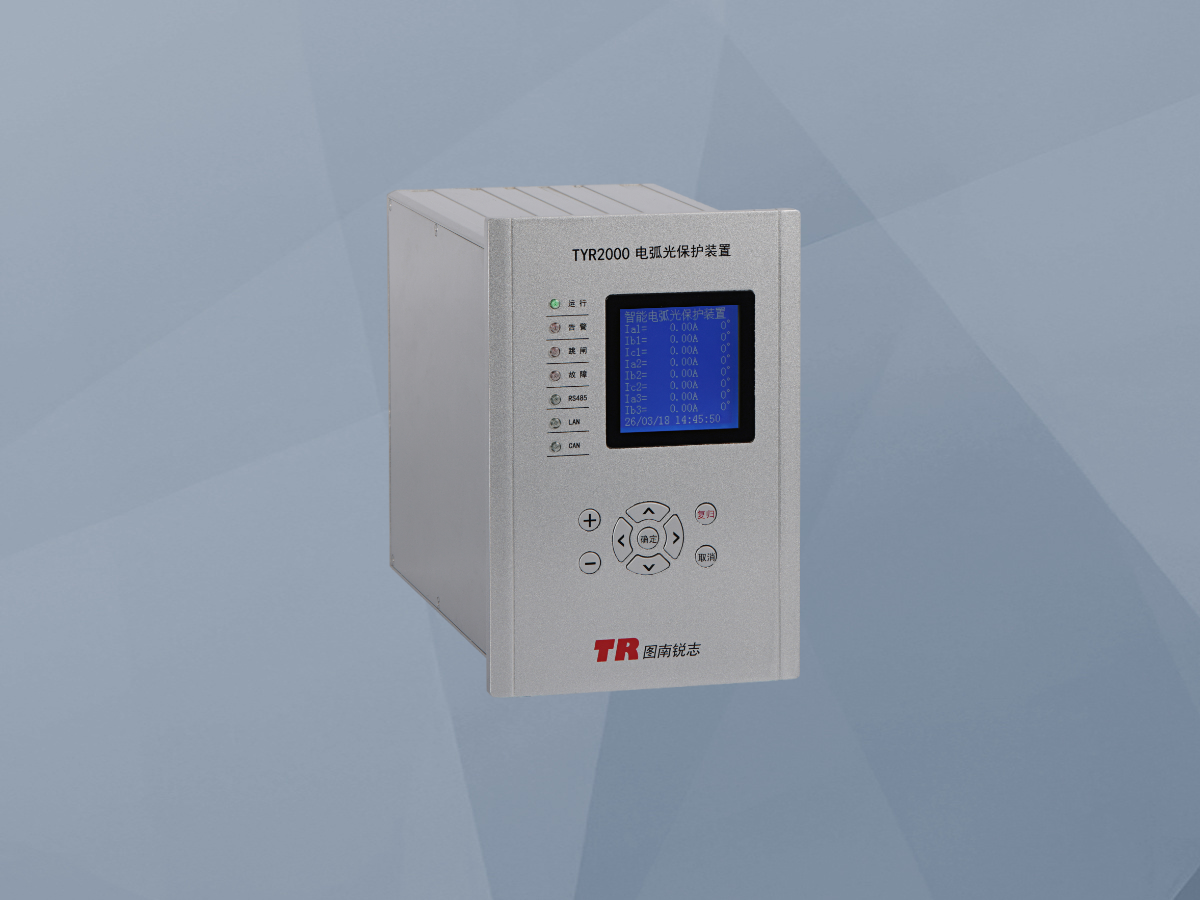

我公司TYR2000系列微机电弧光保护系统是面向中低压母线保护高要求场合的专用保护装置。系统采用弧光与电流双重判据机制，兼顾可靠性与速动性，具备以下核心功能：

• 弧光信号采集与逻辑判断
• 过电流辅助判据，防止误动
• 故障定位与事件记录
• 可编程运行方式设置
• 多路跳闸出口矩阵配置

TYR2000装置的核心技术参数如下表所示：

电弧光保护系统的工作原理基于"弧光+电流"双重判据机制，其逻辑流程如下：

1. 弧光检测：安装在开关柜母线室、断路器室、电缆室等隔室内的无源弧光传感器实时监测光照强度。当某处发生电弧故障时，强烈的弧光照射传感器，传感器将光信号转换为电信号传至主控单元。
2. 电流确认：主控单元同时采集进线回路的三相电流信号。当弧光信号与过电流信号同时满足时，系统确认发生母线短路故障。
3. 快速跳闸：确认故障后，主控单元在8ms内向对应进线断路器发出跳闸指令，切除故障电源，同时启动故障录波和事件记录。
4. 故障定位：系统根据触发的弧光传感器编号，精确定位故障间隔和隔室，并在面板显示故障位置信息。

电弧光保护系统与传统的母线差动保护、过流保护在保护原理和动作特性上存在显著差异：

可以看出，电弧光保护系统在动作速度上具有压倒性优势，尤其适合中低压开关柜母线保护这一对速动性要求极高的场景。传统母线差动保护更适合高压系统，其电流差动原理在CT饱和、区外故障穿越等方面有成熟的经验，但动作速度受限于保护算法的计算周期。两种保护方式在中低压变电站中可根据实际需求配合使用，构建多层次的母线保护体系。

电弧光保护系统主要应用于以下场景：

• 10kV/35kV开关柜母线保护：发电厂厂用电系统、变电站中低压母线、工矿企业配电室等场合，开关柜数量多、故障概率相对较高，电弧光保护可提供毫秒级保护。
• 新能源升压站集电线路母线：光伏电站、风电场升压站低压侧母线，设备密集且运行环境复杂，加装弧光保护可有效防止电弧故障扩大。
• 重要负荷配电中心：数据中心、半导体厂房、医院等对供电连续性要求极高的场所，弧光保护可最大限度减少故障损失。

在选用TYR2000电弧光保护系统时，建议关注以下选型要点：

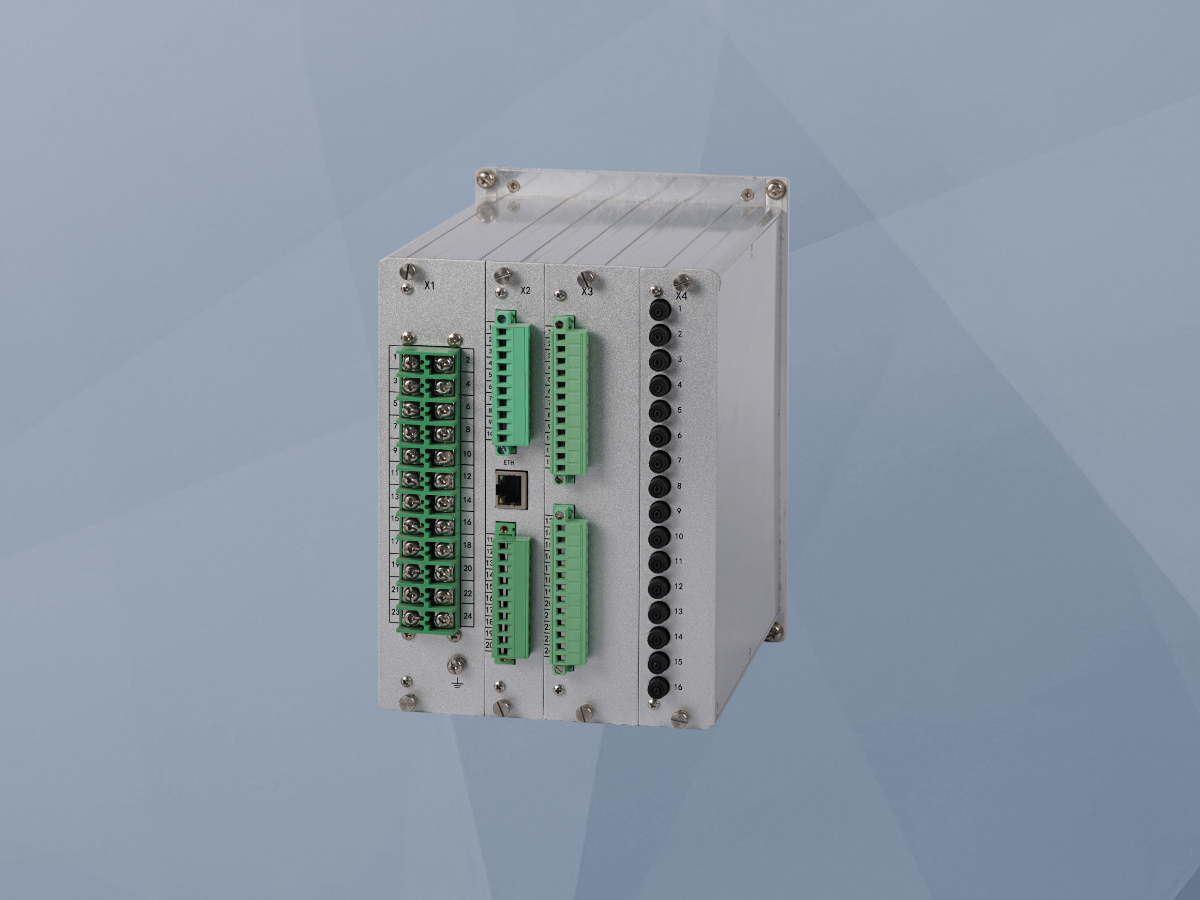

1. 传感器配置数量：根据开关柜数量和每柜隔室数确定弧光传感器路数。TYR2000主控单元标配16路弧光传感器，可通过扩展单元扩展，每扩展单元可增加16路弧光采集，满足大型配电室需求。
2. 跳闸出口分配：TYR2000提供14路跳闸出口，可根据进线、母联、馈线断路器的跳闸逻辑灵活配置出口矩阵，实现选择性跳闸。
3. 电流采集回路：4路电流采集用于过电流辅助判据，建议接入进线三相电流和零序电流，确保故障检测灵敏度。
4. 运行方式编程：利用可编程设置功能，针对不同运行工况（如单母线运行、双母线并列运行）配置不同的跳闸策略，避免非故障回路被误切。
5. 系统扩展能力：大型配电室柜数较多时，评估主控单元加扩展单元的架构是否能覆盖全部柜室，预留扩展余量。

如需了解更多电弧光保护系统的产品细节、获取TYR2000装置典型应用方案或进行设备选型，欢迎联系 我公司 技术团队，我们将为您提供针对性的中低压母线保护解决方案。
