变压器差动保护核心问题解析：相位折算、差流计算与调试方法

变压器差动保护是电力系统中主变保护的核心功能，其原理是利用变压器各侧电流的差值来判断区内故障。然而，由于变压器高低压侧绕组接线方式不同，两侧电流在相位和幅值上存在天然差异，不能直接相减计算差流。差动保护折算公式的核心目标，就是保证正常运行时计算出的差动电流为零，仅在故障时出现明显的差流。本文从绕组接线方式入手，系统推导相位折算、差流计算与调试校验方法。

三相变压器绕组主要有星型（Y）和三角型（Δ）两种接线方式。在110kV及220kV变电站主变中，Yd11接线是最常见的连接方式：高压侧星型接线，低压侧三角型接线，"11"表示低压侧线电压（或线电流）超前高压侧30度，即时钟指向11点方向。

以Yd11接线为例，高压侧线电压UAB与低压侧线电压Uab之间存在30度相位差。同理，低压侧线电流Ia超前高压侧线电流IA约30度。这一相位差是变压器绕组接线方式固有特性决定的，也是差动保护必须进行"转角折算"的根本原因。需要说明的是，Yd接线的时钟方向一定是奇数点（如1、7、11），而Yy接线的时钟方向一定是偶数点（如0、6、12）。

在变压器正常运行时，高压侧CT二次电流与低压侧CT二次电流之间的相位关系需要经过三个步骤的推导：

1. 同名端决定同相关系：高压侧线电流IA与低压侧相电流I'a同相，这是由变压器同名端位置决定的。
2. 接线方式引入30度相位差：由于Yd11接线，低压侧线电流Ia超前相电流I'a约30度。
3. CT正方向引入180度翻转：主变保护中CT以母线流向线路为正方向，因此CT二次电流需要反向180度。

综合以上三个步骤，在Yd11变压器正常运行过程中，低压侧CT电流Ia滞后高压侧CT电流IA共150度。也就是说，正常运行时高压侧线电流超前低压侧CT电流150度，这正是差动保护折算公式需要消除的相位差。

差动保护折算的目的是让正常运行时差动电流为零，故障时产生明显差流。差动电流的计算公式为：Id = |Ih - Il|，其中Ih为高压侧折算后的差动计算电流，Il为低压侧折算后的差动计算电流。为使正常运行时Ih和Il幅值相等、相位相反，目前主流厂家采用两种折算方式：

两种折算方式在数学上是等价的，最终归算到标幺值倍数的计算结果一致。但折算方式不同会导致励磁涌流闭锁策略的差异：星-三角折算后差流中不再是真实的励磁涌流，二次谐波特征会发生变化；而三角-星折算方式保留了原始涌流特征，可以实现分相闭锁，空投故障变压器时故障相差动保护不会被闭锁，能更快跳闸。

不同厂家在差动电流和制动电流的计算方式上存在差异。以下面几个绕组为例，一般以高压侧为基准，计算中压侧和低压侧的平衡系数，再通过折算后的各侧电流相加得到差动电流。制动电流的计算方式则是区分各装置的关键：

• （双绕组）：制动电流 = (|Ih| + |Il|) / 2，即取高低压侧电流幅值之和的一半；
•   制动电流 ：制动电流 = max(|Ih|, |Il|)，取各侧电流幅值的最大值；
• （三绕组及以上）：制动电流 = Imax - Σ(Ii - Imax)，即在最大值基础上减去其余侧电流与最大值的差值之和。

制动电流计算方式的差异直接影响比率制动特性的斜率和拐点位置，在不同厂家装置混用的工程中需特别注意。

变压器发生区外短路故障时，核心要求是差动电流为零，即保护不应动作。以下以Yd11接线、星-三角折算方式为例，分析不同故障类型下的电流特征：

掌握上述故障特征，可以在事故分析时快速判断故障位置和类型，也便于在调试时模拟故障验证保护动作逻辑。

变压器差动保护调试中，比率制动特性斜率校验是关键环节。不同转角方式对应的接线方法和加量方式有所不同，以下针对调试仪只能输出三相电流的情况进行说明：

星-三角折算方式：调试仪AN接Y侧AN，BC接Δ侧AC。加量时IA设为√3倍Y侧二次额定电流（相位0度），IB设为Δ侧二次额定电流（相位180度），IC设为Δ侧二次额定电流（相位0度）。

三角-星折算方式：调试仪AN接Δ侧AN，BC接Δ侧AB。加量时IA设为√3倍Δ侧二次额定电流（相位0度），IB设为Δ侧二次额定电流（相位180度），IC设为Δ侧二次额定电流（相位0度）。

不同折算方式对励磁涌流闭锁策略有直接影响，主要体现在以下三个方面：

1. 三相闭锁方式：任意一相差流出现涌流特征即闭锁三相差动保护，可能造成空投故障变压器时差动保护不能快速跳闸。
2. 自适应选择方式：空载合闸时采用相位调整前的电流计算二次谐波含量，正常运行时采用差动电流中的二次谐波含量识别涌流，兼顾了灵敏性与可靠性。
3. 分相闭锁方式：采用三角-星折算保留原始涌流特征，任一相出现涌流特征只闭锁该相，空投故障变压器时故障相差动保护不闭锁，能快速跳闸。

此外，变压器低压侧三角形接线在带接地变的场景下需特别注意零序滤波问题。当低压侧外部发生接地故障时，接地变接地点形成的故障回路会在低压侧CT上产生零序故障电流，而三角形侧通常不滤除零序，可能导致区外故障误动。在"九统一"规范之后，新增了"低压侧带接地变"控制字，投入后三角形侧也会进行滤零处理，有效解决这一问题。

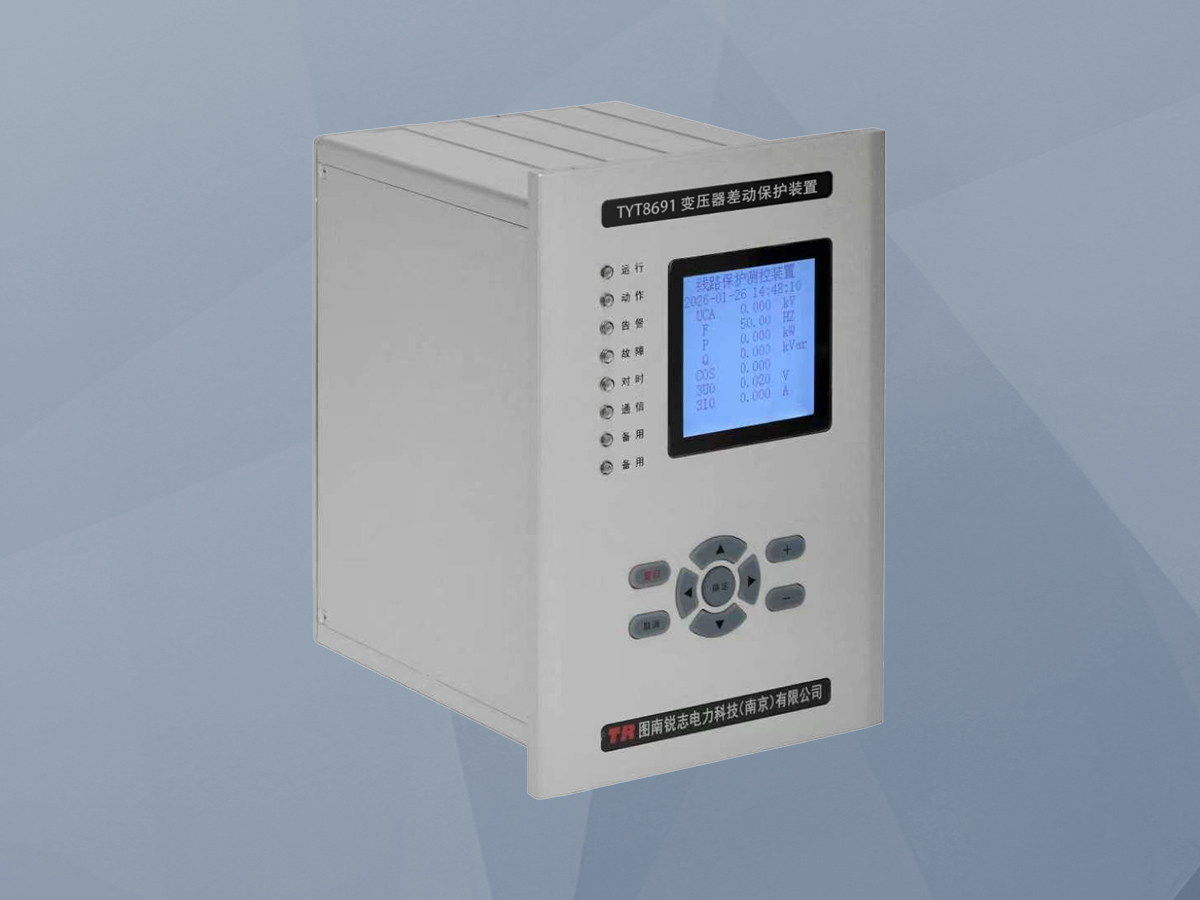

变压器差动保护装置的核心在于通过相位折算和幅值平衡，确保正常运行及区外故障时差动电流为零。无论是星-三角折算还是三角-星折算，其本质都是消除Yd接线带来的30度相位差和幅值差异。不同厂家在制动电流计算、励磁涌流闭锁和零序处理上的策略差异，要求调试人员在跨厂家工程中深入理解各装置的实现逻辑。我公司可提供涵盖变压器主后备保护测控、差动保护装置在内的完整二次系统解决方案，欢迎联系技术团队进行设备选型与技术交流。

如需了解更多变压器差动保护的技术细节、获取典型配置方案或进行设备选型，欢迎联系我公司技术团队，我们将为您提供针对性的电力二次系统解决方案。
