站用直流系统为什么老报警?充电装置、绝缘监察与蓄电池运维常见疑问解答

来源:HZVOLT 时间:2026-10-02 17:23:06

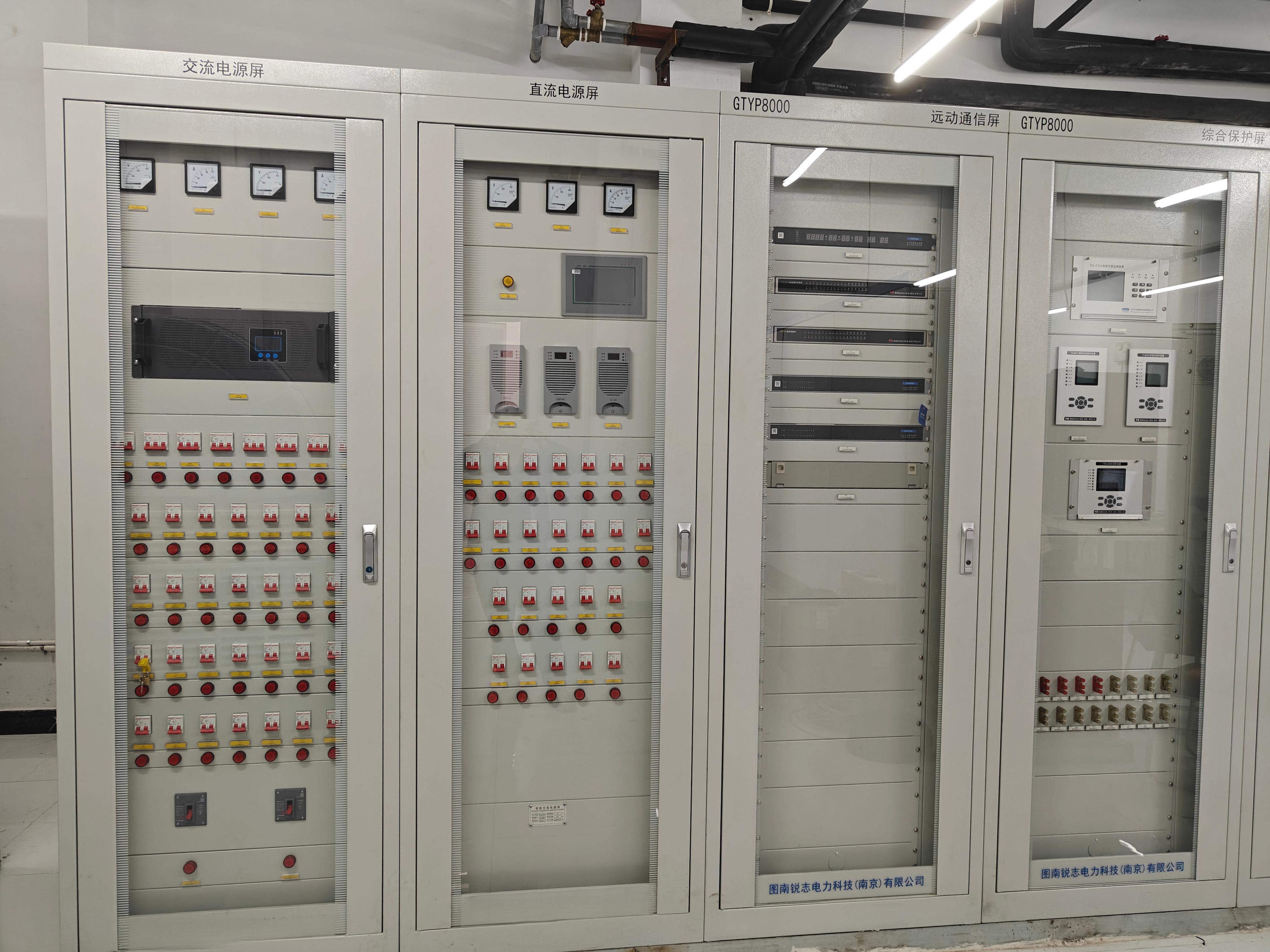

交直流电源系统

一、母线电压报警,先分清是偏高还是偏低

站用直流系统报警的第一大类是母线电压过高或过低,值班员看到的是一条告警信息,背后的原因却可能完全不同。分清偏高偏低、再往上找原因,是处理这类报警最快的路径。

直流母线电压偏低,常见原因有三个:充电装置输出不足、蓄电池组本身亏电或存在落后单体、直流负荷突增造成瞬时压降。充电装置输出不足要看它的容量与实际负荷的匹配,浮充状态下电流一直压在额定输出附近,说明容量选小了或者内部有元件老化。

直流母线电压偏高多数出在充电装置上,浮充电压设定值偏高,或者均充过程没有正常结束、一直停在均充电压。均充电压通常比浮充高出一截,长时间停留在均充状态会让蓄电池长期处于过充,电解液失水加快,整组寿命缩短。这个现象在直流系统里很隐蔽,报警信息本身不显眼,但危害是累积的。

电压告警的整定值要按蓄电池型式来定,不是所有站都能用同一个数值。铅酸蓄电池与磷酸铁锂电池的浮充电压、均充电压、放电终止电压都不一样,告警上下限定值必须按所选电池的技术要求设置。用铅酸电池的定值套在锂电池组上,或者反过来,会出现长期误报或者该报不报。

告警回路本身也要核对。直流系统的告警信号多数送到保护故障信息子站或者站内监控系统,上送通道、点表定义、告警级别这几项如果与设计不一致,会出现有告警但上送不出去、或者上送出去但级别标错的情况。

二、充电装置均充浮充怎么调

充电装置的工作状态分浮充和均充两种。浮充是长期运行状态,用略高于蓄电池开路电压的电压维持电池满容量;均充是短期状态,用更高的电压快速补充容量、均衡单体差异。两种状态的电压值、持续时间、切换条件都要正确设定。

均充的启动条件通常有三个:蓄电池放电之后需要补充容量、蓄电池组单体电压偏差超过限值、以及按周期定期均充。均充结束条件一般是充电电流降到设定值以下并维持一段时间,或者达到最长均充时间后自动转回浮充。这套逻辑必须在投运前做试验验证,不能只看说明书。

现场常见的问题是均充转不回浮充。原因可能是充电电流采样回路不准,装置一直认为电流没有降到结束值;也可能是最长均充时间设定过长,实际上蓄电池早就充满了装置还在继续均充。查这类问题时把充电电流的实际值与装置显示值对比一次,通常立刻能看出偏差。

按充电装置的构成分,主流方案有相控式和开关电源式两类。开关电源式充电装置的效率高、纹波小、体积小,目前新建站基本都用这一类。纹波这个指标值得单独说一句:纹波系数超标会在蓄电池上产生额外的纹波电流,加速极板老化,同时干扰直流回路上的信号设备。选型时按标准要求的纹波系数校核,投运后定期实测。

直流系统的几个关键参数是选型和运维都要盯住的,下面这张表把要求与现场常见偏差列出来,具体数值按设计文件与所选电池型式核实。

参数项 技术要求 现场常见偏差
浮充电压 按蓄电池型式设定,整组电压稳定 长期停留在均充电压,电池失水加快
均充电压 高于浮充,均充结束自动转回浮充 均充电流采样不准,转不回浮充
纹波系数 按标准要求校核,投运后定期实测 选型未校核,纹波超标加速极板老化
绝缘监察门限 按直流回路长度与对地电容核定 改扩建后未重核,误报明显增多
单体电压偏差 处于厂家允许范围内 偏差大且均充修正不了,未及时处理
蓄电池容量 满足设计要求的后备放电时间 长期不做核容试验,实际容量未知

两套充电装置互为备用的站,还要验证备用投入逻辑。模拟工作装置输出异常,确认备用装置能自动投入并稳定带载,切换过程中母线电压的跌落幅度要在允许范围内。这一项试验做完再投运,比投运之后再想办法补要容易得多。

充电装置的交流电源取自站用电系统,与站用箱变测控装置的电源监视回路存在关联。交流失电时充电装置停止输出,负荷全部由蓄电池承担,这时候蓄电池的实际容量就直接决定了直流系统的支撑时间,两套系统的状态要一起看。

三、绝缘监察为什么老误报

直流系统绝缘监察报接地是现场反馈最多的一类问题,报警频繁但真正找到接地点的比例并不高。原因在于直流系统是不接地系统,任何一极的对地绝缘电阻下降到限值以下都会报警,而影响这个数值的因素很多。

误报的常见来源有环境因素和回路因素两类。环境因素包括潮湿天气下电缆沟湿度上升、屏柜内结露、蓄电池表面爬电,这类误报有季节性规律,雨雪天气明显增多。回路因素包括电缆绝缘老化、端子排积尘、以及其他回路整改时遗留的临时接线。

排查的基本方法是分段隔离。把直流母线上的馈线回路按支路逐个断开,观察绝缘监察装置的读数是否恢复,读数恢复的那一支就是问题回路。这个过程需要与运行方式协调,断开重要回路前必须确认不会影响保护装置和开关操作电源。

绝缘监察装置的选线功能要正确使用。带选线功能的装置能在不逐条断开支路的情况下给出可疑支路编号,但选线原理决定了它的准确率有上限。现场用的时候把选线结果作为线索而不是结论,先按选线结果顺序查,再看实测结果复核。

绝缘监察装置本身也需要校验。用可调电阻在直流母线上模拟不同数值的接地电阻,核对装置报警值与显示值。这类校验建议纳入定期试验计划,装置长期不校验会出现定值漂移,报警值偏高则真实接地时报不出来,偏低则频繁误报。

绝缘监察的报警值与直流回路的对地电容有关,回路越长、电缆越多,分布电容越大。回路扩展后如果没重新校核报警定值,原有定值可能已经不适用,表现为改扩建之后误报明显增多。这一点在二次安防屏与直流馈线回路同期施工的站里尤其常见。

四、蓄电池核容与单体偏差怎么处理

蓄电池组是直流系统的最后一道保障,它的实际容量决定了交流失电后直流系统能支撑多久。容量核对的常规做法是核对性放电试验,按标准规定的放电率对整组放电,记录放电时间与终止电压,换算实际容量。

核容试验的间隔按电池类型和运行条件确定,铅酸蓄电池一般一至两年做一次,锂电池按厂家要求。试验时要注意两点:一是放电电流要按规定的放电率,偏离太多换算出来的容量不可比;二是放电前确认充电装置已退出并做好防止回充的安全措施。

单体电压偏差是判断电池组健康状况的重要指标。整组处于浮充状态时,逐只测量单体电压,偏差超出厂家允许范围的要重点关注。偏差大而无法通过均充修正的单体,通常已经出现了内部问题,需要考虑单独处理或者更换。

更换单体有一条务实的原则:同一组蓄电池里尽量避免混用不同批次、不同年限的单体,混用会让新电池被旧电池拖累,整组性能反而下降。整组更换比零散更换更划算的情况在运行五年以上的电池组上很常见。

蓄电池室的运行环境容易被忽略。温度偏高会加快电池自放电和失水,温度偏低会降低可用容量,温差过大则加剧单体之间的一致性差异。蓄电池室的通风、温控、消防这几项日常要有人管,不能只在验收时检查一次。

五、直流回路运行方式与常见操作误区

直流系统的运行方式看起来简单,实际是现场操作误区比较集中的地方。站用直流系统的日常管理直接影响直流系统整体的可靠性,下面几条按被问到的频次排一下,都是运行和检修中反复出现的。

  • 直流系统长期单母线运行,两段母线之间的联络开关一直合着。这种状态下发生直流接地或者短路,影响范围会扩大到全站,失去了分段运行的隔离作用。
  • 两套充电装置长期一台运行一台冷备用,备用的那台从不带载试运行。等到真需要投入时才发现装置本身有故障,等于没有备用。
  • 保护装置直流电源与通信装置直流电源接在同一段母线上,一路电源故障影响两个专业面的设备。按设计分开供电的做法在施工阶段容易被打折扣。
  • 直流母线的电压监视只靠充电装置的就地指示,没有接入监控系统,运行人员在中控室看不到直流系统的实际状态。
  • 交流电源与直流电源的切换试验长期不做,交流失电后蓄电池能否正常带载、充电装置能否正确退出都没有验证过。

这几条的共同点是都不涉及复杂的技术问题,属于管理层面的漏洞,但后果往往比设备故障更严重。直流系统被称作变电站的「最后一道防线」,它的可靠性靠的是日常的规范运行,而不是出事之后的应急。

直流系统的定值与告警门限、图纸、试验记录要归档齐全。直流系统的回路改动比一次设备频繁,增补馈线、调整告警定值、更换蓄电池这类工作如果不及时更新图纸和记录,过一两年再查就谁也说不清现状。这一条说是资料管理,实际是直流系统运行可靠性的基础。

六、常见问题快速解答(FAQ)

直流母线电压报警频繁,先处理哪一头?

先确认是偏高还是偏低。偏低先查充电装置输出能力和蓄电池状态,偏高重点查浮充电压设定与均充是否能正常转回浮充。同时核对告警上下限定值是否与当前所用蓄电池型式的技术要求一致,定值不对造成的误报不需要动设备就能解决。

绝缘监察装置报接地,但按选线结果查不到接地点怎么办?

选线结果只作为线索使用。按支路逐个断开观察读数变化的方法更可靠,优先从环境湿度大、投运时间长、近期改动过的回路开始查。如果报警随天气变化,重点看电缆沟湿度、屏柜结露和蓄电池表面爬电这几处。

充电装置一直停在均充状态,有什么危害?

长期均充会让蓄电池处于过充状态,电解液失水加快、极板老化加速,整组寿命明显缩短,铅酸电池还会出现外壳变形。查充电电流采样回路是否准确、最长均充时间是否设得过长、均充转浮充的结束条件是否能正常满足。

蓄电池核容试验多久做一次,能不能用在线监测代替?

铅酸蓄电池通常一至两年做一次核对性放电,锂电池按厂家规定。在线监测能给出电压、内阻的趋势数据,适合日常判断健康状况,但不能替代核容试验。实际容量只能通过放电试验得到,这是判断整组是否还能满足后备时间的直接依据。

两段直流母线长期并列运行有关系吗?

有影响。并列运行会让两段母线的故障影响范围合并,一段出现接地或者短路时全站直流系统同时受扰,失去了分段隔离的作用。正常运行时应按设计分段运行、联络开关在分位,只有在切换操作期间短时并列。

直流系统报警多、排查慢,原因集中在告警定值与电池型式不匹配、绝缘监察误报、蓄电池状态缺少实测数据这几个环节。把定值按电池型式核一遍、把核容试验按周期做齐、把直流回路的图纸与记录管好,报警频次会明显下降。我公司长期配套变电站直流电源设备、二次屏柜与站内监控系统,涉及直流系统配置、绝缘监察整定或者蓄电池选型的问题,联系我公司技术团队,电话与微信同号,可以协助梳理排查清单。
