二次安防屏是变电站电力监控系统安全防护的物理落地载体。按照"安全分区、网络专用、横向隔离、纵向认证"的十六字方针，屏内集中布置横向隔离装置、纵向加密认证装置、网络安全监测装置、入侵检测、日志审计与恶意代码防范等安全设备，把网络攻击挡在生产控制系统之外。本文讲清二次安防屏的设备构成、安全分区分布及各设备的作用。

《电力监控系统安全防护规定》（国家发改委2014年第14号令）明确要求，电力监控系统按照"安全分区、网络专用、横向隔离、纵向认证"原则实施防护。具体到一座变电站，就是把业务系统划分为生产控制大区（安全区I控制区、安全区II非控制区）和管理信息大区（安全区III及以上），在分区边界部署专用安全设备。

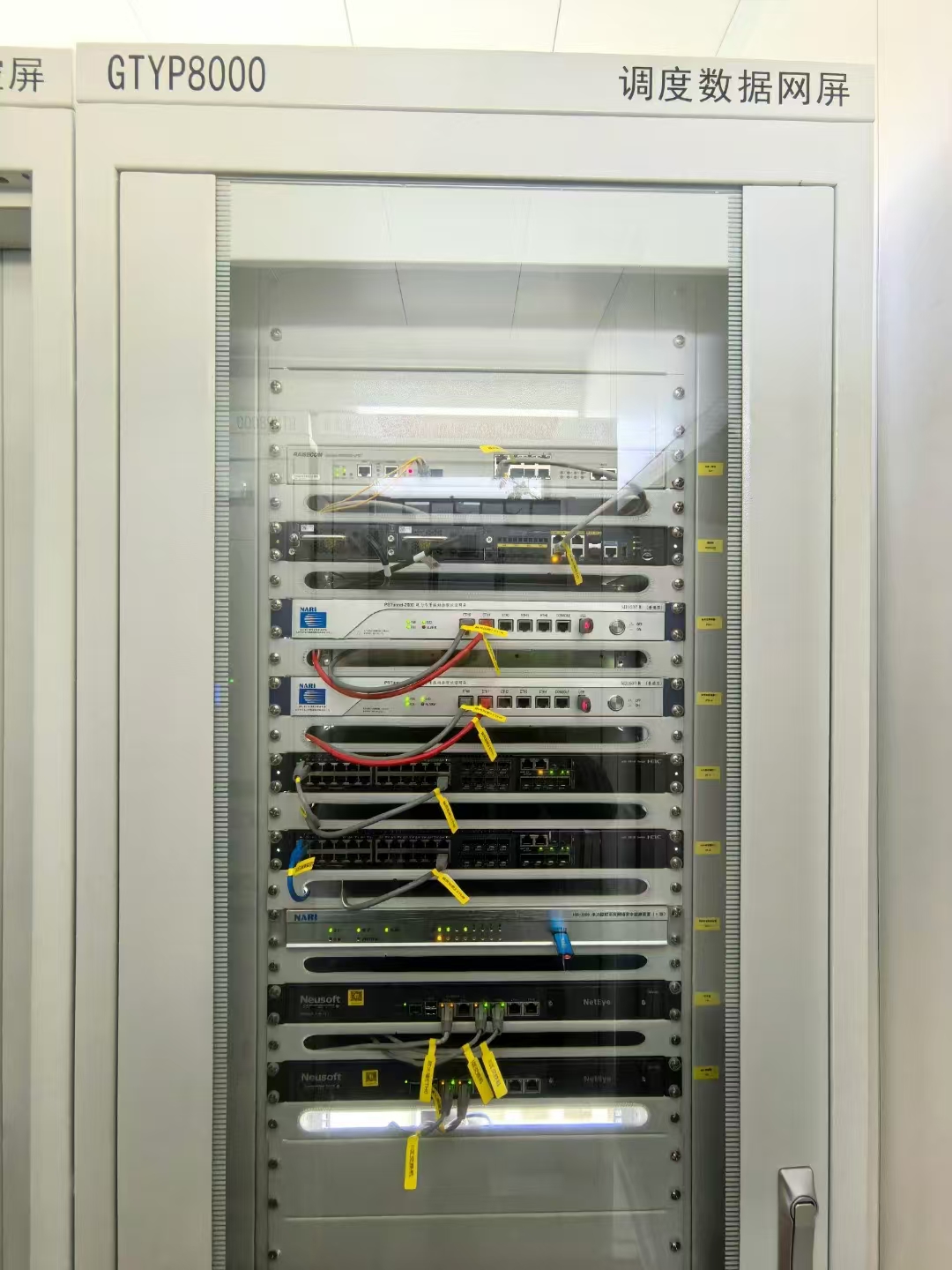

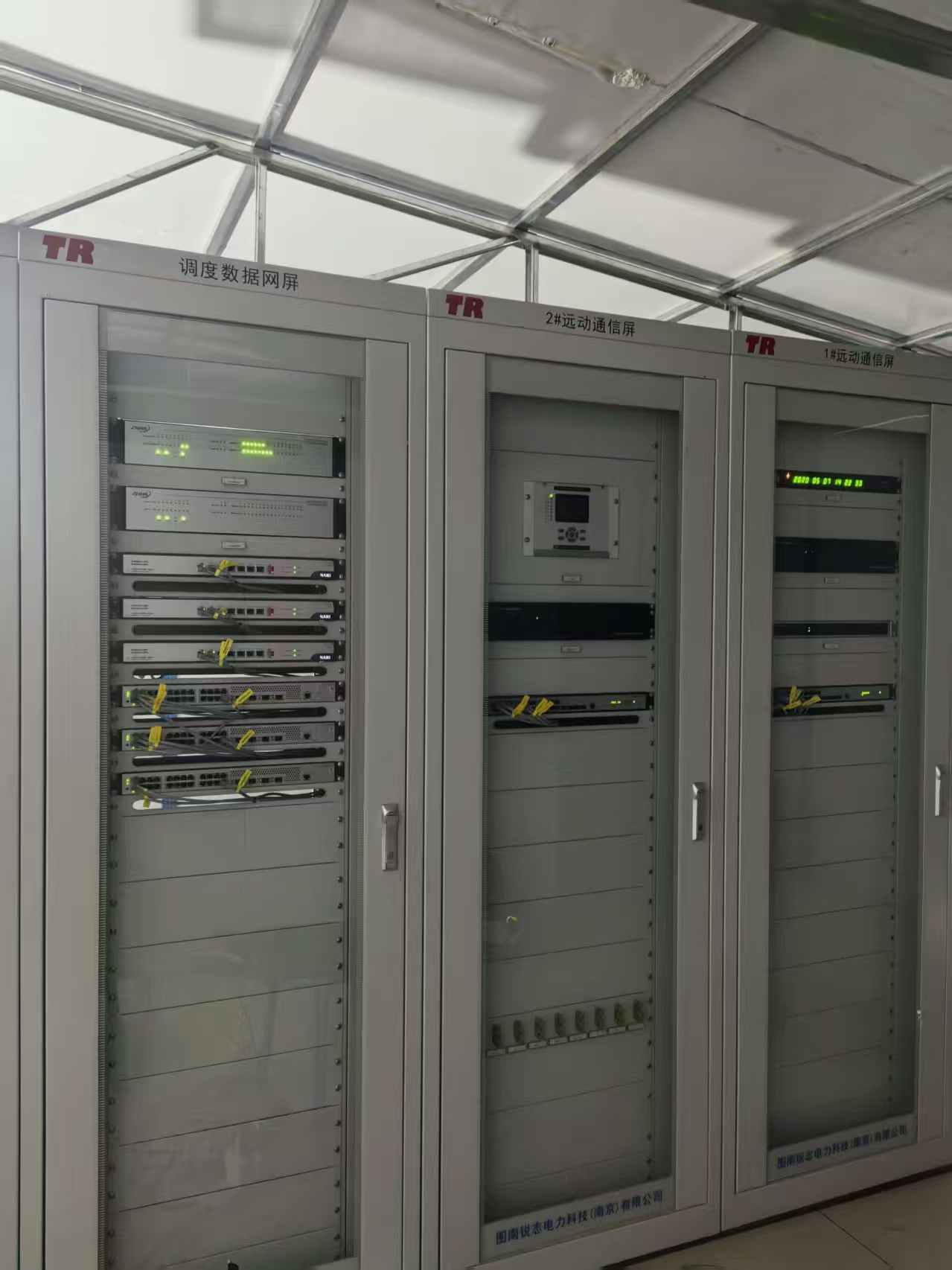

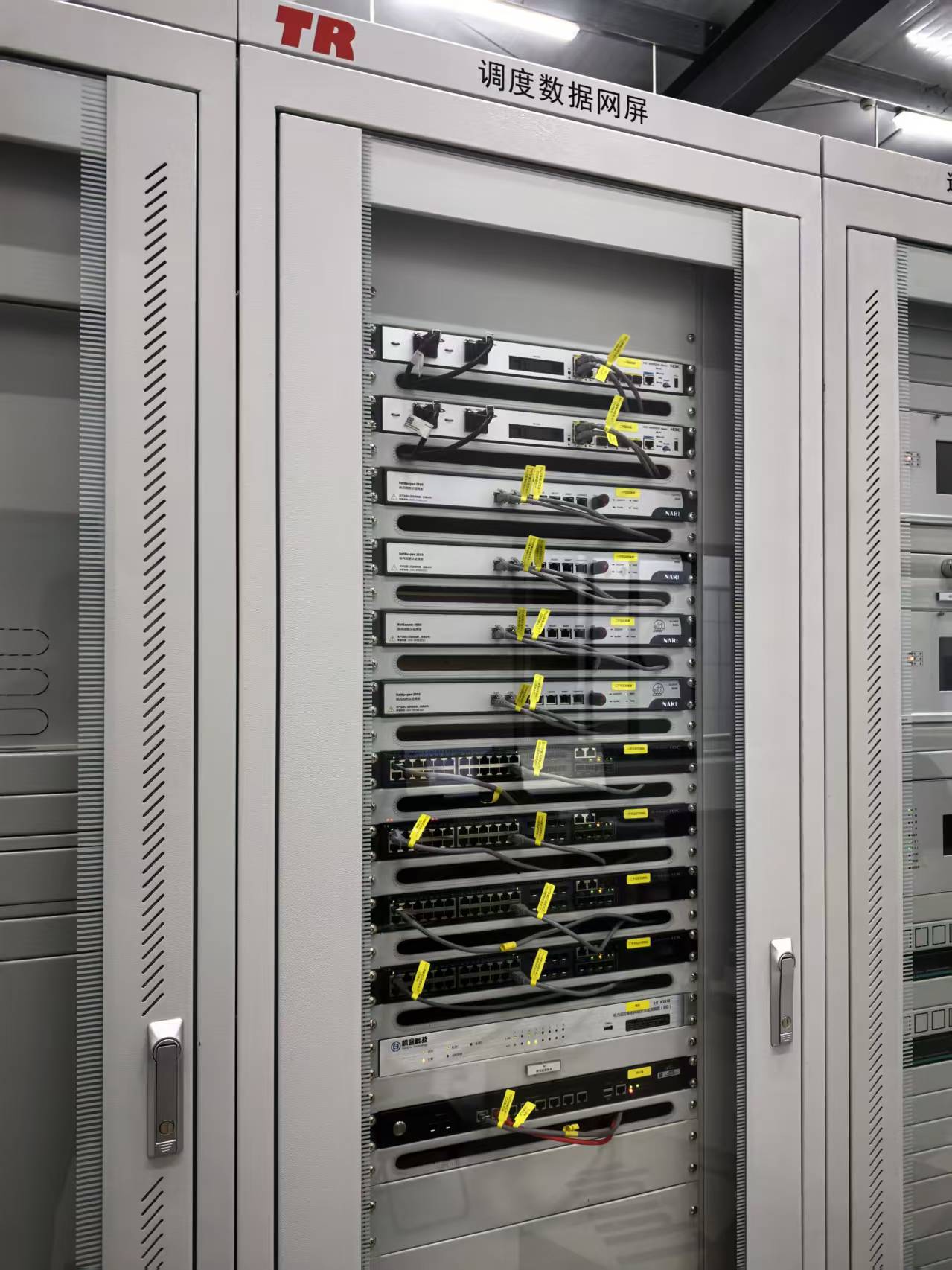

这些安全设备集中安装在一面或几面屏柜内，就是常说的二次安防屏（也称电力专用安全防护屏）。它不参与电气量保护和测控，但直接决定站内监控系统、远动通道是否会被网络攻击渗透——乌克兰电网大面积停电、某能源集团勒索病毒事件，攻击路径都是先攻破管理信息大区，再试图横向渗透进生产控制大区。二次安防屏上的每一台设备，就是堵住这条路径的一道关卡。

一面完整的二次安防屏，通常包含以下几类设备：

横向隔离装置分正向与反向两种，很多人分不清区别：

• 正向隔离装置——数据只能从生产控制大区流向管理信息大区，纯文本单向传输，无任何反向交互通道。例如监控后台把实时数据送Web发布服务器，走的就是正向隔离；
• 反向隔离装置——允许管理信息大区向生产控制大区传数据，但仅允许E文本（纯文本）格式，且数据必须经过RSA数字签名验证，签名不通过直接丢弃，传输速率也刻意压低。例如管理区向生产区下发电量计划数据，走反向隔离。

两者的共同点是物理级单向：隔离装置内部没有任何双向网络连接，管理信息大区即便被攻陷，攻击者也无法借这条链路反向渗透进生产控制系统。这是它与防火墙最本质的区别——防火墙是逻辑隔离，横向隔离装置是物理单向。

变电站的远动数据要通过调度数据网上送地调、省调，这条纵向通道就是"纵向认证"要守的边界。纵向加密认证装置部署在生产控制大区各安全区与调度数据网的接入处，为上下级调度通信建立IP加密隧道：

• 加密——遥测、遥信、遥控报文在装置内完成加解密，链路上传输的是密文，抓包也无法还原；
• 认证——基于数字证书的设备身份认证，非授权装置无法建立隧道，防止非法节点仿冒站端设备接入调度网。

装置的隧道策略、证书由调度侧管理系统统一签发和维护，站端调试时需要完成证书申请、导入与通道联调。若隧道协商失败或证书过期，远动数据将无法上送调度，这也是现场调试中最常见的故障点之一。

这三件设备容易混淆，分工其实很清晰：

• 网络安全监测装置——站内的"安全摄像头"。按调度端要求，采集站内远动装置、保信子站、测控保护装置、监控服务器等设备的通用及安全事件（登录、配置修改、程序下装、外部访问等），通过调度数据网上送调度侧网络安全管理平台，实现全网态势感知。变电站常用II型网安监测装置，接入设备数量与采集方式需在方案设计阶段逐一落实；
• 入侵检测装置——站内的"烟雾报警器"。旁路部署（镜像口方式）在纵向边界或关键网段，基于特征库识别端口扫描、漏洞利用、异常流量等攻击行为并告警。旁路部署的好处是只报警不断网，装置本身故障不影响生产业务；
• 日志审计系统——站内的"黑匣子"。集中收集网络设备、安全设备、主机系统的操作与运行日志，统一存储、检索和关联分析，日志留存不少于6个月。发生安全事件后，靠它还原"谁在什么时间做了什么操作"。
•

恶意代码防范在两个大区的做法不同：管理信息大区部署防病毒软件，病毒库离线更新、定期升级；生产控制大区考虑到实时性要求，不装通用杀毒软件，而是采用应用程序白名单机制——只允许授权的程序和进程运行，任何陌生程序启动即告警阻断，从机制上杜绝病毒执行。

二次安防屏整体配置与运维的五个要点：

1. 分区清晰——设计阶段就把各业务系统划入正确安全区，杜绝跨区乱接网线；
2. 数据流向预先规划——正反向隔离各自承载哪些数据、E文本格式如何定义，投运前明确；
3. 纵向加密策略与证书统一管理——建立证书台账，到期前申请换发，避免通道中断；
4. 网安监测覆盖完整——站控层需上送事件的设备全部接入监测装置，不留盲区；
5. 定期开展风险评估——结合等保测评与调度检查，验证各隔离与加密设备策略配置的有效性。

二次安防屏设备不多，但每一台都对应一条明确的防护原则：横向隔离守住大区边界，纵向认证守住调度通道，网安监测、入侵检测、日志审计提供感知与追溯能力，恶意代码防范守住主机最后一道防线。整套体系环环相扣，缺一不可。如需了解更多二次安防屏的配置方案、设备选型或整改实施服务，欢迎联系 我公司 技术团队，我们将为您提供针对性的电力监控系统安全防护解决方案。
