10kV工商业屋顶光伏二次系统配置方案：后台监控到调度通讯

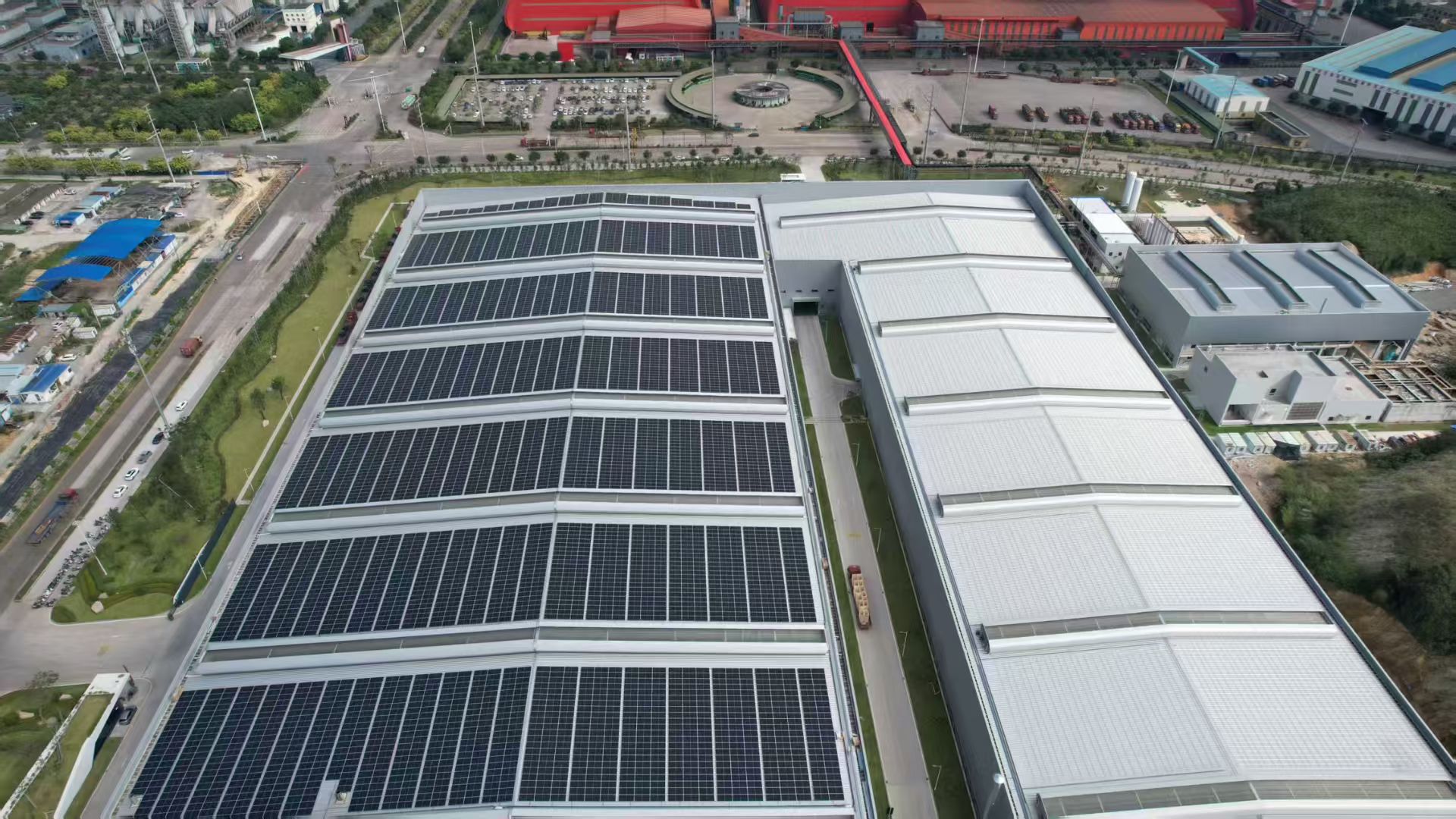

10kV工商业屋顶光伏二次系统配置方案，按实际项目配置清单拆开看，通常由后台监控系统、远动通讯屏、综合保护屏、交直流电源屏、就地分散保护装置以及AGC/AVC一次调频与功率预测系统几大部分组成。这套配置不是随意拼的，调度对并网侧设备有明确要求，缺一块验收就过不去。下面按一份真实的10kV工商业屋顶光伏二次系统配置清单逐屏拆解，给总包和业主一个能直接对表的参考。

一、后台监控系统，全站监视的中枢

后台监控系统是全站二次设备的监视入口，运行人员在监控主机上就能看到各回路的遥测、遥信、遥控、遥调数据。典型配置包括微机监控主机（i5处理器、8GB内存、1TB硬盘、独立显卡）、19寸液晶显示器、监控系统软件、打印机、音响及语音报警装置，成套装在一面2260×800×600的屏柜里。

这里有个细节要注意，监控系统软件现在普遍要求跑国产化环境。实际项目中监控软件采用TY930，配麒麟V10国产操作系统，供货时系统预装好，现场接上显示器就能用。音响和语音报警装置别省，后台值守人员不可能一直盯着屏幕，语音报警能把事故和告警第一时间喊出来。

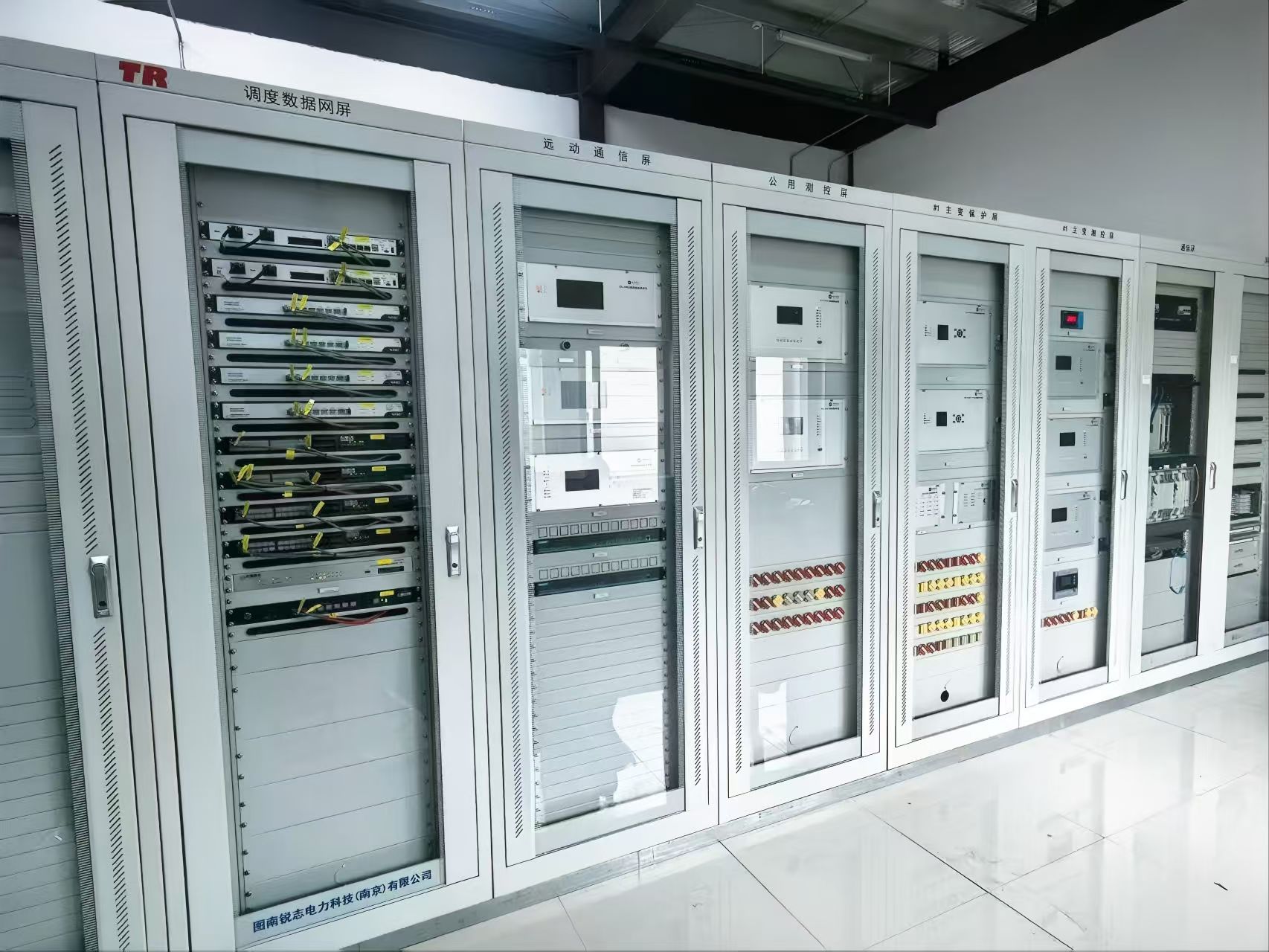

二、远动通讯屏，对调度上送数据的出口

远动通讯屏承担站内数据汇集和对调度上送的任务，是二次系统里和调度打交道最多的设备。典型配置是一台远动管理机加一台通讯管理机，远动管理机（TY920A）负责规约转换和数据转发，通讯管理机（TY920B）负责站内装置的接入，两台设备分工明确，一台出问题另一台还能顶住。对远动和通讯的分工还不清楚的，可以先看什么是通讯管理机这篇文章。

屏内还配了无线加密通讯装置、站控层交换机（S2000-24）和环网交换机（S2000-F2T24），站内装置通过屏蔽双绞线或光纤接入。双北斗同步时钟（ATS1800）给全站装置对时，保证SOE事件的时间戳统一，这个对事故分析很重要，时间对不上，故障前后的事件顺序就排不出来。

三、综合保护屏，并网保护的集中布置

综合保护屏把并网点最关键的几套保护集中放在一面屏里，调试和运维都方便。屏内典型配置包括防孤岛保护装置（TYJ8692）、频率电压紧急控制装置（TYJ8691）、公用测控装置（TY8662）和电能质量在线监测装置。

防孤岛保护是并网项目必配的，电网失压时要在2秒内动作跳开并网点，防止光伏电站孤岛运行。频率电压紧急控制装置按调度下发的定值执行低频低压减载。电能质量在线监测装置实时监测谐波、电压偏差、三相不平衡这些指标，并网验收时要提供监测数据，所以这台装置别省。

四、交直流电源屏，装置供电的保障

保护装置、测控装置必须用直流供电，后台和通讯设备用UPS供电，这是交直流电源屏存在的意义。典型配置分三面：直流充电屏、交流电源柜、蓄电池屏。

直流充电屏装充电模块（20A×3），给蓄电池组充电并输出直流母线。蓄电池屏按65Ah、12V×18只配置，站内交流失电时靠电池维持保护装置运行。交流电源柜里带一台3kVA的UPS，给后台主机、通讯设备、显示器供电。验收时要重点查蓄电池容量和充电模块的均充、浮充状态，这两项出问题，整套二次设备就没了供电保障。

五、就地分散保护，装在现场的装置

就地分散保护装置装在开关柜或箱变里，保护动作不依赖后台，后台坏了它们照样工作。典型配置按回路走：

• 线路保护测控装置（TYL8691）装在并网线路上，负责过流、速断等保护。
• 变压器保护测控装置（TYT8693）装在升压变压器两侧，实现变压器主保护和后备保护，变压器保护的整定配合可参考变压器差动保护一文。
• 光纤电流差动保护装置装在需要差动的回路，两侧通过光纤交换电流量。
• 三合一箱变测控装置（TY8663）把测控、保护、通讯功能合在一起，装在箱变低压室，数据经通讯管理机上送后台。

这些装置的通讯接口一般支持Modbus和IEC104规约，具体接入方式在组屏时按图纸核对，别凭印象接。

六、AGC/AVC、一次调频与功率预测，并网运行的要求

现在10kV并网项目对运行调节能力有要求，分布式电源功率预测及控制系统屏就是干这个的。屏内核心设备是AGC/AVC一次调频装置（TY9200），接收调度指令，调节电站的有功和无功输出。光功率预测系统软件和预测服务器、气象预测服务器负责功率预测，调度需要提前一天的气象和发电功率预测数据。

屏内还配了防火墙（2台）、切换器（热插拔）、显示器和微型气象站。微型气象站采集总辐照度、风速、风向、温度、湿度、气压6项参数，数据通过Modbus或485串口上送预测系统。防火墙接在调度数据网入口，这个位置别省，网络安全是调度考核项。

七、防逆流装置，看并网方式再配

防逆流保护装置（TYJ8693）不是每个项目都配，要看并网方式。余电不上网、自发自用的项目，为了防止功率倒送电网，要配防逆流装置，逆功率越限时跳闸或限制逆变器输出。全额上网的项目没有逆功率问题，不需要配。别照搬配置单，先问清楚项目是自发自用余电上网还是全额上网，再定要不要这台装置。

10kV工商业屋顶光伏二次系统配置，核心是后台监控、远动通讯、综合保护、交直流电源、就地分散保护和AGC/AVC功率预测几大部分，防逆流装置按并网方式取舍。配置思路理清了，选型报价心里就有底。如需完整的二次设备清单、屏面布置图或选型支持，欢迎联系我公司技术团队，我们可以按项目实际并网方式出整套配置方案。
