分布式光伏场站群调群控装置如何与储能系统协同？

分布式光伏场站群调群控装置如何与储能系统协同
       在分布式光伏“四可”改造全面落地的背景下，一个被反复验证的工程真理是：光储融合不是光伏板加储能柜的简单拼接，而是从硬件到算法的一体化设计。当分布式光伏场站接入储能系统后，群调群控装置就不再是单纯控制逆变器的“光伏管家”，而是要升级为统筹光伏、储能、无功补偿、可控负荷的“台区能源调度大脑”。
       本文从协同架构、数据交互、AGC有功协同、AVC无功协同、典型场景、安全约束六个维度，完整拆解群调群控装置与储能系统如何深度协同。

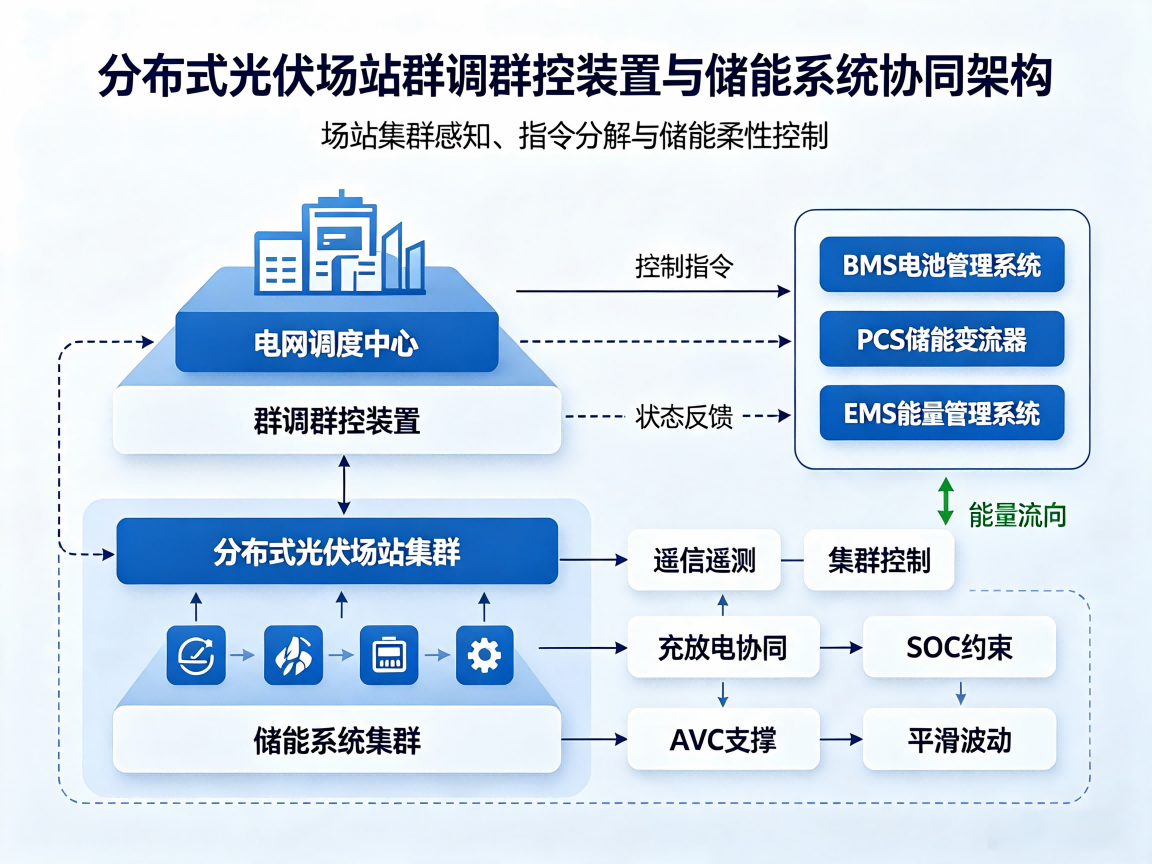

一、协同的总体架构：三层控制，两端贯通
       按照中国电工技术学会《分布式光储广域协同调控系统技术导则》的定义，分布式光储集群由光伏发电系统、储能系统（包括蓄电池和超级电容器等）、负荷以及电网组成，这些组件通过交流母线互联，形成一个联合运行的电力系统。整个协同体系遵循“主站—子站—设备”三级架构：
       主站层（云端/调度侧）：部署多源数据融合与状态估计、新能源出力功率预测、负荷功率预测、主配网协同调频、电网-集群频率/电压自动控制等功能，是全局决策的“大脑”
       子站层（边缘侧）：群调群控装置作为核心子站，接收主站下发的优化指令，结合本地实时状态进行二次分配与执行
       设备层（执行侧）：光伏逆变器、储能PCS、BMS、SVG、智能电表、防逆流装置等
       群调群控装置在其中的定位是“承上启下、统筹本地”——对上通过IEC 104/61850协议与调度主站或聚合平台通信，对下通过Modbus、CAN、IEC 61850等协议与储能PCS、BMS以及光伏逆变器交互。
       这种架构的核心价值在于：光伏与储能不再是各自为战的独立设备，而是在同一套控制逻辑下协同运行。特变电工在大型光储项目中实践的三级控制器架构（站级—方阵级—单元级）通过高速光纤通信将调度延迟压缩至20微秒以下，实现光伏逆变器与储能PCS的毫秒级统一响应，整站光储设备对外呈现为一台统一的“虚拟同步机”。

二、数据交互：群调群控装置与储能“对话”什么
       群调群控装置要与储能系统协同，首先必须建立完整的数据交互通道。按照储能系统通用的通讯分层架构，群调群控装置主要通过以下链路与储能“对话”：
       与PCS的交互（Modbus TCP/CAN/RS485）：
       遥测：有功功率、无功功率、交流侧电压/电流/频率、直流侧电压/电流、累计充放电量、SOC、SOH、运行状态
       遥信：充放电状态、运行模式、报警与保护信息
       遥控/遥调：启停控制、有功功率设定值、无功功率设定值、运行模式切换
       与BMS的交互（CAN 2.0B/Modbus）：
       单体电池电压（全部采集点）、电池簇总电压/总电流
       SOC（荷电状态）、SOH（健康状态）
       电池温度（最高/最低/平均）
       告警和保护信息
       与EMS的交互（Modbus TCP/IEC 104/IEC 61850）：
       接收储能EMS下发的充放电策略与计划曲线
       上报储能实时可调裕度与执行结果
       💡 关键认知：群调群控装置与储能系统的协同，本质上是通过数据交互拿到储能的“实时能力边界”（SOC、可用充放电功率、健康状态），然后将全局调度指令在这个边界内分解为可执行的充放电指令。

三、AGC协同：储能让光伏场站“听得懂”调度指令
       AGC解决的是有功-频率问题。纯光伏场站参与AGC最大的痛点是：光伏只能向下限功率（受光照约束无法超发），上调能力严重受限。储能的加入彻底改变了这个局面。

1. 协同控制逻辑
       当调度主站下发AGC有功目标值时，群调群控装置的分析与分配流程如下：
       步骤一：指令校验。对调度指令进行限值校验、速率校验、状态校验、死区校验四层安全过滤
       步骤二：能力评估。实时计算光伏当前可用出力（受光照、逆变器在线状态约束）与储能当前可调裕度（受SOC、PCS功率约束）
       步骤三：协同分配。根据预设优先级，将总目标值分解到光伏逆变器和储能PCS

2. 储能的四大AGC调节模式
       在光储协同AGC中，储能通常承担以下四种角色之一：
       跟踪计划模式：光伏稳态跟随调度基础曲线，储能动态补偿光伏出力偏差，抵消云层、阴影带来的功率震荡，保证全站总出力与计划值高度贴合
       波动平抑模式：优先抑制秒级、分钟级光伏随机波动，储能小功率、高频次吞吐，大幅提升AGC合格率
       调频备用模式：预留固定储能有功裕度，专门响应电网频率偏移，优先保障电网调频需求
       紧急限发模式：调度下发紧急降出力指令时，储能立即停止放电、快速转入充电状态，配合光伏快速降有功

3. 分配算法的核心原则
       在AGC协同分配中，行业普遍采用“动态偏差100%由储能承担，稳态偏差由光伏均分”的工程算法：
       单台光伏逆变器目标出力 = 调度总目标 × 单台当前可用最大出力 ÷ 全站光伏总可用最大出力
       储能承担所有的动态偏差补偿，确保光伏侧出力平稳，避免逆变器频繁动作导致设备损耗
       极限约束：停机、检修、故障、闭锁、SOC越限的储能PCS分配量强制置0
       青海共和某500MW光储站的实测数据印证了协同效果：在电网频率49.5Hz-50.2Hz范围内，全站AGC响应时间≤2秒，调节误差仅0.5%——这个精度是纯光伏场站难以企及的。

四、AVC协同：无功就地平衡的分级调压
       AVC遵循“无功就地分层平衡”准则——无功功率传输损耗极大，必须场站就地消化、就地补偿。在光储协同场景中，AVC的调压优先级严格遵循：储能PCS无功调节 → SVG静止无功发生器 → 光伏/风机逆变器无功 → 主变有载调压分接头 → 电容器/电抗器分组投切。

1. 储能PCS在AVC中的特殊地位
       储能PCS之所以被排在无功调压序列的第一位，是因为它具有“有功无功解耦”的独特优势——即使在零有功出力（待机）状态下，PCS依然可以向电网发出或吸收无功功率。这是光伏逆变器做不到的（光伏逆变器满发时有功占用了大部分容量，无功调节裕度很小）。

2. 昼夜工况差异化策略
       白天光伏大发：逆变器无功裕度受限，优先启用SVG和储能PCS承担主力调压任务
       夜间光伏停机：逆变器全部容量释放为无功裕度，优先利用逆变器调压，减少SVG和储能动作频次，延长设备寿命

3. 反向闭锁与震荡抑制
       为了避免AVC调节过程中的无功对冲和电压震荡，群调群控装置必须执行严格的闭锁逻辑：
       SVG动态调压过程中，强制闭锁电容、电抗投切
       主变分接头动作后锁定180秒防抖延时
       逆变器无功未达到满载裕度时，闭锁SVG大幅度出力
       电压处于死区范围内，所有无功设备禁止动作

五、典型协同场景：从“被动发电”到“主动支撑”
       群调群控装置与储能系统的协同，在以下典型场景中发挥着不可替代的作用：

场景一：光伏大发防逆流
       当光伏出力超过本地负荷消纳能力、并网点出现功率倒送风险时，群调群控装置同步触发三重动作：
       1. 通过四可装置调控光伏逆变器输出功率，降低出力
       2. 联动储能系统启动充电，吸纳多余电力
       3. 若风险仍未解除，触发防逆流装置切断并网点
       形成“多层防护、协同管控”的格局，既阻断逆流风险，又减少电力浪费。

场景二：台区负荷高峰支撑
       当台区内出现负荷高峰时，群调群控装置联动：
       1. 光伏系统最大化出力
       2. 调度储能系统放电，补充电力缺口
       3. 实现源荷精准匹配，降低台区整体峰荷压力

场景三：削峰填谷与峰谷套利
       在工商业光储一体化项目中，群调群控装置结合峰谷电价机制与企业用电负荷特性，优化储能充放电策略：
       光伏大发时段：储能分区充电，集中消纳富余光伏电量
       用电高峰时段：储能有序放电，抱团支撑台区负荷
       既保障新能源全额消纳，又为企业降低用电成本
       浙江某典型100kW/200kWh台区储能项目测算：年峰谷套利收益约4.3万元，加上需求响应补贴和变压器扩容延期收益，实际回报显著。

场景四：电网故障穿越
       低电压跌落期间：AGC临时闭锁有功调节；AVC强制所有无功设备（含储能PCS）满发容性无功，满足并网低电压穿越标准
       高电压骤升期间：AVC快速输出感性无功吸收电网电压；AGC适度限发有功，避免有功叠加导致电压持续飙升
       故障恢复阶段：采用缓恢复策略，AVC逐步退出无功支撑、AGC缓慢恢复功率跟踪，避免快速回弹引发二次震荡

六、安全约束与通信保障
       光储协同控制对实时性和可靠性要求极高，群调群控装置必须内置完善的安全机制：

1. 通信架构的安全分区
       按照电力监控系统安全防护规定：
       I区（实时控制区）：光伏逆变器、储能PCS、SVG、站内保护、测控装置
       II区（调度交互区）：AGC/AVC控制器、远动装置、EMS、调度数据网设备
       I/II区之间配置横向物理隔离；场站与调度之间配置纵向加密网关（国密SM2）

2. 通信异常兜底策略
       调度通道中断时，AGC自动切换至本地恒功率模式，锁定当前全站有功出力，禁止功率突变
       通信恢复后自动切回自动跟踪模式
       网络中断时本地暂存数据，恢复后自动补传

3. 双机冗余容错
       大型光储场站标配双AGC/AVC主机、双远动、双调度通道，主机常态运行、备机实时热备，故障毫秒级自动主备切换。

4. SOC安全边界约束
       群调群控装置在向储能PCS下发充放电指令时，必须严格遵守BMS上报的SOC边界：
       SOC接近上限时，禁止继续充电指令
       SOC接近下限时，禁止继续放电指令
       SOH（健康状态）欠佳的电池簇，分配更平稳、温和的功率任务，实施“保护性”使用策略

七、工程实践中的协同成效
       长庆油田清洁电力开发项目部基于D5000平台创新开发的分布式光伏群调群控功能模块，构建了从变电站到配电线路再到光伏电站的多层数据聚合模型，将风机、光伏及储能系统纳入统一群调群控体系：
       单次执行周期不超过180秒
       潮流控制达标率提升至98%
       人工干预频次下降85%
       这一案例证明：群调群控装置与储能系统的深度协同，不仅能平抑配网电压波动、提升光伏消纳率，更能从根本上提高含高比例分布式光伏的配电网电能质量和供电可靠性。
       南网科技研发的“高比例分布式光伏与配电网储能就地自主协调控制装置”，通过配电网功率-电压敏感性的储能充放电策略和光伏出力控制，平抑配网电压波动；基于功率补偿电流协同调节的节点电压控制策略，实现节点电压精准控制——这代表了台区光储协同技术的最新工程方向。

结语
       分布式光伏场站群调群控装置与储能系统的协同，本质上是将分布式光伏从“被动发电单元”升级为“主动支撑资源”的关键技术路径。它通过三个层面的深度融合实现协同价值：
       数据融合层面：群调群控装置实时汇聚光伏逆变器、储能PCS、BMS、SVG、电表的全景数据，构建台区“能源资源池”的统一画像。
       策略协同层面：在AGC中有功分配遵循“动态偏差100%由储能承担，稳态偏差由光伏均分”；在AVC中遵循“储能PCS无功调节优先、SVG其次、逆变器兜底”的分级调压序列。
       执行协同层面：通过IEC 104/61850北向对接调度，通过Modbus/CAN/IEC 61850南向控制设备，在毫秒级时间尺度上实现光伏逆变器与储能PCS的统一响应，使整个光储场站对外呈现为一台“虚拟同步机”。
       随着GB/T 34932-2025《分布式光伏发电系统远程监控技术规范》的实施和各省“四可”改造的深入推进，群调群控装置与储能系统的协同能力，已经成为评估分布式光伏场站并网性能的核心指标。对于电站业主和EPC总包方而言，理解并掌握这套协同机制，不仅关乎并网验收能否通过，更决定了电站在未来辅助服务市场、虚拟电厂聚合、台区灵活调节等新型电力系统场景中的价值兑现能力。
       选型时的关键判断标准是：群调群控装置是否具备完整的光储协同控制算法（而非仅数据采集）、是否支持与主流储能PCS/BMS的协议对接、是否具备SOC边界约束与电池健康感知能力、是否满足AGC/AVC响应时间和控制精度的验收指标。把这四点核实清楚，光储协同的价值落地就有了坚实保障。
