10kV光伏防孤岛保护动作时间要求多少?标准与整定详解

10kV光伏防孤岛保护动作时间,是分布式光伏并网验收必查的一个硬指标。验收现场电网公司会让总包单位模拟电网失电,实测防孤岛装置从检测到异常到跳开并网开关的总时间,超过要求值就直接判整改。很多总包单位对此没有系统认识,买来的装置时间参数说不清楚,调试时定值也不规范,验收被卡是常事。10kV光伏防孤岛保护动作时间到底多少,跟并网等级、电网公司要求、装置选型都有关系,下面逐个讲清。

防孤岛保护动作时间的国标依据是 GB/T 50866《光伏发电并网逆变器技术规范》和 GB/T 19939《光伏发电并网接入技术规范》。两个标准对 10kV 等级的具体要求有差异,实际项目里要看当地电网公司采纳哪个版本。

国标对防孤岛保护动作时间的要求是分级的。380V 等级低压并网,要求动作时间不大于 2 秒。10kV 等级中压并网,要求动作时间不大于 0.5~2 秒,具体值看省份电网规定。35kV 等级中压并网,要求动作时间不大于 0.5 秒。电压等级越高,要求越严格,因为电压越高、容量越大,孤岛运行时对电网检修人员和设备的危害越大。

这里有一个常被混淆的点:防孤岛保护动作时间分两类。一类是被动式防孤岛,靠监测并网点电压、频率、相位的异常来判别孤岛,典型动作时间是 0.2~0.5 秒。另一类是主动式防孤岛,通过注入扰动信号让并网点电气量出现偏移来判别,典型动作时间是 0.1~0.2 秒。10kV 光伏项目里普遍是两种方法混合使用,先被动检测,触发后主动注入扰动确认。

各省电网公司在国标基础上会加严要求,实际项目里以接入审查意见为准。比较常见的几个版本:华东某省要求 10kV 防孤岛动作时间不大于 0.5 秒,华北某省要求不大于 0.2 秒,华南某省按 IEC 62116 测试方法验证、要求不大于 1 秒。验收前一定要先拿到当地电网的具体执行细则。

10kV 光伏防孤岛保护要整定的参数有四个。第一是频率阈值,工频 50Hz 系统下,高频跳闸一般 51.5Hz、低频跳闸 49.5Hz,这是行业通用值。第二是电压阈值,过压跳闸 110%Un 即 11kV,欠压跳闸 85%Un 即 8.5kV,有些省份要求更严。

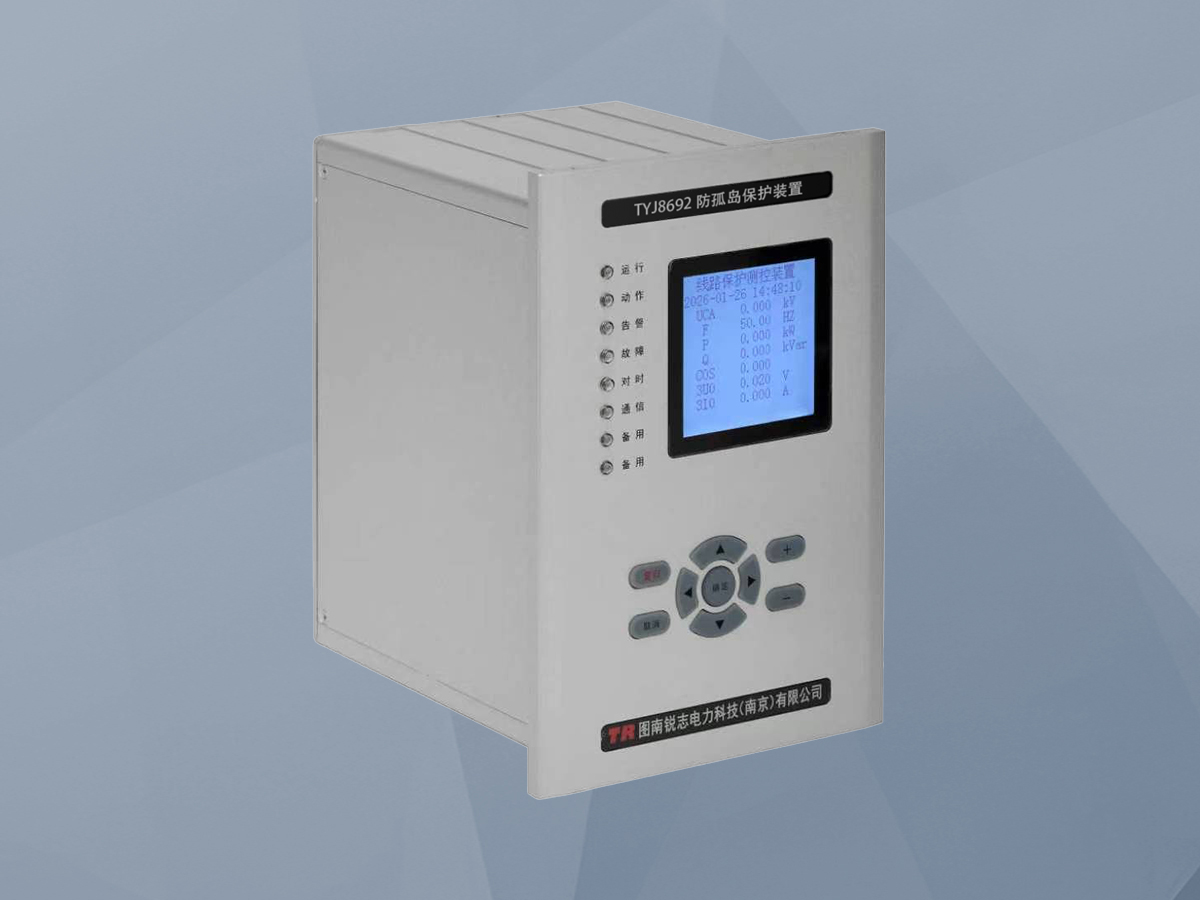

第三是动作时间,即检测到异常到发出跳闸命令的总时长。这个时间是验收必查项,要求实测不大于电网公司的规定。TYJ8692 防孤岛装置的实测动作时间典型是 80~120ms,远低于 0.5 秒的国标上限。第四是返回系数,指频率或电压从越限恢复到不动作状态的差值,一般取 0.05~0.1,防止在临界值附近反复动作。

整定这四个参数有几个常踩的坑。第一个坑是频率定值过紧,如把高频跳闸定在 51.2Hz,正常电网频率波动就可能误动。第二个坑是电压定值过松,如把欠压跳闸定在 80%Un,实际系统发生单相接地故障时电压降到 70%Un 才跳闸,保护失去了意义。第三个坑是动作时间定得过短,导致动作出口的继电器未完成合闸就发跳闸,造成并网开关辅助触点烧损。

实测定值要严格按电网公司下发的定值单,逐项实测记录。验收表格里会有"频率/电压边界跳闸测试"、"电压异常跳闸时间测试"、"频率异常跳闸时间测试"、"主动式防孤岛扰动信号注入测试"等几项,每项都要现场实测并签字盖章。故障录波屏需要记录防孤岛动作的完整波形,这是验收报告的必备附件。

10kV 光伏项目里有一个绕不开的问题:逆变器自带防孤岛功能,并网柜又专门装了防孤岛装置,这两者怎么配合?逆变器内置防孤岛是 IEC 62116 标准要求,所有并网逆变器必须有这个功能。当电网失电,逆变器内置防孤岛会在 1~2 秒内检测到异常并停机,自身不再向电网送电。

这个功能的局限是逆变器只能保证自己停机,不能保证光伏场站的所有电源都断开。10kV 光伏场站通常有箱变、汇流箱、监控后台等多个设备,逆变器停了,场站内的小电源(直流屏、UPS 供电)仍可能维持局部供电,这种情况下场站内的母线还带电,检修人员进入仍然危险。所以电网公司要求在并网点专门装一台防孤岛装置,跳开并网开关,把整个场站与电网物理隔离。

两者的配合原则是:外加防孤岛装置必须比逆变器内置防孤岛动作更快。也就是并网点的防孤岛装置要在 0.5 秒内跳闸,逆变器内置防孤岛在 1~2 秒内停机,这样场站优先与电网断开,再由逆变器慢慢停机。如果反过来,场站还没断开逆变器先停了,会出现短暂送不出电又受不进来电的尴尬状态。

实际项目里还有一种特殊情况:多台逆变器并联运行,各自防孤岛判别可能因为采样不同步而出现误判。外加的 TYJ8692 防孤岛装置通过监测并网点公共电气量,可以一次性判别整个场站的孤岛状态,比逆变器各自判别更可靠。这就是为什么电网公司要求必须独立装一台防孤岛装置,不允许只用逆变器内置防孤岛。

10kV 光伏防孤岛保护验收时,电网公司常会发现的几个问题。第一个是动作时间超标,实测发现总时间大于 0.5 秒。原因通常是装置出口继电器的动作时间过长,或者跳闸回路串了其他环节。解决办法是更换快速继电器,或者把防孤岛装置的跳闸出口直连并网开关跳闸线圈,不经过中间继电器。

第二个是动作之后不能复归。电网失电状态下防孤岛装置跳闸,当电网恢复供电后,装置需要自动复归到正常工作状态。有些装置的复归逻辑设置不对,跳闸后必须人工到现场复归,这种情况下电网公司也不接受。TYJ8692 内置自动复归逻辑,检测到电网电压恢复正常且频率稳定后自动复归。

第三个是检同期合闸不通过。电网恢复后重新合并网开关时,要检同期防止冲击电流。如果检同期参数设置过严,电网恢复后合不上闸;设置过松,容易冲击电网。整改办法是调整同期参数,频差 0.5Hz、压差 5%、相位差 20 度是常用范围。

第四个容易被忽视的是防孤岛装置的电源问题。防孤岛装置本身要供电,常见做法是接并网柜内的小型 UPS,断电后 UPS 还能维持装置运行一段时间。但如果 UPS 选型过小,断电后 1~2 分钟 UPS 耗尽,装置也失去防孤岛能力,这种情况下反而不安全。整改办法是用容量合适的 UPS 或者从直流屏单独引一路电源。

10kV 光伏防孤岛保护动作时间的核心要点:国标 10kV 等级要求不大于 0.5~2 秒,实际以省网公司接入意见为准。整定参数包含频率阈值、电压阈值、动作时间、返回系数四项,要严格按照电网定值单逐项整定。外加防孤岛装置必须比逆变器内置防孤岛动作更快,保证场站优先与电网断开。验收时四项必查:动作时间、复归逻辑、检同期、装置电源。如需针对具体电网公司要求做防孤岛装置选型与定值整定,可联系我公司技术团队,电话/微信同号,我们提供选型清单与验收配合支持。
