10kV光伏并网柜是分布式光伏接入电网的最后一道设备,常被并网柜厂家当成交钥匙产品销售,实际项目中并网柜的二次保护才是验收时电网公司重点查的内容。并网柜至少要配四类保护:过流三段、零序过流、低电压、防孤岛,任一项缺失或定值不合理都会被打回整改。本文以并网柜内一次主回路为切入点,讲清微机保护装置型号选型与定值整定方法。

10kV光伏并网柜常见一次配置是:10kV电源进线侧接并网开关柜,柜内真空断路器串电流互感器3台,PT柜串电压互感器2台,后接光伏主变升压至更高电压等级或直接并入10kV母线。光伏电站侧接箱变低压侧或逆变升压后,经电缆或母线桥进入并网柜。并网柜微机保护的核心是确保故障状态下快速切除并网开关,防止光伏侧故障倒灌电网。

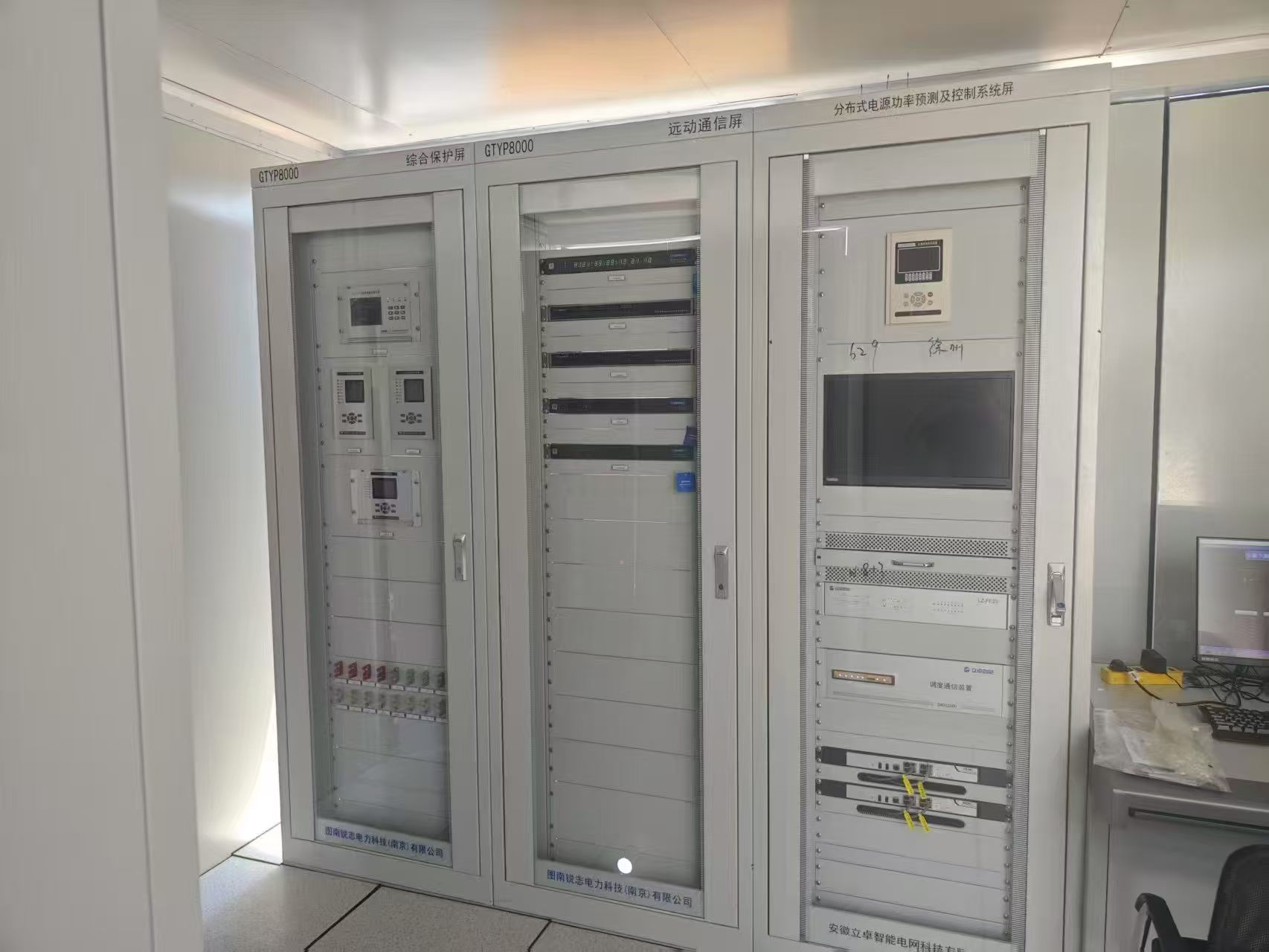

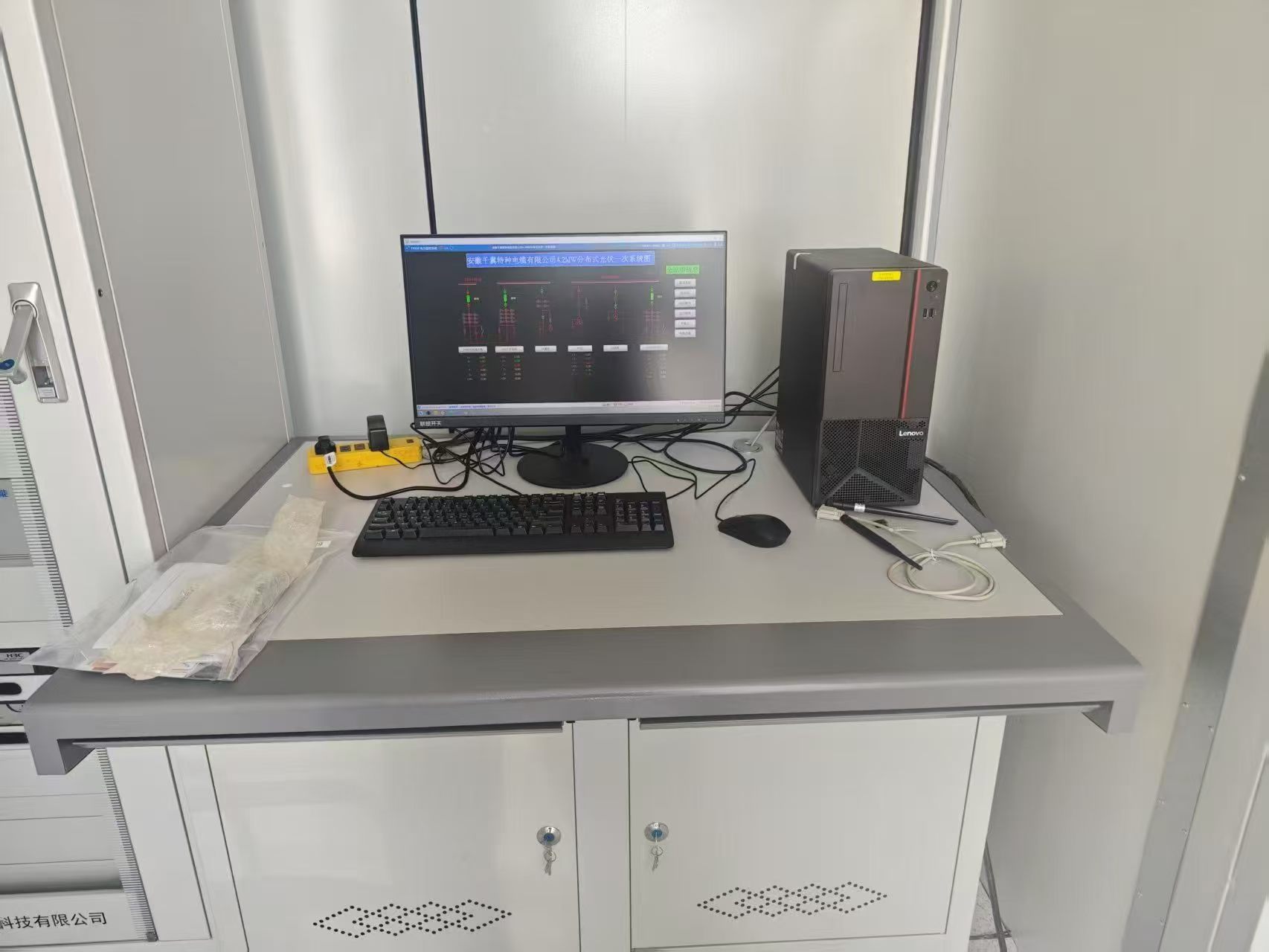

保护需求来源分三层。第一层是国家与行业标准,GB/T 19963.1-2021《光伏发电站接入电力系统技术规定》要求并网柜具备过流、低电压、防孤岛等保护。第二层是电网公司并网协议,各地电网公司会下发《分布式光伏并网技术要求》,通常还要求检同期重合闸、零序过流、双向功率计量。第三层是总包单位内部规范,涉及保护定值上下级配合、通讯规约、电能质量监测等。通讯管理机负责把这些保护装置的信号统一上送调度主站。

并网柜内通常用一台微机保护测控装置兼顾保护、测控、通讯、录波四大功能,主流选型分两类。一类是TY8690系列(如TYL8691线路保护测控装置),工作电源AC/DC86~264V,15路自定义开入,双以太网+单RS485接口,故障录波,适用于10kV中置柜、环网柜。另一类是TY8690U系列(如TYL8691U线路保护),开入扩展到16路,其余参数基本一致。两类装置外形与开孔尺寸一致,实际选型时根据项目开入量与对接的综自系统要求选一种即可。

选型的关键参数看四点:第一,工作电源必须支持AC/DC86~264V宽幅输入,因为站用变在故障状态下可能输出降到额定电压的60%,宽幅电源能保证保护装置不掉电。第二,额定输入5A/100V是行业标准,可以直接接入常规CT/PT二次回路,不用额外配置变送器。第三,通讯接口双以太网+单RS485足够对接调度主站与后台监控,再扩展可以选配光纤以太网。第四,B码和NTP对时是必须项,故障录波和事件顺序记录(SOE)的时间戳精确到毫秒,全站对时精度不达标会导致事故分析时序错乱。

工程项目中并网柜的微机保护还有几个细节需要关注。开入量需要覆盖:并网开关位置、隔离刀闸位置、紧急停按钮、本地/远方切换、弹簧储能状态、保护动作信号,常用方案是12~15路开入刚好够用。出口方面至少要有3组:跳并网开关、信号到监控后台、启动失灵保护(当配置双套保护时)。录波通道一般配16路模拟量+32路开关量,足够覆盖并网柜的全部信号。故障录波屏在大型项目中独立成屏柜,而10kV并网柜级别通常把录波功能整合到微机保护装置内部。

过流三段整定是并网柜保护的核心工作。设并网柜CT变比为Kc,光伏主变容量为Sn,系统短路容量为Ss。过流一段(电流速断)按躲过本段线路末端最大三相短路电流整定,动作电流Idz1=Krel×Id.max/Kc,其中可靠系数Krel取1.3,Id.max为最大运行方式下本段末端三相短路电流,动作时间0s(瞬时段)。过流二段按与下级箱变低压侧过流保护配合,动作电流Idz2=Krel×Id2.max/Kc,可靠系数Krel取1.1~1.2,Id2.max为下级保护配合电流,动作时间0.3~0.5s。过流三段按躲过最大负荷电流整定,Idz3=Krel×Ifh.max/Kc,可靠系数Krel取1.2,动作时间0.9~1.2s,作为后备保护。

零序过流保护用于检测单相接地故障。10kV系统多为小电流接地方式(中性点不接地或经消弧线圈接地),单相接地时流过故障点的电流较小,但长期带故障运行会导致设备绝缘损坏。零序过流定值一般按躲过本段最大电容电流整定,Idz0=Krel×Ic.max,可靠系数取1.5~2.0。动作时间按与下级零序保护配合,典型1.0~1.5s,接地变保护时取0.5s。零序电流可以接专用零序CT(变比50/1A或100/1A),也可以用三相CT合成,后者精度差些但成本低。

防孤岛保护是并网柜的强制配置,功能是电网失电后快速切除并网开关,防止光伏侧独立带电运行危及检修人员安全。防孤岛判据有两类:被动式(检测电压、频率异常)和主动式(主动注入扰动信号)。10kV并网柜内通常用TYJ8692防孤岛保护装置,具备被动式低电压、过电压、低频、高频四类判据,动作时间≤100ms,符合国标GB/T 19939要求。

重合闸配置有讲究。并网柜重合闸需要"检无压"或"检同期"两种方式之一,目的是在电网恢复供电时安全合闸,避免非同期合闸造成设备冲击。检无压指并网点无电压时才能合闸,主要用于线路侧失电后恢复;检同期指并网点电压与电网侧电压满足相位、幅值、频率条件才能合闸,主要用于环网或双电源切换。光伏并网柜常用检无压+检同期组合模式,重合闸次数1次,重合闸时间15~25s,超出后闭锁重合闸并告警。

实际项目验收时,重合闸逻辑试验是必查项。试验方法:模拟瞬时故障(让保护跳闸,故障电流持续0.1s后消失),观察并网开关是否在设定时间内重合闸成功。试验要分别做检无压和检同期两种模式,确保两种条件下都能正确动作。调试时如果发现重合闸不启动,先查控制字"重合闸投入"是否置1,再查开入"弹簧储能"和"开关位置"是否正确,最后查"充电完成"标志是否置位。详细动作逻辑可参考变压器差动保护中的逻辑说明,差动保护与线路保护在重合闸控制字结构上是一致的。

10kV光伏并网柜典型配置清单如下:

并网验收时电网公司通常查四类文件。第一类:定值清单与整定计算书,包括过流三段、零序、低电压、防孤岛各项的整定依据。第二类:型式试验报告,微机保护装置需要提供国网或省级检测机构的型式试验报告。第三类:出厂试验报告,包括保护动作时间、动作精度、对时精度等实测数据。第四类:现场调试报告,记录每一项保护的动作值、动作时间、与调度联调数据。实际项目中最常被退回的是第二类(试验报告过期或缺失),其次是第四类(现场调试记录不完整)。

10kV光伏并网柜微机保护配置的核心是装置选型与定值整定。装置选型看开入路数、出口接点、通讯接口、对时方式;定值整定以过流三段为基础,叠加零序、低电压、防孤岛,重合闸按检无压+检同期方式配置。验收时四类文件缺一不可。如需获取并网柜典型配置清单或定值单模板,可联系我公司技术团队,电话/微信同号,我们将根据项目容量与并网点短路容量提供针对性定值单参考。
