问：10kV光伏线路保护测控装置需要整定哪些内容？
10kV光伏线路保护测控装置主要整定过流一段、过流二段、过流三段、零序过流和重合闸。计算时先把系统最大、最小运行方式下的短路电流算准，再按躲过最大负荷、保证末端灵敏度和上下级配合三条原则取值，最后结合一次设备参数写进TYL8691线路保护装置。本文以10kV分布式光伏集电线路为例，给出定值计算思路和验收检查项。

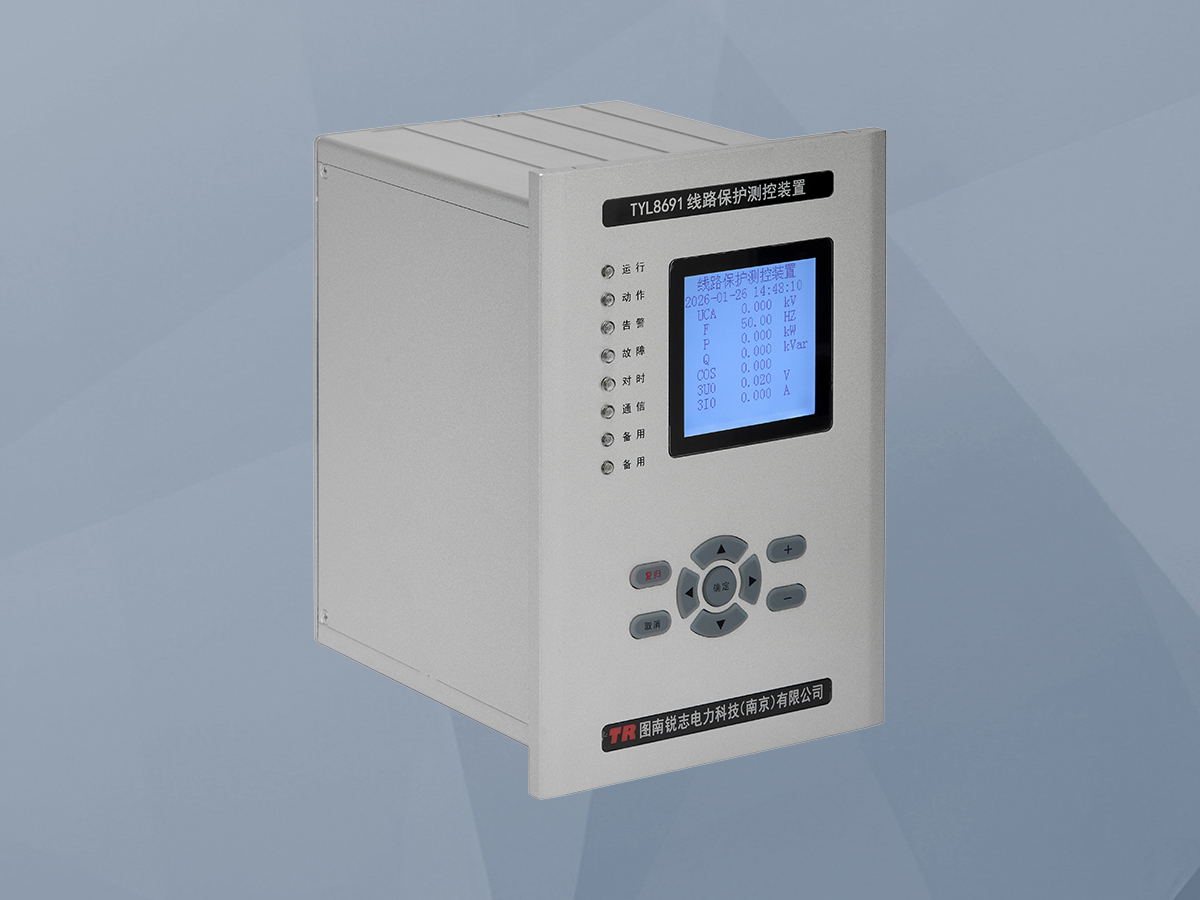

根据《TR图南锐志产品选型手册2026》资料，TYL8691线路保护测控装置用于10kV开闭所、配电室和分布式光伏集电线路，工作电源AC/DC 86～264V，额定输入5A/100V，标配15路开入自定义、双以太网加单RS485接口、B码和NTP对时。

在10kV光伏项目中，线路保护测控装置通常配置三段式电流保护、零序过流保护、三相一次重合闸、低频低压减载、过负荷告警。光伏电源短路电流特性与电网侧不同，逆变器提供的短路电流一般只有额定电流的1.2～1.5倍，定值整定时不能把常规变电站算法直接搬过来。

问：过流保护三段定值具体怎么取？
过流一段按线路末端最大三相短路电流整定，可靠系数取1.2～1.3，返回系数取0.9。公式写成：I_dz1 = K_k × I_d.max / K_f。实际项目中，光伏侧短路电流小，一段定值往往比常规线路低很多，灵敏度校验要重新做。

过流二段要保护线路全长，按最小运行方式下线路末端两相短路校验灵敏度，灵敏系数一般不小于1.5。公式：I_dz2 = K_k × I_dz1下级 / K_f，延时比下级一段大一个时间级差，通常取0.3s。

过流三段按躲过线路最大负荷电流整定。光伏白天发电时潮流可能反向，整定时要把反向最大负荷也考虑进去。公式：I_dz3 = K_k × I_fh.max / K_f，可靠系数取1.15～1.2，延时一般取0.5s～1.0s。

问：10kV光伏线路零序保护和重合闸怎么设？
零序保护要看接地方式。10kV系统经小电阻接地时，单相接地电流大，零序过流可按一次接地电流的20%～30%整定，延时0.3s～0.5s。不接地或经消弧线圈接地系统，接地电流小，零序保护灵敏度往往不够，可改配绝缘监测或小电流接地选线。

重合闸在光伏并网线路里要谨慎使用。常规配电网线路跳闸后重合成功率较高，但光伏逆变器在故障切除后需要重新并网，电压恢复时间比电网长。如果重合闸无检线，可能在逆变器还没准备好时再次合闸，导致二次冲击。实际项目中，光伏线路重合闸多与检无压或检同期配合，是否投入要按调度文件执行。

TYL8691装置支持三相一次重合闸，可设置重合闸延时、检无压定值、检同期角度。调试时把定值单上的"重合闸方式"一栏写清楚，避免运行人员和保护班理解不一致。

以一个容量5.98MW的10kV分布式光伏项目为例，集电线路采用电缆直埋，线路长度约1.2km，CT变比400/5，最大负荷电流约345A。按上述原则计算，定值可设为：

• 过流一段：二次定值7.5A，延时0s，对应一次电流600A，躲过线路末端最大短路电流。
• 过流二段：二次定值5.2A，延时0.3s，对应一次电流416A，作为下级箱变低压侧故障的近后备。
• 过流三段：二次定值2.8A，延时0.8s，对应一次电流224A，躲过最大负荷并兼作远后备。
• 零序过流：二次定值1.0A，延时0.5s，按小电阻接地系统单相接地电流校验。
• 重合闸：检无压投入，重合延时1.0s。

这只是一个示例，实际整定必须结合一次系统阻抗、逆变器限流能力、上下级保护和当地调度规程。总包单位拿到定值单后，最好让二次厂家和保护班共同会签。

验收时除了看定值单，还要核对装置采样、保护传动和通讯对点。常见问题有三类：

1. CT极性反接：光伏线路潮流白天反向、夜间正向，极性接反会导致功率方向错误，甚至影响差动保护和方向元件判断。验收时用一次通流法确认极性。
2. 定值照搬常规配网：光伏短路电流小，直接照搬电网侧定值会造成保护灵敏度不足或误动。要按逆变器参数重新核算。
3. 重合闸方式未明确：并网线路是否投重合闸、检无压还是检同期，必须在定值单和运行规程中写清楚，避免运行方式切换时误操作。

另外，保护动作事件和故障录波要接入保信子站或故障录波屏，方便电网公司事故分析。TYL8691线路保护装置本身支持故障录波，录波文件可通过FTP或IEC61850上送，调试时别忘了配置录波触发条件和存储路径。
