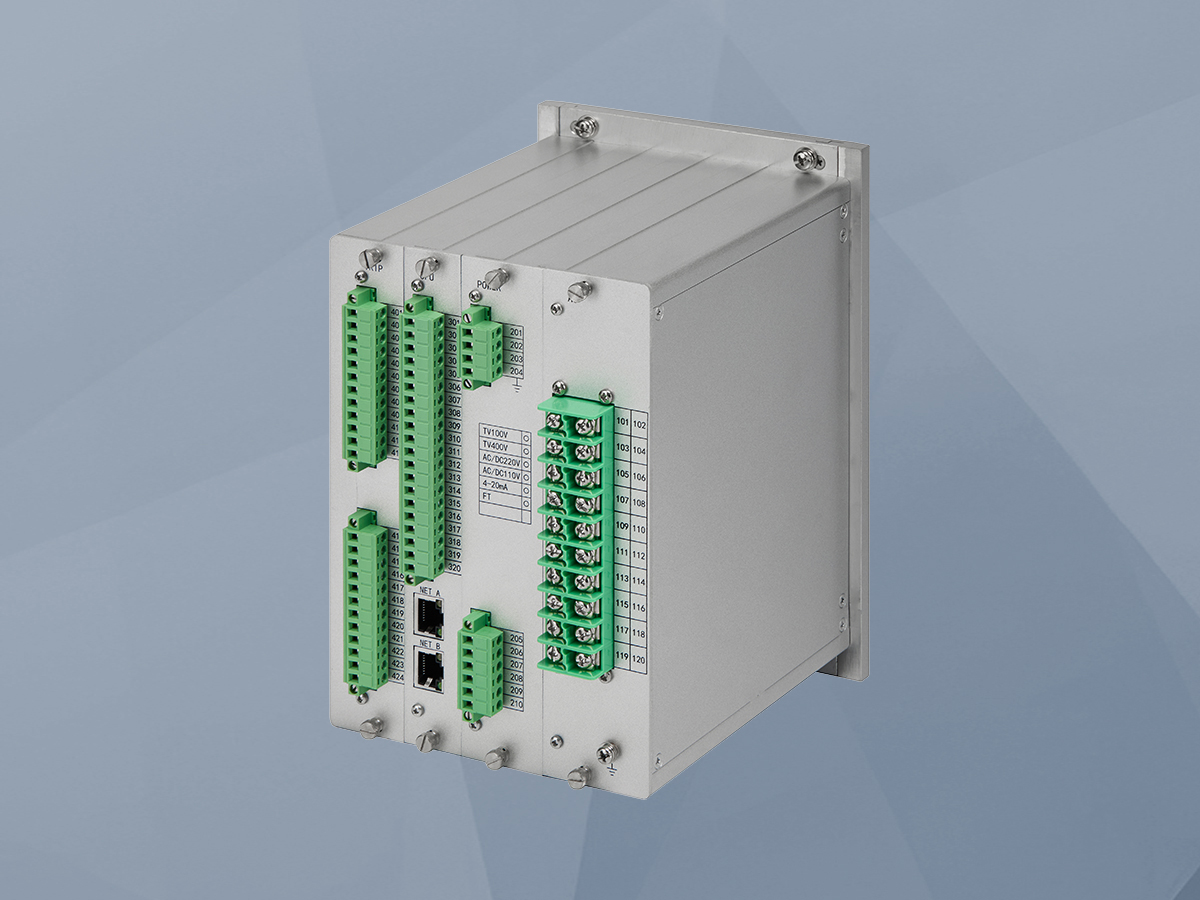

TYV8693C PT重动保护装置

一、PT重动保护装置的概述
      PT重动保护装置是变电站自动化系统中保障电压回路可靠性的核心控制与保护设备。在单母分段或双母线系统中，每段母线配置独立的电压互感器为其供电设备提供电压信号。当任一组PT因检修或故障需退出时，该段母线上的保护、测量、计量装置将失去电压基准，可能导致低电压保护误动、方向保护失效等问题。本装置基于高性能处理器和实时操作系统设计，其核心使命是作为两组PT二次回路的智能“开关”与“卫士”。它通过实时采集两段母线的电压和开关量状态，在满足“一次设备并列运行、且仅一组PT投入”的严格安全逻辑下，自动执行二次电压的并列操作，实现电压源的无缝切换。同时，装置持续监测PT本体及二次回路健康状况，执行过压、低压、接地保护及断线告警，构成了对电压互感器从一次设备到二次回路的全方位监控与防护体系，是提升变电站运行可靠性和自动化水平的关键环节。
二、PT重动保护装置的主要功能
1.  PT自动并列与解列
      装置的核心控制功能。其动作逻辑遵循“一次并列优先于二次并列”的严格原则。装置持续监测母联（分段）断路器的合位信号以及两组PT手车的“工作”、“试验”位置信号。仅当检测到“母联断路器在合位”且“一组PT在工作位，另一组PT在明确的非工作位（如试验位）”时，装置才开放自动并列逻辑，驱动内部大容量并列继电器动作，将两组PT的二次绕组（包括测量绕组和保护绕组）对应相别并联。当母联断路器分闸或PT状态改变时，装置自动执行解列操作，防止不同电源系统的PT二次侧误并列。
2.  PT本体电气量保护
      过电压保护：持续监测母线线电压。当电压持续超过整定值，可能危及PT绝缘或反映系统过电压时，经可设延时发出告警或跳闸信号。
      低电压保护：当三相线电压均低于整定值，可能因母线失压或PT二次回路严重异常所致，经延时发出告警信号。
      零序过电压保护（绝缘监察）：专门监测PT开口三角绕组的电压（3U₀）。在小电流接地系统中，当发生单相接地故障时，3U₀升高，装置经延时发出“母线接地”告警信号，辅助运行人员定位故障。
3.  PT二次回路异常监测
      PT断线检测：装置采用多判据综合识别PT二次回路断线。主要判据包括：①三相电压均低于极低门槛（如8V），判为三相失压；②三相电压矢量和大于门槛值，但最小线电压过低（如小于16V），判为两相或单相断线；③三相电压矢量和大于门槛，且最大与最小线电压差值过大。该功能能及时暴露PT熔丝熔断、接线松动等隐患。
4.  全景数据采集与远程监控
      装置高精度采样两段母线的所有电压量，可实时显示各相电压、线电压、零序电压、频率及相位。所有采集的遥测、遥信数据及装置自身状态信息，通过标准通信协议（如IEC 61850）上传至站控层监控系统，实现远程集中监视。
5.  故障信息管理
      装置具备完善的“黑匣子”功能。任何保护动作、开关量变位、定值修改、装置告警等事件均被记录在带有时标的事件顺序记录（SOE）中。当发生PT断线、母线接地等故障时，可自动触发录波，记录故障前后电压波形（COMTRADE格式），为故障分析提供第一手资料。
三、PT重动保护装置的工作原理
      PT重动保护装置的工作原理围绕“状态实时感知、逻辑安全判断、控制可靠执行、信息完整管理”的技术链条展开。
1.  运行状态实时感知与采集
      装置通过电压变换模块采集来自两组PT二次侧的A、B、C、N相电压及开口三角电压（3U₀），转换为内部可处理的小信号。同时，通过光电隔离的开入量采集模块，实时读取母联断路器位置（HWJ/TWJ）、I/II母PT手车位置、并列功能投退压板等开关量状态。这些模拟量和开关量经高速ADC转换和防抖处理后，送入主CPU。
2.  并列逻辑的智能判断与条件闭锁
      CPU内的逻辑处理单元周期性地执行并列条件判断。首先校验“PT并列”功能软压板是否投入。随后，对采集的开关量进行逻辑运算，判断是否同时满足：条件A（一次并列）：母联断路器合位为真；条件B（PT状态互斥）：一组PT在工作位，另一组PT在明确的非工作位。仅当A与B同时为“真”时，并列逻辑才被激活并生成并列命令。此双重闭锁设计有效防止了在两段母线分列运行或两组PT同时投入时的误并列。
3.  保护功能的算法实现
      在逻辑判断的同时，CPU并行执行保护算法。过电压/低电压保护计算各线电压有效值并与定值比较；零序过电压保护计算开口三角电压有效值；PT断线检测则执行复杂的多判据算法，如判断三相电压矢量和、最小线电压等，综合判别断线类型。所有算法确保准确区分系统真实故障与PT二次回路异常。
4.  控制输出与信息管理
      一旦并列逻辑满足，CPU驱动指定的并列继电器组动作，物理连接两组PT二次回路。保护功能满足动作条件后，则驱动对应的告警或跳闸继电器出口。所有动作事件、实时数据、录波文件均被存入非易失性存储器。通信管理模块响应后台系统的查询，按既定规约（如IEC 61850）打包并发送数据，实现信息的互联互通。
四、PT重动保护装置的特点
1.  逻辑严谨，安全闭锁可靠
      装置将“一次并列先于二次并列”的核心原则固化为硬件逻辑和软件判据，通过母联位置、PT位置等信号实现多重条件闭锁，从根本上杜绝了电压互感器二次侧误并列可能导致短路或设备损坏的风险，操作安全性极高。
2.  功能高度集成，简化二次设计
      将PT并列控制、电压保护、绝缘监察、测量通信等传统上由多个继电器和装置实现的功能集成于一体，大大简化了PT柜的二次回路设计和接线，减少了屏柜空间占用，提高了系统整体可靠性，并降低了运维复杂度。
3.  人机界面友好，操作维护便捷
      装置配备大尺寸中文液晶显示屏，采用菜单式操作，定值修改、功能投退、信息查询直观方便。支持就地与远方操作模式，满足不同的运维需求，降低了现场人员的操作门槛。
4.  硬件平台先进，抗干扰能力强
      采用32位高性能工业级微处理器，关键模拟通道采用高精度互感器和光电隔离技术。整机通过严格的电磁兼容（EMC）测试，能在变电站强电磁干扰环境下长期稳定运行，保证测量和控制的准确性。
5.  通信标准化，易于系统集成
      支持电力行业主流的通信规约，如IEC 61850、Modbus TCP、IEC 104等，可无缝接入不同厂商的变电站自动化系统或调度主站，实现信息共享和远程智能运维，符合智能变电站的发展方向。

主要参数
