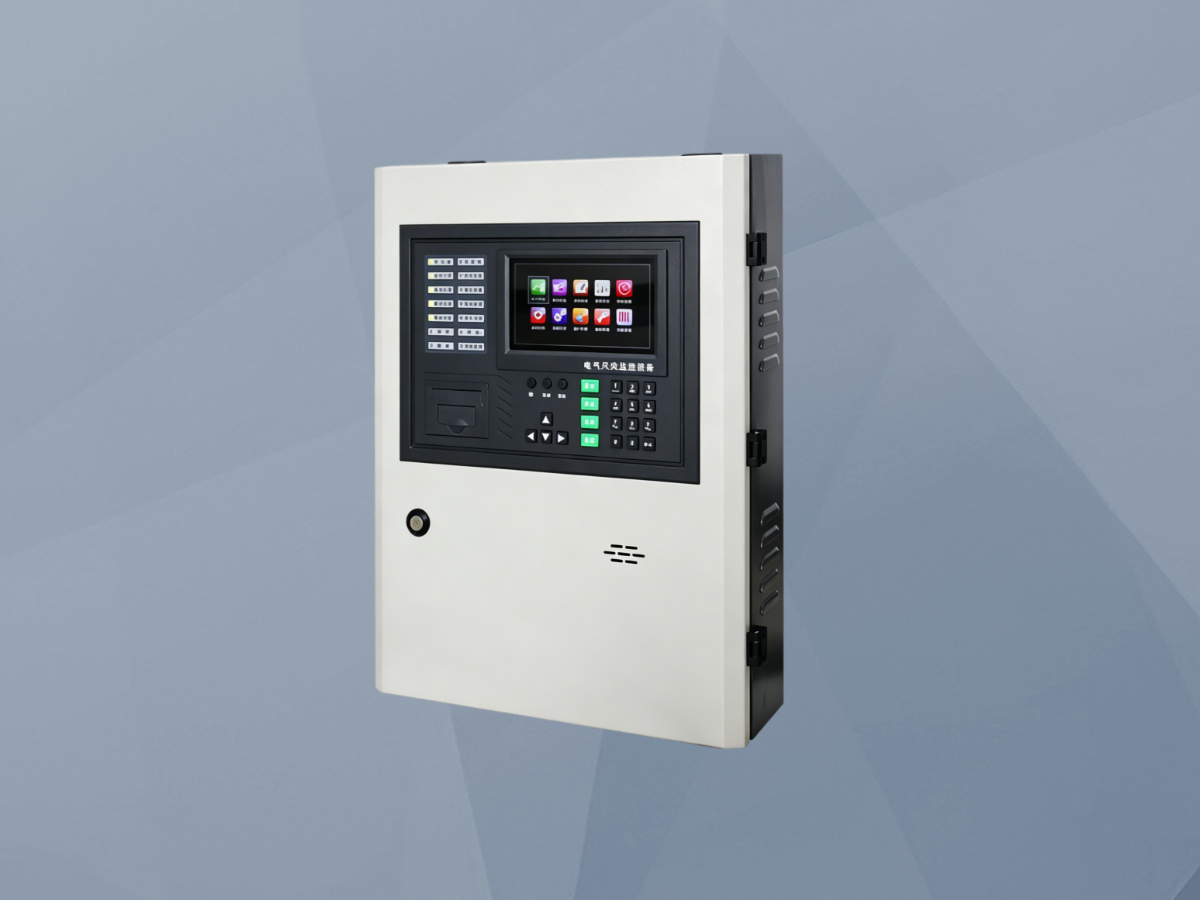

火灾报警主机(联动型，壁挂式)

一、火灾报警主机(联动型，壁挂式)的概述
      联动型壁挂式火灾报警主机是依据国家标准《GB 4717-2005 火灾报警控制器》和《GB 16806-2006 消防联动控制系统》设计制造的消防电子产品核心。在消防自动化系统中，它扮演着"大脑"和"神经中枢"的角色。与仅具备报警功能的独立主机不同，联动型主机深度集成了可编程的联动逻辑控制单元。其核心价值在于实现"探测-判断-联动"的自动化闭环。当任一探测回路上的设备报警时，主机CPU在极短时间内（通常<10秒）完成火警确认（可通过两点报警、温升速率等判据），随即根据工程师预先编写并存储在内部的"联动逻辑关系表"，自动启动一系列预定的消防联动操作。例如，接收到同一分区内两个感烟探测器报警信号后，自动启动本层及相邻层的声光警报、切断非消防电源、迫降电梯、打开排烟阀并启动排烟风机、启动应急广播等。这种自动、快速、准确的联动响应，是扑救初起火灾、组织人员疏散的关键，极大地提升了消防系统的有效性和可靠性。
二、火灾报警主机(联动型，壁挂式)的主要功能
1.  火灾报警与确认功能
      主机持续巡检所有连接的探测器和模块。当探测器检测到烟雾、温度等参数超过阈值，或手动报警按钮被按下时，向主机发送火警信号。主机接收到信号后，立即进行声光报警（面板火警灯亮、警报器响），并在显示屏上精确指示火警位置（包括回路号、地址号、设备类型、具体位置注释）。为防止误报，高级主机支持多信息复合判断，如同一个报警区域内不同种类的探测器相继报警，可提高火警确认的可靠性。
2.  可编程自动/手动联动控制功能
      这是联动型主机的核心。其内部存储着一张由用户根据《火灾自动报警系统设计规范》GB 50116编写的"联动逻辑关系表"。当满足预设的联动触发条件（如"特定感烟探测器报警"且"同一区域手动报警按钮动作"）时，主机自动进入联动状态。它会通过总线控制模块（如输入输出模块）或自身的多线控制盘，向相应的消防设备发出控制指令。控制方式包括"自动"和"手动"两种，可通过面板钥匙开关切换。在手动状态下，需值班人员确认后，按下对应设备的"启动"键才能执行联动。
3.  系统故障自诊断与监管功能
      主机具备完善的自我监测能力。实时监测总线短路/断路、探测器丢失、模块故障、主电欠压、备电欠压等异常情况，一旦发现立即发出区别于火警的故障声光信号，并显示故障点和类型。此外，它还具备监管功能，可接收来自如水流指示器、压力开关、阀位信号等非火灾报警触发设备的动作信号，并将其作为监管报警信息进行记录和显示，用于监视自动喷水灭火系统、消火栓系统等的工作状态。
4.  信息管理与人机交互功能
      主机可存储多达数万条历史事件记录，包括火警、故障、启动、反馈、操作等，支持按时间、类型查询，为事故分析提供依据。配备的键盘和显示屏支持现场编程、调试、设备登记、联动逻辑修改等操作。通过标准的通信接口，可与消防控制室的图形显示装置（CRT）联网，实现建筑平面图上火警点的直观定位，或与上级消防监控中心联网，实现远程集中监控。
三、火灾报警主机(联动型，壁挂式)的工作原理
      联动型壁挂式火灾报警主机的工作原理是一个基于"信号采集-逻辑判断-控制输出"的实时闭环控制系统。
1.  信号采集与总线通信
      主机通过二总线（如PB、PW等）与现场所有编址设备（探测器、模块）连接。总线既为设备供电，又负责双向数字通信。主机CPU周期性地向总线发送巡检指令，各设备收到指令后，将自身的状态码（正常、火警、故障）回复给主机。对于模拟量探测器，回复的是烟雾浓度或温度值的连续量数据，主机可据此实现趋势判断。这种数字化的总线通信方式，极大地简化了布线，并实现了每个设备的独立地址与状态监控。
2.  火警判定与联动逻辑运算
      CPU收到一个火警状态码后，并非立即执行全系统联动，而是启动内部的火警确认程序。程序可能包括：检查该报警点周边探测器的状态、分析模拟量数据的上升速率等。当判定为"真实火警"后，CPU立即访问内部非易失性存储器中的联动逻辑关系表。该表以"如果（条件），那么（动作）"的形式定义了所有联动规则。CPU将当前的火警信息（位置、类型）与逻辑表进行匹配，找出所有被触发的联动规则，生成一个待执行的"联动指令队列"。
3.  控制指令下发与执行反馈
      CPU按照指令队列，通过总线向对应的控制模块发出"启动"命令。控制模块接收到命令后，其内部继电器吸合，接通被控设备（如排烟风机）的24V电源回路，使其启动。同时，控制模块本身或设备自带的反馈模块，会将设备已动作的状态信号（如风机已运行）通过总线返回给主机。主机接收到"反馈"信号后，在面板上相应指示灯亮起，并记录"启动成功"，从而形成一个"命令-执行-反馈"的完整闭环，确保联动动作执行到位。
4.  电源管理与系统保障
      主机内部电源系统负责将220V交流主电转换为系统所需的直流操作电压（如24V）。当主电正常时，同时为系统供电并为备用蓄电池浮充。当主电断电时，自动无缝切换至备电供电，并发出"主电故障"报警。系统持续监测备电电压，当电压过低时报警，提示需要恢复主电或更换电池，确保系统在任何情况下都能持续工作。
四、火灾报警主机(联动型，壁挂式)的特点
1.  报警联动一体化，响应迅速
      将火灾报警与消防联动控制功能高度集成于一台壁挂式主机内，结构紧凑。内部采用高性能CPU和优化的实时操作系统，从探测到报警再到启动联动设备的全过程可在数十秒内完成，实现了火灾早期的快速干预，有效控制了火势蔓延。
2.  可编程逻辑灵活，适应性强
      用户可通过现场编程或专用软件，自由定义和修改联动逻辑关系，无需改动硬件接线。这种灵活性使得同一型号的主机可以适应不同保护对象的消防规范要求，满足商场、办公楼、厂房等多样化场景的定制化需求，工程设计和改造非常方便。
3.  模块化设计，扩展维护便捷
      采用模块化硬件设计，如主板、回路板、电源板、联网板等相对独立。这种设计使得系统容量扩展（如增加回路）、功能升级（如增加联网卡）或部件更换变得简单快捷。总线式的连接方式也大幅减少了管线用量，降低了施工成本和复杂度。
4.  高可靠性设计与全面自诊断
      关键电路采用冗余设计和工业级元器件，通过严格的电磁兼容和气候环境试验。具备从探测器、总线到电源、存储器的全方位自诊断功能，任何异常都能被立即发现并报警，指导维护人员快速定位和排除故障，极大提高了整个消防系统的可靠性和可维护性。
5.  人机交互友好，信息管理完善
      配备直观的中文液晶显示屏和清晰的指示灯，火警、故障信息一目了然。详尽的历史记录功能为火灾事故原因调查和设备运维管理提供了宝贵的数据支持。标准的通信接口使其易于融入更大的安防或楼宇智能化管理系统，实现了信息的互联互通与集中管理。
