10kV光伏电站要不要配故障录波屏,这是总包单位经常犹豫的问题。配吧,5MW以下项目没强制要求,成本会多出几万元;不配吧,光伏场站出了故障查不清原因,电网公司考核时拿不出事故分析报告。实际工程中,装机容量超过2MW或并网电压等级在10kV以上的分布式光伏项目,都建议配置故障录波屏。本文从录波屏的实际作用讲起,讲清通道数配置、启动判据、COMTRADE格式三个关键问题。

故障录波屏的核心作用是事故追忆。当光伏场站发生跳闸、烧毁、设备损坏等故障时,运维人员需要知道故障发生前后的电流、电压、保护动作信号变化情况,这些数据是事故分析的原始依据。录波屏把这些数据以毫秒级精度记录下来,故障后导出成标准格式文件,提供给设计单位、运维单位、保险公司做事故定责。

很多工程师会问:微机保护装置不是自带录波功能吗,为什么还要单独配录波屏?两者确实有功能重叠,但侧重点不同。微机保护装置的录波是保护事件触发的局部录波,只记录保护跳闸前后约0.5~2秒的数据,通道数有限,主要是保护安装处的电流电压。故障录波屏是独立运行的系统级录波,通道数多,记录时间长,能覆盖场站所有关键设备的状态变化。

录波屏在分布式光伏项目里还有两个非故障场景的应用。第一,电能质量分析:录波屏可以连续记录电压电流波形,后续通过专业软件分析谐波、闪变、暂降等电能质量指标。第二,系统调试记录:场站并网调试时录波屏可以记录整个调试过程,作为调试报告的附件存档。这两个场景决定了录波屏不只是故障后用,而是日常就要保持运行状态。

录波通道分两类:模拟量通道和开关量通道。模拟量通道接电流互感器和电压互感器的二次输出,记录连续的电压电流波形。开关量通道接保护动作、开关位置、刀闸位置等状态信号,记录这些信号的变位时刻。两种通道的比例一般是模拟量占30%~40%,开关量占60%~70%,因为电力系统故障分析中开关量变位时序比模拟量波形更重要。

10kV光伏电站典型配置是32路模拟量+96路开关量。这个数字不是拍脑袋来的,是根据实际项目的设备清单推算出来的。一台并网开关需要3路电流+2路电压(共5路模拟量)和8~10路开关量(开关位置、刀闸位置、保护动作、储能状态等)。一台箱变需要3路电流+6路开关量。10kV母线PT需要3路电压+2路开关量。加上其他公用信号(直流屏、UPS、SVG等),32路模拟量+96路开关量基本能覆盖5~10MW项目的需求。

通道数不是越多越省钱。通道数翻倍不只意味着录波装置成本翻倍,还意味着二次接线工作量、电缆成本、施工调试时间成倍增加。实际项目中常见的问题是通道配多了用不上。比如某项目配了64路模拟量,实际只接了30路,剩余通道成了摆设,反而增加了故障点(空端子受潮、接触不良等)。建议在配置前做一份设备清单核对表,逐台设备列出需要接入的信号,总数加10%冗余即可。

录波启动判据决定什么情况下装置自动开始记录。判据分四类:模拟量越限、模拟量突变、开关量变位、手动启动。模拟量越限指电压或电流超过设定阈值,比如过流定值1.2倍、过压定值1.1倍。模拟量突变指电压电流在短时间内发生大幅变化,典型如短路故障时电流从100A突变到3000A。开关量变位指保护动作、开关跳闸等状态信号发生跳变。手动启动是调试人员通过后台软件强制触发。

10kV光伏项目录波启动判据的典型配置如下。电流突变启动:ΔI≥0.5A(二次值),响应时间小于10ms。电压越限启动:U≥1.1Ue或U≤0.85Ue,响应时间小于20ms。开关量变位启动:任意开关量从0变1或从1变0,响应时间小于5ms。频率越限启动是光伏项目特有的判据,电网频率异常时触发,典型定值49.5Hz~50.5Hz,常用于检测孤岛效应。

启动判据的设定有个工程经验:启动不能太灵敏,否则正常运行的小波动都会触发录波,硬盘几天就写满;也不能太迟钝,否则真正的故障还没来得及记录就已经结束。一般做法是分两档:第一档是告警启动,只记录不告警,用于捕捉异常但不重要的瞬时事件;第二档是保护启动,既记录也告警,用于必须关注的故障事件。告警录波可以保存7天后自动覆盖,保护录波必须永久保存直到人工删除。

录波数据要导出分析,必须用国际通用的COMTRADE格式(IEEE C37.111标准)。这个格式是电力系统故障录波的通用语言,绝大多数故障分析软件都支持。COMTRADE文件分四类:头文件(.HDR)记录事件信息、配置文件(.CFG)记录通道配置、数据文件(.DAT)记录波形数据、信息文件(.INF)记录触发信息。分析时通常只需要.CFG和.DAT两个文件。

COMTRADE格式里有几个参数直接影响后续分析质量,需要重点关注。第一,采样率,10kV光伏项目一般取4.8kHz(即每周波96点),既能准确捕捉工频波形,又能记录故障瞬态过程。第二,录波时间窗,典型配置是故障前0.5s+故障后2s,总时长2.5s。第三,数据精度,通常16位A/D转换,有效值精度优于0.5%。第四,时间同步,录波数据必须带UTC时间戳,毫秒级精度,这样多个录波装置的数据可以联合分析。

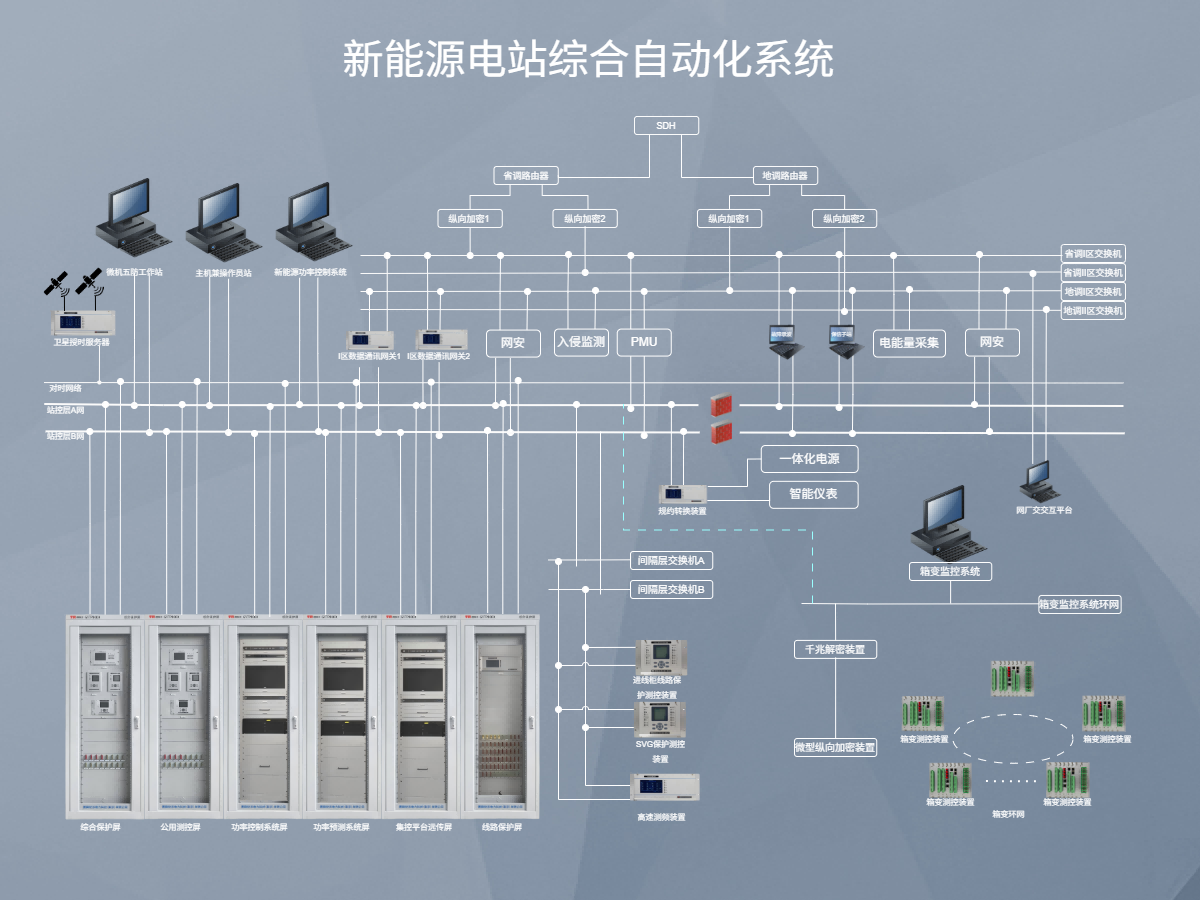

录波数据导出方式有三种。第一种是U盘本地拷贝,适合现场调试用,数据量大时拷贝慢。第二种是后台软件远程下载,适合日常运维,但需要录波装置有网络接口。第三种是IEC 61850或IEC 104规约自动上送,适合与调度主站联动,数据实时上送但需要调度侧有相应接口。10kV光伏项目最常用的是第二种,后台软件可以按时间、事件类型、设备名称检索录波,效率高。通讯管理机负责把录波数据从站端转发到运维主站,这是录波屏与外部系统对接的常用方式。

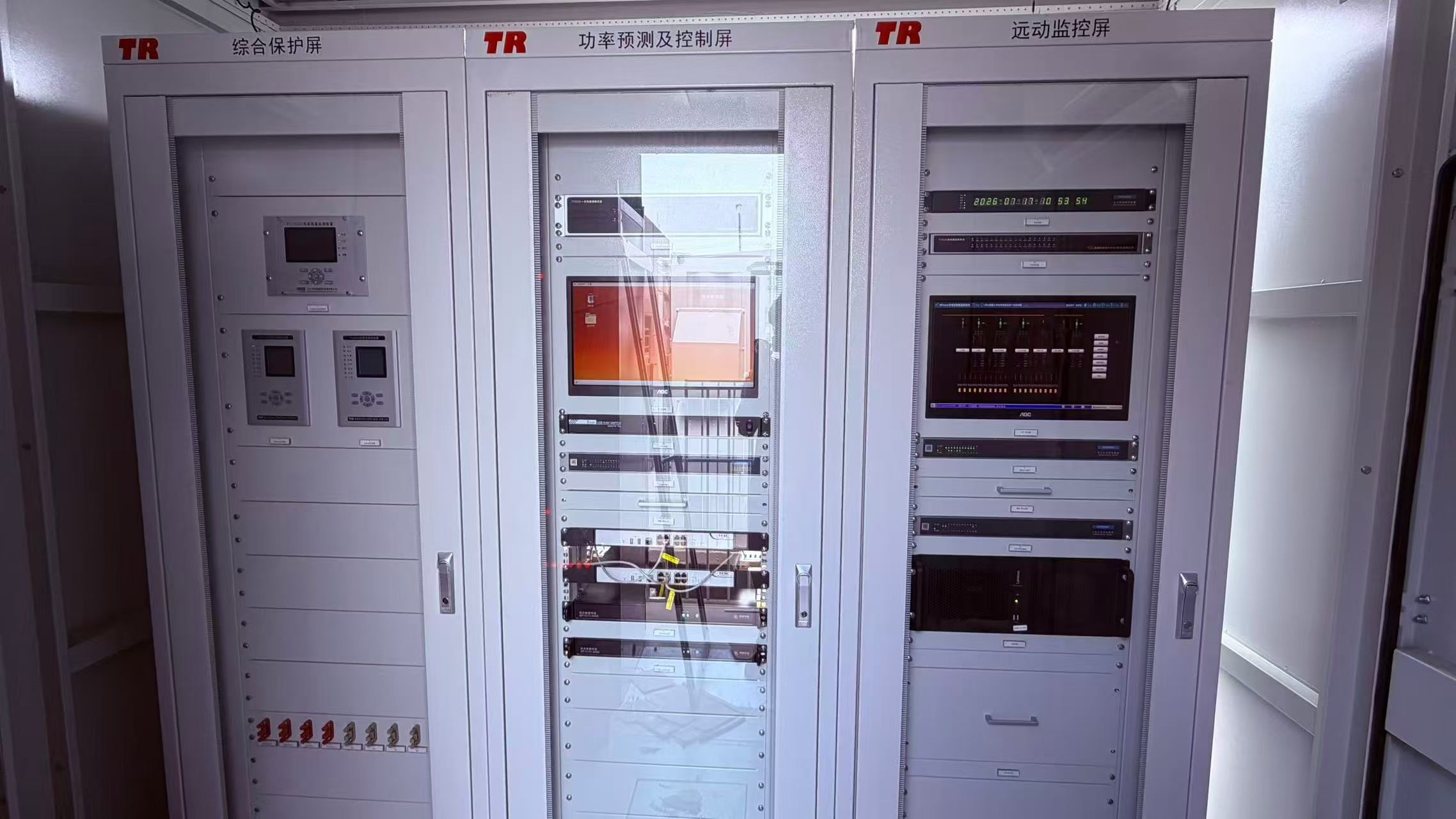

10kV光伏电站故障录波屏典型配置清单如下:

对时是录波屏的关键要求,这点在调试时常被忽视。多台录波装置联合工作时,如果各自时钟不同步,导出的数据在时间轴上无法对齐,事故分析时序会完全错乱。10kV光伏项目通常用单台录波装置,只需B码对时,1ms精度够用。如果项目配置了多台录波装置(比如并网柜和箱变各一台),必须用同一台对时设备给所有录波装置授时,或者用IEEE1588精密对时。对时信号走屏蔽双绞线或光纤,长度不超过100米,中间不要串接太多中间设备。详细录波事件归档可参考保信子站一文,保信子站是录波数据长期归档的常用设备。

故障录波屏验收时电网公司通常查四类材料。第一类是装置型式试验报告,需要国网或省级检测机构出具,有效期通常5年。第二类是出厂试验报告,记录录波精度、时间同步精度、通道隔离强度等关键参数。第三类是现场调试报告,包括模拟短路试验录波波形、采样率校验、COMTRADE文件导出测试。第四类是长期运行记录,装置带电运行至少72小时无异常,期间手动触发几次录波,确认存储与导出功能正常。

现场调试时最常被卡的是COMTRADE文件导出测试。试验方法是人为制造一次短路故障,用继电保护测试仪注入电流,触发录波,再从装置导出录波文件,用标准COMTRADE分析软件打开验证。如果文件无法打开或数据缺失,说明COMTRADE格式不标准,需要升级装置固件或调整配置参数。这个问题在国产小众厂家装置上比较多见,选型时优先选有国网入网资质的厂家。光伏远动通讯屏作为录波数据的远传通道,也需要在录波屏验收时一并调试。

10kV光伏电站故障录波屏的核心是通道配置、启动判据、COMTRADE导出三件事。通道数根据设备清单推算,模拟量约占三分之一;启动判据分越限、突变、变位三类,定值要平衡灵敏度与误触发;COMTRADE格式必须标准,采样率4.8kHz、时间窗2.5s、对时精度1ms。验收时型式试验报告、出厂报告、调试报告、72小时运行记录四类材料缺一不可。如需根据项目具体设备清单配置录波屏通道与启动定值,可联系我公司技术团队,电话/微信同号,我们将提供录波屏典型配置清单与COMTRADE导出测试方法。
