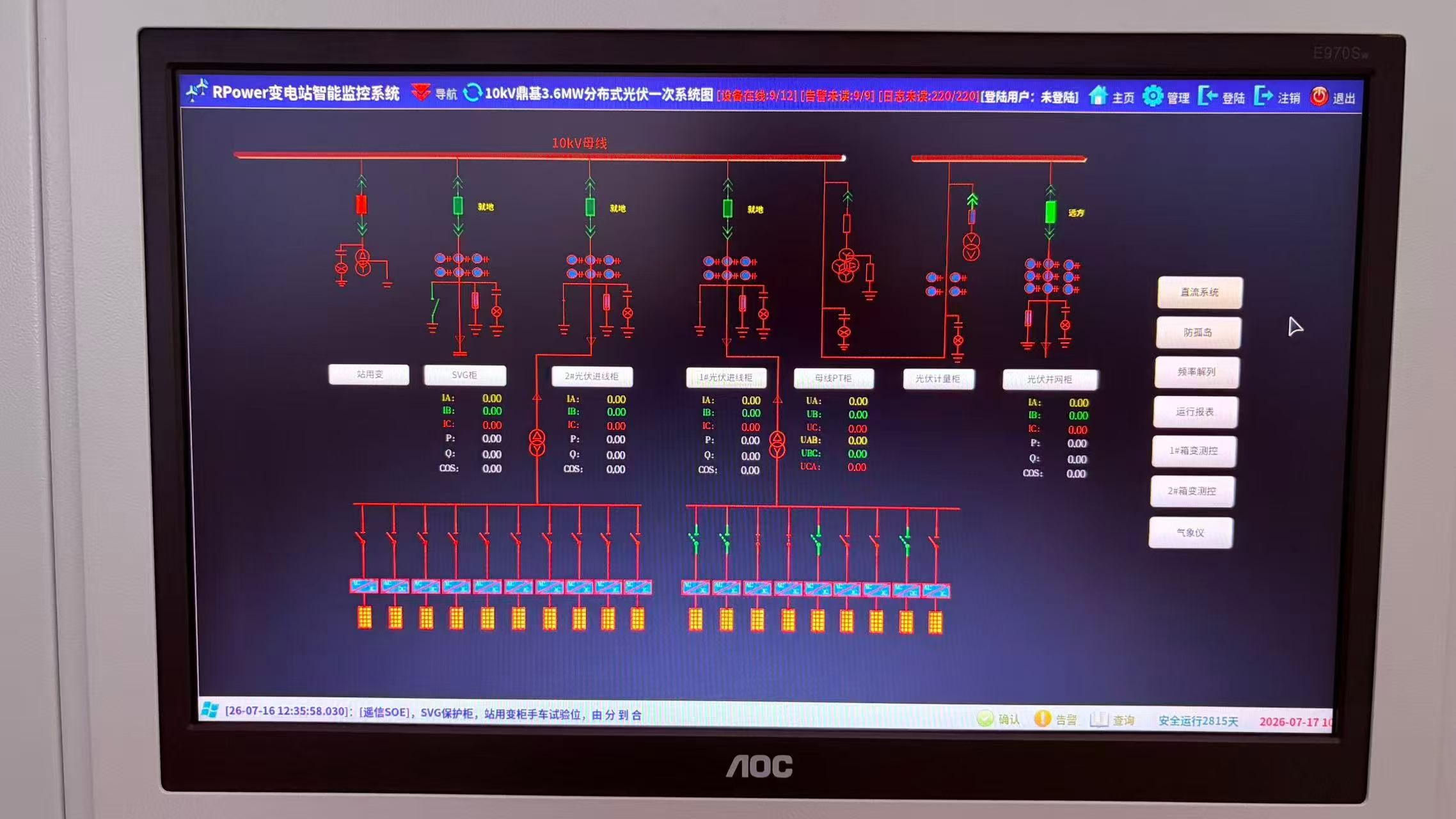

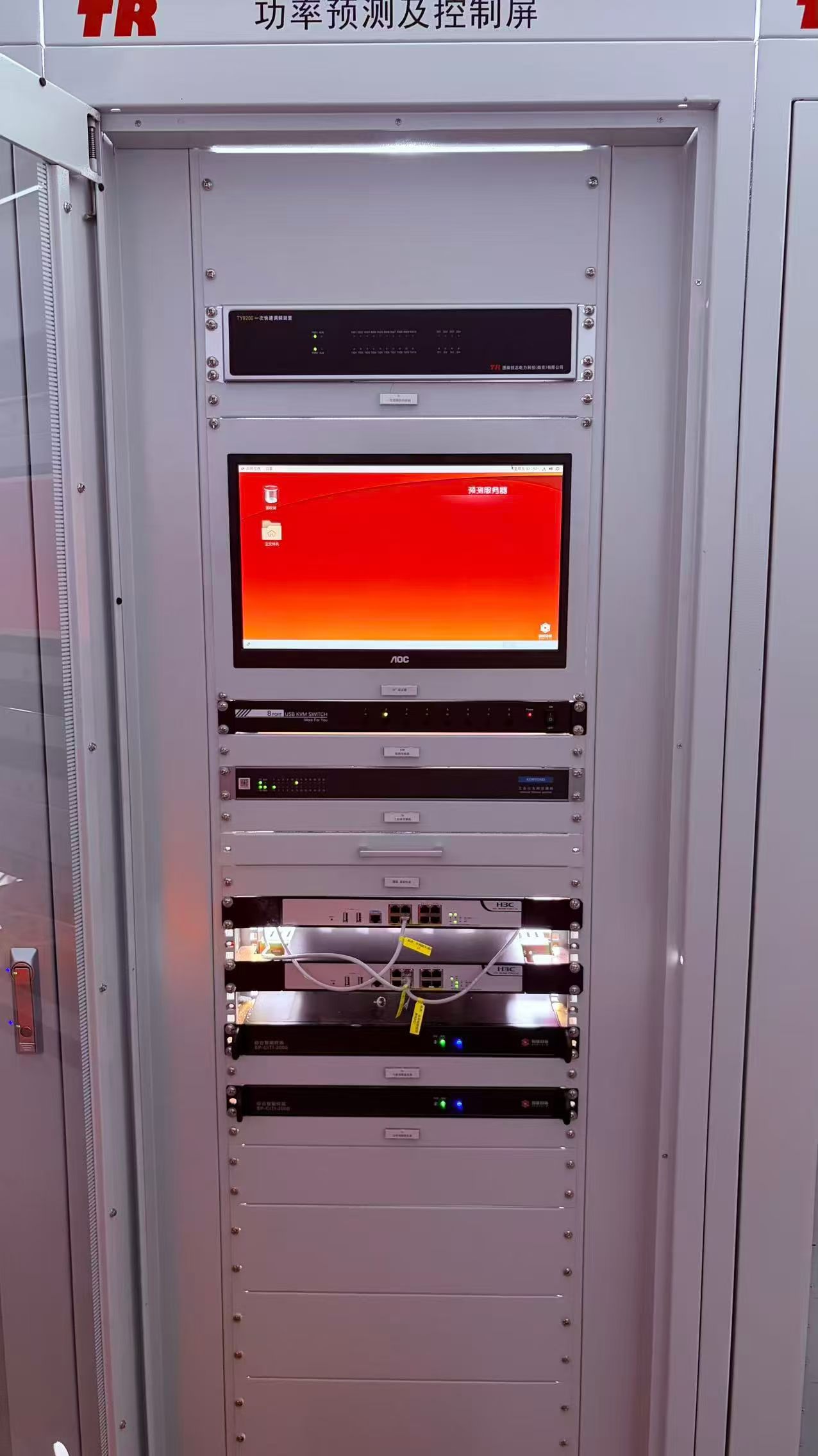

10kV屋顶光伏并网项目做到AGC/AVC群调群控这一步,说明项目规模已经到了必须要响应电网调度的程度。电网调度发下来的有功功率曲线、无功电压曲线,如果没有专门的群调群控装置去接收和分配,几十上百台逆变器各自为政,根本无法响应。AGC/AVC群调群控屏就是解决这个问题的关键设备,负责把调度指令翻译成每台逆变器能听懂的下发命令。本文从实际工程做法出发,讲清10kV屋顶光伏群调群控屏的功能、架构与配置。

群调群控屏的核心功能是接收调度主站下发的有功功率(AGC)和无功电压(AVC)指令,按照预设策略分配到光伏场站内的每台逆变器。AGC负责有功调度,典型场景包括电网负荷高峰时段要求光伏降出力、负荷低谷时段允许满发。AVC负责无功电压控制,通过调节逆变器无功输出或SVG无功补偿装置,把并网点电压维持在调度给定的曲线范围内。

这两件事看似简单,实际做起来坑很多。逆变器厂家不同,Modbus寄存器地址不一样,有的用浮点数,有的用整数,需要群调群控装置做协议转换。电网调度下发指令的频率有高有低,有的省份是1分钟一次,有的省份是15分钟一次,群调群控装置需要缓存并平滑下发到逆变器。调度通讯断链时如何处理也是关键,常见做法是按上次有效指令保持,断链超过30分钟则转入本地控制模式。TY100群控群调装置的通讯协议库覆盖国内主流逆变器厂家,支持在线协议适配,可以省掉大量调试时间。

10kV屋顶光伏项目做群调群控与35kV集中式光伏的差别在哪?主要在容量门槛与通道配置上。10kV项目装机容量多在5MW以下,逆变器数量在20~50台之间,需要群调群控装置支持的并发通讯点数大约100~300个。35kV集中式光伏装机可能到50MW以上,逆变器数量更多,需要更高性能的群调群控装置,有时还需要前置多合一5G融合终端分担通讯压力。10kV项目用一台TY100就够,35kV项目建议双机热备。

实际项目中很多总包单位图省事只配一台群调群控装置,等到电网公司验收时被直接打回。原因很简单:电网调度要求群调群控通道可用率不低于99.5%,单台装置的故障率做不到这个指标。单台装置一旦故障,整个光伏场站会失去调度响应能力,被电网考核。所以正规项目必须配主备双机,平时主用机工作,备用机热待机,主用机故障时备用机自动接管,切换时间要求小于3秒。

主备双机的实现方式有两种,一种是双机双柜各跑各的、靠调度主站判断主备,另一种是双机共享数据靠装置自身切换。前者依赖调度主站配合,改造成本高,后者更常用。TY100支持双机热备模式,两台装置之间通过专用心跳线互联,实时同步数据。备用机平时只监听不主动下发指令,主用机故障时备用机根据心跳超时自动切换为主用状态,同时向上通知调度主站。

双机配置还有一个容易忽略的细节:两台装置的通讯端口不能同时接逆变器。实际做法是两台TY100都接在同一台核心交换机上,通过VLAN或MAC地址过滤实现端口隔离。只有主用机的下行端口真正与逆变器通讯,备用机的下行端口处于监听状态,接收但不发送指令。这样可以避免两台装置同时下发不同指令造成逆变器逻辑混乱。详细可参考什么是通讯管理机一文,通讯管理机在群调群控屏中负责调度通道对接。

群调群控屏与调度主站之间走调度数据网,通讯规约采用IEC 60870-5-104(简称IEC104)。通道配置上有两种方式:一种是传统租用运营商专线,另一种是近年兴起的5G专网。两种方式各有优劣:专线稳定但施工周期长、租金贵,5G专网部署快但需要当地运营商有电力行业5G切片覆盖。10kV屋顶光伏项目容量小,通常采用5G专网方案更经济,调试周期可以从专线方案的1个月缩短到1周。

调度通讯的关键参数有四个。第一,通道主备配置,常规是单通道但带VPN加密,关键项目需要双通道互为备份。第二,数据刷新周期,AGC指令一般1分钟一次,AVC指令15秒~1分钟一次,遥测数据上送周期3~5秒。第三,通道质量监测,通道中断告警阈值设为30秒,中断超过阈值后装置自动切本地控制。第四,对时精度,要求全站对时误差小于1ms,通常用B码对时或NTP对时,大型项目用IEEE1588精密对时。

IEC104规约在群调群控场景的应用重点是双点遥控与设点命令。AGC下发有功功率设点命令,数值单位为kW或MW,装置收到后按比例分配到各台逆变器。AVC下发电压设点命令,数值单位为kV,装置根据并网点当前电压与目标电压的差值计算无功输出,下发到逆变器或SVG。遥控返校超时是调试时最常遇到的问题,表现为调度下发遥控命令后装置长时间无响应。常见原因是装置的遥控返校使能没有打开,或者站控层通讯中断。

10kV屋顶光伏AGC/AVC群调群控屏典型配置清单如下:

对时方案是群调群控屏容易被忽视的细节。AGC/AVC的功率数据与调度主站必须严格对齐时间戳,否则调度在做全网功率平衡时会出现数据错位。10kV项目通常用B码对时,精度1ms,够用。35kV及以上项目建议上IEEE1588精密对时,精度100μs。对时信号从双北斗同步时钟引出,通过同轴电缆或光纤分发到TY100主备机、通讯管理机、纵向加密装置、交换机等所有需要授时的设备。交换机作为对时链路中的中间设备,需要支持透明传输B码或IEEE1588,否则对时信号会在交换机上被丢弃。光伏远动通讯屏中的对时架构与群调群控屏基本一致,可以互相参考。

群调群控屏验收时电网公司通常做三项试验。第一项,AGC响应时间测试:调度下发有功降出力指令,观察从指令下发到逆变器实际响应的时间,要求小于2分钟。第二项,AVC响应精度测试:调度下发电压目标值,观察并网点实际电压与目标值的偏差,要求小于1kV。第三项,主备切换试验:模拟主用机断电,观察备用机是否在3秒内接管,接管后调度通道是否保持正常。这三项任何一项不通过都会被要求整改。

调试时还常遇到一个问题是逆变器不响应指令。这种情况多半是通讯点表没对齐,比如调度发下来的有功功率是百分比,装置下发到逆变器时没换算成kW。处理办法是在TY100的策略配置里检查换算公式,确保下行指令的单位与逆变器Modbus寄存器单位一致。另外,有些逆变器厂家对功率调节指令有"使能"控制字,需要先把使能置1再下发功率值,这个细节在协议适配时容易漏。详细事件记录在保信子站中归档保存,可作为验收报告的附件。

10kV屋顶光伏AGC/AVC群调群控屏的核心是主备双机、调度通道、对时方案三者的协同。主备双机保证通道可用率,调度通道用IEC104规约加纵向加密,对时用双北斗时钟保证全站时间一致。验收时AGC响应、AVC响应、主备切换三项试验缺一不可。如需针对具体项目逆变器数量与调度协议要求选型群调群控装置型号,可联系我公司技术团队,电话/微信同号,我们将提供配置清单与调试大纲参考。
