110kV变电站并网,调度数据网和二次安防通讯屏是跑不掉的配置。这两类屏柜决定了变电站能不能和调度主站正常通信,也是电网公司二次安防专项验收时查得最细的地方。我手上正好有一份110kV变电站的物资采购清单,调度数据网Ⅰ屏、Ⅱ屏、光端机屏、综合配线架屏的配置都在里面。今天就拿这份真实清单,把调度数据网二次安防通讯屏怎么配、怎么组网、设备之间怎么联系一次讲透。

变电站里保护、测控、监控这些设备采集的数据,最终都要上送到调度主站。数据要走两条专用通道,一条是调度数据网(承载遥信遥测、遥控、故障信息),另一条是通信网(承载调度电话、自动化语音)。这两条通道各自独立、互不干扰,是并网验收的硬性条件。调度数据网屏负责数据上送的通道安全,二次安防通讯屏负责把这些设备有机组在一起并保障通信。

电网调度对并网变电站有个明确要求:调度数据网必须双网双平面,也就是逻辑A平面和B平面各自独立。A平面坏了B平面顶上,不允许出现单点故障导致全站失联。这份清单里调度数据网Ⅰ屏和Ⅱ屏就是按双平面思路配置的,两套屏柜在物理上分开,设备型号相同互为冗余,任何一套故障都不会影响调度通道整体可用率。

二次安防通讯屏在国内还有个更常见的叫法,就是"二次安防屏"或"调度数据网接入屏",不同设计院图纸上的名字略有差别。屏里装的核心是纵向加密认证网关、网络安全监测装置、防火墙、防入侵监测(IDS)、防恶意代码这几类设备。保信子站这类记录类设备通常也并入同一网段,统一管理站内二次设备的网络安全事件。

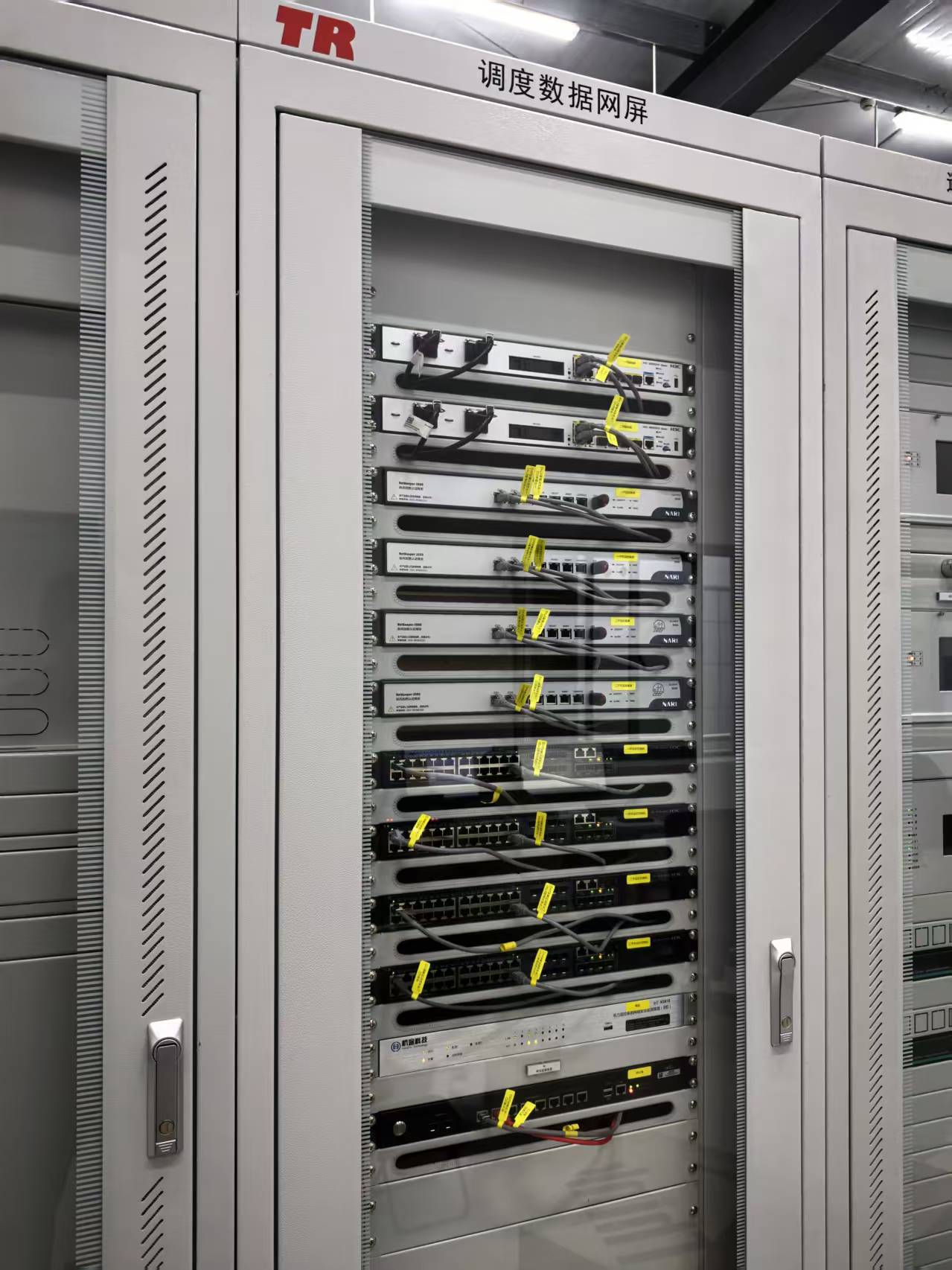

看这份真实清单,调度数据网Ⅰ屏和Ⅱ屏里装的设备高度一致,都是"一台路由器+两台交换机+两台纵向加密+一台网安监测",只是Ⅰ屏额外装了防入侵监测和防火墙,Ⅱ屏额外装了防恶意代码和IAD综合接入设备。下面这张表把每台设备的规格、厂家、数量列清楚,方便直接当采购清单参考:

各设备的职责得说清楚。路由器是调度数据网对外的边界设备,负责变电站与调度主站之间的路由转发,华三RT-MSR3610-X1-DP属于中高端企业级路由器,能满足调度数据网的吞吐和VPN要求。交换机在路由器下游做接入汇聚,华三S5130S-28S-HI是三层交换机,把站内的远动、保信、计量等业务接入调度数据网。纵向加密认证网关是整个二次安防的核心,它给上下行的调度报文做国密加密和双向身份认证,没有它调度主站根本不会认你站里的数据。

网络安全监测装置(网安监测)负责旁路监听站内各二次设备的网络行为,发现异常流量、非法接入、违规外联就告警并上送省调网络安全监测平台。防入侵监测IDS和防恶意代码装置负责威胁检测与查杀,防火墙负责按策略放行或阻断流量。这套"纵深防御"组合是电力监控系统安全防护规定的标准做法,一个都不能少。

调度数据网的组网架构可以按"三层三平面"来理解。底层是站内二次设备,包括远动通信装置、保信子站、故障录波、计量采集等。中间层是接入汇聚层,交换机把各类业务汇聚后接到路由器。顶层是调度数据网,变电站侧路由器通过专用通道(通常经光端机走SDH/OTN)接入调度主站侧路由器。逻辑上调度数据网分成安全区Ⅰ(实时区)和安全区Ⅱ(非实时区),两个区之间用防火墙物理隔离。

这份清单的组网链路是这样的。站内远动等实时数据先进纵向加密认证网关做加密,加密后的数据再进交换机,由路由器路由后送光端机。光端机屏里的中兴SDH设备(ZXMPS330/S385,622M带宽)把以太网数据、2M电路、调度电话打成SDH帧,通过光纤送到对端的调度通信中心。综合配线架屏里的ODF光纤配线架、DDF数字配线架、音频配线架,分别负责光纤、2M同轴、音频线的成端和跳接,是光端机屏和外部光纤、电缆之间唯一的物理接续点。

双平面组网要求变电站侧两套调度数据网屏(Ⅰ、Ⅱ)分别接两条独立的光通道。Ⅰ屏走A平面、Ⅱ屏走B平面,到调度主站后两套路由器各自对端。实际调试时发现,最常见的坑是两套屏柜的加密网关证书或网段配置不一致,导致A平面通B平面不通。所以并网前一定要做双平面切换测试,单平面断网后确认另一平面能无缝接管。光伏远动通讯屏的数据上送架构和这个原理相通,可作参考。

调度数据网要往调度主站送,光端机屏是绕不开的。这份清单光端机屏配了中兴ZXMP S330/S385两套SDH设备,622M带宽,光口板上配了2块4光口板(含模块满配),外加1块以太网板卡。SDH光端机的作用是把站内的以太网业务、2M电路、电话业务分别装入SDH的虚容器,复用成一条高速光信号送到对端。622M对单个110kV站来说带宽足够,还留了扩容余量给未来新增业务。

综合配线架屏把三种配线架收在一面柜子里。ODF光纤配线架144芯,负责光端机与外部光缆的熔接成端,芯数要考虑主备两条光路加冗余。DDF数字配线架16×2M,负责2M同轴电路的成端跳接,站内调度电话、数据电路都从这里进出。音频配线架100回,负责音频电缆成端。这三套配线架是光端机屏对外连接的中转站,施工质量直接影响整个通信链路的可靠性。光缆熔接损耗、2M接头压接、音频线对号这三项,是通信链路验收时最容易出问题的地方。

屏柜之间怎么联系?调度数据网Ⅰ/Ⅱ屏与光端机屏之间用尾纤和同轴电缆连接,数据网屏的以太网电口经光端机的以太网板卡转成光信号,2M电路走DDF配线架转同轴接到光端机。光端机屏再通过主光缆连到调度端。市话单机接在综合配线架的音频配线架上,用于变电站与调度之间的调度电话,是自动化通道断网时的应急语音联系手段,别小看这部电话,出事故时往往就靠它。

把整个二次安防通讯屏的数据流捋一遍就清楚了。站内保护、测控、远动产生的实时数据,先经纵向加密认证网关加密,送安全区Ⅰ交换机;经路由器路由后到光端机;光端机复用上光纤,直达调度主站。网安监测装置旁路接在交换机镜像口,不串接在数据主通路上,专门监听有没有异常。IDS和防恶意代码装置也走旁路或按策略部署,防火墙则在安全区Ⅰ和Ⅱ之间做隔离把关。

这套设备配合的逻辑可以用一句通俗的话概括:路由器负责"走出去",纵向加密负责"加密防篡改",防火墙和IDS负责"守门放行",网安监测负责"全程盯着",光端机负责"把信号送远",配线架负责"把线接顺"。六类设备各司其职又相互衔接,缺了任何一环,调度数据网这条"高速公路"都跑不通。

现场调试时要把每台设备的IP、VLAN、路由、加密策略做成一张表格逐项核对。纵向加密网关两侧的IP段、路由器的静态路由指向、交换机的VLAN划分、防火墙的ACL策略,任何一处配错都会导致数据送不到调度主站。建议先把整条链路打通再逐个加安全策略,否则排查起来很难定位是网络问题还是安全设备拦截问题。通讯管理机采集的数据经由这条链路统一上送调度,是变电站二次系统数据上送的关键一环。

调度数据网和二次安防通讯屏并网前要过电网公司三道验收。第一道是通道联通性测试,确认安全区Ⅰ、Ⅱ的数据能正常上送调度主站,往返时延、丢包率达标。第二道是纵向加密联调,验证站端与调度端加密网关密钥一致、能正常建立加密隧道,收发密文正确。第三道是网络安全监测接入,站内网安监测装置要能上送自身状态和告警到省调网安平台,并完成资产信息上报。

另外还有几项配套工作容易被总包忽略。安全评估及安全防护(出具评估报告)、等保测评(等级保护测评)、现场调试这几项服务,在采购清单里是和设备并列的,千万别省。因为电网公司验收时明确要求提供安全评估报告和等保测评报告,没有这两份文件,设备装得再好也过不了验收关。

采购时还要留个心眼:纵向加密、网安监测这类涉网安全设备,各省电网公司都有推荐的入围厂家和型号清单,选型前务必先跟当地调度确认,别买回来不能入网。SDH光端机也要跟调度通信中心核对设备品牌和光口参数,保证两端能对上。屏柜统一用2260×800×600的标准柜,方便在二次设备室成排布置。

110kV变电站调度数据网二次安防通讯屏的配置核心,是"双网双平面加纵深防御"这套思路。两套调度数据网屏做主备冗余,纵向加密、防火墙、IDS、网安监测层层设防,光端机和配线架承接物理层通信。验收时通道测试、加密联调、网安接入三道关缺一不可,安全评估和等保测评报告必须备齐。如需针对具体110kV变电站项目配置调度数据网及二次安防通讯屏清单、或核对纵向加密与网安监测入网型号,可联系我公司技术团队,电话/微信同号,我们将提供设备清单与组网调试支持。
