光伏远动通讯屏的构成、作用、功能

远动通讯屏：变电站自动化系统的“信息枢纽”
       在变电站、发电厂和新能源场站的二次系统中，远动通讯屏是一个看似低调却至关重要的设备。它承担着将现场设备的运行数据实时上传至调度中心，并将调度中心的控制指令下发给现场设备的双重任务。可以说，没有远动通讯屏，调度中心就无法“看见”电网的运行状态，也无法“操控”远方的设备。本文将从构成、作用、功能以及与相关设备的关系四个维度，系统讲清这台“信息枢纽”的真实全貌。

一、远动通讯屏的构成

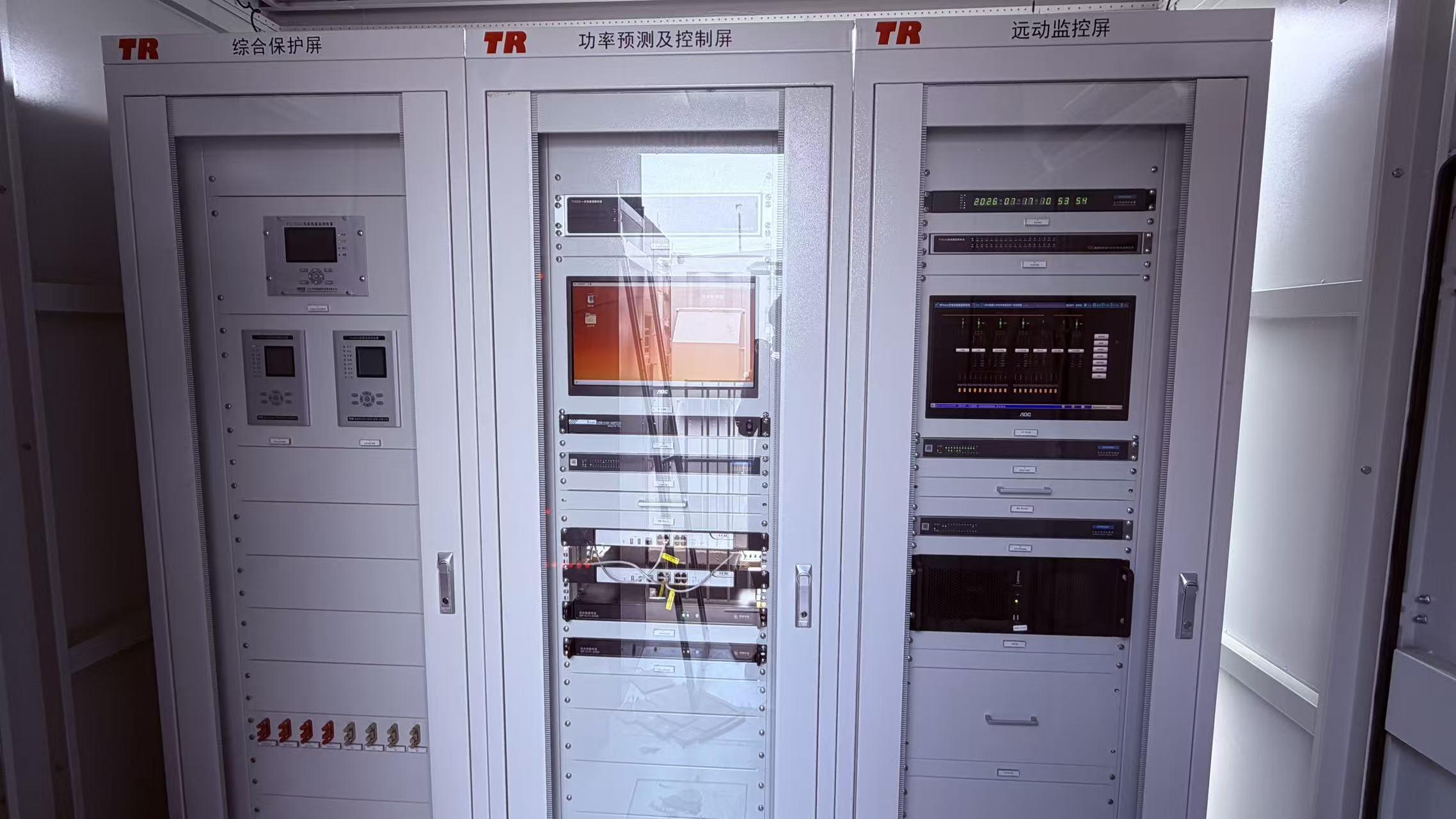

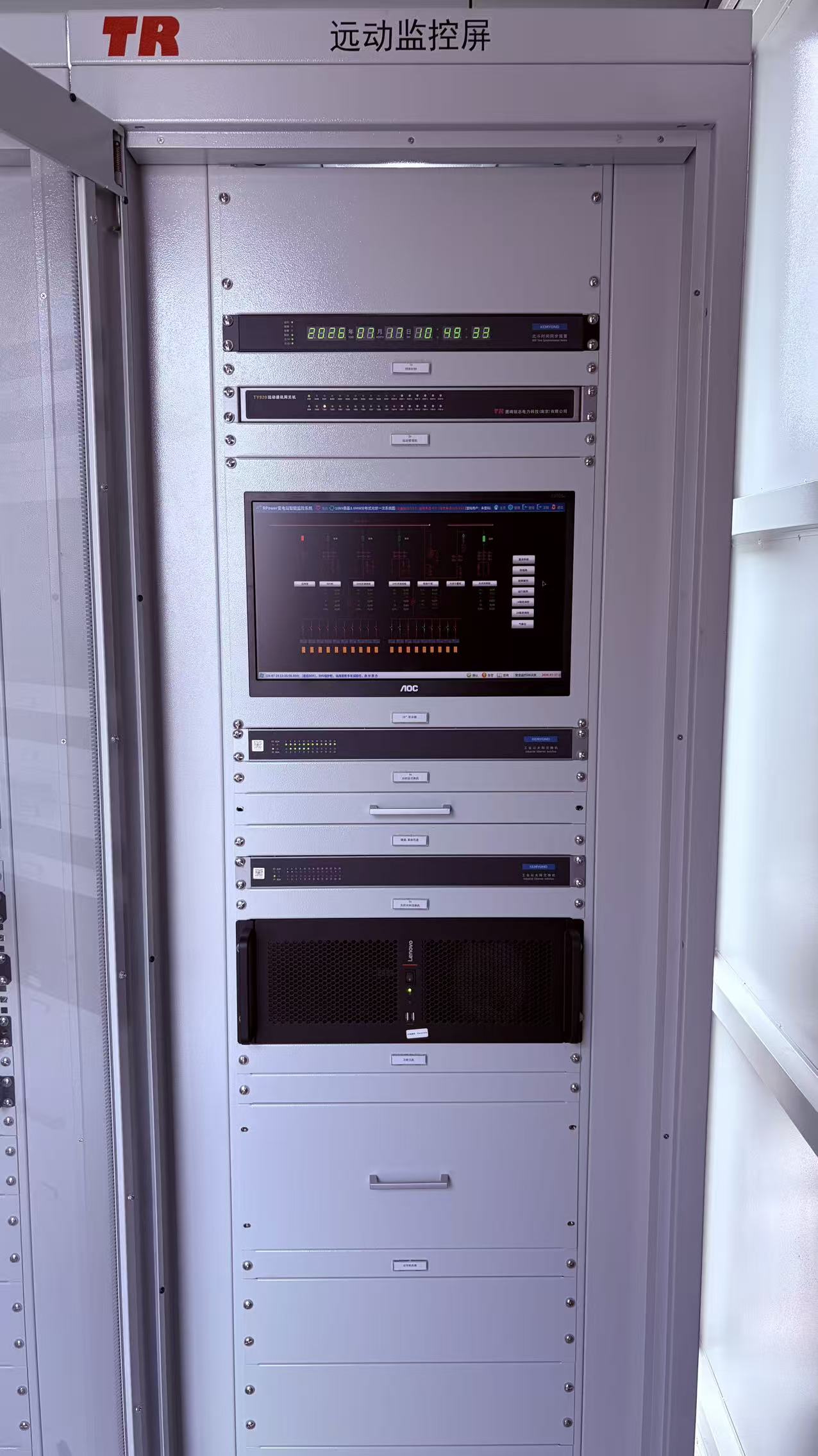

       一套完整的远动通讯屏，是由多个功能模块集成于一体的成套屏柜设备。其核心构成包括远动管理机、通讯管理机、站控层交换机、环网交换机、双北斗同步时钟以及屏柜本体。
       远动管理机是整个屏柜的“大脑”，负责与调度中心进行底层报文交互。它接收调度中心下发的遥控、遥调指令，并将其转发给站内执行设备；同时将站内采集的遥测、遥信数据打包上传至调度中心。远动管理机通常采用高性能嵌入式处理器，运行实时操作系统，支持双机热备配置，确保数据传输的可靠性。
       通讯管理机则是站内数据的“汇聚器”。它负责接入站内各类智能电子设备，如保护装置、测控装置、电表等，将这些设备发出的不同通信规约（如Modbus、IEC 103、CDT等）统一转换为标准的IEC 61850或IEC 104规约，再交由远动管理机上送调度。通讯管理机解决了不同厂家设备协议不统一的兼容性问题，是站内数据标准化的关键环节。
       站控层交换机构建了站内自动化系统的网络核心。它将远动管理机、通讯管理机、后台监控系统、保护子站等设备连接成一个高速局域网，实现站控层设备之间的数据共享和通信。站控层交换机通常采用工业级设计，具备冗余电源和环网功能，确保网络的高可靠性。
       环网交换机则在更大范围内构建冗余的工业以太环网。在规模较大的变电站或新能源场站中，各个间隔层的保护测控装置分布在不同的开关柜或保护小室中，环网交换机将这些分散的设备通过光纤或双绞线连接成一个环形网络。当环网中某处光纤断裂时，环网交换机能在数十毫秒内自动重构网络拓扑，保证通信不中断，这是实现站内通信高可靠性的重要手段。
       双北斗同步时钟为全站所有自动化设备提供统一、精确的时间基准。它接收北斗卫星导航系统的对时信号，通过IRIG-B码或网络时间协议（NTP）向保护装置、测控装置、远动管理机、故障录波屏等设备授时，时间同步精度达到微秒级。在故障分析中，精确的时标是还原事件发生顺序的基础——如果没有统一的时间基准，不同设备记录的事件时序就会出现混乱，给事故分析带来极大困扰。
       屏柜本体是上述所有设备的物理载体。它通常采用标准尺寸的金属封闭机柜，具备良好的电磁屏蔽、防尘、防潮性能，为内部精密电子设备提供可靠的运行环境。屏柜内部配有配线端子排、电源模块、防雷保护器等附属设备，确保外部电缆整齐接入和系统安全运行。

二、远动通讯屏的核心作用
       远动通讯屏在电力系统中扮演着“信息桥梁”和“控制通道”的双重角色，其核心作用可以概括为以下四个方面：
       第一，实现电网的“四遥”功能。 四遥是指遥测、遥信、遥控、遥调，是调度自动化系统的基本功能。遥测是指实时采集母线电压、线路电流、有功功率、无功功率、频率等模拟量；遥信是指采集断路器位置、隔离开关位置、保护动作信号等开关量；遥控是指远程控制断路器的分合闸、电容器的投切等；遥调是指远程调节变压器有载调压分接头的位置、无功补偿装置的出力等。远动通讯屏是实现这四项功能的物理基础，它让调度中心能够“看得见、控得住”远方变电站。
       第二，完成规约转换与数据标准化。 变电站内的设备来自不同厂家，采用不同的通信规约。远动通讯屏通过通讯管理机将这些“方言”统一转换为调度中心能够识别的“普通话”——通常是IEC 60870-5-104或IEC 61850规约。这种规约转换能力，使得调度中心无需关心站内设备的品牌和型号，只需通过统一的规约即可实现对全站设备的监视和控制。
       第三，保障通信的可靠性与冗余切换。 远动通讯屏通常配置多条通信通道与调度中心连接，包括主通道和备用通道。主通道通常采用调度数据网（以太网），备用通道可以采用4G/5G无线通信或拨号电话线。远动管理机实时监测各通道的通信状态，当主通道中断时，能够在数秒内自动切换到备用通道，确保数据传输的连续性。同时，站控层交换机和环网交换机的冗余设计，保证了站内网络在单点故障时仍能正常运行。
       第四，提供统一的时间基准。 双北斗同步时钟为全站设备提供精确的时标，使得所有事件的记录都有统一的时间坐标。这对于事故分析、保护动作评价、故障录波数据比对都至关重要。没有精确的时钟同步，不同设备记录的事件时序就会出现偏差，严重影响分析结论的准确性。

三、远动通讯屏的主要功能
       远动通讯屏的功能可以归纳为数据采集、通信管理、控制执行、安全防护和本地存储五个方面。
       数据采集功能是远动通讯屏最基本的功能。它通过通讯管理机接入站内所有保护装置、测控装置、电表、变压器有载调压控制器等智能设备，周期性地采集模拟量和开关量数据。采集方式包括周期采集（按设定的时间间隔定时采集）、变化采集（当遥信量发生变化时立即采集）和召唤采集（接收调度指令后采集指定数据）。
       通信管理功能是远动通讯屏的核心功能。它支持多种通信规约和通信方式，包括与调度中心通信的IEC 104规约、与站内设备通信的IEC 61850规约、与保信子站通信的IEC 103规约等。同时，它还具备通道管理和切换功能，实时监控各通信通道的状态，在主通道故障时自动切换到备用通道。
       控制执行功能使调度中心能够远程操作站内设备。远动管理机接收调度中心下发的遥控指令后，经过严格的校核和校验（包括指令来源验证、目标设备确认、执行条件检查），然后通过站内网络将指令转发给对应的测控装置或智能终端，最终控制断路器的分合闸或变压器分接头的调节。在执行遥控指令时，远动通讯屏还会进行同期检测和闭锁逻辑判断，确保操作的安全性。
       安全防护功能是远动通讯屏的重要组成部分。它通过纵向加密认证装置与调度中心建立加密隧道，确保远动数据在传输过程中的机密性和完整性，防止网络攻击和数据篡改。同时，远动通讯屏作为电力二次系统安全一区设备，与安全二区、三区设备之间设有横向物理隔离装置，满足电力监控系统安全防护的相关规定。
       本地存储功能使远动通讯屏具备一定的数据缓存能力。当与调度中心的通信通道中断时，远动管理机会将采集到的数据暂存在本地存储器中，待通信恢复后自动补传给调度中心。这种“断点续传”功能确保了数据的完整性，不会因通信故障而丢失关键信息。

四、远动通讯屏与相关设备的关系
       在变电站的二次系统中，远动通讯屏并非孤立存在，它与后台系统屏、综合保护屏、主变保护屏等设备有着密切的协同关系。

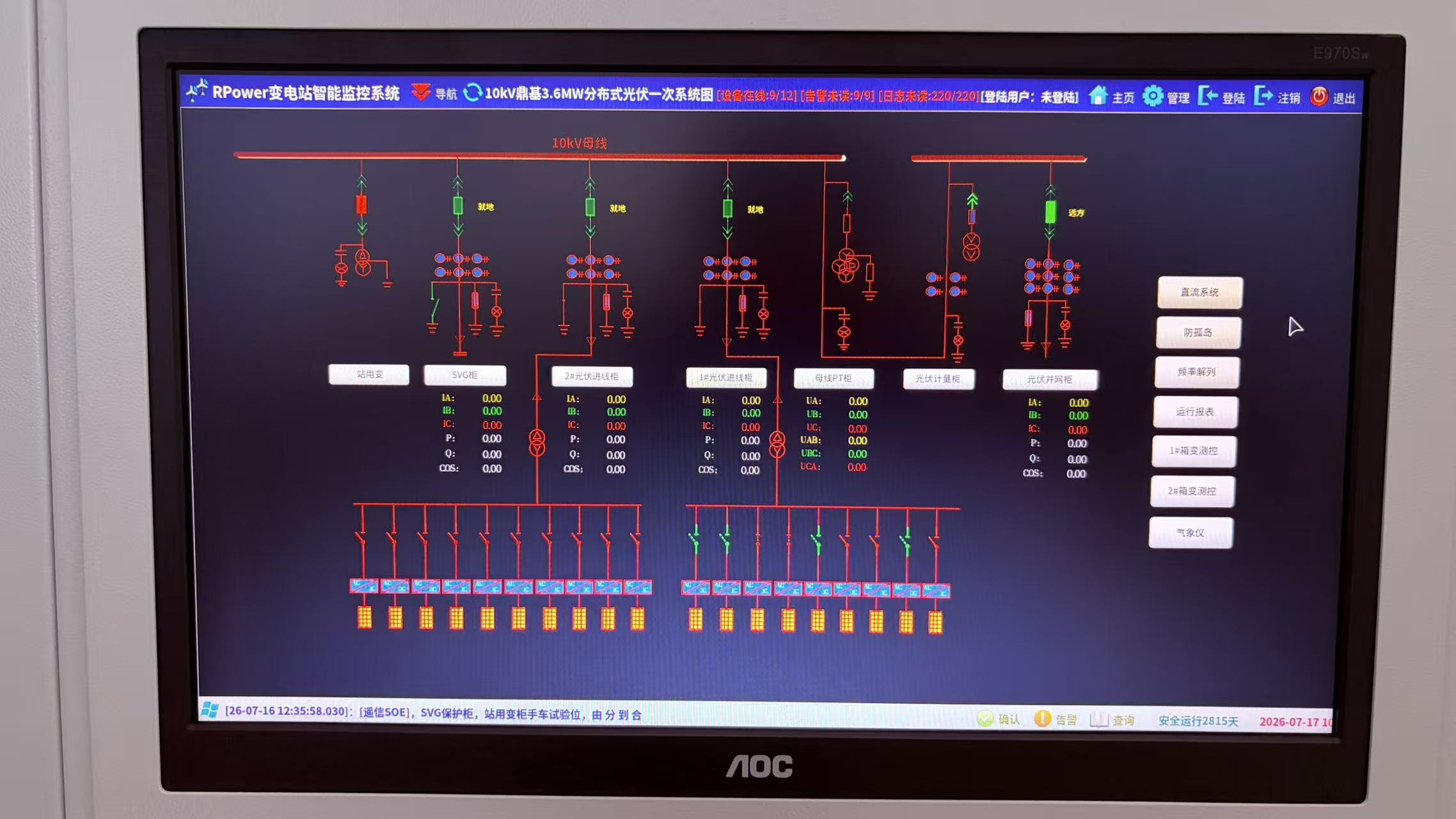

       与后台系统屏的关系：同源异流，互为备份。 后台系统屏（又称站控层监控主机）是运维人员在本地监视和操作变电站的人机界面，而远动通讯屏是远方调度中心获取数据和下发指令的通道。两者都从间隔层设备（保护测控装置）获取相同的数据源，但服务于不同的用户群体。后台系统屏供站内值班员进行日常的倒闸操作、画面监视和报表查询；远动通讯屏则将数据上送给调度中心，供调度人员远程监视和控制。两者互为备份——当远动通道中断时，站内值班员仍可通过后台系统屏掌握全站情况；当后台系统屏故障时，调度中心依然能通过远动通讯屏远程掌控场站。这种“同源异流”的设计，大大提高了系统的可靠性和可用性。
       与综合保护屏的关系：感知动作，上报事件。 综合保护屏通常指的是电能质量在线监测装置、防孤岛保护装置、故障解列保护装置、公用测控装置这些保护测控一体化装置。这些装置安装在开关柜上，负责本间隔的保护功能和测控功能。远动通讯屏通过站控层网络或串口与综合保护屏通信，实时采集其运行状态、电流电压数据、保护动作报文等。当线路发生故障时，综合保护屏迅速发出跳闸命令并生成动作事件，远动通讯屏在接收到遥信变位信号后，第一时间将其上送给调度中心，让调度人员知道哪条线路发生了何种保护动作。同时，远动通讯屏也可以接收调度指令，通过综合保护屏实现对本间隔断路器的远程遥控。
       与主变保护屏的关系：分层协同，保障主设备安全。 主变保护屏是变电站最重要的保护设备之一，负责主变压器的差动保护、后备保护、瓦斯保护等。主变保护屏通常独立组屏，安装在主控室或保护小室内。远动通讯屏与主变保护屏之间通过以太网或硬接线连接，采集主变的运行参数（如各侧电流、电压、油温、档位）和保护动作信号。当主变发生内部故障时，主变保护屏会快速动作切除故障，同时将动作报文和故障录波数据通过远动通讯屏上送调度中心。调度人员通过远动通讯屏获取主变保护动作信息后，可以迅速判断故障性质和范围，指导现场运维人员进行处理。此外，远动通讯屏还可以通过主变保护屏执行调度中心下发的遥调指令，调节主变有载调压分接头的位置，实现电压的远程调节。

五、结语
       远动通讯屏作为变电站自动化系统的“信息枢纽”，以其可靠的数据采集能力、灵活的规约转换能力、稳定的通信管理能力和严密的安全防护能力，在变电站与调度中心之间架起了一座永不中断的“信息桥梁”。它由远动管理机、通讯管理机、站控层交换机、环网交换机、双北斗同步时钟等核心部件组成，与后台系统屏、综合保护屏、主变保护屏等设备紧密协同，共同构成了电力系统“可观、可测、可调、可控”的技术基础。
       在新型电力系统建设的背景下，随着新能源场站大量接入和分布式电源快速发展，远动通讯屏的应用场景正在从传统变电站延伸到光伏电站、风电场、储能电站和虚拟电厂聚合节点。理解远动通讯屏的构成、作用、功能及其与相关设备的关系，对于电力二次系统集成商、EPC总包方和电站业主都具有重要的实践意义——它是保障电网安全稳定运行、实现调度自动化不可或缺的关键设备。
