箱变测控差动保护侧数怎么定:两圈变压器用二侧差动,三圈变压器用三侧差动

定购箱变测控装置时,很多总包单位的疑问集中在一点:差动保护到底该选二侧还是三侧?这个问题其实不复杂,判断标准就一条,看这台变压器是几圈绕组。两圈变压器配二侧差动,三圈变压器配三侧差动。本文把两者的对应关系、接线原理和选型要点讲清楚,让你拿到变压器参数就能定下箱变测控装置该选哪个版本。

变压器的"圈",业内又叫绕组数,是指这台变压器有几套电压等级不同的绕组。两圈变压器最常见,高压一套、低压一套,比如光伏场站常见的 35kV/0.8kV、10kV/0.4kV 箱变,风电场的 35kV/0.69kV 箱变,都是两圈结构。三圈变压器多一套中压绕组,高、中、低三个电压等级,比如 110kV/35kV/10kV 三绕组主变,或某些带自用分支的升压变。

这里要纠正一个常见误区:一台变压器有几个电压等级出口,就"有几个圈",也就要在几个"侧"上做差动。两圈变压器有两个出口,差动只在两侧取电流;三圈变压器有三个出口,差动必须在三侧同时取电流。绕组圈数和差动侧数是一一对应的,不是随装置型号随意选。

二侧差动用在两圈变压器上,只在高压侧和低压侧各接一组电流互感器。装置把低压侧电流按变比折算到高压侧,再与高压侧电流做差,正常运行或外部故障时差流接近零,变压器内部短路时差流增大到动作值即跳闸。

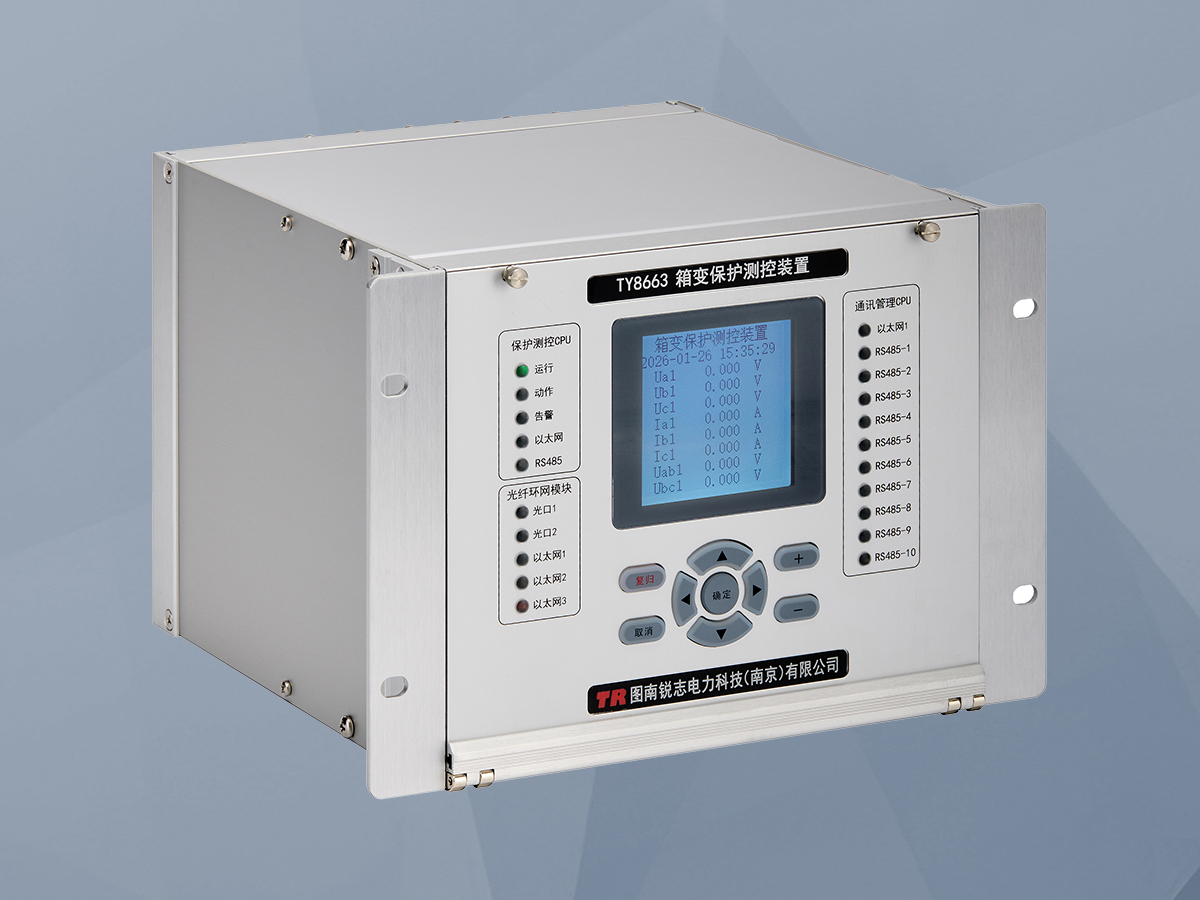

TY8663 三合一箱变测控装置的标准版本就是二侧差动,它在装置内部完成 Y/Δ 转角。二侧差动的整定参数比三侧少,只要管高压侧、低压侧两个平衡关系:差动元件的动作值一般取 TA 平衡电流的 25%~50%,制动系数在 0.5~0.7,二次谐波制动系数 0.12~0.15,差动速断躲励磁涌流按 8~9 倍额定电流整定。

实际项目里,光伏和风电箱变绝大多数是两圈,配标准版二侧差动就够。某 100MW 农光互补项目,几十台 35kV/0.8kV 箱变全部用 TY8663 二侧差动版本,差动保护投运后运行稳定,内部故障都能正确出口,说明两圈场景二侧差动完全够用。

当变压器带中压绕组,即所谓三圈变压器,二侧差动就做不到了,必须在高压、中压、低压三侧各接一组电流互感器,这就是三侧差动。任一侧绕组内部发生匝间或相间短路,都只反映在该侧电流上,三侧差动任一相不平衡就能灵敏跳闸。若只做二侧,把中压侧漏在差动范围外,中压绕组内部故障就无法被及时切除。

针对带中压绕组的项目,TY8663 专门出了三侧差动版本。这个版本采集高压侧 Hia/Hib/Hic、中压侧 Mia/Mib/Mic、低压侧 Lia/Lib/Lic 共九路电流,装置内部对三侧分别做幅值补偿和转角平衡。定值项里多了中压侧平衡系数和低压侧平衡系数,高压侧平衡系数固定为 1,不可整定。

三侧差动版本的变压器接线方式覆盖三绕组全组合,如 ydd1、ydy1、yyd1、ydd11、dyy11 等九种,整定时要按实际绕组的接线组别正确选型。选错接线方式,转角算法就会算错,轻则差流偏大频繁告警,重则区内故障拒动。

把两种版本的差异放在一起看更清楚,表格如下:

需要注意,三侧差动版本同样能用在两圈变压器上,只要中压侧电流不接入、定值按两圈配置即可;但二侧差动版本无法扩展到三圈变压器,因为它的电流通道和平衡逻辑都只按两侧设计。选型直接按变压器是几圈来定,就不会配错。

第一,下单前把变压器电压等级组合写清楚。两圈就报二侧差动版,三圈报三侧差动版。三侧差动版成本略高、接线端子多,两圈项目没必要多花这份钱。

第二,验收时重点查三件事:接线方式定值是否和实际绕组组别一致、三侧平衡系数是否按各自电压和变比算准、差动速断能否躲过空载合闸励磁涌流。做空载合闸试验时如果差动频繁误动,先查谐波制动系数是否偏低,再查接线方式是否选错。

第三,做保护传动试验时,要分别在高压侧和中压侧(若有)加电流模拟区内故障,确认差动在三侧都能正确出口,别只测高压侧就认为合格。箱变测控动作信息经通讯上送后台,传动记录可作为验收附件,通讯管理机的上送链路要一并核对。变压器差动的平衡折算思路与主变差动保护一脉相承,三绕组场合可对照学习。

箱变测控差动保护侧数的选择,归根到底看变压器是两圈还是三圈。两圈变压器用二侧差动,三圈变压器用三侧差动,别混配也别漏配。选型时看清电压等级组合、下单注明版本,验收按接线、平衡系数、涌流三项核查。如需针对具体变压器参数选配 TY8663 二侧或三侧差动版本、编制定值单,可联系我公司技术团队,电话/微信同号,我们提供选型与整定支持。
