非电量保护这类问题,做变压器保护的同行问得最多的是两件事:一是重瓦斯到底该跳闸还是只发信号,二是变压器温度高为什么老报警。下面按实际项目里最常被问到的六个问题逐条回答,都是现场调试和运维阶段真实碰到过的。

先给一个总的认知:非电量保护是电量保护的补充,不能互相替代。电量保护靠电流电压判别故障,非电量保护靠气体、压力、温度这些物理量判别异常,前者快而准,后者慢但能发现电量保护看不见的早期故障,比如匝间轻微放电、油面缓慢下降。

一、非电量保护和电量保护到底怎么分工

变压器的保护配置分两层。电量保护包括差动、过流、零序、间隙保护,它们判别的是电气量,动作时间在几十毫秒量级,管的是短路类故障。非电量保护包括瓦斯保护、压力释放、压力突变、油温、绕组温度、油位、冷却器全停,它们判别的是物理量,动作时间在几百毫秒到秒级,管的是内部缓慢发展或非电气原因引起的异常。现场做非电量保护配置,第一件事就是把这七个量逐个对照设备厂家的要求确认一遍,不要照抄上一个项目的清单。

这两层的关系是互补。差动保护对变压器内部匝间短路的灵敏度有限,尤其是轻微匝间故障,差流可能达不到定值;而这类故障往往伴随局部过热、油分解产气,瓦斯保护正好能先察觉到。反过来说,外部短路时差动和过流动作,非电量保护通常不会动作。

实际项目中遇到过一个案例:主变投运三个月后重瓦斯动作跳闸,事后检查是分接开关切换时产生的气体缓慢积聚,电量保护全程没有任何异常记录。如果只配电量保护,这个隐患会一直藏着,直到发展成绝缘击穿。这也是非电量保护在整套变压器保护里不可替代的原因。

储能电站和新能源升压站里的变压器,非电量保护的配置原则和常规变电站一样,但要注意这些站大多是无人值守,非电量保护的信号必须全部上送远方,信号回路的可靠性比有人值班站要求更高。



二、瓦斯保护为什么容易误动,重瓦斯轻瓦斯怎么分

瓦斯保护误动的原因,现场统计下来主要是四类:变压器油箱内气体正常积聚(比如新投运或补油后残留空气)、呼吸系统堵塞导致油流异常、瓦斯继电器本身渗漏或接点调整不当、以及地震或外部强烈振动。新投运变压器投运初期重瓦斯动作,八成是残留空气在起作用,这也是为什么新设备要求先投信号后投跳闸。

轻瓦斯和重瓦斯的区别在动作判据上。轻瓦斯反映的是缓慢产气,气体在继电器上部慢慢累积到一定体积后接点动作,整定值一般取 250~300 立方厘米,动作后发信号,不跳闸。重瓦斯反映的是油流冲击,内部发生较剧烈故障时油被瞬间分解气化,油流冲击挡板,整定值一般取 1.0 米每秒左右,动作后直接跳闸。

保护类型 动作判据 典型整定值 动作方式 主要反映
轻瓦斯 气体体积累积 250~300 立方厘米 发信号 缓慢产气、油位下降
重瓦斯 油流冲击挡板 约 1.0 米每秒 跳闸(可投信号) 内部剧烈故障
压力释放 油箱内部压力升高 按阀门整定值 发信号或跳闸 内部压力急升
压力突变 压力上升速率 按整定值 跳闸 快速压力上升
油温高 顶层油温 一般 85 摄氏度告警 发信号 过负荷、散热不良
绕组温度 绕组温度(热模拟) 一般 105 摄氏度告警 发信号 绕组过热

关于重瓦斯要不要投跳闸,行业内的共识是:运行中的变压器重瓦斯应投跳闸,新投运或大修后的变压器先投信号,稳定运行 24 到 48 小时后再投跳闸。有的项目图省事长期把重瓦斯投信号,这是很危险的,因为内部故障持续时间越长,损坏越严重。重瓦斯跳闸的这一路在非电量保护里是最不能打折的,其他几路可以讨论投信号还是投跳闸,这一路基本没有讨论空间。

三、压力释放、压力突变和温控装置各自管什么

压力释放阀和压力突变保护容易被混为一谈,它们管的东西不一样。压力释放阀是机械装置,靠弹簧设定起座压力,压力升高到整定值自动开启泄压,它的动作只反映内部压力已经很高,一般接点用于发信号。压力突变保护是电气装置,靠压力上升速率判别,压力在极短时间内升高超过设定速率就动作,动作时间在毫秒级,可以直接跳闸。在非电量保护里,这两者经常一起配置,一个管压力已经到顶,一个管压力涨得太快。

温控装置这块,要区分油面温度和绕组温度。油面温度用油箱顶部的温度计直接测,绕组温度则是用热模拟的方式计算的,用一个电流互感器取负荷电流,叠加在油温上折算得到。绕组温度的准确度不如油温,所以它主要用于告警而不是跳闸。

油温和绕组温度的动作逻辑一般是三段:第一段发信号启动冷却器,第二段报警,第三段跳闸。冷却器全停是一个独立的保护,按变压器允许的无冷却运行时间整定,通常延时几十分钟动作跳闸,给运维留出处理时间。这里要注意冷却器全停的判据,不能只看电源,要同时看风扇和油泵的实际运行状态。

新能源升压站的变压器负荷波动大,充放电切换时负荷电流变化剧烈,绕组温度的热模拟容易跟着抖,可以把绕组温度的告警延时适当加长,避免频繁报警。但如果延时加长得太多,又会失去保护意义,一般加到 5 到 10 分钟比较合适。做非电量保护定值确认的时候,温度这部分的改动要同步更新到定值单,现场最怕的就是定值单改了软件没改,或者软件改了图纸没改。



四、非电量保护的接点怎么接,跳闸还是信号

非电量保护的接点接入方式,是设计阶段最容易出问题的环节。按规程,非电量保护应独立于电量保护,接点直接作用于断路器跳闸线圈,不经过电量保护装置的动作逻辑。现场见过把重瓦斯接点先接入保护装置的备用开入,再通过装置逻辑出口跳闸的,这种接法多了一层中间环节,装置死机或者程序异常时就失去了保护。

非电量保护的直流电源应单独设置。原因是非电量保护的接点直接从变压器本体引出,走的是长电缆,电缆受潮或绝缘下降会引起直流接地,如果和电量保护共用电源,会把电量保护一起拖下水。把非电量保护的电源单独分一路,是对电量保护的一种隔离保护。

还有一个细节是重瓦斯的接点配置。为了防止接点粘连导致误动,重瓦斯的跳闸回路建议用两只接点串联,或者采用双接点并联出口,具体做法要看瓦斯继电器的接点型式。有的项目用单只接点直接跳闸,运行中因为接点抖动造成误跳的案例不少。

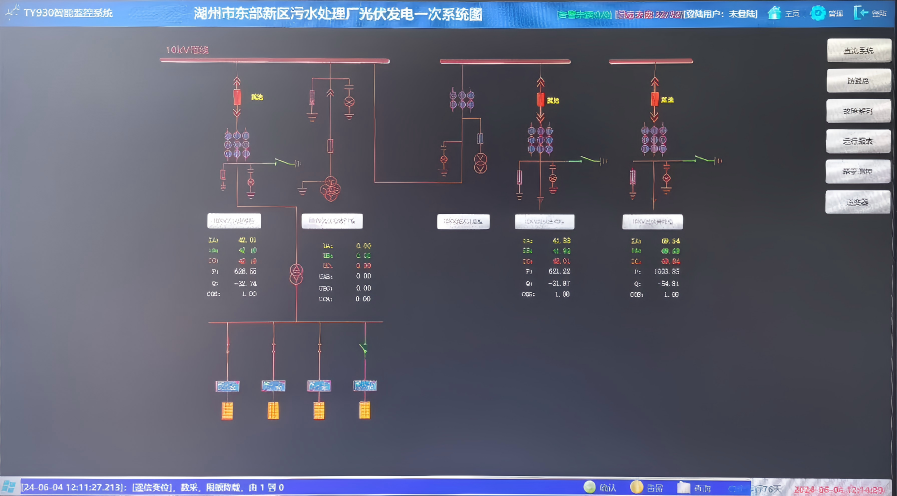

信号回路上送方面,非电量保护的信号一般只上送"动作"和"告警"两类,不需要上送中间过程。但有一个例外,瓦斯继电器的取气盒位置要有明显标识,方便运维人员现场取气分析。储油柜的油位信号上送后要设置合理的报警限值,油位低报警设置得太低会失去预警作用。非电量保护的所有信号名称要和后台数据库里的点表逐条对牢,名字不一致的时候,运维看到的告警往往和实际动作的保护对不上号。



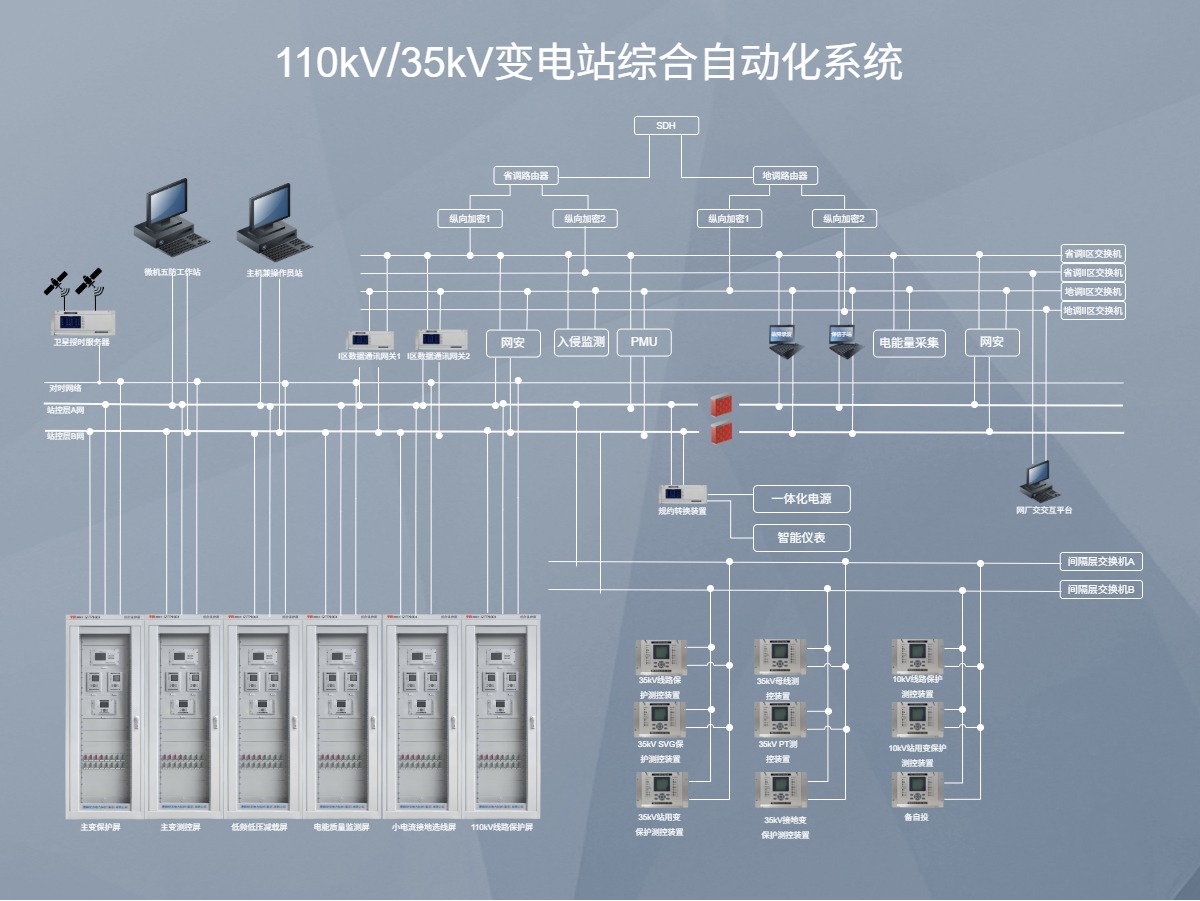

35KV变电站后台系统

五、整定、校验与运行中常被问到的问题

非电量保护的整定值基本都是设备厂家给定的,属于变压器本体的附属参数,保护人员一般不改。真正需要保护人员确认的有几项:轻瓦斯的气体体积、重瓦斯的油流速度、压力突变的压力上升速率、温度的各级告警值。这几项要在投运前和厂家的试验报告一一核对,核对完在非电量保护的定值单上签字确认。

校验方面,瓦斯保护最难做的是模拟试验。用气瓶从取气盒注入空气模拟轻瓦斯是可行的,但重瓦斯靠注气模拟不了准确的油流速度。现场通常采用的方法是用专用工具推动挡板,验证接点动作和整个跳闸回路。这个方法只能验证回路完好,验证不了整定值,所以投运前的接点整定值必须依据厂家报告。做非电量保护的整体传动试验时,还要把信号上送的那一路一起验,只动就地接点、不验后台信号,等于漏了半个回路。

运行阶段最常被问到的是温度高报警怎么处理。排查的顺序是:先看冷却器是否全部投入、再看油位是否偏低、再看负荷是否过载、最后看温度计本身是否偏差。温度计偏差是很常见的原因,尤其是就地温度计和远方读数不一致的时候。相关设备的运行数据和告警可以接入变电站环境辅助监控系统统一监视,减少现场跑动。

最后一个问题是无人值守站的非电量保护配置。储能和光伏升压站这类站,非电量保护的动作结果必须远传,同时要配置足够的信息量,让运维人员在远方就能判断是重瓦斯动作还是压力释放动作。只上送一个"非电量动作"总信号是不够的,等于把判断依据丢掉了。台账和图纸的同步维护,可以参考变电站二次设备状态检修里的做法,把非电量保护的校验纳入定期检验周期。

常见问题解答
变压器的非电量保护包括哪些?
主要包括瓦斯保护(轻瓦斯、重瓦斯)、压力释放阀、压力突变保护、油面温度、绕组温度、油位、冷却器全停。它们靠气体、压力、温度等物理量判别异常,动作时间在几百毫秒到秒级,与差动、过流等电量保护形成互补。
重瓦斯到底该投跳闸还是只发信号?
运行中的变压器重瓦斯应投跳闸。新投运或大修后的变压器,因油箱内可能残留空气,先投信号,稳定运行 24 到 48 小时后再投跳闸。长期只投信号会让内部故障持续发展,扩大损坏范围。
瓦斯保护为什么容易误动?
常见原因有四类:新投运或补油后油箱内气体正常积聚、呼吸系统堵塞导致油流异常、瓦斯继电器渗漏或接点调整不当、外部强烈振动。其中新投运初期重瓦斯动作,多数是残留空气引起,因此新设备要求先投信号。
压力释放和压力突变保护有什么区别?
压力释放阀是机械装置,靠弹簧设定起座压力,压力达到整定值自动泄压,接点一般只发信号;压力突变保护是电气装置,靠压力上升速率判别,毫秒级动作,可以直接跳闸。两者管的对象不同,不能互相替代。
非电量保护的接点怎么接入跳闸回路?
按规程应独立于电量保护,接点直接作用于断路器跳闸线圈,不经过电量保护装置的动作逻辑,且直流电源单独设置一路。重瓦斯跳闸回路建议用两只接点串联或双接点并联出口,防止接点粘连导致误动。
绕组温度和油面温度哪个用于跳闸?
油面温度由油箱顶部温度计直接测量,准确度较高,可用于多级告警与跳闸;绕组温度由热模拟(取负荷电流叠加到油温上折算)得到,准确度不如油温,主要用于告警。新能源升压站负荷波动大时,绕组温度告警延时建议加长到 5 到 10 分钟。
