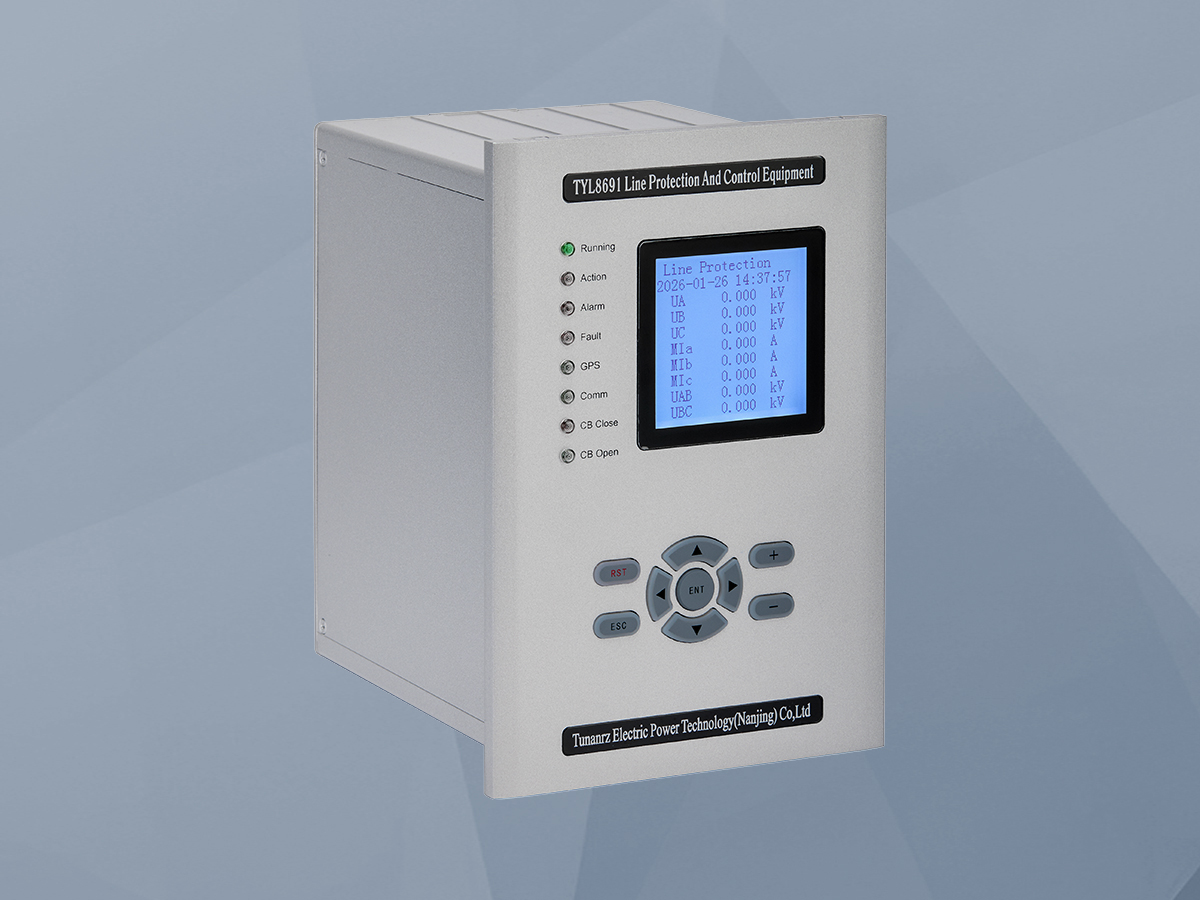

微机保护装置现场常见疑问解答：对时、开入量抖动与通信中断怎么排查？

微机保护装置的时钟偏差在站里是普遍现象，多数时候没人注意，等到出了故障要看动作报告和录波文件的时序，才发现各装置的时间差了好几秒。偏差来源有几处：装置内置晶振本身的日漂移、对时脉冲的传输损耗、以及对时方式的配置。

对时方式分两大类。脉冲对时走的是硬接点或者光纤，精度可以做到微秒级，适合故障录波和保护装置这类要求严格的设备。网络对时走站控层网络，精度在毫秒到几十毫秒，交换机、后台、远动机这类设备用它就够。现场最常见的安排是全网统一走网络对时，交换机拥塞的时候对时报文延迟抖动大，几台装置的时间就各走各的了。

检查顺序按这个来：先看对时源，卫星时钟服务器是不是锁星正常、天线有没有被遮挡；再看信号传输，B 码电缆的屏蔽层有没有按要求接地、长度有没有超过驱动器允许的距离；装置侧的对时方式设置也要核对，同时投入两种对时方式会互相干扰。实际项目中遇到过一次，全站微机保护装置都走网络对时，运行半年后偏差累积到 8 秒，把录波文件和保护报告放在一起看，动作顺序完全串不起来。改成保护装置走 B 码以后，时间一致性问题才解决。

开入量抖动指的是装置上报的开关量在短时间内反复变位，后台告警刷屏，值班人员分不清是真信号还是干扰。微机保护装置的开入量接口一般带 24V 或者 220V 直流电压，回路里任何一处接触不良都会引起抖动。

区分方法很简单，看抖动的范围。同一面屏内多路开入同时抖动，多半是这一面屏的电源或者接地有问题；只有一路开入抖动，问题就在这一路的回路上。同时抖动的开入路数越多，越要往共模干扰和等电位联结的方向查。

回路侧的常见故障有几种。开入回路的公共端没有可靠接地，长距离电缆引入的共模干扰让光耦输入端电位浮动；开入电缆和动力电缆同槽敷设没有分槽，切大电流设备时感应出尖峰；辅助接点氧化或者压力不足，接触电阻随振动变化；开入电源的纹波偏大。微机保护装置侧的处理手段是调整开入的防抖时间，把确认时间从默认的几毫秒延长到 20ms 到 40ms，能滤掉大部分瞬时干扰。防抖时间延长会影响信号响应速度，所以只用在告警类信号上，跳闸类信号和位置信号不能这么处理。

通信中断的排查要按物理层、链路层、应用层分三层走，跳着查会绕远路。微机保护装置本身的通信口故障率并不高，问题多出在链路和配置上。

物理层先看两端。网线水晶头压接质量、光纤熔接损耗、交换机端口的指示灯状态，这三项在现场能直接看出来。光纤链路最容易出问题的是熔接损耗超标，刚投运时链路能通，运行一段时间后损耗继续上升，误码率增加，通信时断时续。单点熔接损耗控制在 0.1dB 以内，整条链路的测试数据要留档。

链路层看配置是否一致。同一网络里的双工模式、速率、VLAN 划分要统一，一端配成百兆全双工、另一端自协商到百兆半双工，就会出现时通时断、丢包率上升的典型现象。站控层网络的 A、B 双网如果端口镜像配置错了，切换时也会断。

表：通信中断的三层排查顺序

应用层看规约和点表。规约参数两端必须完全一致，IEC 60870-5-104 的公共地址和传送原因长度也要对上。站内如果有大量老设备走 RS485，用通讯管理机做规约转换比逐台改造划算，把 Modbus 或者 103 规约转成 104 或者 IEC 61850 再送出去。点表里的遥测系数换算错，表现为数据能上送但数值不对，属于另一类问题，排查中断时不用管它。

校验周期的底线来自运行规程，一般要求投运后一年内做首次全部检验，之后按三年一次做全部检验或者按两年一次做部分检验。实际执行的节奏还要看装置在本站的定位：主变保护、母线保护这类影响面大的装置按规程上限执行；出线保护测控装置可以结合停电检修安排，避免为了校验单独停电。

校验内容分采样精度和定值动作值两块。采样精度用标准源加量对比，电流电压通道的误差按要求的准确级校核，一般要求不超过 ±2.5%；定值校验按定值单逐项做，动作值和返回值都要记录。这里有一个容易被忽略的环节：校验完成以后要核对装置内的定值和定值单是否一致，现场改过临时定值但没恢复的情况并不少见。

微机保护装置本身的自检功能能减少一部分工作量。现在的装置对采样通道、出口回路、开入回路都有在线自检，异常时直接告警，这些信息会上送到监控后台，也会送到保护故障信息管理子站汇总。日常运维可以定期翻一翻自检告警的记录，把潜在问题提前处理掉。

老站改造里最常见的做法是逐台替换，换完一台再换下一台，中间的过渡期新老装置并存。这个阶段有两件事要提前做，做晚了都会在投运当天卡住。

第一件是把老装置的定值单和运行记录整理出来。老装置的定值单经过多次修改以后，纸质版和装置内实际值可能不一致，要以装置内读出的值为准，逐项打印留档。动作报告和录波记录也一并导出，这些是判断定值是否合理的实际依据。

第二件是核对新老装置的动作逻辑差异。同一类型的保护，不同年代的装置在动作逻辑、闭锁条件、出口矩阵上会有差别，直接照搬定值可能出现保护范围不一致。母联备自投的充电条件、PT 断线闭锁逻辑，新旧装置的处理方式就不一定相同，这部分要在定值单上标注出来，投运前做一次带开关的传动试验。

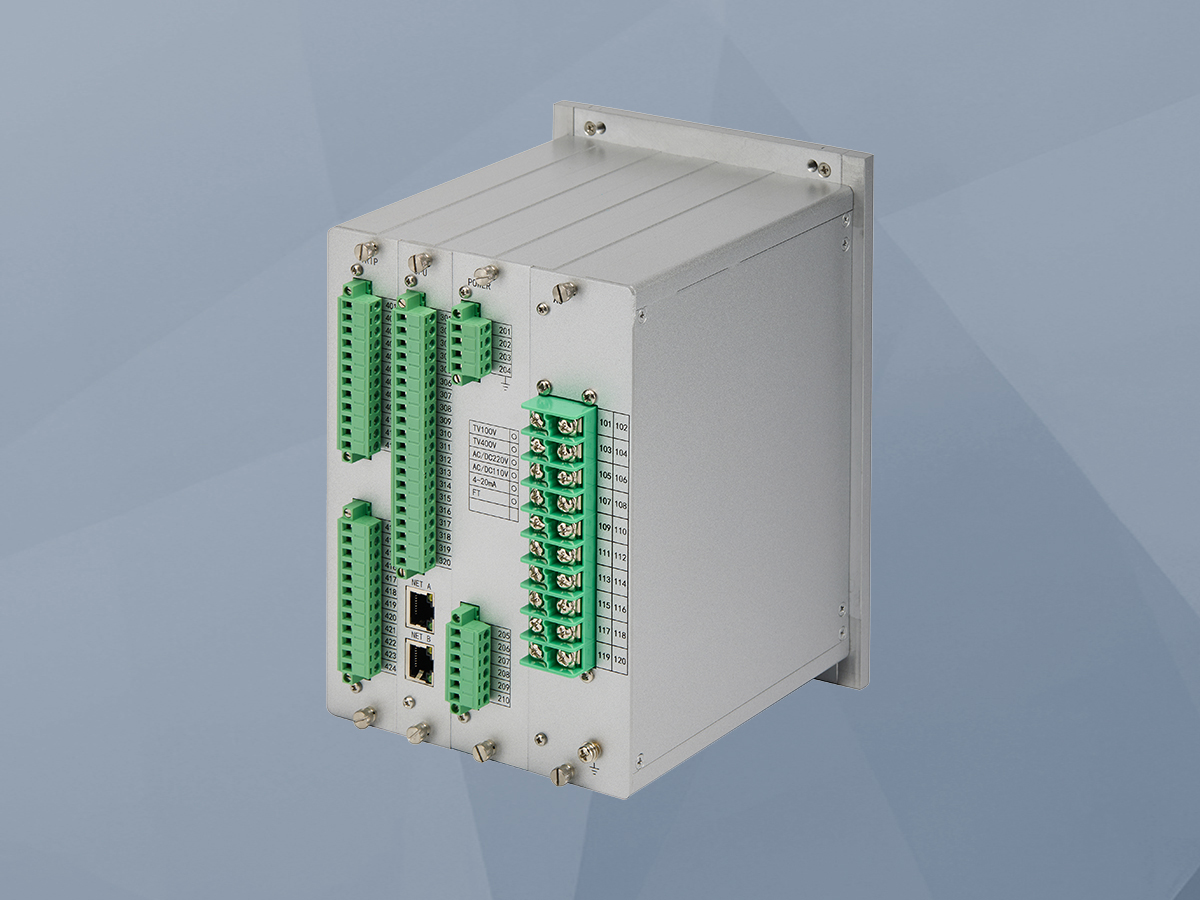

替换过程中还有接线和通信两项要对。新装置的端子排布置和老装置不会一样，二次回路要重新对线，尤其注意电流回路的极性、电压回路的相序、直流电源的极性，电流回路的具体要求可以参考线路光纤差动保护对两侧电流互感器的技术要求。通信方面，新装置的规约参数和点表要和后台、远动、保信子站都核对一遍。站内如果有继电保护测控屏这样的整屏设备，替换时按屏为单位核对点表，比逐台对快并且不容易漏。

微机保护装置在现场遇到的问题，绝大多数不是装置逻辑的问题，而是二次回路、对时方式、通信配置这些外围环节没做到位，排查时按物理层到应用层、从回路到定值的顺序走，比凭经验猜要快。我公司的继电保护测控装置按间隔配置，对时、通信、开入自检这些功能在出厂前做过整机联调，配套的通讯管理和保信子站接口也做过对点验证。需要针对具体变电站的装置配置清单、二次回路核对表或者定值整定配合方案，可以联系我公司技术团队，电话与微信同号。
