对时误差从哪来？北斗失锁、SNTP 偏差与 B 码接口虚接的排查顺序

变电站对时这件事平时没人管，出了问题最难查。实际项目中遇到过一个 110kV 开关站改造后投运，后台 SOE 记录里同一台断路器分闸与储能的时间差了 40 多秒，运维拿着录波对不上，先怀疑保护误动，查了三天才发现是扩展时钟一路 B 码输出的端子松动。这篇文章按现场做法，把对时方式的选择、接线要求和异常排查顺序讲一遍。

一、对时不准在现场会以什么形式暴露

对时不准很少直接报故障，它通常以数据对不上的形式出现。现场常见四种现象：后台 SOE 顺序颠倒，同一秒内先跳闸后启动；录波文件的时间戳与故障时刻差几分钟；双端线路的两次录波拼不到一起，测距算出来是负值；远动主站收到的遥信时标与站内后台不一致，调度追问到底哪个准。这四种现象背后是同一件事：变电站对时的偏差超过了 SOE 的分辨力。

SOE 顺序颠倒最容易把人带偏。SOE 的分辨力按 1ms 设计，站内时间同步偏差超过 1ms，开关量动作的先后顺序就可能反过来。运维看到「保护先动、开关后跳」会怀疑保护逻辑，实际是时标错了。判断办法不复杂：同一块屏内不同装置之间的时间差如果都在几十毫秒以上，问题在时钟，不在保护。对时偏差超过 SOE 的分辨力，动作顺序就会反过来，这一点与保护逻辑没有关系。

时间跳变比时间走慢更麻烦。走慢是线性的，比对一下还能换算；跳变会让同一份录波里出现时间倒序，故障前后几帧的时标打架，事后分析根本拼不出动作序列。主备时钟切换、装置重启、后台人工改时都会造成跳变，这三种情况在现场都发生过。

保信子站和故障录波装置对时标最敏感，站内所有装置的 SOE、录波、保护动作报告都要靠统一时标才能串起来。保护故障信息管理子站在收集二次设备信息时，如果各装置时标不一致，子站生成的故障简报会出现动作顺序错乱，给事故分析添很大麻烦。

站控层和间隔层的精度要求不一样。后台监控、远动装置、电能量采集终端用 SNTP 对时，偏差几十毫秒以内够用；保护装置、测控装置的 SOE 和录波要求控制在 1ms 以内，只能走 IRIG-B 或者 PPS 加报文。把两类设备放在同一个对时方式上，是设计阶段常犯的错。变电站对时按层分链路，本质是让每一层的精度刚好够用，不是整套都上最高配置。

二、北斗与GPS双源、主备时钟怎么接

站内时间同步装置按双套主时钟配置，一套北斗主用、GPS 备用，也有项目直接配双北斗。两套主钟之间用 IRIG-B 或者 PPS 互备，任何一套失锁时另一套能顶上。实际项目中遇到过两套主钟天线装在同一根抱箍上，一次雷击把两路馈线一起打坏，双套配置等于没配。两套的天线要分开走线，避雷器的接地引下线也要分开。变电站对时的可靠性，一半取决于这两套设备是不是真的独立。

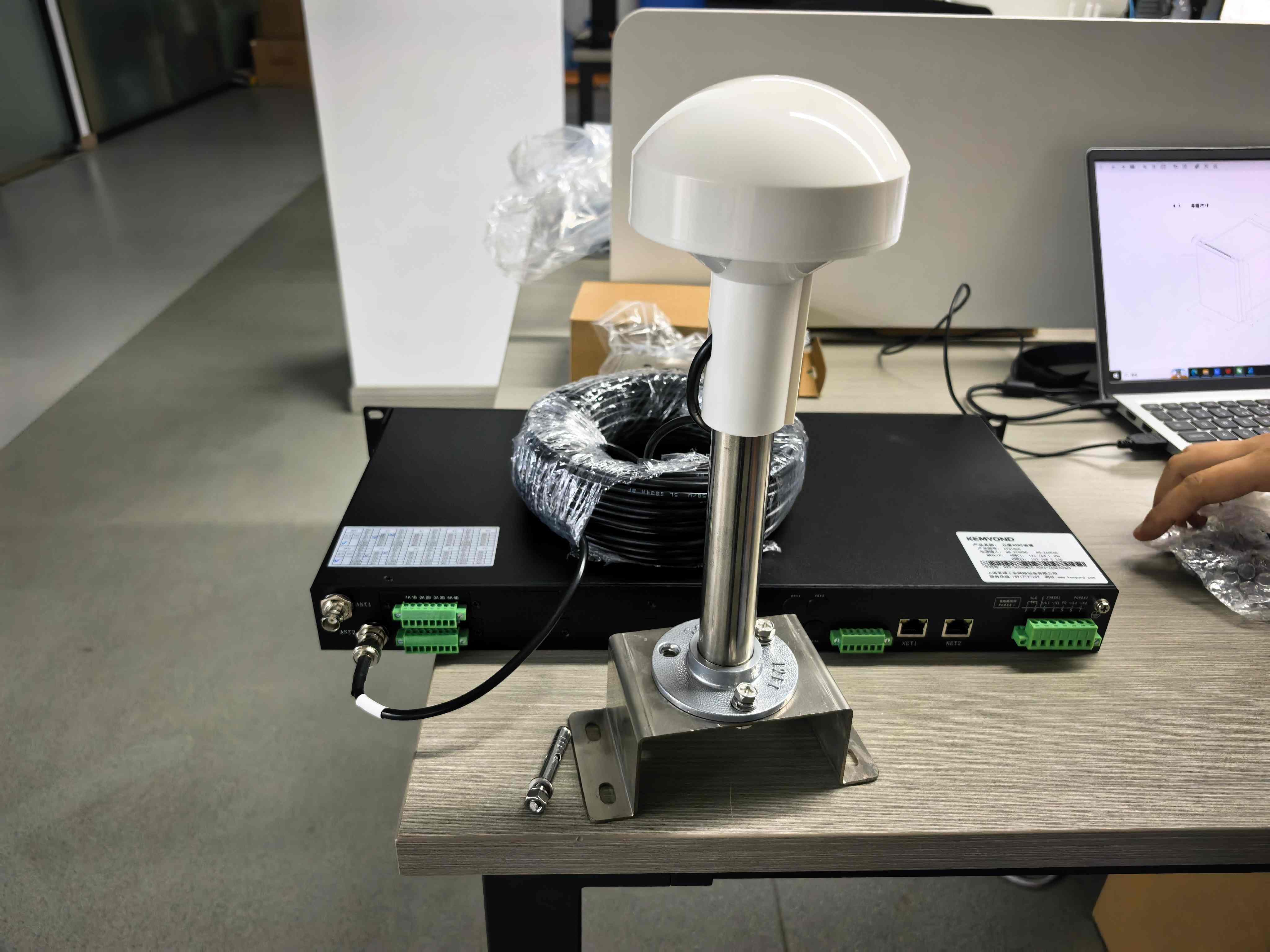

天线安装的位置直接决定搜星数量。常规要求架在建筑物屋顶，仰角 15 度以上范围内没有遮挡，避开避雷针引下线、电梯机房、通信发射天线。天线装在女儿墙内侧、被广告牌挡住一半的项目我见过不止一个，卫星数长期只有 4 到 5 颗，装置在临界状态反复切换主备。

馈线长度要控制。同轴电缆对 1.5GHz 信号的衰减不小，常规控制在 50m 以内，超过这个长度要选低损耗电缆或者加有源天线。接头是故障高发点，室外接头必须做防水处理，缠胶带要从下往上叠压。每年雨季过后因为接头进水导致失锁的案例，比装置本体故障多得多。

主时钟的输出路数经常不够用。一个 110kV 站，保护屏、测控屏、录波屏、后台、远动、电能量终端加起来二三十路是常事，主钟一般给不了这么多，要配扩展时钟。扩展时钟与主钟之间用 B 码或者光口连接，级联不要超过两级，级联层数多了以后 B 码波形畸变，末端装置会丢帧。

守时能力要看晶振类型。卫星失锁后主钟靠内部晶振守时，普通温补晶振一天漂几十毫秒，恒温晶振可以做到一天几毫秒，铷钟更好。招标文件里常写「守时精度优于 1ms/24h」，这个指标只有铷钟能满足，普通晶振配置达不到，选型时要对清楚。变电站对时的精度与守时能力是两个指标，招标文件里常被写进同一句话，报价时容易漏项。主时钟的直流电源要分别取自不同段直流母线，通讯及安防系统里的时钟电源配置也按这个原则做。

三、IRIG-B、PPS、SNTP三种方式怎么选

IRIG-B 直流码是间隔层用得最多的方式，对时精度在微秒级，一条屏蔽双绞线送到各屏。接线有两个细节容易错：一是B 码有正负极性，接反了装置收不到码，但端子排上看不出区别，只能用示波器看波形；二是屏蔽层要在一端接地，两端都接地会形成环流，反而把码元干扰掉。

IRIG-B 交流码是把 B 码调制在 1kHz 载波上传输，早年一些老装置只支持这种接口。它的抗干扰能力比直流码差，新项目基本不再用，改造项目里遇到时尽量让老装置跟着一起换，不要为了兼容一台老设备，让整个站的对时链路迁就一种落后接口。

PPS 是秒脉冲，只给整秒的时刻沿，年月日时分秒要靠串口报文补。这种组合的精度可以到微秒级，接线比 B 码简单，缺点是报文和脉冲是两条链路，报文丢了装置只知道秒沿不知道日期，会一直停在某个固定时间上，从面板上看不出来。对时方式定下来之后，报文集与脉冲链路都要单独校验，只验一条会留下盲区。

SNTP 走站控层网络，后台、远动、保信子站、电能量终端都用它。精度受交换机拥塞、装置 CPU 负载影响，正常在几毫秒到几十毫秒，网络繁忙时能到几百毫秒。这个精度对后台显示够了，对 SOE 分析不够，所以保护装置的 SOE 不靠 SNTP，这是两条独立的链路。

现场配置错配的情况比想象中多。装置菜单里对时方式设成 B 码，端子上接的却是 PPS，装置会一直报对时异常；反过来设成 PPS 接了 B 码，装置把每秒一个码元当成秒脉冲，时间看着在走，实际每天越走越偏。投运前逐台核对菜单设置与端子接线，这一条比任何调试技巧都管用。变电站对时这类基础功能配错一次能藏两三年，直到事故分析时才发现时标对不上。

还有一类错在物理层。B 码线跟 485 通信线用同一种双绞线，施工队图省事把两组线并在一根电缆里，通信一忙 B 码就丢帧。对时线和通信线必须分开走线，实在要走同一个电缆沟，也要隔开至少 100mm，电力调度通讯设备的屏内布线同样按这个要求做。

四、对时链路断了时间会不会漂

对时链路断了，装置不会立刻出错，时间靠自己晶振走。普通晶振一天漂 1 到 2 秒，温补晶振一天漂几十毫秒。断三天，SOE 就差了几秒，这时候两台装置的动作顺序可能完全反过来。现场判断对时链路是否正常，最直接的办法是看装置面板时间和后台时间差多少，超过 1 秒就要查链路。

装置本身有对时异常告警，但很多项目没把这个信号接到后台。设计时把时间同步装置的各路输出状态、主备状态、卫星数量都做成遥信上送，运维在后台就能看到哪一路断了，不用逐面屏去翻菜单。这一条在无人值守站尤其重要，人不在现场，只能靠遥信发现问题。对时链路是不是正常，装置面板时间与后台时间的差值是第一手证据。

最坑的一种情况是扩展时钟失步以后仍在输出 B 码。码还在，装置不报警，时间是错的。主钟失锁、扩展时钟跟着失步，两端都以为自己正常。避免办法是让扩展时钟把「跟踪状态」单独出一路遥信，或者选带状态回传的型号，主钟能读到每台扩展时钟的锁定情况。对时系统最怕这种沉默失效，码还在走，人还以为一切正常。

主备切换时的相位也要注意。备用钟如果没跟踪主钟，切换瞬间会带来一次跳变，幅度可能到几百毫秒。配置时把备用钟设成跟踪模式，切换过程中输出保持连续，装置侧只看到很小的偏差，不会触发时间跳变告警。这一项在出厂调试时就要设好，现场投运再改要停对时。对时系统的主备切换本身也要做一次试验，切换前后各录一段波形留存。

五、投运前的校验与常见故障处理

变电站对时的投运校验要逐面屏做，不能只测主时钟输出。用时间校验仪接在每面屏的对时端子上，记录装置显示时间与标准时间的偏差，一般要求间隔层设备偏差小于 1ms，站控层小于 100ms。记录表要留存，后面出问题时有比对基准，二次安防屏这类带网络设备的屏柜，还要单独确认它的 SNTP 客户端指向哪台服务器。

B 码波形要用示波器看。正常码元的宽度是固定的，高电平与低电平的比例能看出码型，波形上升沿变缓、幅度衰减到 2V 以下，说明线路太长或者分支器负载过重。这一项很多调试单位不做，等到投运后末端几面屏反复报对时异常才回头查，拆线加装分支放大器的代价比提前测一遍大得多。对时链路的每一段都要能看到波形，末端屏柜尤其要测。

时区设置是最常见的低级错误。装置出厂默认 UTC，后台按本地时间显示，两边差 8 小时。现场表现为保护动作报告的时间比实际早 8 小时，或者录波文件名的时间对不上。统一按北京时间配置，主时钟、装置、后台、远动四处都要核。对时的时区口径统一了，报告时间才对得上现场记录。

现场常碰到的对时故障，按出现频率排下来大致是这几类：

• 卫星数量长期低于 6 颗：天线遮挡、馈线接头进水、避雷器击穿，先查室外再查屏内。
• 全部装置报对时异常：主时钟失锁或输出板故障，看主钟面板的锁定指示。
• 个别屏对时异常：分支器端口损坏、B 码线断芯、端子压接不实，逐段短接排查。
• 装置时间正确但 SOE 不刷新：装置对时功能未启用，或只接了秒脉冲没接报文。
• 后台与装置差整 8 小时：时区设置不一致，四处统一为北京时间。
• 雷雨天后批量失锁：天线馈线未做防雷或接地引下线断开，检查同轴避雷器。

变电站对时系统投运后要有年度核对。每年雷雨季节前检查一次天线、馈线、避雷器和接地，用校验仪复测各屏偏差，把结果记进设备台账。这项工作花不了半天，但能避免事故分析时拿着一堆对不上的录波干着急。站内二次系统的时标统一了，SOE、录波、保护报告才有分析价值，这也是判断一个站二次系统做得规不规范的基本功。
