变电站后台数据不刷新是什么原因？通信中断、规约配置与前置机排查常见疑问解答

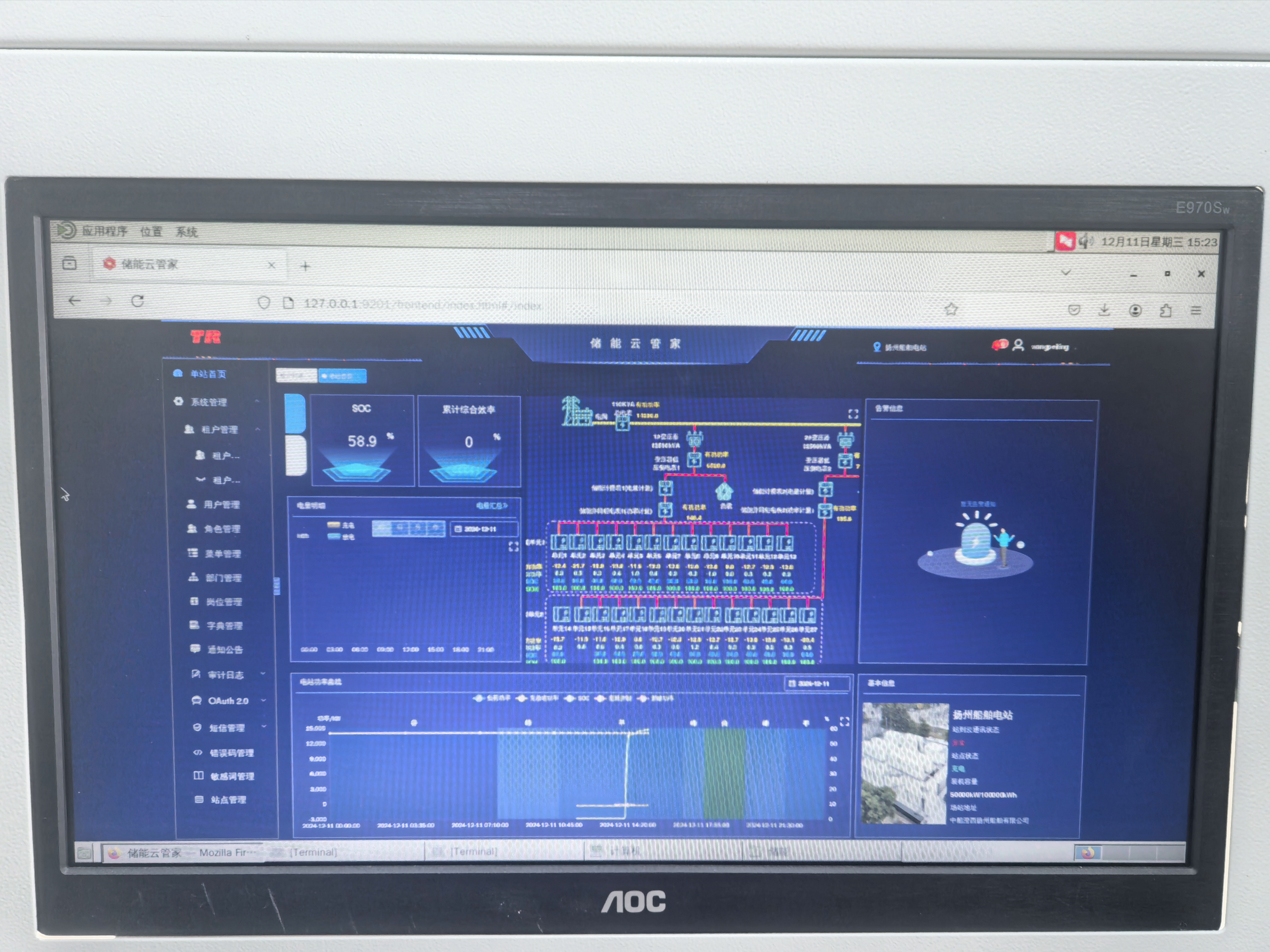

后台数据不刷新是变电站运维里出现频率很高的一个问题，现场看到的表象都一样：监控画面上的电流电压停在一个数值不动，开关变位没有反应，告警窗也不出信息。真正的原因可能出在间隔层装置的通信口、规约转换环节、站控层网络、前置机进程，也可能只是后台数据库写满了。按层次往上查，比一上来就重启后台有效得多。

一、画面停在某个时刻，问题一般出在哪一层

变电站的综合自动化系统在数据流向上分四层：间隔层的保护测控装置产生遥测遥信，通信管理机或者规约转换装置做汇总，站控层网络把数据送到前置机，前置机再写进后台数据库供画面调用。任何一层断了，画面上的数据就停住。判断故障层位的办法不是看画面，是看数据在哪一层还有。

现场常用的做法是在前置机的通信报文窗口看对应通道有没有刷新。报文还在跳、数值在变，说明装置和通道都正常，问题在后台这一侧；报文停住不动，问题在通道或者装置；报文在跳但数值一直是同一个，多半是装置侧的采样或者上送配置有问题。这一步花几分钟，能把排查范围砍掉一大半。

还有一个容易被忽略的判据是时间。如果画面数据停住的时刻和某次操作、某次网络调整、某台设备检修的时间对得上，直接从那件事往回查，比顺着系统结构一层层试要快。我公司在现场服务时习惯先问一句"上一次正常是什么时候"，这个问题往往比看十页图纸有用。

二、单个间隔不刷新和全站不刷新，查法有什么不同

单个间隔的后台数据不刷新，范围基本锁定在这个间隔的装置到交换机这一段。先看装置面板的通信指示灯，再看交换机对应端口的链路灯，两端都亮说明物理链路通，问题在地址、端口号或者点表；一端不亮就是网线、光模块、端口本身的问题。同一个交换机上其他间隔正常，可以排除交换机和上行链路。

全站数据不刷新，方向反过来。先确认前置机进程是否还在运行，再看站控层交换机的上行口，再看后台服务器与前置机之间的连接。全站同时停住还有一种情况是对时跳变，后台按时间戳排序，时钟从某一年跳回另一年，画面会显示数据过期而不刷新，这种故障看着像通信中断，实际是时钟源的问题。

只有遥测不动、遥信正常，或者只有遥信不动、遥测正常，要往数据上送机制上查。遥测一般按周期上送加变化上送，死区设置过大会让缓慢变化的量长时间不刷新；遥信按变位上送，双点遥信的两位组合不对时，装置认为状态没变，后台就一直显示旧值。这类问题在点表里改一个参数就能解决，但定位需要把上送机制搞清楚。

还有一种情况是画面不刷新但数据库里有新数据。这说明通信和入库都正常，问题在后台画面的刷新周期或者画面与测点的关联关系。在数据库里查一下对应测点的最新时标，一眼就能区分开。

三、通信中断怎么逐段定位

通信中断的定位要按物理层、网络层、应用层三段分开做，一段一段排除，不要跳着查。物理层看链路灯、看光功率、看网线通断；网络层用ping测连通性、用端口测试工具测TCP端口是否开放；应用层看报文交互是否正常、有没有总召唤响应。

IP地址冲突是现场最常见的原因之一。两台装置配了同一个地址，交换机的MAC地址表会反复翻转，表现出来就是时通时断，间隔几分钟断一次。排查办法是在前置机上连续ping，看响应时间和丢包是否有规律；或者登录交换机看MAC地址表里同一个IP对应几个端口。

环网结构的站还要看自愈状态。工业以太环网正常情况下有一个端口处于阻塞状态，环网断点出现后自愈切换，切换过程会丢几十毫秒到几秒的报文。如果环网某一段反复闪断，后台会表现为周期性数据不刷新，而装置侧完全正常。这类问题看交换机的端口告警日志比看后台有效。

串口通信的老站在排查上更麻烦。RS485总线上挂多台装置时，一台装置的通信口故障会把整条总线拉死，表现是总线上所有装置同时不刷新。处理办法是分段断开，一段一段接回去，找到拉死总线的那台。总线终端电阻没投或者投多了，也会造成通信不稳定，距离长、波特率高的时候尤其明显。

四、规约配置最容易错在哪几项

规约配置的错误集中在几个固定位置，现场查多了会发现大部分问题都落在同一张表上。点表的地址偏移错一位，读出来的就是隔壁那个量；功能码选错，读保持寄存器和读输入寄存器会得到完全不同的结果；字节序搞反，一个32位的电度量会变成一个明显不合理的数值。

遥信的取反和双点定义要按装置实际配置来。有的装置开关量是常闭接点输出，后台按常开理解，结果状态全是反的；双点遥信有四个状态组合，00和11属于无效状态，装置上送无效状态时后台如果没做处理，画面会停在中间态或者报通信异常。

采用IEC 60870-5-104规约的站，公共地址和ASDU地址要对齐。前置机按公共地址区分不同装置，地址配错时通道能建立，但总召唤回来的数据对不上点，表现为部分数据不刷新。采用IEC 61850的站，IED名称、逻辑设备名称和数据集成员名必须与ICD文件一致，改名之后没有重新导入配置，客户端订阅不到数据集，数据自然不刷新。

五、前置机和后台数据库的故障怎么处理

前置机的故障多数是进程假死而不是硬件损坏。表现是通道状态显示正常，报文窗口不刷新，重启前置机软件后恢复。这类问题要看前置机的运行日志，常见诱因是通道数量多、单通道数据量大导致缓冲区溢出，或者是某个通道反复重连拖住了整个采集进程。处理方法不是天天重启，是把问题通道单独隔离出来查。

后台数据库的故障有两类。一类是写入失败，磁盘空间不足、数据库文件达到大小上限、日志文件没有清理，都会让新数据写不进去，画面读到的还是旧值；另一类是时间戳异常，服务器时间被手工改动或者对时失败，新数据的时间戳比旧数据还早，按时间排序就查不出来。这两类都可以在数据库里直接查最新记录的时间和数量来确认。

重启顺序有讲究。正确的顺序是先恢复站控层网络和交换机，再启动前置机，等通道全部建立、总召唤完成，再启动后台监控软件。顺序反了会出现前置机已经采到数据、后台连不上前置机的情况，看起来像没修好。重启前把当前告警和通道状态截图留存，事后对照能判断问题是否真的解决。

想少出这类问题，日常维护上有几件事值得做。交换机的端口日志定期导出，环网自愈次数、端口闪断次数都是早期信号；前置机的通道状态做趋势记录，重连次数突然上升的通道优先查；数据库的磁盘占用设置阈值告警，别等写满了才发现。这些手段不复杂，但能把被动抢修变成提前处理。站内通信管理机和规约转换环节的配置方法，可以参考通讯管理机的功能架构与配置；公用测控这类间隔层设备的上送设置，公用测控屏的功能与技术参数里有说明。故障录波和事件记录对定位通信中断的时间点很有帮助，相关配置可对照故障录波屏的通道与启动判据；如果站内做了二次安防隔离，二次安防屏的隔离与监测配置里的策略也会影响数据能否正常上送。
