110kV开关站综保系统怎么配置？继电保护测控装置选型与二次组网要点

一、开关站和变电站不是一回事，综保系统配置差在哪

做110kV开关站综保系统的项目，最容易翻车的地方不在装置本身，而在方案阶段把开关站当成变电站来配。开关站在电网里的定位是电源送出和负荷接入的中间环节，很多是用户自建、以终端变电站形式运行，主接线通常是单母线或线变组，没有母差，也不要求双主变并列运行。这类站的保护配置思路与公用变电站有明显区别。

我在华中一个工业园区项目上碰到过这种情况：设计院初版方案照着公用变电站的模板做，给两条进线都配了光纤差动，还加了一套母线保护。实际运行方是园区的用电主体，两条进线一主一备，从来不同时运行，母差装上去长期空转，投资多花了几十万。后来按开关站的实际运行方式改成进线备自投加过流保护，才是对的。

配置前先确认三件事，这三件事定了，后面选型基本不会走偏：

• 主接线形式和运行方式：单母线、单母线分段还是线变组；两条进线是并列运行还是互为备用。这直接决定要不要配母差、要不要配备自投。
• 是否有人值班：无人值守站要按无人值班的技术要求配齐远动、遥视和安防，就地操作回路按防误闭锁要求设计。
• 调度归属与通信规约：接入的调度主站用的是哪种规约，典型的四遥点表由谁出。这一步没定，后面通信配置全是返工。

这三个问题问清楚，方案就有一半了。我公司做110kV开关站综保系统供货的方式是先拿一次主接线图，再让现场工程师按间隔逐个核对，比一上来就报设备清单稳妥得多。

二、站控层、间隔层、过程层：三层各自要放哪些装置

现在的综保系统基本按三层两网的结构来搭，这不是形式主义，好处是每一层的职责边界清楚，后期扩建和消缺都好定位。实际项目中我见过把远动装置和后台监控放在一个屏里省空间的，短期没问题，等到要改调度通道或者升级后台时就会发现牵一发动全身。

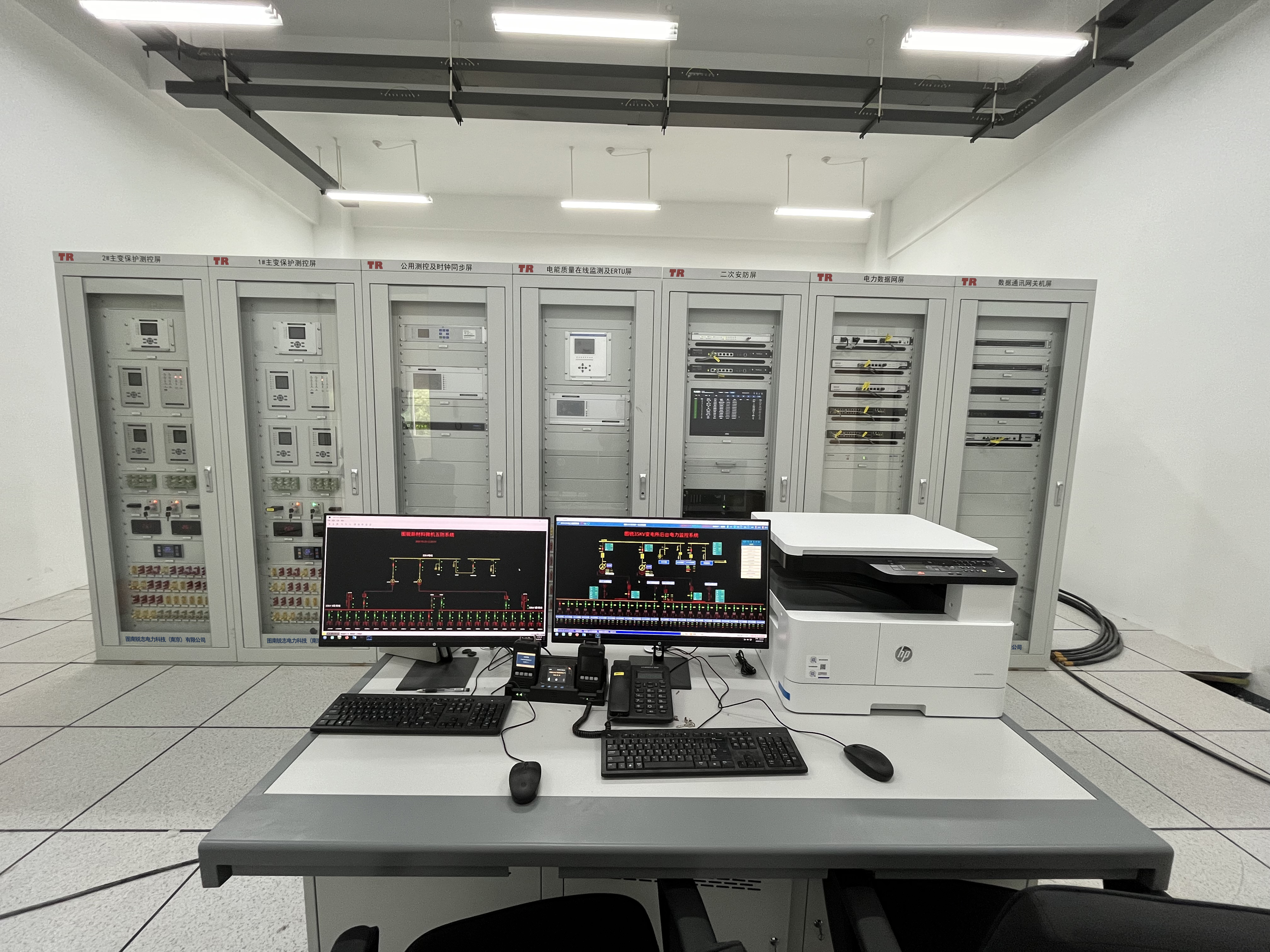

站控层是整个开关站的脑袋，放监控主机、远动通信装置、对时装置和交换机。监控主机负责就地画面与告警，远动装置负责和上级调度打交道。调度数据网接入这一层要单独配二次安防设备，纵向加密认证装置和横向物理隔离装置要成对考虑，电力监控系统二次安防屏是常见做法。

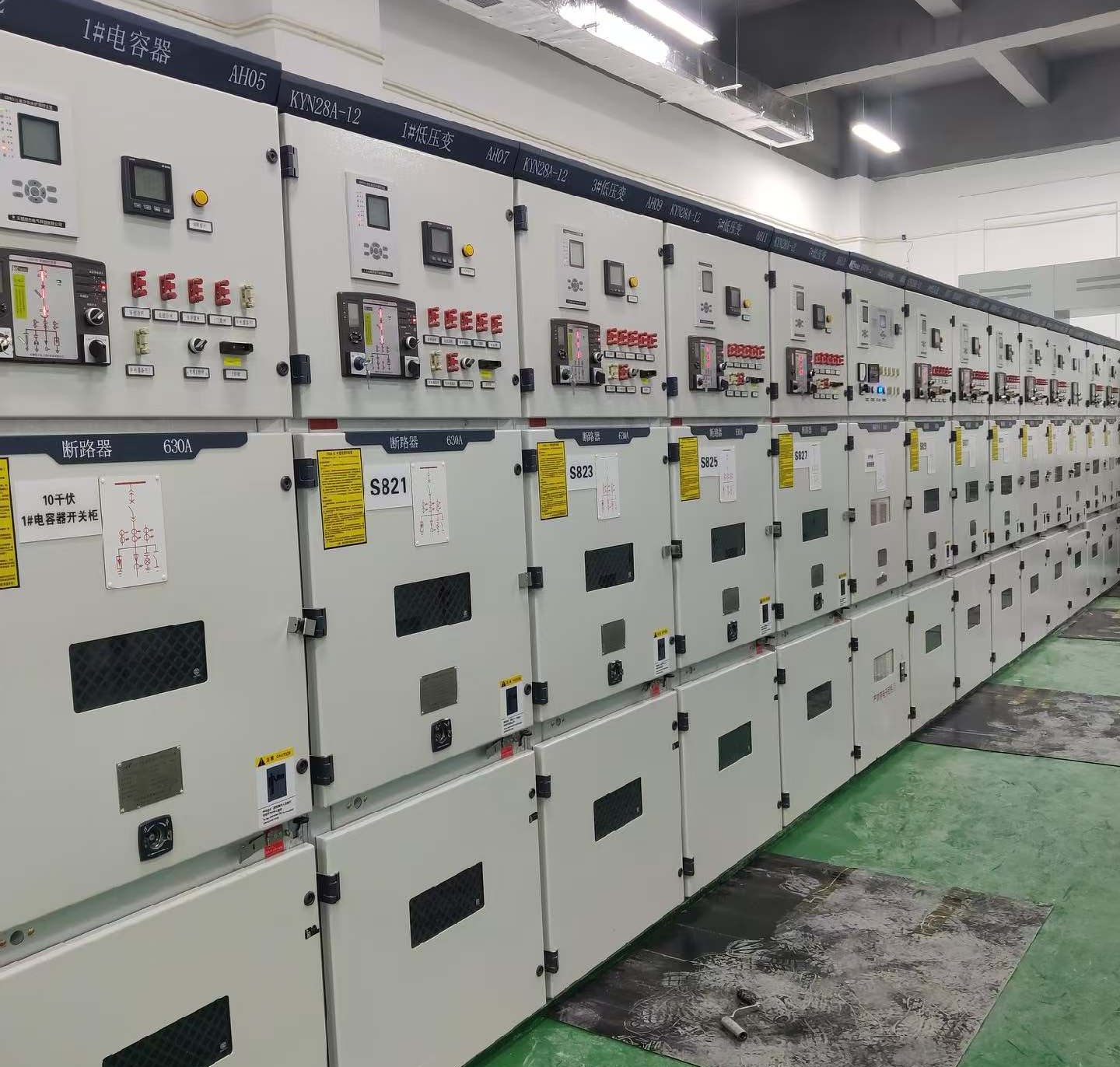

间隔层按间隔配置，一个间隔一套保护测控装置：进线间隔配线路保护测控，主变间隔配主变保护，母联或分段间隔配母联保护，继电保护测控装置就是这个层面的主力产品。无功补偿间隔配电容器保护，母联保护装置在单母线分段接线里还兼顾分段充电保护和备自投功能。

过程层对110kV开关站来说多数不需要独立组网，常规互感器加电缆跳闸完全够用，智能变电站才涉及合并单元和智能终端。项目上如果业主坚持全站数字化，要提前把GOOSE和SV的组网方案、交换机型号、光缆用量一次性算清楚，中途追加光缆在站内敷设是很麻烦的事。

把 110kV开关站综保系统的三层分工落到清单上，大致是下面这个样子，实际项目按间隔数量增减即可：

三、继电保护装置怎么选：按间隔类型对号入座

选型这件事，我建议按间隔类型一个一个过，比按产品目录翻要快。110kV开关站综保系统涉及的保护无非几类：线路保护、主变保护、母联分段保护、电容器保护、备自投和低频低压减载。每一类的保护配置和整定范围要求都不一样。

线路间隔

110kV线路保护的下限配置是阶段式距离保护加四段式零序保护，带重合闸。如果线路两侧都装了我们公司的装置，且通道条件具备，可以上线路光纤差动保护。这里要提醒一句，光纤差动对两侧电流互感器的要求比较严，变比、特性和极性都要一致，两侧CT不是同一批次或者变比不同的时候，先算清不平衡电流再决定，不然投运以后误动的概率不低。

主变间隔

两圈变配二侧差动，三圈变配三侧差动，这个不能含糊。后备保护按电压等级分别配，110kV侧配复压闭锁过流，10kV侧配过流和过负荷。主变非电量保护单独一副接点直跳，与电量保护分开。

母联与分段间隔

单母线分段的站，分段间隔要配过流保护和备自投。备自投的闭锁条件要理清楚：进线有压、母线无压、进线无流是基本判据，还要考虑手动分闸闭锁、过负荷闭锁和保护动作闭锁这几路开入。实际项目中备自投误动，十有八九是闭锁开入没接全。

电容器与站用变间隔

电容器保护配过压、失压、过流和差压或不平衡电压，按电容器组是单星还是双星接法确定。站用变保护一般按过流加快断配置，容量小的可以直接用熔断器加负荷开关，不必单独上保护装置。

四、测控与公用回路：开关量、直流与信号回路配置要点

保护装置选对了，110kV开关站综保系统可能还是用不好，问题往往出在测控和公用回路上。这部分在方案里常常一笔带过，现场调试全是坑。

开关量输入的数量要提前算。一个110kV开关站综保系统，如果按每个间隔取断路器位置、隔离开关位置、弹簧未储能、就地远方、保护动作、装置告警这些量算，单间隔在15到25路之间。110kV主变间隔因为要取本体的瓦斯、温度、压力释放，路数会更多，开入路数要按间隔实际需求选，不能按屏位数量平均分。

直流系统容量别按经验值估。综合自动化装置的静态功耗不大，但电磁型操作机构的分合闸电流是实打实的大电流。我见过一个站，蓄电池按2小时后备时间配，结果投产前做断路器重合闸试验，连续三次分合闸之后直流母线电压掉到了欠压告警值。后来核算下来，按操作冲击负荷加静态负荷一起算才够。

信号回路要把对时考虑进去。全站装置的对时精度直接影响故障录波和动作报告的时序比对，站内建议统一用IRIG-B对时，对时源做GPS和北斗双模。同步对时和故障信息子站是两件事，前者保证时序，后者负责把动作报告送到调度，保护故障信息管理子站系统负责的是后面这一块。

举个实际例子。有个项目业主临时追加了两回出线，间隔层加两套装置不难，麻烦的是站控层的通信点表要重做，二次安防屏里的交换机端口不够用，最后从备用芯里挤出来两个口才接上。所以做 110kV开关站综保系统方案时，站控层的端口和点表要按最终规模预留，不要按初期规模配。

五、通信组网与对点：从规约到全站传动

通信组网是 110kV开关站综保系统落地前的收口环节。站内规约主流是IEC 61850，与调度通信主流是104规约，两套东西的配置思路不一样，容易混。

站控层通信建议双星型以太网组网，站控层用两台独立交换机，监控主机和远动装置双网卡接入。电力调度通讯设备的选择上，远动装置建议双机热备，主备之间有心跳，主用通道中断自动切换。单机配置在110kV等级的项目里风险偏高，一次装置死机就要等运维人员到现场重启。

在开口比较大的项目上，出线回路数超过二十回以后，站控层交换机的端口占用和网络风暴抑制要做规划。通信量不大的站按常规配置就行，间隔层装置的统一组屏方式可以参考继电保护测控屏的做法，比逐柜零星加装规范。

调度通道的完整性要按双通道考虑，主通道走光纤专线，备用通道走无线或者另一条路由。纵向加密认证装置两端都要配，加密策略和调度侧一致，二次安防屏里通常把加密装置、隔离装置和交换机装在同一面屏内，接线比分散布置清楚。

对点这件事要留足时间。常规做法是在装置侧逐个核对点号、点类型、死区和系数，把点表导入后台，再做全站遥信遥测传动。一般按间隔数量和点的总数估工时，遥信遥测合计两千点左右的站，现场对点加传动要留4到6个工作日。赶工期压缩对点时间，投运后调度看到的遥信状态不对，返工成本比前期多花几天高得多。

收尾工作是全站传动。传动不是只合一次闸就算完，要覆盖保护动作跳闸、备自投动作、重合闸动作这些关键逻辑，而且要实测动作时间。低频低压减载这类需要与区域稳控配合的功能，低频低压减载屏的动作轮次和定值要与调度下发的方案逐条核对，不能只看装置内部定值表。

做110kV开关站综保系统这些年，我的体会是方案阶段多花两天把一次接线、运行方式和调度接口确认清楚，比现场多花两周消缺划算。设备本身的技术已经很成熟，项目好坏的分水岭在于对现场的理解。遇到具体项目的配置问题，可以联系我公司技术团队，电话/微信同号，把一次主接线图和运行方式发过来，我们一起把方案过一遍。
