开关柜弧光保护怎么配置？中低压母线弧光保护原理与整定配合要点

一、开关柜弧光保护到底解决什么问题

10kV、35kV 开关柜里最怕的故障不是单相接地，而是相间或者相地短路引起的电弧。短路电流把空气电离拉成弧道，电弧中心温度可以达到几千摄氏度，能量以光辐射和热辐射形式释放，相邻间隔的母线、电缆头、二次线束会在几百毫秒内被烧损。

按开关柜测试的经验数据，中压开关柜内部弧光故障的燃烧时间与设备损失对应关系大致如下：

常规的母线差动保护动作时间在 30 ～ 60 ms 量级，再加上断路器本体分闸时间，故障电流切断的总时间很容易超过 100 ms。而中压开关柜相间距离短、母线室空间小，燃烧速度比露天布置快得多。这就是开关柜弧光保护特别有必要的原因：电弧光保护直接检测弧光本身，不靠过流元件反应，把动作时间压在 10 ～ 20 ms 以内，在设备还没被烧坏之前就把故障切除。

实际项目中遇到过一次典型情况：某化工厂 10kV 配电室一台开关柜出线缆头制作缺陷，投运不到三个月就发生相间短路。上级过流保护动作时间整定在 0.3 s，等到保护动作跳闸的时候，该面柜子里的三个间隔全部烧毁，邻近两面柜子的二次线束也被熊焦。后来这个配电室补装了弧光保护，同类故障再没出现过扩大。

二、弧光保护原理：为什么要双判据确认

弧光保护的基本原理很直接：故障点在燃弧的同时会向外辐射强光，用安装在母线室、断路器室、电缆室的光敏探头把这个光信号抓到，配合一个电流判据确认，两边同时满足就发跳闸命令。

单用光信号不行，实际现场有太多干扰源。相机闪光、电焊弧光、严重日光直射探头，甚至断路器分合闸时的电弧，都可能让探头输出信号。只靠光信号跳闸，误动率高到无法接受。同理，单用电流判据也不行，那就是一套反应偏慢的过流保护。两个判据做“与”逻辑，才能把动作时间压到 10 ～ 20 ms，同时把误动率控住。

现场经常碰到一个误区：有人把弧光保护当成母线差动保护的替代品。两者作用完全不同，差动保护保的是母线区内相间短路，保护范围到 CT 安装点为止；弧光保护保的是开关柜内部弧光燃烧，范围到探头能看到的区域。柜内电缆头、CT 二次端子、接地扁铁这些地方出现电弧，差动保护根本感觉不到，而这正是弧光保护最有价值的地方。实际配置上，两者是互补关系，不是二选一。

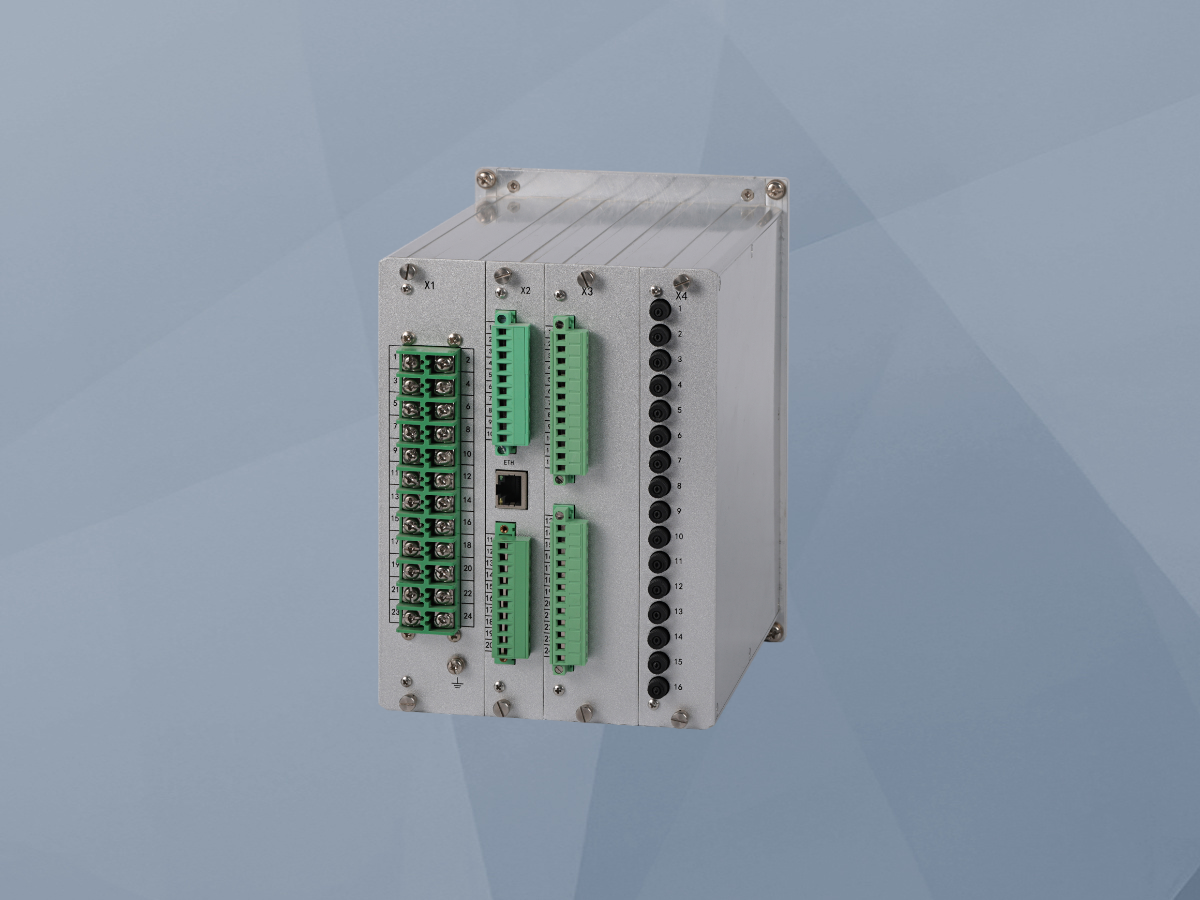

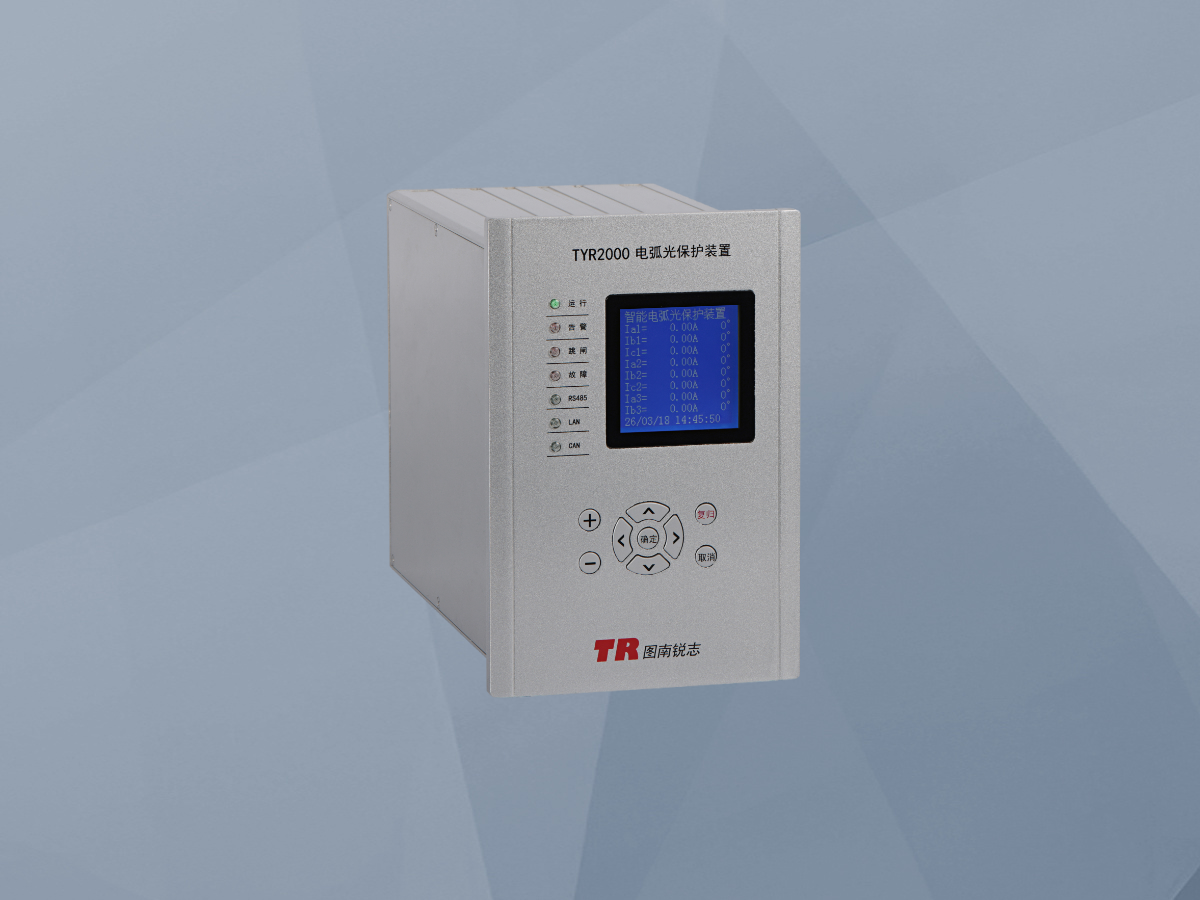

一套完整的弧光保护装置包含三部分：探头及光纤、中间传感器、保护主机。探头负责收光，中间传感器完成光电转换和定值比较，主机做逻辑判断并出跳闸。选型时要把探头数量、中间传感器路数、跳闸出口数量一次性算清楚，不要到现场再加。我公司 电弧光保护装置按母线分段配置中间传感器，每段母线单独出跳闸接点，便于与现有综保系统做配合。

三、弧光探头怎么布置，一面柜子装几个

探头布置是弧光保护配置里最容易出差错的一步。买了设备却没有把探头装到位，故障点正好在盲区，保护不动作，这种情况在实际工程里并不少见。布置原则只有一条：保证每个可能出现电弧的位置都在至少一个探头的视野内，且中间不被金属遮挡。

按结构部位，中压开关柜布置的经验参数如下：

探头到被监测点的距离控制在 2 ～ 5 m。距离过远，光强度被空气吸收和尘埃衰减，可能不足以触发保护，这是现场最常见的探头失效原因；距离太近，探头自身可能被弧光热辐射损坏，且容易受到断路器操作弧光干扰。实际项目中遇到过探头被装在柜后侧角落，正对一面钢铁隔板，故障时光被遮住，整套保护形同虚设。调试时必须用专用光源模拟比对每个探头逐一验证。

探头信号到中间传感器的传输方式分两种。多模光纤传输抗干扰能力强，传输距离可以到数百米，适合开关柜布置分散的场合；电缆传输成本低、现场接线简单，但距离一般控制在百米以内，且必须走屏蔽电缆、屏蔽层只能单端接地，避免形成地环引入开关操作干扰。我公司弧光保护配置的探头可直接与保护主机对接，现场布线时只需按图纸预留光纤盘余量。

四、动作时间与定值怎么配合

弧光保护的定值只有两个：光强度阈值和电流阈值。两个阈值都不能照抄型录，要按现场盐雾、灰尘、探头到故障点的实际距离现场标定。光强度阈值的标定通常分三步：先在无故障状态下记录环境光基值，再用标准光源在最远监测点作用，记录接收到的光强度下限，取两者中间并向上留 30% 余量作为整定值。

电流阈值的配合要需考虑两侧。上限要避开负载电流和电机启动涌流，避免正常运行时误启动；下限要低于该级母线最小两相短路电流，避免真故障时拒动。实际工程里常用的取值是过流保护定值的 0.5 ～ 0.8 倍，经验法可行，但建议用算出来的最小短路电流校核一下，心里有底。

动作时间上，光判据和电流判据都满足后的出口延时建议整定在 5 ～ 15 ms，这个区间既能避开断路器分合闸瞬间的弧光干扰，又不会让燃烧时间超出设备容忍范围。与差动保护、过流保护的配合上，弧光保护定位在本段母线，动作出口直接跳本段进线和分段开关，不经延时；上级病敏段保护仍然保留，作为后备。

一个常被忽略的配合问题是弧光保护的跳闸出口与断路器防跳。弧光保护动作后要向断路器发出分闸命令，同时通知上级保护。现场遇到过只接了跳闸回路、忘了连通信，结果弧光保护动作了但上级不知道，故障电流继续供给相邻母线，跨段扩大。弧光保护的信号归类一定要在设计阶段定好，每一路跳闸、每一路信号都要在图纸上对应清楚。我公司继电保护及测控装置在综保屏内预留了与弧光保护对接的开入量，设计时把信号作一次性对接即可。

五、调试、验收与运行防护要点

调试阶段最重要的一步是光路逐个打光。用专用光源从探头端注入，在中间传感器端测量接收到的光强度，逐一记录。这一步能发现两类问题：一是光纤折弯半径过小导致光衰减超标，二是探头被遮挡或方向偏差。光纤布放时弯曲半径不小于 30 mm，转弯处不能用扎带硬扎，这些细节决定了八年后保护还能不能动作。

跳闸回路调试必须实做。从探头加光开始，到分闸线圈动作为止，一路一路核对。重点看三个地方：跳闸出口是否对应正确的间隔，手车位置闭锁是否有效，以及是否正确引入了母线 PT 二次侧的电流量。实际项目中碰到过弧光保护动作后跳了错误分段的情况，就是因为出口没有逐个核对。

验收环节要看四份资料：设计图纸与现场实物一致性、探头布置图与实际安装位置对应说明、光强度现场标定记录、跳闸回路动作试验报告。这四份资料缺一样，后期运维搜不到依据。运行阶段每季度要做一次探头镜面清洁，工业环境下粉尘附着在探头窗口上一个季度就能把灵敏度拉低一半。

运行维护中还要关注一件事：开关柜内部改造或者更换设备后，要重新核对探头视野。新装的电缆、加装的隔板、更换的手车都可能挡住原来的视野。我公司弧光保护主机带探头在线自检，光路断线会直接上报后台，方便运维人员发现隐患。需要注意的是，弧光保护只解决柜内燃弧问题，与综合保护、测控装置、监控系统的配置关系要在整套二次方案里统一考虑。
