智能变电站过程层网络怎么配？SV采直跳、GOOSE跳闸与组网配置要点

一、三层两网结构，先分清过程层与站控层

常规变电站的二次回路靠电缆一根一根连，电缆沟里塞得满满的。智能变电站换了做法，用光纤和网络把二次回路重做了一遍，把一个站拆成三层两网。这个结构分不清楚，后面配网络基本等于盲配。

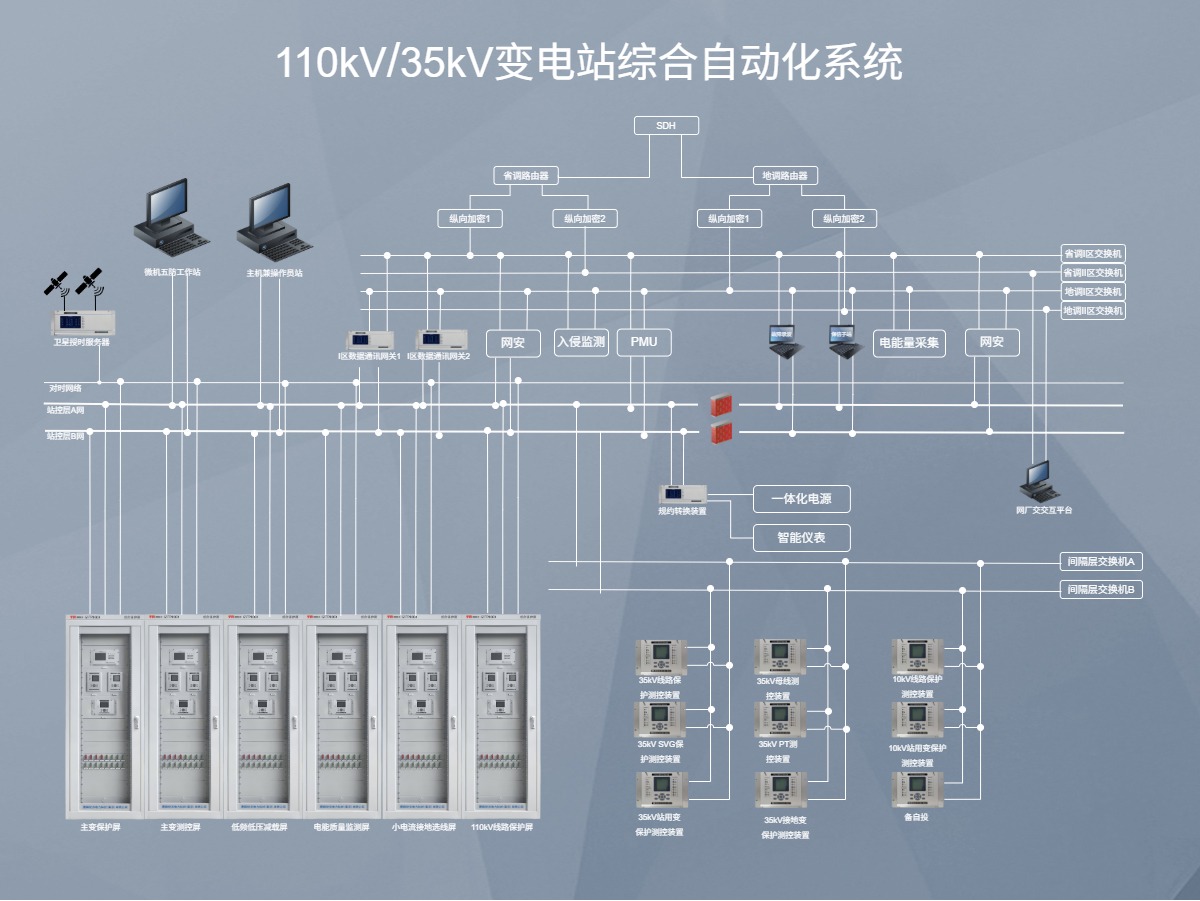

智能变电站的三层指的是站控层、间隔层、过程层。站控层是后台监控、远动机、保护信息子站待的位置；间隔层是各类智能电子设备，也就是继电保护装置、测控装置这些；过程层是电子式互感器、合并单元、智能终端以及断路器本体上的智能组件。两网指站控层网络和过程层网络。站控层网络跑 MMS 报文，管监控与远方通信；过程层网络跑 SV 采样值报文和 GOOSE 开关量报文。

实际项目中遇到最集中的偏差，是把过程层网络当成办公楼里的普通网络来配。智能变电站的过程层网络上跑的是跳闸命令和采样数据，交换机丢一个报文，落到现场可能就是一次拒动。配这个网络的出发点跟配办公网完全不同。

站控层网络可以全网统一规划 VLAN，出了问题顶多是后台看不到数据；过程层网络的 VLAN 必须按间隔划分，跨间隔混在一张网里，一台装置的组播风暴就能把全站拖慢。这一点在 110kV 规模的智能变电站里尤其容易被简化掉，间隔少、设备少，感觉没必要分那么细，等到扩建加间隔的时候再改就麻烦了。分区的逻辑一旦定下来，后续扩建按同一套规则延伸，改造代价才是可控的。

我公司配套的继电保护测控装置在间隔层的接入方式上分两种，一种带 SV 与 GOOSE 的智能接口，一种按常规互感器加电缆接入。选哪一种取决于这个间隔要不要走过程层网络，选型阶段就要定下来，事后再改牵动整面屏柜的接线。

二、SV采样值：直采还是网采，怎么选

SV 采样值有两条路可走，直采和网采。直采是合并单元到保护装置点对点光纤直连，中间不经过交换机。网采是合并单元先上过程层交换机，多台装置从网络上取同一份采样数据。两条路的取舍标准不是先进与否，而是这份数据给谁用、对同步要求有多高。智能变电站里两条路都有成熟的工程案例，选哪一条跟技术水平无关。

直采的好处是链路简单，不依赖交换机和网络配置，采样延时固定，同步好做。代价是光缆根数按「合并单元乘装置数」的速度增长，一个间隔三台装置就是三根光纤，主变间隔的合并单元多，光缆用量上升很快。网采省光缆，一份数据可以给保护、测控、计量、录波、网分同时用，扩建新增装置只要在交换机上配端口。

线路保护和主变差动这类保护，采样数据只给自己用，同步误差要求严，实际项目中基本走直采。测控、电能计量、故障录波、网络报文记录分析这些装置对采样延时的容忍度宽，走网采更经济。智能变电站里两种方式混着用很常见，同一个间隔里保护直采、测控网采，图纸上必须把两种链路分开画。

走 SV 直采的保护，两侧装置的数据同步靠对时或者双向延时补偿来对齐，电流极性、变比折算与两侧电流互感器的技术要求是同一套逻辑，现场调试时这两件事要放在一起看，单独改一头容易出岔子。

还有一处容易漏：SV 报文的采样率。保护一般用每周波 80 点或 256 点，计量和录波可能要求更高。同一台合并单元对不同装置输出不同采样率时，要确认它支持多路采样率输出，否则只能统一按最高要求配置，数据量白白放大。智能变电站的过程层带宽规划要按这个实际数据量算，不能按装置台数拍。

三、GOOSE跳闸网络：双网冗余与订阅关系

GOOSE 承载的是跳闸、闭锁、联锁、开关位置这一类开关量。它跟 SV 有个本质差别，SV 是周期性数据流，GOOSE 是事件驱动的：正常运行时按心跳周期发送，事件发生后连续重发若干次，稳定后再回到心跳周期。这个机制决定了 GOOSE 对丢包的容忍度比 SV 差，重发次数和心跳周期都不能随便改。

组网的第一件事是双网冗余。常规做法是过程层配 A、B 两套独立交换机，装置的双 GOOSE 口分别接入，两套网同时收报文，单网故障时跳闸不受影响。做双网要盯住一个细节，两个网之间不能有任何物理连接。现场出现过施工时把 A、B 网的备用纤芯接到一起，两个网络形成环接，一次广播风暴把两套网同时打瘫。

第二件事是订阅关系。GOOSE 是发布订阅机制，发送侧定义 GSE 控制块，里面写 GOID、APPID、数据集成员和配置版本号，接收侧按这些参数过滤报文。智能变电站现场出现「跳闸命令发出去了但对面没收到」，多数情况是订阅参数对不上：APPID 在全站范围内重复、数据集成员顺序不一致、配置版本号改过没同步。

数据集成员顺序不一致这个毛病最隐蔽。发送侧调整过一次数据集排列，接收侧没跟着更新，两边容量和类型都能对上，订阅也能建立，取到的位却错位了。现象是联锁逻辑偶尔反着动，查起来要逐条报文比对，比彻底收不到还费时间。配置变更后把两侧的控制块参数打印出来逐项对照，这一步别省。

双网做好之后，验证手段是断网试验：分别手动断开 A 网、B 网，观察跳闸与联锁功能是否正常，同时确认装置有没有报网络异常。这个试验要在一次设备退出的传动状态下做，做完把断网期间的告警记录一并归档。

四、过程层交换机的选型与配置要点

过程层网络里最薄的一环是交换机。装置在出厂前厂家都验过，交换机是现场拼起来的，配置错了没人替你兜底。选型时看几项硬指标：端口数量与速率、是否支持 IEEE 802.1Q VLAN、组播管理方式、风暴抑制、端口镜像能力。

组播处理能力是过程层交换机的重点。SV 和 GOOSE 都是组播报文，交换机如果不认识组播，会把每一份报文复制到所有端口，端口一多直接拥塞。静态组播或者 GMRP 必须能配，这一项在选型清单里要单独列出来确认，普通商用交换机的「即插即用」在这里是缺点。

端口数量按间隔数乘每间隔装置数，再留 20% 到 30% 的备用。智能变电站扩建到第二期才发现交换机端口不够，只能整台更换，停电协调的成本远高于当初多买几个光口。速率上目前主流是百兆光口做客量较小的间隔，千兆口用于跨区主干，按实际流量核算，不要一律按千兆配。

布置方式有两种，按间隔就地分散装在小室的交换机柜里，或者集中在继保室组屏。分散布置光缆短、故障影响范围小；集中布置好维护、好观察。智能变电站的实践里，110kV 及以上通常按电压等级分区，每个区一到两台交换机，VLAN 也按同一个分区划，避免网络结构和分区方式两套逻辑打架。

过程层网络与站控层网络之间的数据汇集与转发由站控层设备负责，通讯管理机在这里承担的是与后台、与调度之间的规约转换，过程层交换机不管这件事。两者经常被混为一谈，配网络前先把哪台设备管哪一层标在图上。

交换机配置还有一条经验：配置文件要落纸并留档。智能变电站运行几年后改一次间隔，现场没人记得当初 VLAN 怎么划的，一份带端口对照表的配置记录能省掉整整一天的摸查。

过程层网络关键参数速查

五、网络报文记录分析与全站对时配置

过程层网络上的报文出了问题得有人能看。网络报文记录分析装置按端口全量抓包并存盘，事故后可以把 SV 和 GOOSE 报文按时间轴还原，智能变电站里它替代了一部分传统录波的工作。接入方式一般走交换机镜像口，镜像会让流量翻倍，全站多大的 SV 流量乘 2，超过交换机背板能力就会丢包，抓不全的报文比没有更耽误事。智能变电站的网分装置一般独立组屏，机柜位置与电源容量在初设阶段就要占好。

对时是另一条命脉。SV 采样的同步、GOOSE 动作时序的比对、网分报文的时间戳，全都建立在全站统一时钟上。目前主流是 IEC 61588 对时，也就是 IEEE 1588，精度可以做到优于 1 微秒，另有部分站点用 IRIG-B 码。保护用的 SV 同步方式分插值同步和外部时钟同步两种，选哪种要跟保护装置的固件能力对上，不能只看时钟源参数。智能变电站的对时链路本身也要考虑冗余，主时钟失步时从时钟能顶上来，否则一次对时异常会影响全站的采样同步。

验收阶段有两件事必须落到位。全站对时逐台校验，确认装置收到的时钟源和偏差在允许范围内；把网分抓到的报文与保护动作报告的时间线摆在一起比对，两者对得上，说明从采样到跳闸这条链路是通的。这一条比对做完，智能变电站的二次回路才算真正验收完毕。对时偏差这一项在新建站的验收大纲里通常单列，原因就是它一旦不达标，后面所有基于时间轴的分析全部失效。

网络流量的记录与安全审计属于电力监控系统二次安防的范畴，过程层网络虽然不直接连调度数据网，网分数据与运行日志的留存周期一样要满足等保的条款要求。这部分在项目前期做方案时就要留好机柜位置和电源容量，投运之后再补位置会很难找。

智能变电站的过程层网络配置，难点不在技术本身，而在于把层次分清楚：哪层的数据走哪张网、哪台设备管哪一段、同步从哪里来。这三件事在图纸阶段定下来，现场调试的工作量能压掉一大半。我公司长期配套继电保护测控装置、过程层网络设备与变电站二次系统相关产品，涉及过程层组网配置、交换机选型或者 SV 与 GOOSE 参数调试的问题，联系我公司技术团队，电话与微信同号，可以安排工程师一起过方案。
