弧光保护怎么配置？弧光传感器布置、动作判据与母线分段跳闸原则

一、先搞清楚：弧光到底快在哪里，慢在哪里

实际项目中遇到 10kV 开关柜内部故障，十有八九不是单纯的过流。柜内母线、手车触头、电缆头这几处一旦发生绝缘击穿，空气被电弧持续电离，形成低阻抗通道，故障电流往往爬不上去，常规过流保护的启动门槛根本达不到。等到电流终于够大触发过流段，柜体已经被烧穿、铜排已经熔断，甚至波及相邻柜。弧光保护解决的就是这一段电流判据不灵敏的时间窗口。

现场经常碰到的情况是这样的：电缆室绝缘子表面受潮爬电，弧光刚刚起燃，电流只有几百安培，过流保护一动不动；而弧光从起燃到能量释放到危险量级，只需要几十毫秒。弧光保护靠的是光强度判据，动作出口时间可以做到 7～10ms，比过流快一个数量级。

但 弧光保护不是万能的。它对光照的依赖性，决定了它会在强光、弧焊、日光直射等环境下误动，这也是为什么现场很少单用光判据。我公司在这一类产品上采用的是光强度加过流双判据，具体的逻辑取舍放在第三节讲。这里先记住一条：弧光保护的价值在于快，而准要靠判据组合和布点来解决。

还有一点容易被忽略，弧光保护在柜内和在敞开式配电装置里是两套思路。开关柜是封闭空间，光信号不容易被外部光源污染，传感器布置相对简单；敞开式场合光信号外泄严重，需要的传感器数量更多、灵敏度要求更高。本篇文章主要讲柜内场景。

从继电保护这个大类来看，弧光保护属于母线保护的补充手段。常规的母差保护靠电流差动判别，对柜内中段的手车触头故障存在保护死区，弧光保护正好补上这一块。所以在做二次系统方案的时候，弧光保护一般和母差保护、母联保护装置一并考虑，而不是等柜子装好了再回头加装。现场见过不少项目是投运之后才补，柜内空间和光纤走线路径都已经被占满，改起来非常麻烦。

二、弧光传感器怎么布点：柜内三段划分与安装位置

布点是 弧光保护里最考验现场经验的一环。行业里比较通行的做法是把一个 10kV 开关柜按功能分成三段：母线室、断路器手车室、电缆室。这三段各自是独立的封闭隔室，弧光发生在哪一段，传感器就装在对应的隔室里，不能靠一只传感器覆盖全柜。

母线室通常装在柜顶靠后的位置，朝下斜 30 度左右，能同时照到母排和静触头。断路器手车室的传感器装在后上隔板内侧，对着动触头和梅花触头的位置。电缆室一般装两块，一块朝电缆头方向，一块覆盖电流互感器和接地开关区域。一台 10kV 中置柜常规配置 3～4 只弧光传感器，母线柜、进线柜因为母排长，数量还要再加。弧光保护能不能起作用，很大程度就取决于这几只传感器有没有装在对的位置上。

传感器的光纤走线要注意两点。一是最小弯曲半径，通常不能小于 30mm，现场盘绕过紧会直接把光衰减掉，结果就是该动作的时候不动作。二是走线路径要避开断路器的机械连杆和手车推拉轨迹，实际项目中返工最多的就是光纤被手车压断。

另外提一句，母联柜和分段柜是整个系统的关键节点。这两面柜子的传感器布点要做冗余，母联柜建议至少布置 4 只传感器，任何一只被遮挡都不至于失去覆盖。相关的母联保护装置系列在设计上就是要和弧光保护配合使用，两套装置的跳闸出口逻辑要在图纸阶段就统一，不要等现场调试时才发现互相打架。

从工程习惯上说，弧光保护的传感器编号要和柜位号对应起来，比如 1AH03 柜电缆室的传感器就编成 1AH03-C，这样后台报警的时候运维人员一眼就能定位到具体是哪一面柜的哪个隔室。编号随意写、台账不更新，是弧光保护用上两年之后查不出问题的主要原因。

[配图：10kV 开关柜母线室与电缆室内弧光传感器安装位置实物示意]

三、动作判据怎么整定：光强度与过流双判据的取舍

判据整定这件事，现场工程师最关心的就两个数字：光强度定值和过流定值。弧光保护的动作判据整定，本质上是传感器的输出门槛，行业通行的做法是整定在传感器满量程的 30% 左右。定得太低，隔室内的日光泄露、带电显示器的指示灯都能触发；定得太高，早期的弱弧光又会被漏掉。

过流定值的作用是与条件，用来排除纯光干扰。这里有个常见错误：把过流定值按常规速断来配，结果又回到了电流不够大就不动作的老问题上。弧光保护的过流定值应当明显低于常规速断定值，一般取额定电流的 1.5～3 倍即可，它的任务不是精确区分故障，而是确认确实有电流在流。

现在还有一类做法是加第三个判据，比如零序或负序，用来在光判据和过流判据都不典型的时候兜底。我个人不太建议在 10kV 中置柜上把逻辑做得太复杂。三段逻辑同时满足在理论上更可靠，但现场调试的验证工作量会成倍增加，而 10kV 这个电压等级的双判据已经能够覆盖绝大多数场景。逻辑简单，出问题的时候才查得清。

还有一个现场细节：弧光保护的传感器表面结露会直接导致误动。电缆室在梅雨季节湿度高，传感器镜面挂上水雾之后，光强读数会持续偏高。解决的办法是把传感器朝下倾斜安装，同时在柜内加装除湿装置。这一条很少有人写进规程，但现场吃过的亏不少。

四、跳闸策略怎么定：母线分段与选择性配合

弧光保护的跳闸策略核心就一个问题：故障发生之后，跳的范围要多大。跳得太小，灭不了弧；跳得太大，非故障段跟着停电。工程上通行的原则是本柜先跳、母联后跳、段进线最后跳，用时间级差来建立选择性。

以 10kV 单母线分段接线为例。某一出线柜电缆室发生弧光，这台柜的弧光保护应当在 10ms 内跳开本柜断路器。如果弧光仍然存在，说明故障在母线上的可能性大，延时 30～100ms 后跳母联断路器。母联跳开之后故障段被隔离，非故障段由另一段进线继续供电。整个过程通常在 200ms 以内完成，比等过流保护逐级配合要快得多。

如果是单母线不分段，策略就简单粗暴：直接跳进线。这种情况下没有别的选择，因为故障无法在母线上隔离。所以单母线接线在做弧光保护设计的时候，要把跳闸范围对生产的影响提前跟业主讲清楚，避免事后扯皮。

还有一类容易被漏掉的配合关系：弧光保护和母差保护的交叉。母差保护本身也能保护母线故障，但它是差动原理，对柜内中段位置的手车触头故障可能处于保护死区。我在一个项目上就遇到过母差和弧光保护同时启动的情况，两套装置谁先动取决于出口时间。设计阶段要明确弧光保护的母联跳闸出口与母差保护之间做启动闭锁或延时配合，不要两套装置抢着跳同一台开关。

对于整套二次系统的组合方式，可以参考安全辅助控制系统里的屏柜布置思路，弧光保护和站内的其他辅助保护共用一套直流馈线和信号回路比较经济。如果现场是箱变或者光伏升压站，箱变测控装置系列的弧光扩展接口也可以直接接入，不需要再单独组一面屏。

五、配置清单、验电试验与常见误区

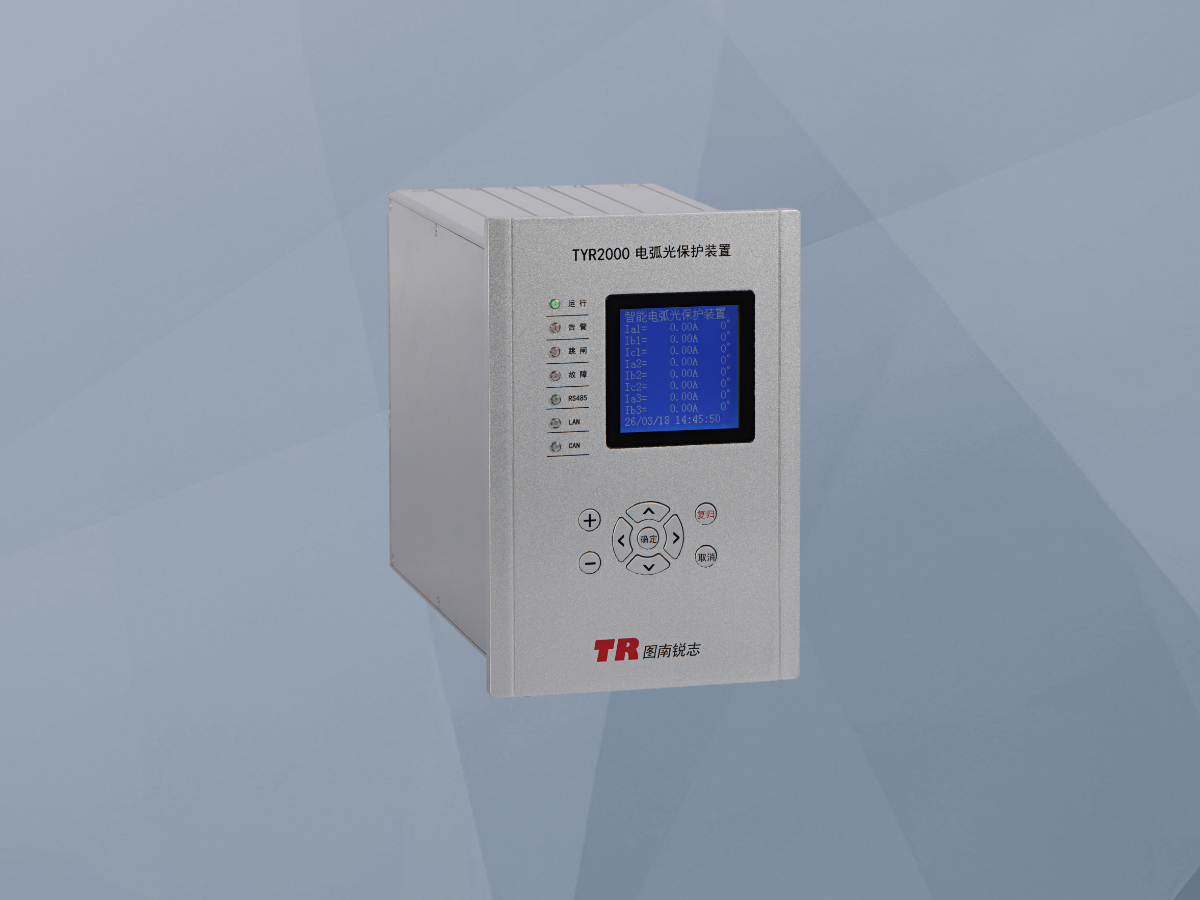

选型清单我按继电保护和监控系统两个方向整理。弧光保护的主机属于继电保护类别，主流的机型支持扩展至 24 路甚至更多的弧光通道，一个 10kV 配电室按 12～20 面柜子估算，主机的通道数建议留出 20% 冗余，方便后期加柜。

试验环节，现场最有效的方法是验电试验。用弧光模拟光源或者专用的弧光发生器，对着每一只传感器逐个打光，确认主机能正确识别并给出对应的隔室定位。一台柜 3～4 只传感器，12 面柜就是 40 多次打光，这个工作量不能省，因为传感器装错隔室、光纤接错端口是现场最典型的低级错误。

最后说几个踩过的坑。第一，传感器装好之后柜门一关就没人管了，两年后检修发现光纤已经老化发黄，衰减大了好几 dB。第二，主机跳闸出口只接了预告信号没接跳闸，调试时看着都正常，真出事的时候不动作。第三，带电显示器、柜内照明灯的光漏到传感器上造成误动，这类误动往往是间歇性的，最难查。

把这几个环节做扎实，10kV 开关柜弧光保护的可用性就上来了。弧光保护的价值不在功能多，而在于关键的那几十毫秒里它得可靠地动作。

[配图：弧光保护主机动作试验与后台信号核对现场]
