发电机保护测控装置在7MW汽轮机组的应用方案

一、引言
       发电机作为电力系统的核心设备，其安全稳定运行直接关系到电网的可靠性与电能质量。传统的电磁式继电器保护在动作速度、精度和功能集成度上已难以满足现代电力系统，尤其是大型机组和复杂运行工况的要求。发电机综合保护装置凭借其高性能处理器、先进的算法和高度集成化的设计，实现了保护、测量、控制、通信一体化，成为当前发电机保护的主流选择。本方案旨在阐述发电机微机综合保护装置的功能配置、选型原则及典型应用，为相关工程项目的设计与实施提供参考。
二、发电机微机综合保护装置概述

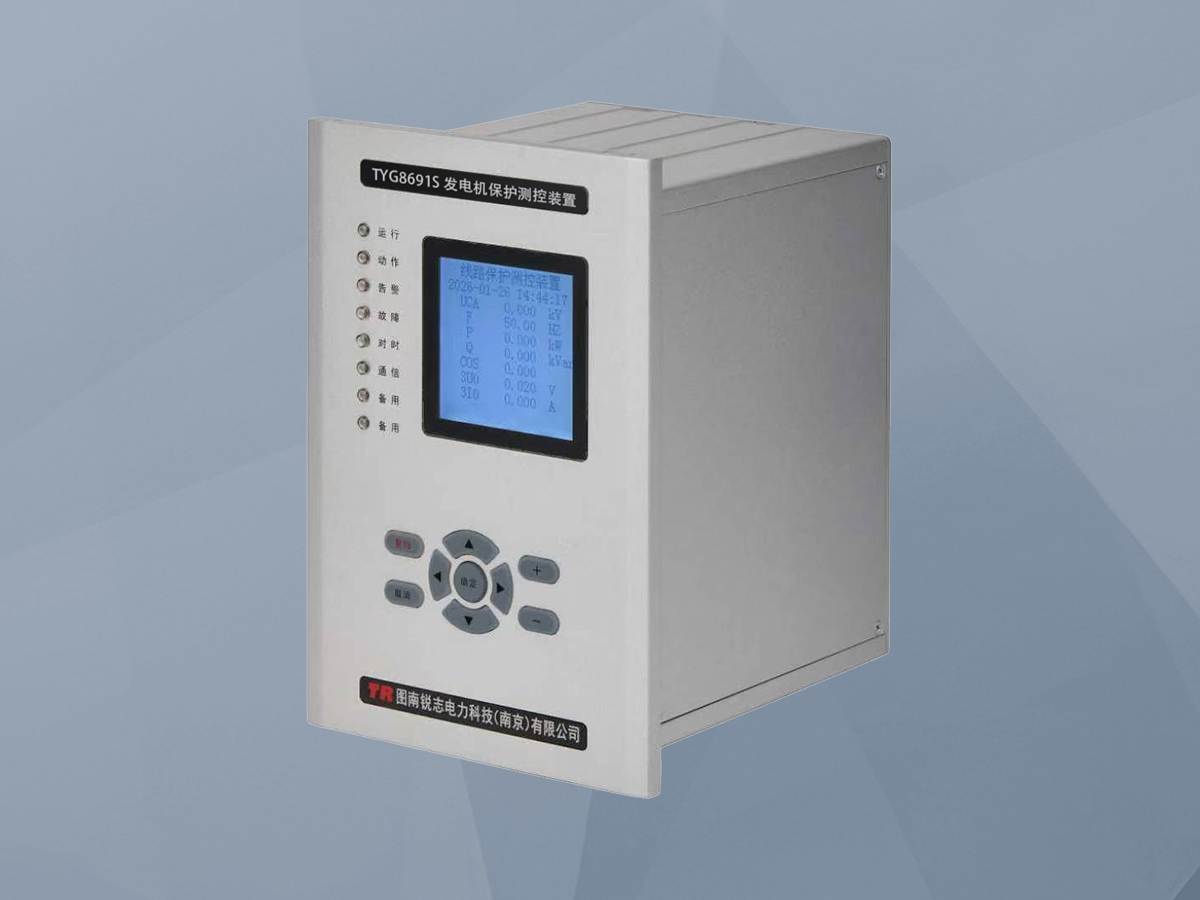

       现代发电机微机综合保护装置通常采用32位高性能CPU，具备高速数据采集与处理能力。装置集成了完善的主保护、后备保护及异常运行保护功能，并通过自适应以太网等通信接口，支持与电厂综合自动化系统无缝对接，实现远程监控、定值修改和故障分析。其设计遵循全分散式理念，结构紧凑，抗干扰能力强，适用于35kV及以下电压等级的汽轮、水轮发电机组的保护与监控。
三、发电机微机综合保护装置功能配置方案
       一套完整的发电机微机综合保护方案应覆盖发电机可能发生的各类电气故障及异常运行状态。根据《继电保护和安全自动装置技术规程》及机组容量，典型配置如下：
1.  主保护（快速切除内部严重故障）：
    •   纵联差动保护：作为发电机内部相间短路的主保护，采用比率制动特性，能可靠区分区内、区外故障，并配有差动速断功能应对严重故障。
    •   匝间短路保护：对于定子绕组为多分支的结构，可配置单元件横差保护或裂相横差保护，以灵敏反应定子绕组的匝间短路和分支开焊故障。
    •   100%定子接地保护：通常由基波零序过电压保护（保护范围约90-95%）和三次谐波电压保护（覆盖中性点附近区域）共同构成，实现定子绕组单相接地的100%保护。
2.  后备及异常运行保护：
    •   复合电压启动的过流保护：作为发电机外部短路和内部故障的后备保护。
    •   负序过流保护：防止因不对称负荷或外部不对称短路导致的转子过热。
    •   定子过负荷保护：反应对称过负荷，通常采用反时限特性。
    •   转子接地保护：包括转子一点接地保护和两点接地保护，用于监测励磁回路绝缘状况。
    •   失磁保护：防止发电机因励磁消失而异步运行，危及系统稳定和发电机本身安全。
    •   失步保护：检测系统振荡，防止机组损坏。
    •   逆功率保护：用于检测汽轮机主汽门关闭后发电机变为电动机运行的状态。
    •   过电压保护 & 低频/过频保护：防止突然甩负荷引起的过电压，以及系统频率异常对发电机造成的累积性损伤。
    •   起停机保护、突加电压保护：覆盖发电机非正常运行工况。
    •   TA/TV断线监测：确保测量回路完好，防止保护误动。
3.  辅助与非电量保护：
    •   非电量保护：如断水保护、热工保护等，通过独立装置或开入量接入。
    •   测量与监控功能：实时监测三相电压、电流、有功/无功功率、功率因数、频率等电气量。
    •   故障录波与事件顺序记录（SOE）：记录故障前后波形和动作时序，便于事故分析。
    •   通信功能：支持RS485、以太网，兼容Modbus、IEC61850等规约，实现“四遥”功能。
四、发电机微机综合保护装置应用案例分析（以7MW汽轮发电机组为例）
       以某热电厂新增7MW汽轮发电机组的保护改造工程为例。该项目选用华电WBH-2000系列微机发电机保护装置，具体配置如下：

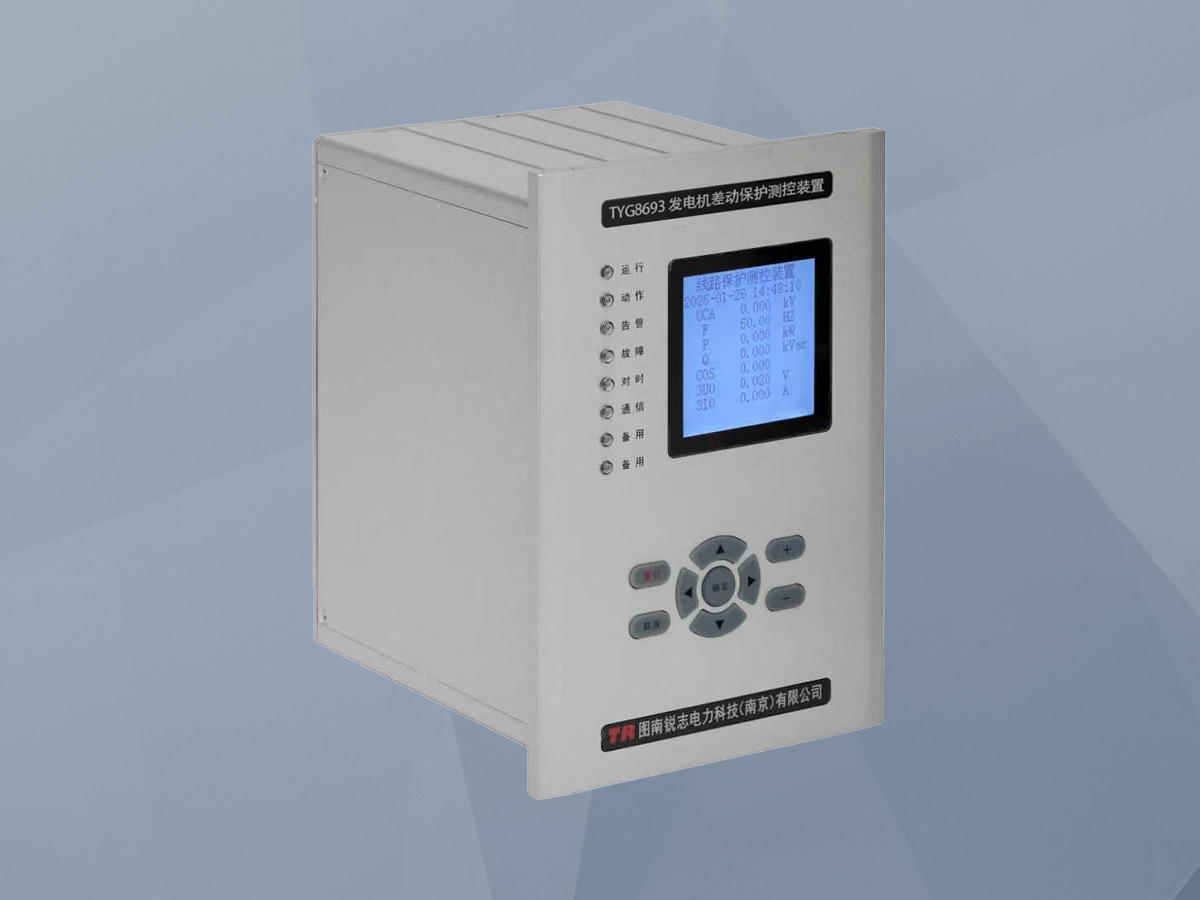

    •   主保护配置：采用我司发电机差动保护测控装置，实现纵联差动保护（含比率制动和差动速断）、CT断线闭锁等功能，作为发电机定子绕组及引出线相间短路的主保护。
    •   后备保护配置：配置复合电压（负序电压、低电压）启动的二段过流保护、限时电流速断保护、定子时限零序过流保护（接地保护）、过负荷保护等。
    •   方案特点：该方案将差动、后备、接地等保护集成于一体，实现了保护、测量、控制、通信一体化。装置灵敏可靠，确保了该后置发电机的安全稳定运行，是中小型发电机保护微机化改造的典型范例。
五、发电机微机综合保护装置实施要点
    1.  选型原则：根据发电机容量、电压等级、接线方式（如是否构成发-变组）及电厂自动化水平选择合适型号。对于300MW及以上大型机组，应按“双重化”原则配置两套完整的独立保护。
    2.  整定计算：依据发电机厂家参数、系统阻抗进行精确的整定计算，确保保护的选择性、速动性、灵敏性和可靠性。
    3.  安装与调试：注意电流互感器（TA）、电压互感器（TV）二次回路极性正确，所有TA二次接线需接成“Y”型。进行全面的带负荷测试，验证保护逻辑及出口回路的正确性。
    4.  运行维护：利用装置的自我诊断和事件记录功能，定期检查。支持软件在线升级，便于功能扩展和缺陷修复。
六、发电机微机综合保护装置结论
    发电机微机综合保护装置通过高度集成的智能化设计，提供了全方位、快速、可靠的保护解决方案，显著提升了发电机组运行的安全性与可靠性，并为实现电厂无人值守和智能运维奠定了坚实基础。随着技术发展，未来装置将更加注重自适应保护、状态预测及与智能电网的深度融合。在具体应用中，应结合机组实际情况和最新技术规范，进行科学选型与精细调试，以充分发挥其技术优势。
