光伏厂站增一次调频设备改造方案

        光伏厂站增一次调频设备改造，本质是给电站装一套能“听频率、调有功”的快速响应系统，让它满足电网最新“两个细则”和 GB/T 29319-2024、GB/T 40595-2021 的要求。下面按工程实施顺序拆开讲。
        接入 35kV 及以上的光伏厂站，按 GB/T 40595-2021 必须具一次调频能力，存量站未在期限完成改造的，按山东等省《两个细则》按月扣当月上网电量 2% 考核。 改造不是把所有逆变器换掉——先查逆变器是否开放 Δf 自启与有功备用接口：若群控终端已具备 AGC/AVC，只需升级为“分布式电源协调控制装置+快速调频模块”，把并网点频率经 PMU 级采集进装置，按死区 ±0.05Hz、下垂系数 K=20~50 发有功修正值；若老逆变器无接口，则在升压站新增一面一次调频系统屏（快速调频主机+通信管理机+纵密+对时），南向轮询逆变器、北向走 IEC104 上调度，与既有 AGC 系统做“正向叠加、反向闭锁”。带储能的站可把 PCS 纳入同一控制域，光伏备用不够时储能补毫秒级有功，过验收更稳。
一、先摸清“改到什么标准”——对齐属地电网细则
       不同地区电网对一次调频的具体参数有差异，动手前必须先拿到属地调度/监管局的文件，通常关注这几个核心指标：
       死区：光伏电站一次调频死区通常设在 ±0.02Hz ~ ±0.06Hz（东北细则取 ±0.02~±0.06Hz，西北取 ±0.06Hz，GB/T 29319 建议 ±0.02~±0.06Hz 由调度确定）
       调差率（调频系数）：光伏通常 不大于 3%，有功调频系数 kf 取值范围宜为 10~50
       限幅：频率 >50Hz 时减有功 ≥10% 额定；频率 <50Hz 时（配储能）增有功 ≥6% 额定
       动态性能：响应滞后 ≤1s、响应时间 ≤5s、调节时间 ≤15s、稳定后有功偏差 ≤±1% 额定
       测量精度：频率测量误差 ≤0.002Hz，电压/电流误差 ≤0.2%，有功/无功误差 ≤0.5%，录波采样 >1200Hz

二、选改造方案——三种主流路线
       光伏存量电站改造，业界主要有三种接法，选择取决于现有 AGC 系统是否成熟、逆变器厂家是否配合：
       方案一：一体化集成改造（新建站或 AGC 也要重做时首选）
       选一台一体化功率控制设备，把 AGCAVC、AFC（一次调频）功能全部集成，直接采并网点电气量，统一给逆变器下发指令。简单直接，没有多系统协调问题。
       方案二：串接式（存量站最常用）
       新增一台独立的一次调频装置，串接在原 AGC 系统前端，由调频装置负责指令转发和逻辑协调，原 AGC、逆变器管理系统基本不动，只调整站内信息流。优点是不用改 AGC 软件、全场可带电作业；缺点是需要对 AGC 厂家接口开放程度提前确认。
       方案三：并接式
       调频装置和原 AGC 并行运行，各自下指令给逆变器，由逆变器侧统一协调。光伏 PCS 对多指令源支持相对成熟，但要小心指令冲突，必须设好优先级和闭锁逻辑。一般不推荐，因为协调复杂度高。

三、硬件配置——新增一套“快速频率响应装置”
       以典型招标配置为参考，需要新增的核心设备包括：

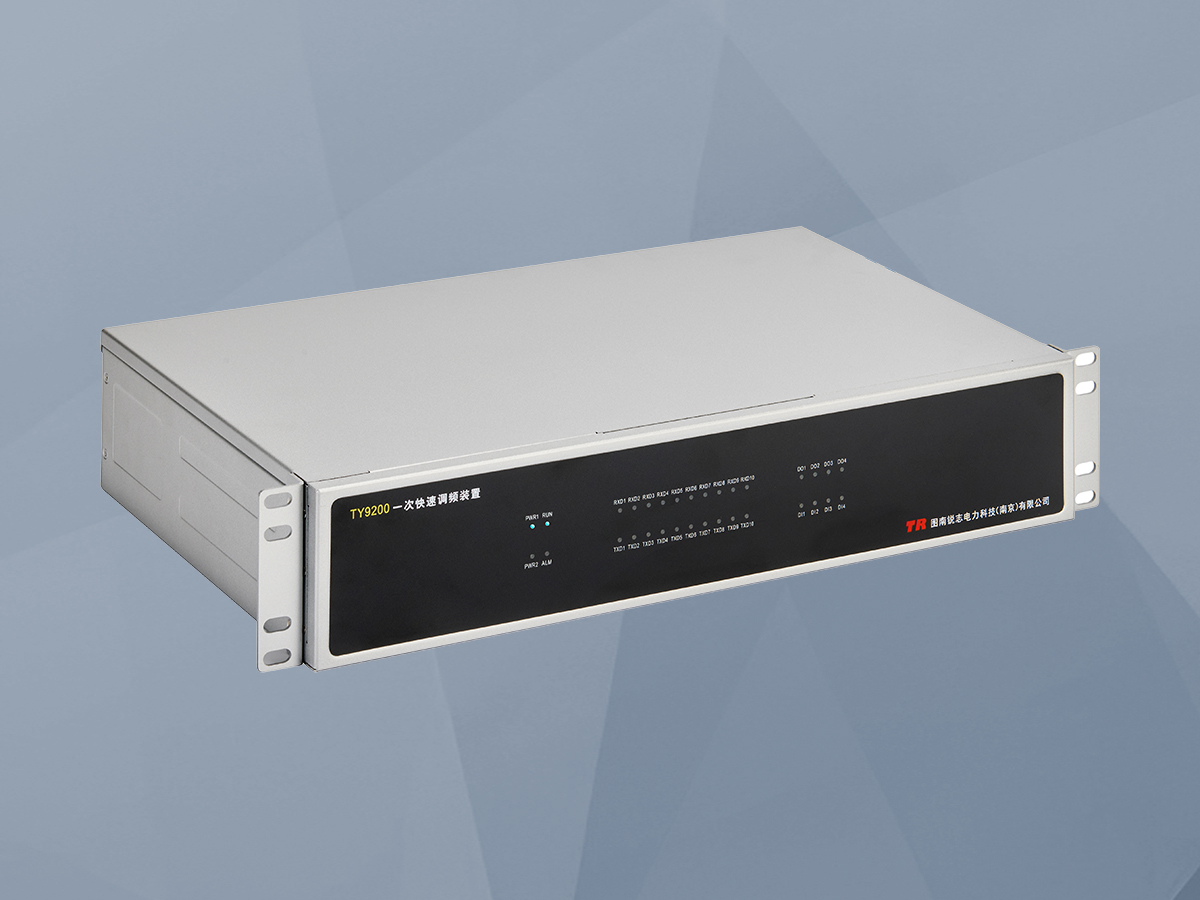

       快速频率响应控制装置（主机）：带高精度测频模块（频率测量精度 ≤0.003Hz），运算周期 ≤100ms

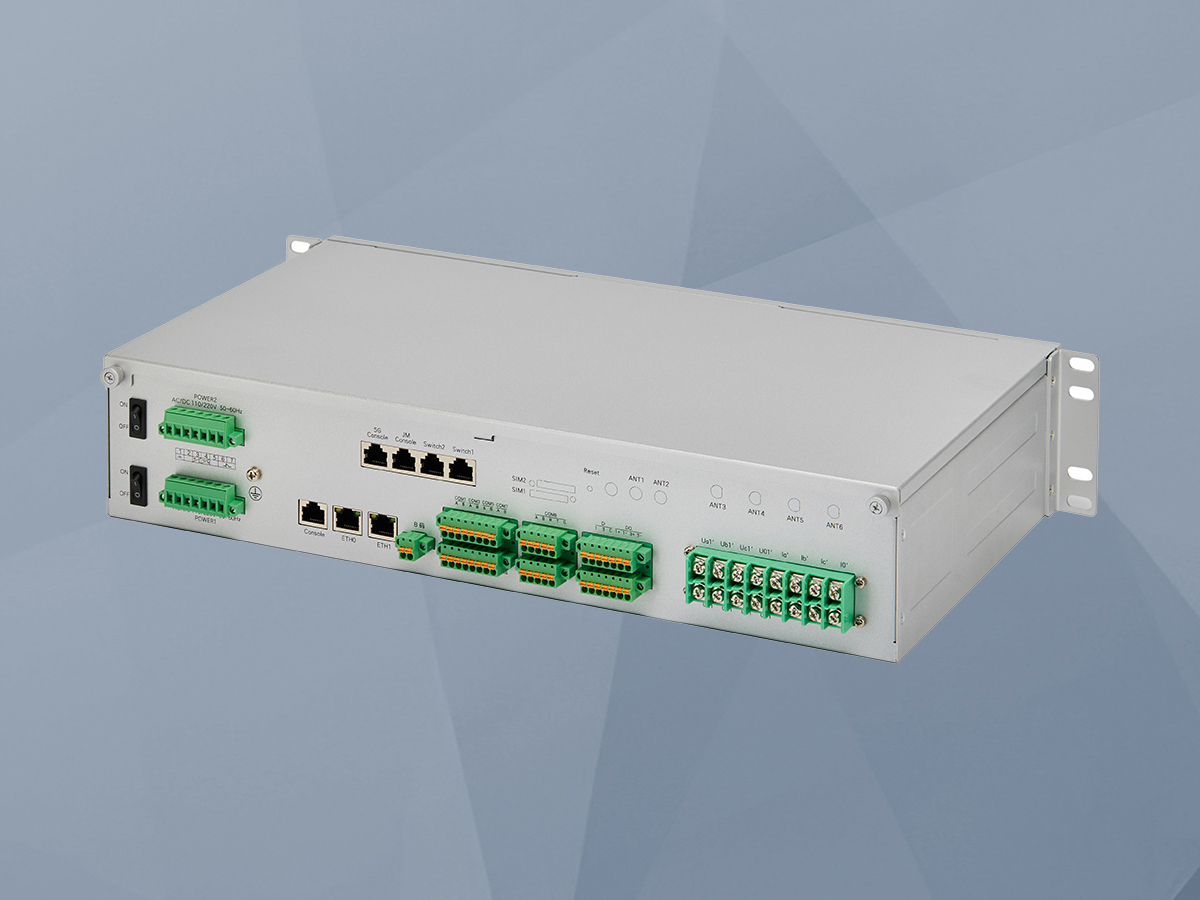

       智能控制终端/子机：负责采集并网点 CT/PT 信号，下发指令给逆变器

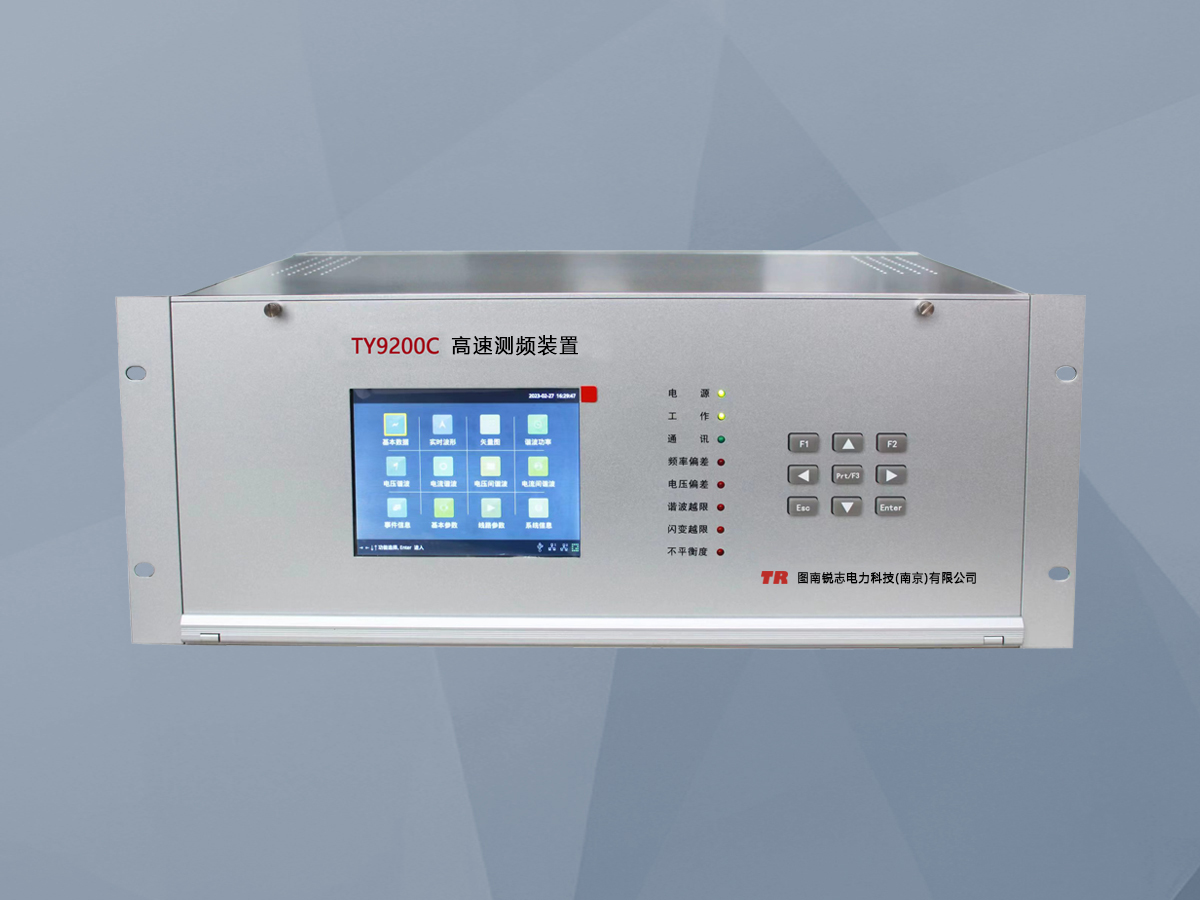

       高速测频装置：采集母线三相电压、频率、有功、无功
       工作站 + 显示器：人机交互界面，看遥测、定值、运行日志
       交换机、机柜：组网用
       PMU 同步相量测量装置：多数省份要求补装或升级，把并网点有功等关键信号通过 PMU 上送省调
       防火墙/网络安全监测装置：新增设备涉及网安接入的，要加探针接入网安系统
       同步时钟：保证装置对时精度
       关键硬件要求：电压/电流测量误差 ≤0.2%、有功/无功测量误差 ≤0.5%、录波采样 >1200Hz、支持 IEC 60870-5-104 / Modbus TCP 等规约。

四、接口改造——五个方向的联调
       这是改造工作量最大、最容易踩坑的环节，需要协调多家第三方厂家：
       1. 与并网点电气量接口：直接从 35kV 母线 PT/CT 取电压电流，或通过 PMU/测控装置获取，确保频率测量快速、精准
       2. 与逆变器通信：这是关键中的关键。调频装置要通过光纤环网直接与逆变器通讯管理机对接，减少通道延迟。需要逐台确认逆变器品牌型号的规约适配——华为、阳光电源、特变电工、锦浪等不同厂家的逆变器数据点表和控制字差异很大
       3. 与 AGC 系统协调：AGC 厂家（南瑞继保、国能日新、中科伏瑞等）需开放接口，实现“一次调频指令 + AGC 指令 = 最终功率指令”的代数和逻辑，且频率越限时 AGC 反向调节要被闭锁
       4. 与 PMU/远动通信：把一次调频动作信号、投退信号、性能计算所需数据上送调度主站
       5. 与同步时钟、网安装置对接：保证时间同步和网络安全合规

五、控制策略——下垂特性 + 协调逻辑
       软件层面要实现的核心算法：
       有功-频率下垂控制：当 f > 50Hz 减有功，f < 50Hz 增有功，ΔP = -kf × (f - 50)/50 × PN
       逆变器加权分配：根据各逆变器运行状态、通讯状态、有功调节裕度做加权排序，等裕度法分配指令
       AGC 协调：一次调频动作时向 AGC 发闭锁信号，避免两系统打架造成功率震荡
       故障闭锁：检测到单相接地等电气故障时，立即闭锁一次调频调节
       防扰动：能躲过短路故障引起的瞬时频率突变，不发生误动
       向下限幅闭锁：有功降到额定 20% 时闭锁向下调节，避免逆变器脱网

六、调试与涉网试验——拿到电科院报告才算完
       改造完必须经过全套涉网试验，由电科院或具备资质的第三方出测试报告：
       1. 频率阶跃扰动试验：模拟 49.9Hz / 50.1Hz 阶跃，测滞后时间、响应时间、调节时间、稳态偏差
       2. 模拟实际频率扰动试验：合格率 ≥60%
       3. 防扰动性能校验：验证对电网高低电压穿越等暂态过程的免疫能力
       4. AGC 协调试验：验证一次调频与 AGC 的协调配合逻辑
       5. PMU/远动联调：与省调主站联调，确认数据上送正确
       试验依据主要是 GB/T 40595-2021《并网电源一次调频技术规定及试验导则》 和属地“两个细则”。华能吉林项目明确要求装置“已通过吉林电科院入网检测”才能现场安装，这是通行做法。

七、投运与质保
       全部调试完成后，向调度提交投运申请，走调度票流程
       一次调频功能投入运行，不得擅自退出
       投运后质保期通常 2 年，期间供应商负责接口协调、技术培训、故障处理
       整套改造周期：从合同签订到通过电科院测试，一般 1~2 个月（设备供货 30 天 + 安装调试 20 天，如华能吉林、三峡盛林项目）。如果是交钥匙工程，供应商包设备、安装、接口协调、试验、报告全流程。
       实操建议：
       ① 先找属地调度/监管局要最新版“两个细则”和一次调频技术要求文件，把死区、调差率、限幅定值敲定；
       ② 核查站内逆变器厂家型号、AGC 厂家、是否有 PMU——这决定了方案选串接还是并接、要升级哪些第三方设备；
       ③ 招标时明确要求“通过电科院入网检测”和“交钥匙工程”，把接口费、试验费、报告责任写进合同；
       ④ 特别约定快频装置与逆变器直连通讯，避免因通道延迟导致动态性能不达标。
