煤矿项目微机无扰动电源快速切换装置替换传统备自投装置BZT实施方案

1. 项目背景与目标

1.1 现状分析
  现有煤矿主通风机高压配电系统采用传统备用电源自动投入装置（BZT），存在以下不足：
  • 切换时间长（通常1~2s以上），母线残压已大幅衰减
  • 合闸冲击电流大，电动机转速下降明显
  • 仅支持"失压+延时"简单逻辑，无残压跟踪功能
  • 无法满足高瓦斯矿井对主通风机连续运行的要求

1.2 改造目标
  • 将原BZT装置替换为TY8661Q微机电源快速切换装置
  • 实现主通风机电源毫秒级无扰动切换
  • 保障切换过程中断电时间短、冲击小、电动机不停车
  • 提升系统可靠性，满足《煤矿安全规程》对备用通风机10min内启动的要求（实际切换时间<100ms）

2. 改造范围与设备清单

2.1 改造范围
  • 主通风机高压配电室（I段母线、II段母线）
  • 进线开关柜（K1、K2）
  • 母联开关柜（K0，如有）
  • 原BZT继电器屏/装置拆除与更换

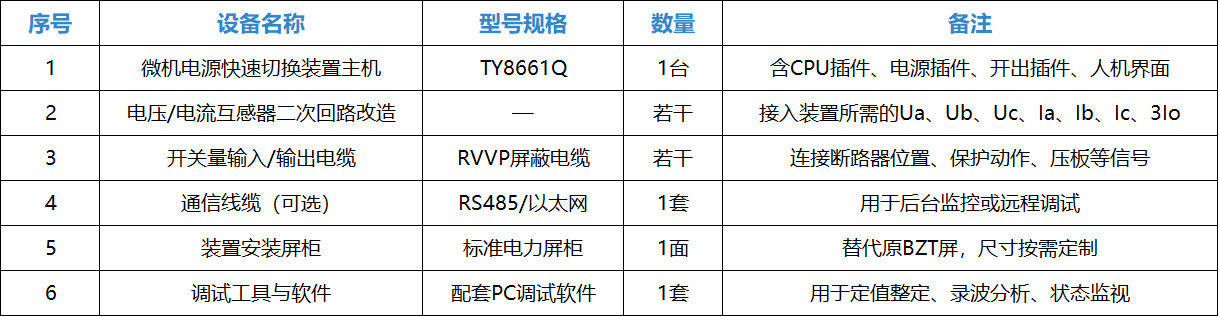

2.2 设备清单（单套）

3. 改造前准备

3.1 资料收集
  • 原BZT装置原理图、接线图、定值单
  • 主接线图（单母分段或单母接线）
  • 断路器跳闸线圈参数（T1、T2时间）
  • 电动机参数（容量、额定电压、额定电流、允许起动电压）
  • 保护装置动作报文记录（用于分析原BZT动作时序）

3.2 现场勘查
  • 确认K1、K2、K0开关柜内CT/PT二次回路端子排位置
  • 测量现有二次回路电缆长度与屏蔽接地情况
  • 检查通信接口是否具备（如需接入集控系统）
  • 评估屏柜安装空间与电源接入点

3.3 人员与工具
  • 施工人员：电气二次专业人员2~3人，继电保护调试工程师1人
  • 工具：万用表、继保测试仪（如博电/昂立）、螺丝刀套装、剥线钳、标签打印机
  • 安全装备：绝缘手套、验电器、接地线、警示牌、安全帽

4. 改造实施步骤

4.1 步骤一：停电与隔离（关键安全环节）
  ⚠️ 必须在调度许可、工作票办理、停电验电挂地线后方可作业
  1. 断开主通风机高压侧所有电源（K1、K2、K0开关分闸）
  2. 在进线柜、母联柜内验明确无电压
  3. 在相应端子排处挂接地线，防止误送电
  4. 拆除原BZT装置电源、信号、跳闸回路电缆
  5. 标记并妥善收纳原BZT二次线，以备追溯

4.2 步骤二：新装置安装与接线

4.2.1 屏柜安装
  • 将TY8661Q屏柜就位，固定牢固
  • 接入AC220V或DC220V工作电源（按装置要求）
  • 连接装置接地铜排，确保接地电阻<1Ω

4.2.2 二次回路接线（核心）
  根据说明书第3章"接线原理"进行接线：
  （1）模拟量输入（电压/电流）
  • 电压输入：从PT二次抽取Ua、Ub、Uc（线电压或相电压，按定值整定）
  • 电流输入：从CT二次抽取Ia、Ib、Ic、3Io（零序电流）
  • 注意：CT极性必须正确，PT相序必须对应，避免装置误判
（2）开关量输入（DI）
  • K1、K2、K0断路器合位/分位（常闭/常开接点）
  • 保护装置动作信号（如过流、速断、瓦斯等）
  • 手动起动/停止压板信号
  • 闭锁信号（如母联运行、对侧失电等）
（3）开关量输出（DO）
  • K1跳闸出口（经防跳继电器或直接驱动跳闸线圈）
  • K2合闸出口（经合闸保持继电器）
  • K0合闸出口（母联合闸）
  • 信号继电器（动作、告警、备用电源投入等）
（4）通信与打印（可选）
  • 接入RS485或以太网，连接至后台监控系统
  • 配置IP地址、波特率、站号等参数
  📌 接线原则：所有二次线必须经端子排过渡，严禁直连；电缆屏蔽层单端接地；强弱电分离布线。

4.3 步骤三：装置上电与初步自检
  1. 给装置上电，观察面板指示灯是否正常（电源灯、运行灯、通讯灯）
  2. 进入"系统设置"→"硬件自检"，确认各插件状态正常
  3. 检查"采样显示"：电压、电流、频率、相位等是否与现场一致
  4. 核对"开关量状态"：断路器位置、保护动作信号是否与实际相符

4.4 步骤四：定值整定与逻辑验证

4.4.1 定值整定依据
  • 根据说明书第5章"定值整定"进行整定
  • 关键定值包括：
   • 切换方式控制字（并联/串联/同时）
   • 快速合闸频差/相差定值
   • 残压合闸电压定值（如20%~40%Un）
   • 长延时合闸定值
   • 起动延时、跳闸时间、合闸时间
   • 电动机允许起动电压（如1.1倍额定电压）

4.4.2 逻辑验证方法
  • 使用继保测试仪模拟以下工况：
   1. 保护起动切换：模拟K1侧保护动作，验证装置能否正确跳K1→合K2
   2. 失压起动切换：人为断开K1电源，验证装置能否自动跳K1→合K2
   3. 无流起动切换：模拟K1无流，验证装置能否起动
   4. 同期捕捉切换：模拟残压与备用电源频差、相差变化，验证装置能否捕捉最佳合闸点
   5. 闭锁条件测试：模拟母联运行、对侧失电等，验证装置能否正确闭锁
  ✅ 验证标准：切换过程断电时间≤100ms，合闸冲击电流≤1.5倍额定电流，电动机转速无明显下降。

4.5 步骤五：联动试验与带负荷测试
  1. 在无负荷状态下，进行手动/自动切换试验各3次
  2. 逐步投入主通风机负荷，进行带负荷切换试验
  3. 记录切换过程录波（电压、电流、开关量、时间轴）
  4. 对比切换前后电动机电流、转速、声音变化（可通过现场观察或DCS系统监测）

4.6 步骤六：图纸更新与资料归档
  1. 绘制改造后二次接线图，标注新增/变更回路
  2. 编制定值单，经继保专工、调度、安监签字确认
  3. 更新运行规程，明确快切装置操作步骤、异常处理流程
  4. 整理试验报告、调试记录、验收单，归档备查

5. 改造后运行与维护要点

5.1 日常运行
  • 装置面板"运行"灯常亮，"告警"灯熄灭为正常
  • 定期检查开关量输入状态是否与实际一致
  • 每月查看一次"历史事件记录"，分析是否有异常动作

5.2 定期校验
  • 每半年进行一次定值核对
  • 每年进行一次联动试验（模拟失压、保护起动）
  • 每两年进行一次精度校验（电压、电流采样误差<0.5%）

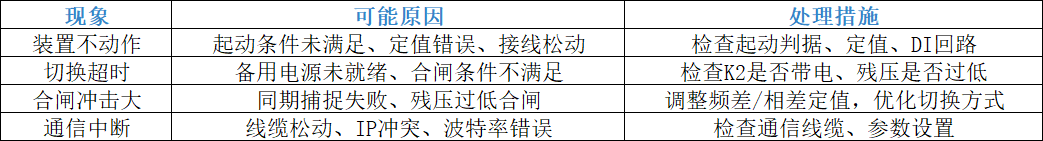

5.3 常见异常处理

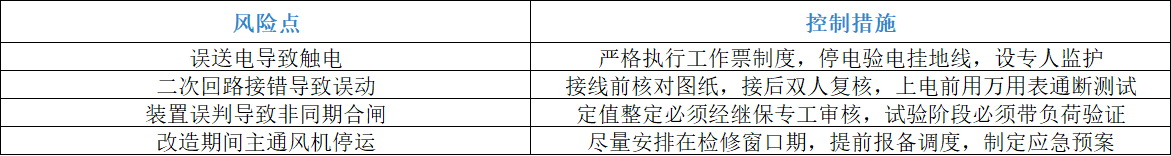

6. 安全与风险控制

7. 项目验收与移交

7.1 验收标准
  • 装置运行稳定，无异常告警
  • 切换时间≤50ms，冲击电流≤1.5倍额定
  • 电动机转速无明显下降，运行平稳
  • 图纸、定值、试验报告、操作规程齐全

7.2 移交内容
  • 改造后二次接线图（CAD版+纸质版）
  • 定值单（签字版）
  • 试验报告（含录波图）
  • 运行操作规程（修订版）
  • 装置说明书、调试软件、备品备件清单

8. 附录
  • 附录A：TY8661Q装置端子排接线图（参考说明书附图）
  • 附录B：定值整定计算示例
  • 附录C：常见故障代码及处理表
  • 附录D：改造前后切换过程对比波形图
