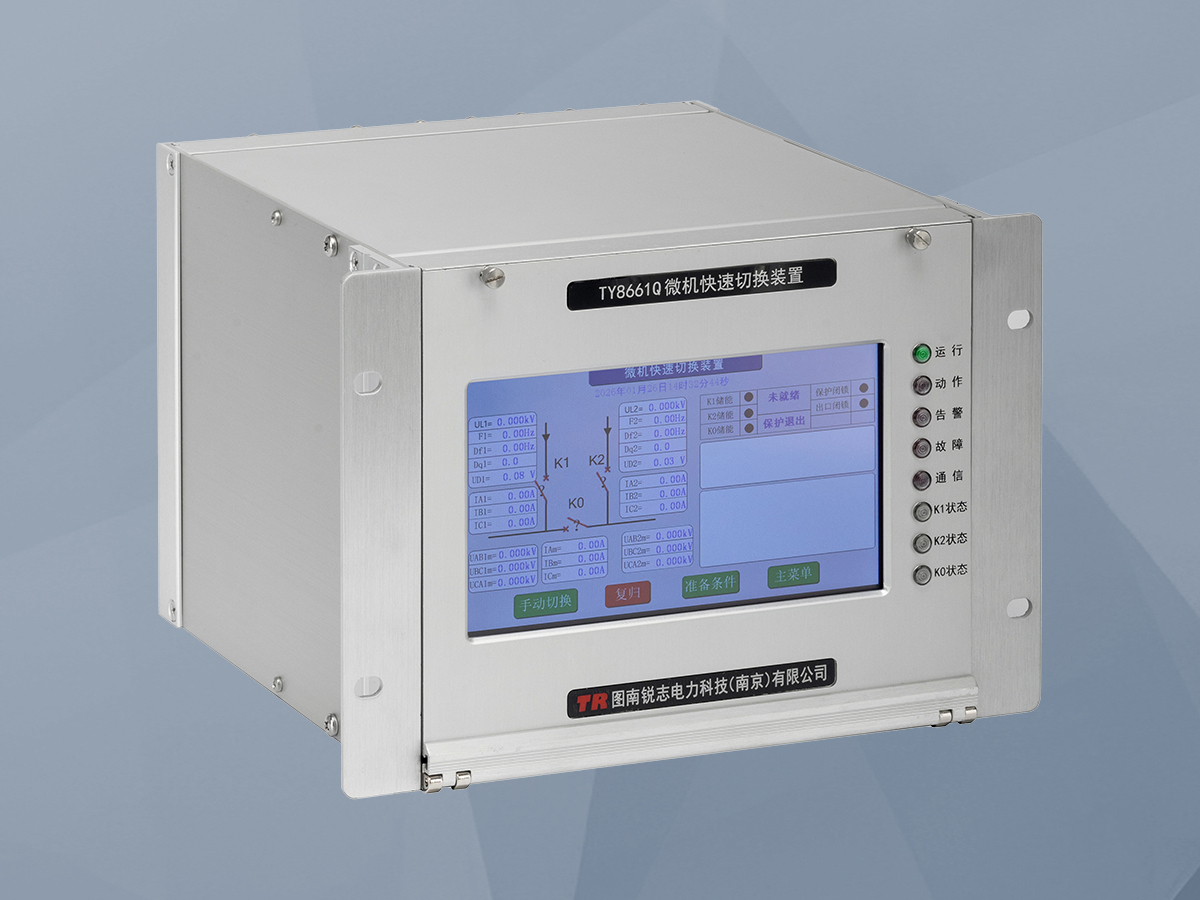

电源无扰动快切装置如何接线

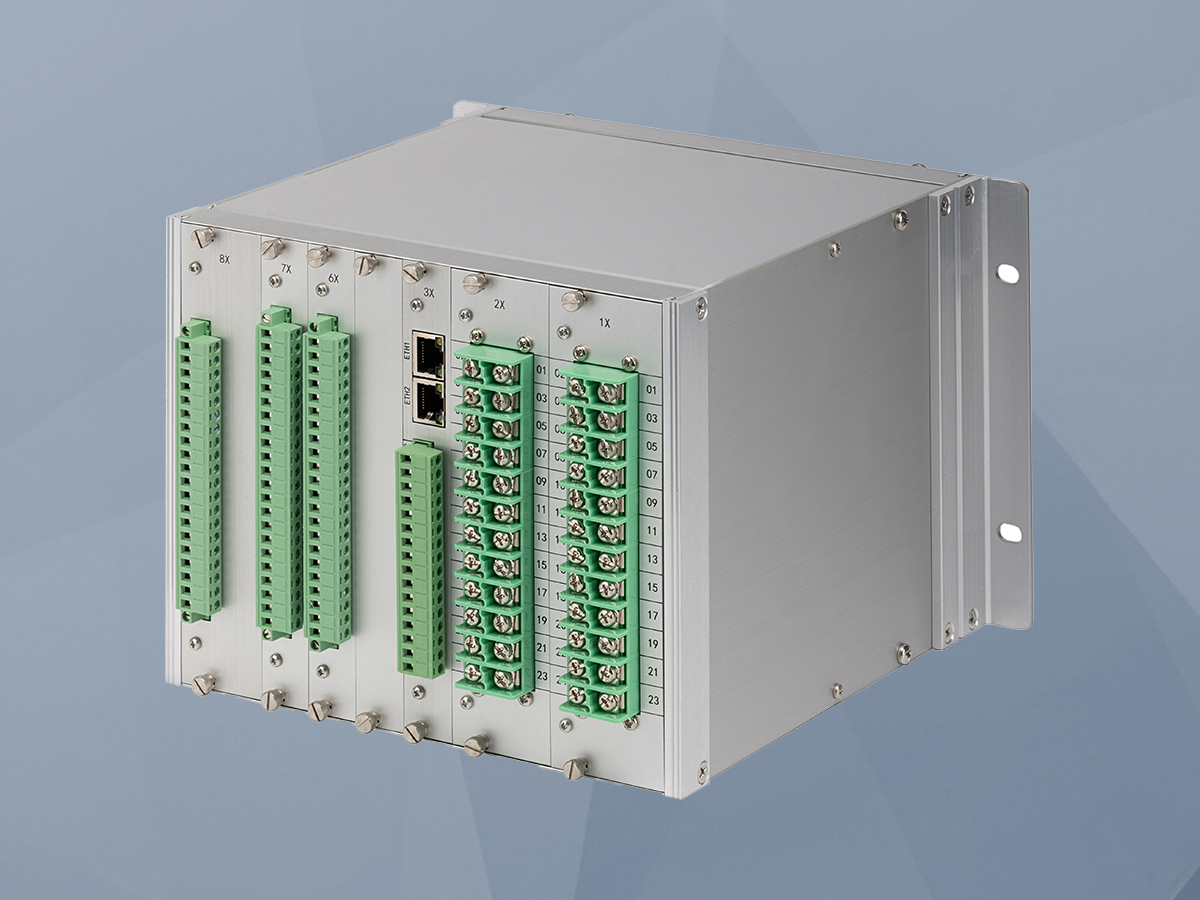

一、接线总体框架与原则
无扰动快切装置通常安装于配电系统的进线柜或独立的继电保护柜中。其接线核心是完成与一次系统（高压侧）和二次系统（控制、信号侧）的信息交互。所有接线工作必须遵循以下原则：
1. 安全第一：在断电状态下进行，做好验电、放电、短路接地等安全措施。
2. 准确无误：严格按照图纸施工，确保电压、电流回路的相序、极性正确，开入开出回路对应无误。
3. 抗干扰设计：强电（电压、电流、控制电源）与弱电（开入、开出信号）电缆应分开铺设，必要时采用屏蔽电缆并将屏蔽层单端接地。

二、模拟量（交流量）接线：装置的"感官"
模拟量是装置判断系统运行状态、实现"无扰动"切换决策的根本依据。需接入的交流量如下：

1. 母线电压信号（系统同步与监测的基准）
• I 母三相电压 (Ua1, Ub1, Uc1) 与 II 母三相电压 (Ua2, Ub2, Uc2)：分别取自两段母线的电压互感器（PT）二次侧。这些电压信号是装置判断各段母线是否带电、电压是否正常的直接依据，更是实现两路电源"同期并网"（判断电压、频率、相位差）的核心输入。
• 接线要点：必须确认PT二次额定电压（通常为100V或100/√3 V）与装置额定输入电压一致。注意防止PT二次侧短路。

2. 进线电压信号（电源质量监测）
• 1#进线线电压 (Uab1) 与 2#进线线电压 (Uab2)：分别取自两路进线开关的线路侧PT。用于监测备用电源的电压质量和可用性。当工作电源故障，装置需切换至备用电源时，此信号用于判断备用电源是否满足合闸条件。

3. 电流信号（潮流与保护方向判别）
• 1#、2#进线三相电流 (Ia1, Ib1, Ic1) 与 (Ia2, Ib2, Ic2)：分别取自两路进线开关的电流互感器（CT）二次侧。用于监测各进线的负载电流，并可作为内部方向保护（如需）的判据，防止向故障线路反送电。
• 母联开关三相电流 (Ia, Ib, Ic)：取自母联开关的CT二次侧。用于监测合环时的环流，是装置在"并联切换"模式或合环运行状态下至关重要的监测量，防止因过大环流冲击导致切换失败。
• 接线要点：必须确认CT变比，并在装置内正确设置。严格检查电流回路极性，防止接反。电流回路严禁开路，拆卸时必须先短接CT二次侧。

三、开关量（开入量）接线：装置的"触觉"
开入量是装置接收外部状态和命令的通道。

1. 开关位置信号（系统拓扑感知）
• 接入对象：两个进线开关及母联开关的常开/常闭辅助触点。
• 作用：装置通过此信号实时判断三个关键开关的"分"/"合"状态，从而精准识别当前系统运行方式（如进线1供两段母线、进线2备用；或母联断开，分列运行等）。这是装置逻辑判断的基础，必须绝对可靠。

2. 控制与闭锁信号（人机交互与安全闭锁）
• 手动闭锁信号：用于在检修或调试时，就地强制闭锁装置的自动切换功能，确保人员安全。
• 手动切换输入：提供就地手动启动切换流程的按钮或遥控接点。
• 远方复位：接收来自上位机或DCS的远程复位命令，用于复归装置告警信号。

3. 保护联锁信号（与继电保护系统协同）
• 工作/备用进线保护启动信号：接入进线线路保护的动作出口接点。当检测到进线电源发生故障（如短路、过流），其主保护动作，此信号启动装置进行快速切换。注意：保护方向应指向线路，确保是线路故障而非母线故障。
• 母线故障保护闭锁信号：接入母线保护或工作开关指向母线的后备保护动作出口接点。当母线发生故障，此信号将立即闭锁快切装置，防止在故障点未隔离的情况下将备用电源合闸于故障母线，造成事故扩大。

四、开出量（输出信号）接线：装置的"手脚"
开出量是装置执行控制、上传状态的手段。

1. 分合闸控制信号（执行机构）
• 输出对象：向两个进线开关及母联开关的跳闸、合闸线圈发出脉冲命令。
• 原理：装置内部逻辑判断满足切换条件后，会按照"先合后断"或预设逻辑，向对应开关发出分、合闸命令。此回路通常串联防跳继电器和开关位置监视回路。

2. 通信与告警信号（状态上送）
• 信号内容：包括切换完毕、切换失败、装置闭锁、TV断线、开关位置异常、装置故障告警、装置失电告警、总告警等。
• 作用：这些无源干接点信号上传至电厂/变电站的后台监控系统或DCS，是运行人员远程监视装置状态、了解切换结果、进行故障诊断的主要途径。需根据实际需求接入对应的通信开入板。

五、电源与柜体信号接线

1. 装置工作电源
• 规格：DC 220V（或DC 110V，依设计而定）。必须引自电站的直流屏或可靠的UPS电源，保证在全站交流失电时，装置仍能可靠工作并执行切换。
• 接线：注意正负极性，并在电源入口端配置合适的空气开关或熔断器。

2. 柜体基本功能信号采集
为了实现完整的监控，除了装置本体接线，通常还需为系统采集以下信号并上传：
• 进线柜信号：进线电压（取自PT）、进线开关位置（取自开关辅助触点）。
• 母联柜信号：母联开关位置。
• 母线信号：两段母线的三相电压（此信号通常已接入装置，但可能需额外引接至测控装置用于监测）。

总结
无扰动快切装置的接线是一项精细且要求极高的工作，它连接了一次系统（电压、电流）、二次保护（保护联锁）、控制回路（开关分合）以及监控网络（状态上送）。一个可靠的接线方案，必须确保：
1. 信息全面：电压、电流、开关量、控制量无一遗漏。
2. 源头正确：所有信号必须取自正确的PT、CT和开关辅助触点。
3. 回路可靠：接线牢固，绝缘良好，抗干扰措施到位。
4. 逻辑清晰：保护联锁信号的接入方向必须绝对正确，这是防止误动、拒动，保障系统安全的关键。
