无扰动快切装置在医院 10kV 配电室的应用方案：双电源切换与消防负荷保障

医院 10kV 配电室做双电源切换，难点不在装置本身，在切换的那一瞬间谁能停、谁不能停。实际项目中遇到过一家三甲医院的老院区改造，两路 10kV 进线分别来自两个开闭所，母联常开，原本靠备自投切换，切换时间 1.5s 左右，CT 机和部分检验设备每次都要重启，手术室靠 UPS 硬撑。改成无扰动快切之后，切换时间压到 100ms 以内，设备不再掉电重启。

医院负荷的性质决定了这套方案的取舍。手术室、ICU、CCU、血库、检验科、消防泵、排烟风机属于不能中断或者不允许长时间中断的负荷，普通病房、办公、空调属于可以短时中断的负荷。无扰动快切装置的作用，就是在工作电源失电时把重要负荷无感地转到备用电源上，同时让消防负荷在火灾工况下保持供电、把非消防负荷切掉。下面按现场条件、总体架构、设备清单、整定要点、投运验证五段讲。

一、现场条件与问题

医院配电的电压等级一般是 10kV 进线、0.4kV 配电，规模大的院区有 35kV 总降再降到 10kV。10kV 侧接线多为单母线分段，两路进线一用一备或者互为备用，母联开关常开，部分新建院区做成母联合环运行。负荷按一级负荷、一级负荷中特别重要负荷、二级负荷、三级负荷分级，特别重要负荷还要求配置 UPS 或者 EPS。

停机代价按科室算完全不一样。手术室断电，无影灯和麻醉机靠 UPS 撑住，但净化空调机组一停，手术间洁净度等级立刻下降，正在做的手术只能中断；ICU 的呼吸机、监护仪、输液泵都带电池，但中心供氧的压缩机和负压吸引装置没有 UPS，断电即停；影像科的 CT、MRI 属于大功率冲击负荷，断电后重启和校准要半小时以上。

老院区改造还有两个约束：配电室空间小，原有开关柜前后通道只有 1.2m，新加的屏柜放不进去；停电窗口短，只能在夜间和周末分段停电施工。这两条决定了方案不能推倒重来，只能在既有柜位上加装、在既有二次回路上做改造，施工顺序必须按"先二次后一次"排。

切换时间要求也要分开定。手术室、ICU 允许的断电时间按 UPS 支撑能力倒推，一般不超过 10ms 级的切换由 UPS 完成；10kV 侧的切换要求是100ms 以内，保证 UPS 不会因为输入失电而转到电池放电；普通病房和办公负荷允许 1～2s 中断，备自投就够。

二、方案总体架构

总体架构是两路 10kV 进线加单母线分段，每段母线配一台无扰动快切装置，两台装置之间通过硬接线交换开关位置与闭锁信号。工作进线失电时，快切装置检测到母线电压跌落和进线无流，先跳工作进线开关，确认分位后合备用进线或者母联开关，整个过程由装置内部逻辑一次完成，不依赖后台和人工。

重要负荷的 0.4kV 侧单独设一段应急母线，由一台专用变压器或者双电源切换箱供电，手术室、ICU、消防泵、排烟风机都挂在这段上。普通负荷段在快切动作时不切换，等备自投按常规时间恢复，避免一次切换带走全部负荷，冲击备用电源。

无扰动快切的切换范围要按母线划，不按负荷划。两段母线各配一台无扰动快切装置，各管各的负荷，一段失电不影响另一段。把两段合成一台无扰动快切，一段故障就要整站切换，备用电源的容量得按全站负荷选，变压器要放大一档，投资反而更高。无扰动快切与常规备自投的分工在 无扰动快切的典型应用场景里讲得比较细，医院的场景属于其中切换时间要求最严的一类。

消防负荷的处理是这套方案区别于普通工业配电的地方。火灾确认后，消防泵、喷淋泵、排烟风机、消防电梯必须保持供电，空调、新风、非消防照明要切断。做法是从 火灾报警主机取两路火警联动信号进快切装置的闭锁开入：一路闭锁非消防负荷段的快切，一路触发切非出口。信号用无源干接点，不依赖通信，通信断了联动照样成立。

通信上，快切装置通过 Modbus TCP 或者 IEC 104 接入院区能源管理平台，上送开关位置、切换次数、闭锁状态和故障录波。不要求接入调度主站，但要能给设备科和后勤值班室看到实时状态，否则切换一次没人知道，等到下次切换失败才发现装置早就闭锁了。

三、设备配置清单

快切装置按母线分段数配，两段母线两台。有的方案只配一台跨接两段，接线要跨柜，闭锁信号走长距离硬接线，抗干扰差，不建议。备自投保留一台作为后备，可参考 进线备用电源自投装置的配置，与快切共用开关位置信号，但出口回路分开，两台装置的跳合闸出口不能并接。

消防负荷的供电不经过快切的切换出口。应急母线段由专用回路供电，快切只负责把这段的电源从工作进线转到备用进线，不参与切非。切非的出口单独引到非消防负荷的低压柜，由火警信号直接驱动，逻辑上不经过快切装置的切换程序，避免快切故障时消防负荷也失去保障。

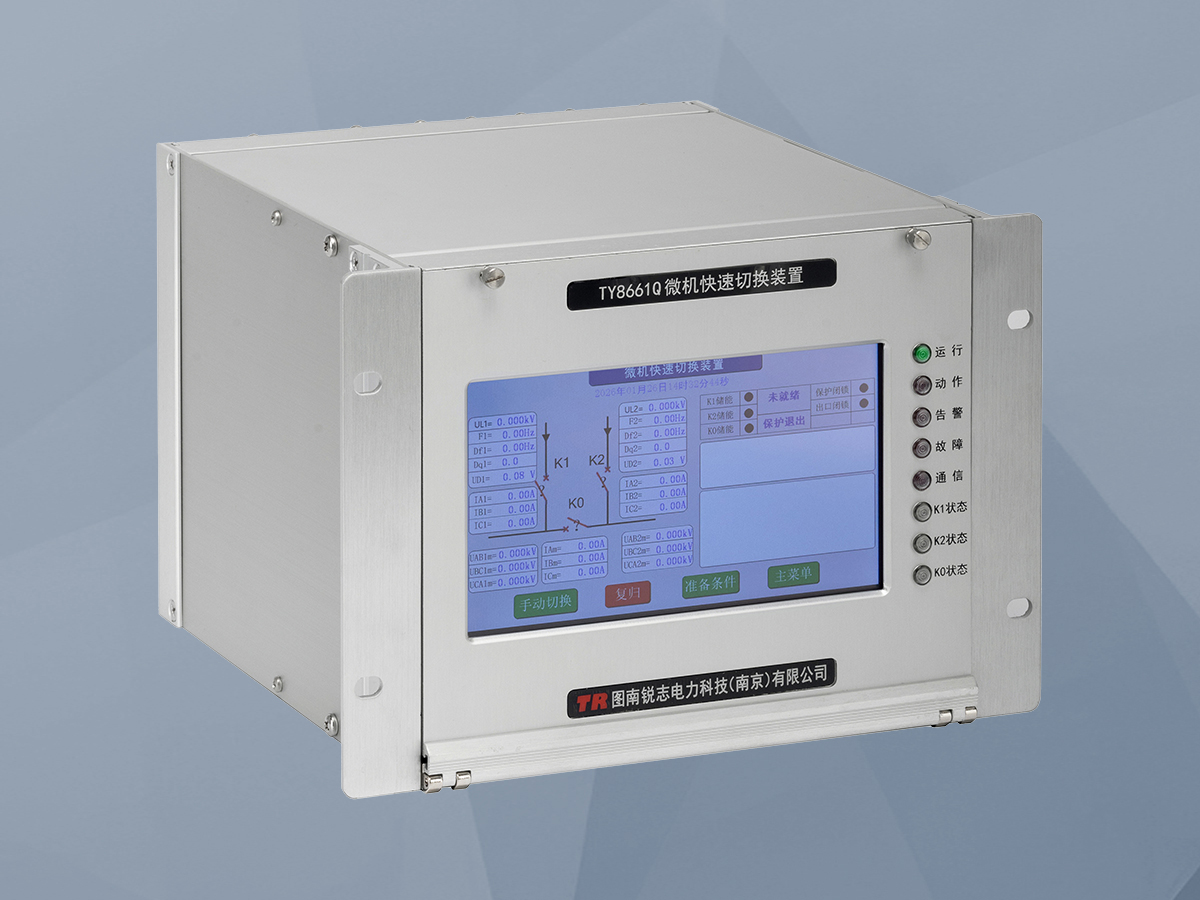

型号选择上，10kV 侧用 TY8661Q 高压无扰动快速切换装置，它按 10kV 系统的 PT 二次电压和开关辅助接点做判据，出口可直接驱动断路器操作机构。0.4kV 侧如果要做到无感切换，另有低压型号可选，本文的场景以 10kV 侧为主，低压侧按常规双电源切换箱配置。

四、实施与整定要点

无扰动快切的启动判据要三条同时满足：母线三相电压低于 0.3 倍额定、工作进线电流小于 0.1 倍额定、工作进线开关在合位。三条同时成立才判定为工作电源失电，单看电压会误判：近区短路时母线电压也会跌到 0.3 倍以下，但进线还有故障电流。

切换时间分两段看。装置出口动作时间 20～30ms，断路器固有分闸 40～60ms、合闸 50～80ms，整组切换时间 100ms 左右。要把这个数压下来，断路器得选快速机构，老式的少油或者老真空开关分闸时间超过 80ms，换装置也压不到 100ms，这部分改造预算不能省。

同期捕捉是切换成功的关键。备用电源与残压之间存在频差和相角差，直接合闸就是非同期合闸。快切装置在跳开工作开关后持续跟踪残压，满足频差小于 0.5Hz、相角差小于 20°时合备用开关；残压衰减太快、跟踪不上时，转快速切换或者等残压降到 0.2 倍额定以下再合。

闭锁条件列全，是医院场景比工业场景更严的地方。PT 断线闭锁、手动分闸闭锁、保护动作闭锁、母联已在合位闭锁、火警确认后非消防段闭锁，五条缺一不可。火警闭锁这一条要单独说：火灾时切非消防负荷，如果快切同时动作把整段母线的负荷带到备用电源上，等于把已经切断的非消防负荷又送回去，消防泵的电源反而被抢。

医院做无扰动快切，整定上要比工业厂房保守一档。工业厂房容许一次切换不成功再切一次，医院不容许：手术进行到一半再来一次断电，后果不好收拾。无扰动快切的切换失败判据要设成闭锁而不是重试，切换失败后保持工作开关分位、发告警，由人工判断是合备用还是转发电机。医院的双电源切换一旦进入反复重试，断路器储能和操作机构几分钟内就会耗尽，真到需要切换时反而合不上。

施工顺序按"先二次后一次"排：第一步敷设二次电缆、加装快切屏和联动回路，第二步做装置单体调试和信号传动，第三步在夜间停电窗口接入开关辅助接点与跳合闸回路，第四步带一次设备做整组传动。每一步之间留一次复核，别把二次接线和一次接入放在同一个停电窗口里做。

五、投运验证与常见问题

投运验证分四轮。第一轮空载传动：断开一次侧，用继保测试仪模拟母线失压，验证装置出口动作、开关实际分合。只测出口接点不测开关动作，等于没验。

第二轮带轻负荷切换：带 30% 左右负荷做一次切换，用录波记录母线电压恢复时间、备用电源冲击电流。冲击电流超过备用变压器额定电流 3 倍，说明合闸相角没控好，要回头查同期捕捉参数。

第三轮消防联动试验：用火灾报警主机模拟火警，确认非消防负荷切除、消防负荷保持、快切闭锁三件事同时成立。这一轮要请医院保卫科和消防维保单位一起到场，切非的范围要和消防验收图纸一致。

第四轮带实际负荷连续切换两次，间隔 10min，验证切换次数闭锁和储能是否跟得上。断路器的操动机构储能时间按 8～10s 算，10 分钟内两次切换是常见要求，有的老开关储能要 30s，第二次切换会合不上。

现场常见的问题有五个。一是 PT 取自进线侧，工作开关一分开，残压采样消失，同期捕捉失去依据，装置只能按固定延时合闸，冲击很大。PT 必须取自母线侧。

二是快切与备自投同时投，两套装置都检测到失压，一个跳完另一个又合，母线出现两次冲击。投运时只投一套，另一套压板退出。

三是母联柜机构储能不足，长期热备用状态下储能弹簧已释放，快切发出合闸命令时机构还在储能，错过同期窗口。母联合闸回路要带储能到位闭锁，储能未完成不发合闸令。

四是火警切非把消防泵一起切了，原因是切非回路取的是整段母线，没有按负荷性质分回路。切非必须逐个回路确认，消防泵、喷淋泵、消防电梯、排烟风机所在回路一律不进切非清单。

五是切换后没人知道，装置本地只亮一个指示灯，值班室和后勤都不知道发生过切换，下次切换失败时才发现。切换事件要上送能源管理平台并留录波，这一条在验收时容易被忽略，运维阶段最需要。
