10kV光伏箱变测控装置是分布式光伏电站箱式变压器的核心二次设备，负责把逆变器、变压器、高低压开关的运行数据汇总后上送监控后台和调度主站，同时具备过流、过压、差动、非电量等保护功能。选用TY8663箱变测控装置，一台设备可替代传统保护、测控、通讯管理机和环网交换机，是10kV分布式光伏、农光互补和工商业屋顶项目常用的集成化方案。

实际项目中，10kV分布式光伏通常采用箱式变压器把逆变器出口的0.8kV升压到10kV，再经集电线路送入开关站或用户变电站。箱变内部空间小，如果按传统方案分别装线路保护、变压器保护、测控装置、通讯管理机和交换机，屏柜多、接线杂、调试周期长。

箱变测控装置把保护、测控、通讯、交换集成到一台装置里，直接安装在箱变二次室或并网柜内。它采集高压侧电流电压、低压侧电流电压、变压器温度、门锁状态、烟感、逆变器数据，通过光纤环网或RS485上送。总包单位在设备招标时，常把它和远动屏、监控后台打包采购，减少现场接口协调量。

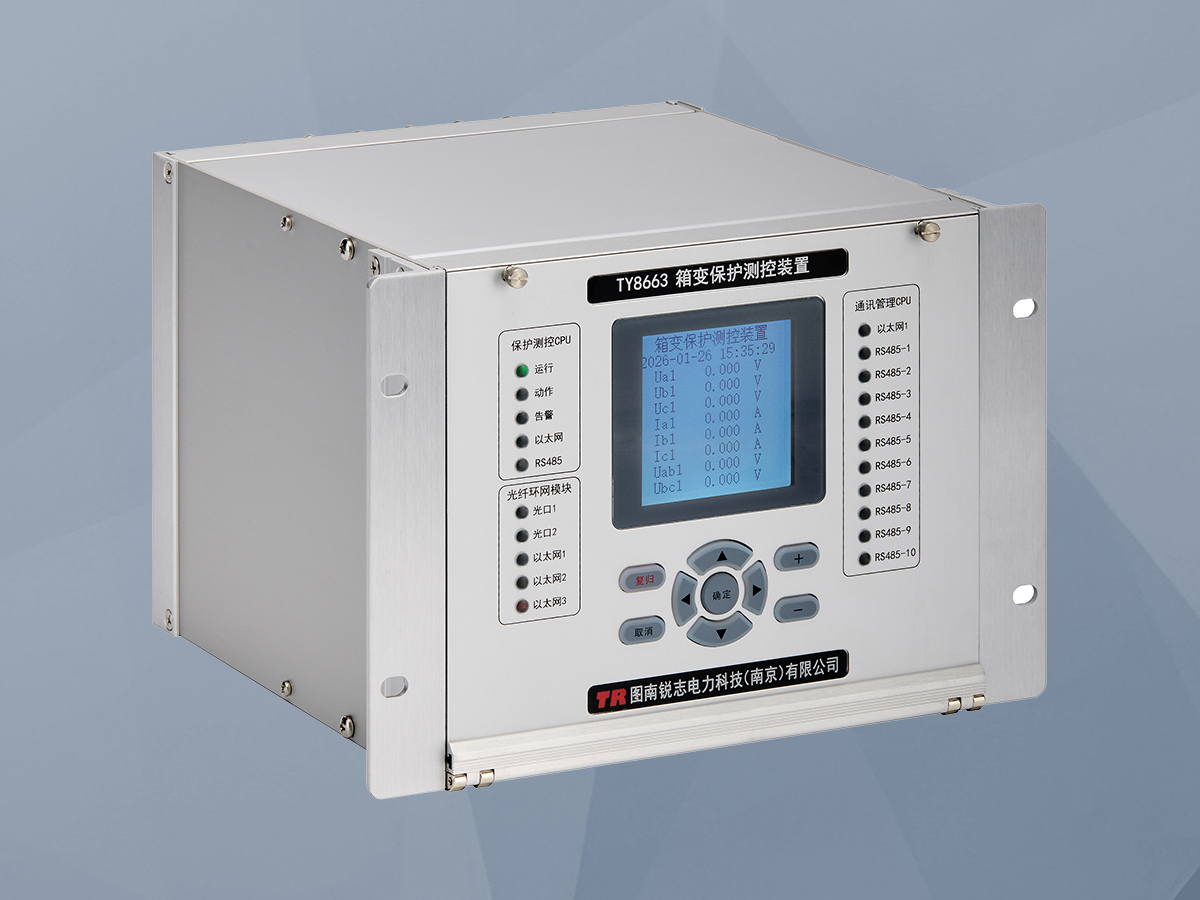

根据《TR图南锐志产品选型手册2026》数据，TY8663箱变保护测控装置把保护、测控、通讯、环网交换四部分做在一个机箱内，主要功能如下：

• 保护功能：变压器差动保护、高压侧过流/过压/欠压保护、低压侧过流保护、非电量保护（温度、压力、瓦斯等）。零序电流保护可按项目需求选配。
• 测控功能：6路电流、6路电压（最大可采800V）、6路直流、42路开入、9路出口，满足箱变高低压侧遥测、遥信、遥控需求。
• 通讯功能：3+2个以太网口、10路RS485串口，支持Modbus RTU/TCP、IEC 60870-5-104、IEC 61850可选，可与逆变器、电表、环境采集单元对点。
• 组网功能：内置光纤环网交换机，箱变之间通过光纤手拉手成环，单点断链不影响整站通讯。

一台装置解决传统方案四台设备的事，对总包方最直观的好处是柜体数量减少、电缆缩短、现场调试时间压缩。调试时要注意，逆变器厂家给的Modbus点表寄存器地址和量程系数容易出错，提前对一遍能避免后期返工。

箱变测控装置的工作原理可以分成三层：采集层、处理层、上送层。采集层把电流互感器、电压互感器、温度传感器、逆变器通讯、开关位置等信号转换成数字量；处理层按保护算法和测控逻辑实时运算，故障时驱动出口跳闸；上送层通过以太网或串口把数据送到站控层监控后台和调度主站。

在10kV光伏项目中，数据流向一般是：逆变器→RS485→箱变测控装置→光纤环网→通讯管理机→远动屏→调度主站。装置本身也会把变压器高压侧电流、低压侧电流、母线电压、有功无功、功率因数、开关位置等遥测量直接上送。

保护跳闸回路通常经装置出口继电器驱动高压侧负荷开关或断路器分闸。过流保护出口时间典型值小于60ms，非电量保护直接跳闸不依赖通讯。这样即使站控层网络中断，箱变本体仍有独立保护能力。

选型时要核对装置接口数量是否覆盖箱变全部信号。下面把TY8663关键参数列出来，方便采购方和技术人员直接比对。

实际项目中，如果箱变高压侧采用断路器，9路出口基本够用；如果高压侧是负荷开关加熔断器，非电量保护和过流保护各占一路，剩余出口可留给低压侧框架断路器联跳。需要英文界面或IEC61850上送的海外项目，订货时一并注明。

给10kV分布式光伏项目选箱变测控装置，不能只看价格，要核对电压等级、电流互感器变比、通讯协议、环网方式和安装尺寸。下面几条是现场总结出来的关键点：

1. 电压等级：低压侧额定电压一般按400V订货，若逆变器出口电压为800V或双分裂变压器，要选用最大800V采集的型号。
2. 电流互感器变比：高压侧CT按箱变容量计算，低压侧CT按逆变器总额定电流选，订货时把变比写进技术协议，避免装置内系数配错。
3. 通讯协议：逆变器厂家通常提供Modbus RTU点表；调度上送用IEC104或IEC61850。订货前让逆变器厂家和二次厂家把点表对齐。
4. 光纤环网：箱变数量多、分散广的项目，建议用光纤环网方案，跳纤前预留备用芯，后期扩容不用重新熔纤。

农光互补和工商业屋顶项目场景差异大。农光互补地块分散，箱变间距远，光纤环网和4G/无线补充都需要考虑；工商业屋顶项目箱变多放在厂房配电室旁边，距离近，RS485和以太网即可满足，重点是与厂区原有监控后台对协议。

验收时不能只看装置能不能上电，要做保护传动、遥测精度和通讯联调。实际调试中容易遗漏的项目有：

• 保护定值：过流一段、二段、三段，速断，过压、欠压、非电量，每段都要做整组传动，记录动作时间和出口矩阵。
• 遥测精度：用继电保护测试仪加量，核对电流、电压、有功、无功、功率因数误差是否在0.5级以内。
• 遥信对点：高压侧开关位置、低压侧开关位置、逆变器运行状态、故障信号、柜门节点逐一核对。
• 通讯联调：与后台、调度主站、故障录波屏分别对点表，确认遥测、遥信、遥控、遥调四类数据完整。

调试记录要包含定值单、传动报告、点表确认单和通讯联调记录。总包单位移交资料时，这些文件是电网验收和后期运维的直接依据。

如需了解10kV光伏箱变测控装置的详细技术参数、获取典型配置清单或进行项目选型，欢迎联系我公司技术团队，我们将结合箱变容量、逆变器型号和调度接入要求提供针对性的电力二次系统解决方案。
