什么是防逆流保护装置？分布式光伏为什么需要装防逆流？

防逆流保护装置是分布式光伏并网系统的关键安全设备，用于防止光伏发电过剩时功率倒送至公共电网。我公司TYJ8693系列防逆流保护装置通过实时监测并网点电压、电流和功率方向，在检测到逆功率时自动跳开并网开关，同时可选配逆变器柔性降功率控制，实现"硬跳闸+软调节"双重防逆流策略。本文以问答形式讲清防逆流保护装置的定义、原理、功能及选型配置要点。

防逆流保护装置，又称逆功率保护装置，是安装在分布式光伏、工商业储能等新能源并网点的一种保护测控装置。其核心功能是监测并网点的功率流向，当光伏发电功率大于本地负荷消耗、出现向电网倒送（即"逆流"）时，按照设定策略执行跳闸或降功率动作，防止多余电力注入公共电网。

在"自发自用、余量不上网"的分布式光伏项目中，供电公司通常要求安装防逆流保护装置，作为并网验收的必备条件之一。我公司TYJ8693系列防逆流保护装置正是为此类场景设计，覆盖从5路到32路并网开关的控制需求，适配不同规模的分布式光伏项目。

分布式光伏采用"自发自用"模式时，若光伏发电功率突然增大（如中午负荷低谷时段光照强烈），而本地用电负荷不足以消纳，多余电力将通过并网点倒送至公共配电网。这种"逆流"会带来以下问题：

• 影响电网电能质量：逆功率可能导致配电网电压升高，影响周边用户用电质量
• 干扰继电保护：逆流可能改变配电网潮流方向，导致上级保护误动或拒动
• 违反并网协议：多数分布式光伏项目备案时承诺"余量不上网"，逆流属于违约
• 增加线损：逆流增加配电网线路损耗，影响供电公司线损考核指标

因此，供电公司在并网验收时明确要求配置防逆流保护装置，且需要通过涉网试验确认其逆功率保护动作可靠。未配置或配置不合格的项目将无法通过并网验收。

防逆流保护装置的工作原理可概括为"监测—判断—执行"三个步骤：

1. 实时采集：装置通过并网点CT（电流互感器）和PT（电压互感器）采集三相电压、电流信号，实时计算有功功率P和无功功率Q的大小及方向
2. 方向判断：当检测到P值为负（即功率从用户侧流向电网侧），且持续超过设定延时（通常0.1～1秒可整定），判定为逆功率工况
3. 执行动作：按预设策略执行保护动作——硬跳闸直接跳开并网断路器，物理切断并网回路；或软调节通过通信接口向逆变器发送降功率指令，柔性减少光伏出力

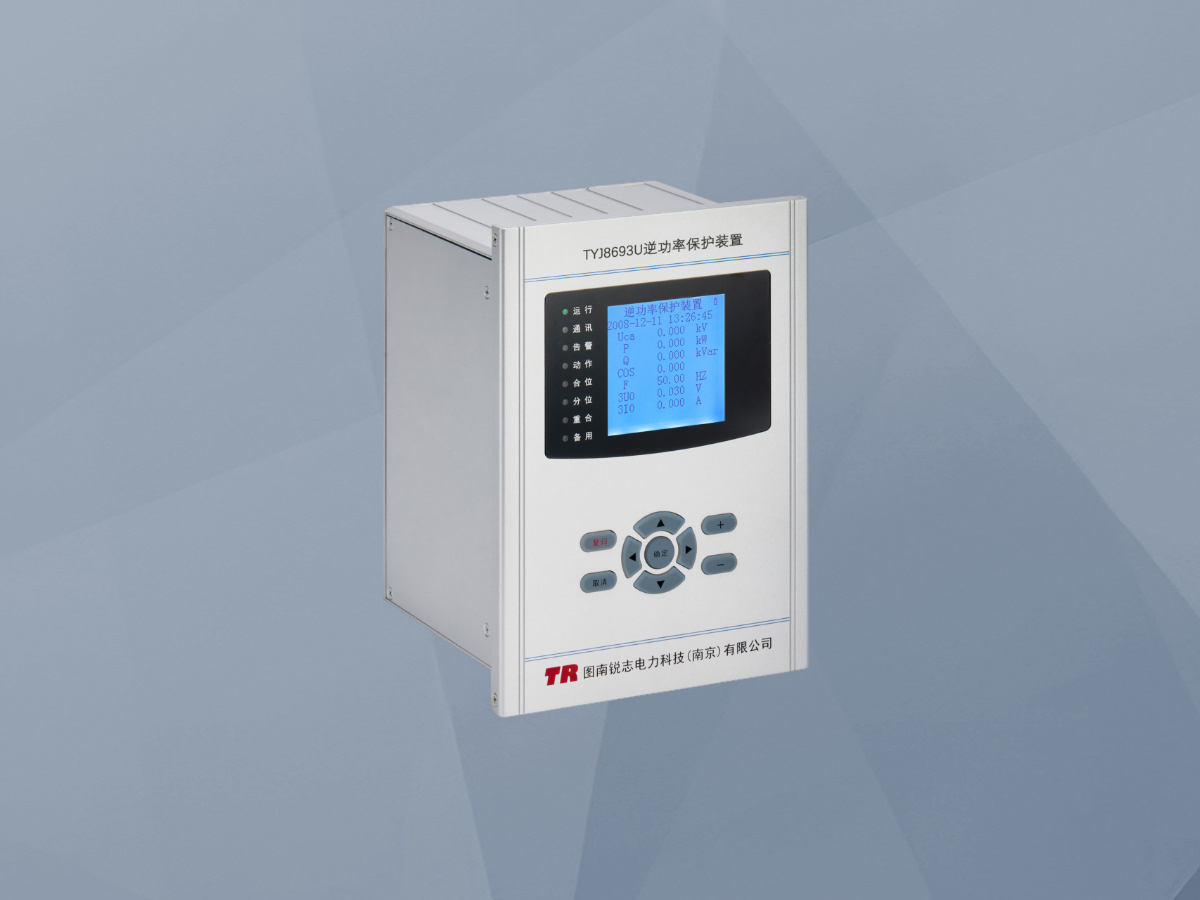

我公司TYJ8693系列防逆流保护装置根据并网开关数量不同，提供从4路到32路的多规格选择，适配各类分布式光伏与工商业储能项目：

核心技术参数如下：

• 工作电源：AC/DC 86～264V，适配各类现场电源条件
• 额定输入：5A/100V，与标准CT/PT变比匹配
• 通信接口：双以太网+单RS485，支持IEC104/Modbus规约
• 保护功能：逆功率保护、失压保护、零序过压保护、外部联跳
• 逆变器柔性控制：标配或可选，通过通信链路对逆变器进行降功率调节
• 对时方式：B码和NTP对时，确保事件记录时间精度
• 功率恢复：逆功率消除后自动延时合闸恢复并网，无需人工操作

选型时需关注以下要点：

1. 并网开关路数：根据项目并网点数量选择对应规格。单并网点选TYJ8693（5路）或TYJ8696（4路），多并网点集群选TYJ8693G（16路）或TYJ8693GP（32路）
2. 是否需要柔性控制：若项目允许逆变器降功率运行（而非直接跳闸断电），应选配带逆变器柔性控制功能的型号，减少跳闸频次，提高发电收益
3. 通信规约兼容性：确认现场逆变器支持的通信协议（Modbus/IEC104），确保装置与之匹配，避免通信不通导致柔性控制失效
4. CT/PT配置：防逆流采集点应在并网点（公共连接点），CT变比需与现场实际一致，PT接线方式（V/Y）需与装置设定匹配
5. 动作延时整定：逆功率动作延时建议设0.2～0.5秒，避免负荷短时波动导致误动；恢复合闸延时建议设10～30秒，确保功率方向稳定

这是现场经常混淆的两个概念。防逆流保护和防孤岛保护虽然都属于新能源并网保护，但目标和动作逻辑完全不同：

简单说，防逆流是"电网有电但不让倒送"，防孤岛是"电网没电了赶紧断开"。两者在分布式光伏项目中通常同时配置，共同构成并网安全保护体系。

防逆流保护装置是分布式光伏"自发自用、余量不上网"模式的安全底线。选对型号、配好参数，不仅能顺利通过并网验收，更能兼顾发电效率与电网安全。如需了解更多关于TYJ8693系列防逆流保护装置的产品细节、获取典型应用方案或进行设备选型，欢迎联系 我公司 技术团队，我们将为您提供针对性的新能源并网保护解决方案。
