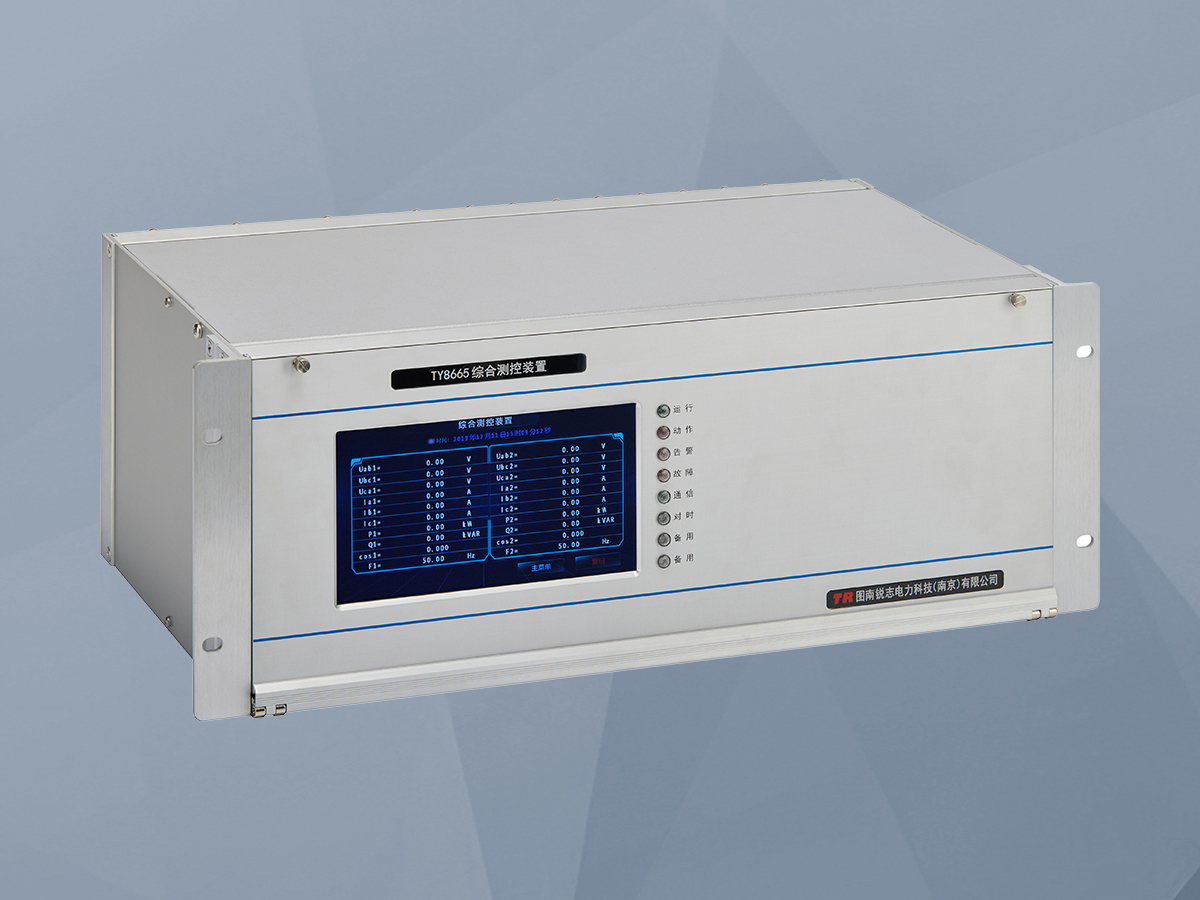

在 110kV 及以下电压等级变电站中，主变压器及公用信号（母线电压、直流、测温、遥控、遥信）需要专门的测控装置完成采集、上送与执行。我公司推出的TY8662/TY8665 微机综合测控装置集成 128 路开入、32 路出口矩阵、四路母线电压采集、2 路开口三角电压测量、2 路直流及 3 路测温回路，配套双以太网+单 RS485 接口、B 码与 SNTP 对时、故障录波，并可选 IEC61850 与中英文菜单，是变电站主变测控与综合测控的常用方案。本文从硬件配置、功能清单、典型应用与选型要点四个维度系统介绍该装置。

综合测控装置是变电站二次系统中负责"四遥+测温+录波"的非保护类测控设备，主要承担三件事：一是把变压器档位、刀闸位置、开关量状态、保护信号等接入开入通道采集；二是通过出口矩阵执行遥控、遥调、有载调压升/降、急停等控制命令；三是把母线电压、开口三角电压、直流、绕组温度等模拟量采集后通过 IEC104/MMS 上送调度主站或后台监控。

它与线路/变压器保护测控装置的最大区别在于：不配置保护功能、不跳闸，仅完成测控与数据采集。这样设计的好处是：在主变或某条出线发生故障时，保护测控装置动作切除故障，而综合测控装置仍能稳定地把母线电压、档位、温升等关键状态送到后台与调度，便于运维人员远程监视事故过程。

下面这张表汇总了TY8662/TY8665 微机综合测控装置在《TR 图南锐志产品选型手册 2026》中的主要技术参数，全部为出厂实测项，可作为方案设计和投标应答的直接依据。

从上表可以看到，TY8665 综合测控装置最大的特点在于"通道密度高、功能完整、规约可拓展"：128 路开入足够把主变档位（BCD 码 BCD+、BCD-、BCD1～BCD10 等 10 余点）、冷却器运行信号、油位、油温告警、压力释放、瓦斯信号、刀闸位置、保护动作总信号、测控屏本体告警等全部接入；32 路出口则能驱动有载调压电机升/降、遥控分合闸、信号复归、风冷控制、灯光告警等多样化控制对象。

通信接口方面，TY8662/TY8665 配置双以太网 + 单 RS485，典型应用方式有两种：第一种是双以太网分别接站控层后台与远动网关（通讯管理机或调度数据网屏），实现采集数据双通道上送，避免单链路故障引起数据中断；第二种是一路以太网接站控层、另一路通过 VLAN 分隔接保护信息管理子站或故障录波网。

对时方面，装置支持B 码对时（IRIG-B）与 SNTP 网络对时两种方式。B 码对时由站内 GPS/北斗对时屏下发，精度可达微秒级，适用于故障录波、保护事件 SOE 等要求高时间精度的场景；SNTP 对时则直接走网络交换机，便于在仅有调度数据网的厂站简化接线。

可拓展项中，IEC61850 协议是当前 110kV 智能变电站主流选型。新建站若按数字化站配置，TY8662 可直接选配 IEC61850（MMS/GOOSE）模型，与保护测控装置、合并单元、智能终端在同一 SCD 文件下统一建模。中英文菜单可切换则便于面向海外市场的 EPC 总包项目现场调试。

TY8662 综合测控装置主要应用于以下三类场景：

• 110kV 变电站主变测控：每台主变配一台 TY8662，完成档位（BCD 码）、油温/绕组温度、有载调压升/降控制、冷却器投切、油位告警等信号的采集与执行；
• 公用测控与母线电压并列：用于 4 段母线电压并列切换、PT 刀闸位置采集、全站告警复归信号、信号灯驱动等公用信号集中测控；
• 35kV/10kV 配电所综合测控：在配电所主进、公用屏、补偿屏中作为综合测控主机，搭配线路/电容器保护测控装置完成母线电压、无功补偿控制信号采集。

典型工程可参考溧阳德龙钢铁集团 35kV 变电所、山水集团渤海水泥 66kV 总降变电站、合肥国轩高科 35kV 变电站、滁州中联水泥 110kV 总降变电所等项目，TY8662 系列综合测控装置均已批量投入运行并通过调度数据网验收。

实际选型时，建议按以下五步快速判断是否选用 TY8662/TY8665：

• 看开入路数：主变档位 BCD+各类告警/位置信号合计超过 60 路时，应优先选 128 路开入的 TY8662，避免后期通过扩展装置增加链路；
• 看出口矩阵：有载调压升/降+遥控分合+信号复归+冷却器控制 ≥10 路时，应选 32 路出口的 TY8662；
• 看母线数量：≥3 段母线并列运行的厂站，应选 4 路母线电压采集的 TY8662，避免每段母线单独配 PT 切换装置；
• 看通信协议：新建 110kV 智能站优先选 IEC61850 配套版本，老站改造且仅走 IEC104 时可选标准 RS485/以太网版；
• 看测温与直流：同时需要绕组温度监测+控制母/合闸母电压监测的，应选配 3 路测温+2 路直流的 TY8662，否则可选用更经济的 TY8662U 简配版。

TY8662 系列属于 35kV 主变测控级别，通道数量更大、功能更完整；而 TY8662U 则是其 10kV 开闭所/配电室简化版，开入缩减至 32 路、出口缩减至 8 路，更适合 10kV 配电所单回路场景。实际项目中应根据电压等级、开入路数与母线数量综合判断。
