故障录波屏

适用系统:10kV、35kV、110kV、220kV、330kV、750kV变电站、发电厂升压站及新能源场站。

部署位置:变电站二次设备室、发电厂电气控制室、调度故障分析中心。

典型场景:故障录波记录、保护动作评价、故障测距、稳态趋势分析。

核心功能:高速暂态录波、开关量SOE记录、故障测距、谐波分析、相量测量。

性能指标:采样率10kHz,96路模拟量+128路开关量,16位ADC,精度0.2级。

核心作用:真实再现故障过程,验证保护动作,快速定位故障点。

合规价值:满足DL/T 553标准及电网公司故障录波考核要求。

一、故障录波屏的介绍

故障录波屏是电力系统中用于实时记录电网故障及异常运行状态的关键二次设备屏柜。它以高性能微机故障录波装置为核心,通过接入来自CT、PT二次回路的模拟量信号及保护装置、断路器的开关量信号,对电力系统的运行状态进行连续监测。当系统发生短路、接地、振荡、过电压等故障或异常时,装置自动触发高速录波,完整记录故障发生前、中、后各阶段的电压、电流、有功、无功、频率等电气量波形及开关变位时序,为运行人员的事故分析、保护动作行为评价及电网安全稳定评估提供真实、详尽的第一手数据。

故障录波屏通常由录波主机、信号调理单元、电源模块、网络通信设备及液晶显示面板等组成,集成安装于标准2260×800×600mm屏柜中。装置设计严格遵循DL/T 553《电力系统故障录波装置通用技术条件》及GB/T 14285《继电保护和安全自动装置技术规程》等行业标准,支持IEC 61850、IEC 60870-5-103等通信规约,可无缝接入变电站综合自动化系统及调度故障信息管理系统,是现代智能变电站不可或缺的二次设备之一。

二、故障录波屏产品特点

高采样率与大容量存储:采用高速ADC同步采样,每通道采样率最高可达10kHz(每周波200点),确保高频暂态分量的完整记录。配备大容量固态硬盘(≥500GB),可连续存储数年以上的稳态数据与数千次暂态录波文件。

丰富的通道配置:标准配置支持128路模拟量(电压、电流)与256路开关量输入,通过扩展机箱可灵活扩展至更多通道。模拟量输入兼容100V/57.7V电压回路及5A/1A电流回路,支持交直流混采。

多模式触发录波:支持模拟量越限触发(过压、欠压、过流、零序等)、开关量变位触发、频率异常触发、振荡检测触发等多种触发方式,触发定值可独立整定,满足不同场景的录波需求。

精准故障测距:内置双端测距或单端测距算法,基于录波数据自动计算故障点距离,测距精度可达±2%以内,大幅缩短线路巡线查找时间,提升故障抢修效率。

强大分析软件:配套专业录波数据分析软件,支持波形显示与缩放、谐波分析(最高63次)、序分量计算、相量图绘制、阻抗轨迹分析、差流分析、故障报告自动生成等功能,满足继保专业人员深入分析需求。

高可靠性设计:采用工业级嵌入式硬件平台,无风扇设计,支持-10℃~+55℃宽温工作。电源模块双路冗余供电,所有模拟量输入通道均配备光电隔离与浪涌保护,适应变电站强电磁干扰环境。

三、故障录波屏作用

真实再现故障过程:完整记录故障发生前后各电气量的瞬时变化波形与开关动作时序,为事故分析提供客观、不可篡改的事实依据,避免凭记忆或推断判断事故原因。

评价保护动作行为:通过录波波形精确分析继电保护装置的动作时序、动作逻辑及选择性,验证保护装置是否正确动作,为保护定值校核与优化提供数据支撑。

快速定位故障点:利用录波数据中的行波或阻抗信息自动计算故障距离,将故障点定位误差缩小至百米级,大幅减少线路巡线的人力与时间成本。

支撑电网运行分析:长期记录的稳态数据可用于分析电网负荷特性、电压波动趋势、谐波污染程度等,为电网规划、运行方式优化及电能质量管理提供基础数据。

满足合规管理要求:电网公司对故障录波装置的配置率、录波完好率及数据上传率有明确考核指标,故障录波屏是满足这些考核要求的基础保障设备。

四、故障录波屏核心功能

模拟量采集与处理:实时采集母线电压、线路电流、零序电压/电流、有功/无功功率、频率等模拟量信号,支持工频量有效值计算与瞬时值原始波形记录。每通道独立ADC,同步采样,相位误差≤0.1°。

开关量采集与SOE记录:采集保护装置动作接点、断路器位置、隔离开关状态等开关量信号,分辨率≤1ms。支持遥信去抖滤波与SOE事件顺序记录,准确反映开关变位的时序关系。

暂态录波:当检测到故障或异常触发条件时,自动启动高速录波。录波长度可配置(如故障前5周波、故障后50周波),记录原始采样点数据,支持连续多次触发录波,无盲区。

稳态记录:对电气量有效值进行周期性记录(如每1秒、每5秒记录一次),形成长期趋势数据,用于负荷分析、电压质量监测等场景,存储周期可达数年。

故障测距:支持单端测距与双端测距算法,基于录波数据中的电压、电流相量及线路参数自动计算故障距离。测距结果在本地显示并随录波文件一同存储上传。

通信与远传:支持IEC 61850 MMS、IEC 60870-5-103、DNP3等规约,可将录波文件、故障报告、装置状态等信息上传至调度故障信息系统或保信子站。支持FTP/SCP远程文件获取。

对时功能:支持IRIG-B码对时与SNTP网络对时,确保录波数据的时间戳与全站统一时钟保持一致,便于多装置录波数据的联合分析。

五、故障录波屏应用场景

10kV~750kV变电站:在各10kV、35kV、110kV、220kV等电压等级变电站中部署,对进出线、主变、母线等一次设备进行故障录波监测,是变电站标准配置的二次设备之一,满足电网公司对故障录波装置配置率的考核要求。

发电厂升压站与发变组:在火电、水电、核电、燃机电厂的发变组及升压站部署,监测发电机、主变压器、高厂变等设备的运行状态,记录机组并网、解列、励磁系统扰动等工况下的电气量变化。

新能源场站(光伏/风电):在10kV、35kV、110kV光伏电站、风电场升压站部署,记录并网点电压波动、频率异常、低电压穿越等工况下的波形数据,为新能源场站涉网性能评估与故障分析提供依据。

换流站与直流输电系统:在高压直流输电换流站部署,监测换流阀、直流线路、交流滤波器等设备的运行状态,记录直流系统故障、换相失败等特殊工况下的电气量波形。

工矿企业自备变电站:在钢铁、化工、矿山等大型工矿企业的自备变电站或配电站部署,为企业内部电网的故障分析与设备维护提供数据支撑。

六、故障录波屏技术参数

参数类别 具体参数 规格/描述
通道配置 模拟量通道 标准96路,可扩展至256路;电压输入100V/57.7V,电流输入5A/1A
通道配置 开关量通道 标准128路,可扩展至512路;无源接点输入,分辨率≤1ms
采样性能 采样率 最高10kHz/通道(每周波200点@50Hz),可配置为5kHz/1kHz
采样性能 A/D转换位数 16位,信噪比≥80dB
采样性能 测量精度 电压/电流有效值≤0.2%,有功/无功≤0.5%,频率≤±0.01Hz
存储容量 暂态录波存储 ≥2000次(128路模拟量+256路开关量,5s录波长度)
存储容量 稳态记录存储 ≥1年(1秒间隔记录),可选配更大容量固态硬盘
触发方式 触发类型 模拟量越限、开关量变位、频率异常、振荡检测、手动触发、定时触发
故障测距 测距方式 / 精度 单端/双端测距;测距精度≤±2%(线路全长)
通信接口 网络接口 2个100/1000M自适应电口,1个光纤接口(可选)
通信接口 通信规约 IEC 61850 MMS、IEC 60870-5-103、DNP3、FTP/SCP
对时 对时方式 IRIG-B(DC/AC)、SNTP、PTP(IEEE 1588,可选)
电源 工作电源 AC/DC 110~220V,双电源冗余;整机功耗≤150W
环境适应性 工作温度 / 湿度 -10℃~+55℃;5%~95% RH(无凝露)
环境适应性 EMC等级 符合电力行业电磁兼容III级标准,模拟量通道光电隔离

七、故障录波屏安装尺寸与部署说明

故障录波屏为标准屏柜安装方式,部署于变电站二次设备室或发电厂电气控制室。根据通道数量与扩展需求,可选择单柜或双柜组屏方案。

安装方式 外形尺寸(高×宽×深) 安装要求
标准单屏柜
(国网标配96路模拟量+128路开关量)
2260mm × 800mm × 600mm 安装于变电站二次设备室,柜体底部设电缆沟进出线。前后开门便于接线与维护。柜体接地电阻≤4Ω。
双屏柜扩展方案
(192路模拟量+256路开关量)
2260mm × 1600mm × 600mm
(两柜并排)
两柜并排安装,中间用连接件固定。主柜与扩展柜之间通过专用数据线缆连接。适用于大型变电站或发电厂。

接线要求:模拟量信号线应采用屏蔽双绞线,与动力电缆分开敷设,屏蔽层单端接地。开关量信号线宜采用阻燃型电缆,线径≥1.5mm²。屏柜内应配备接地铜排,所有设备外壳及屏蔽层均应可靠接地。

部署提示:故障录波屏的模拟量输入信号应直接从CT/PT二次绕组独立引出,不宜与其他设备共用绕组,避免分流影响录波精度。建议在工程设计阶段即确定录波通道的点表配置,提前完成出厂预配置与联调。投运前应使用标准信号源逐通道校验采样精度与相位一致性。

警告:故障录波屏的CT/PT二次回路严禁开路或短路,接线前必须确认回路已可靠断开。模拟量输入通道的过载能力有限,严禁接入超出额定范围的信号。屏柜安装须由持证专业人员执行,并严格遵守电力安全工作规程。投运前必须完成绝缘电阻测试与通电检查。

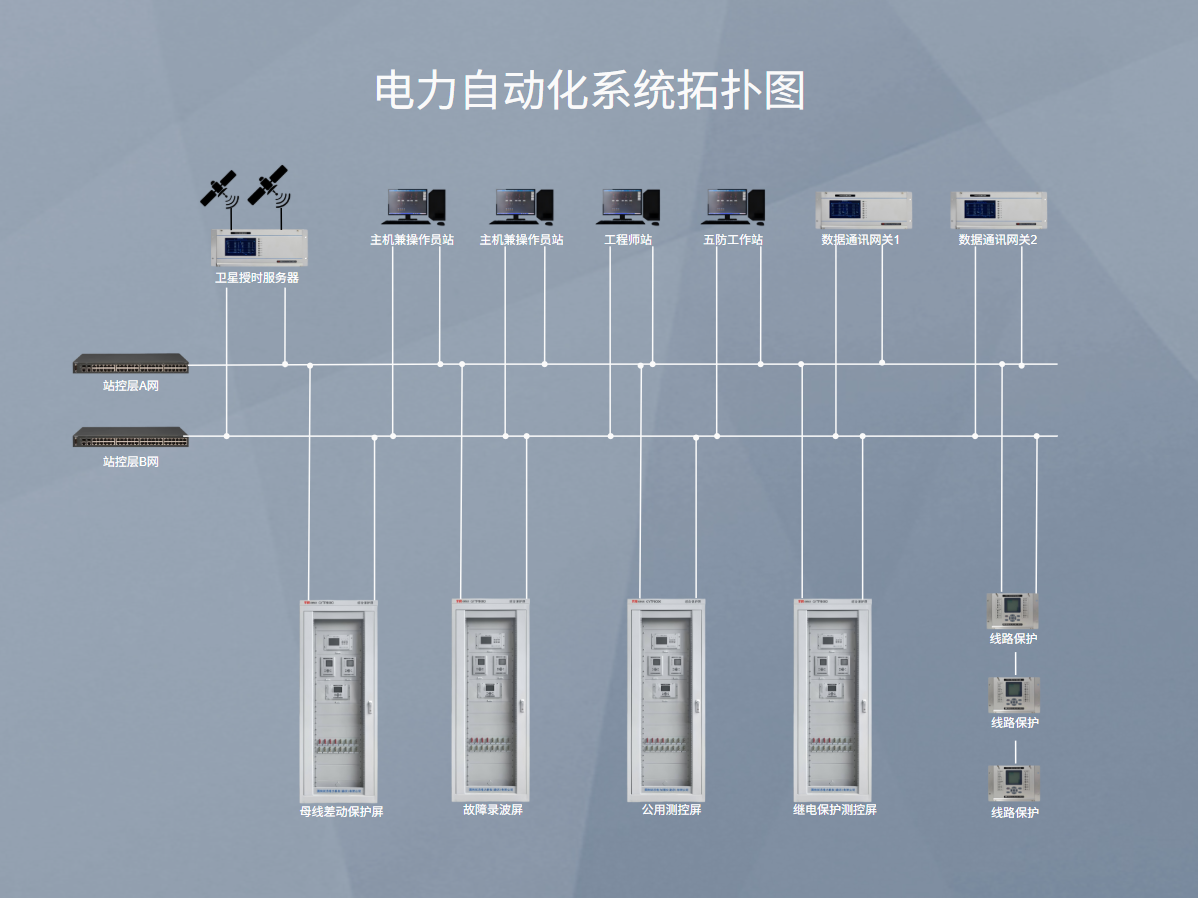

故障录波通讯拓扑图
