广西玉林大亚金属35kV配电室全系统建设与联调项目案例

广西玉林大亚金属有限公司作为重点用电大户，其新建35kV配电室的投运进度直接关系到企业的生产效能。该项目涵盖了保护测控系统、站内远动通信系统、电力专用纵向加密系统及调度数据网的全面建设。

客户面临的核心痛点：一是交付周期极度压缩。原计划5月底送电，但因现场持续恶劣天气影响外线施工，导致送电窗口严重收窄，留给室内二次系统调试的时间极为有限。二是多系统交叉联调复杂。项目涉及调度专线、SDH光传输、态势感知系统等多个独立系统，各系统间逻辑闭锁关系严密，联调工作量大且极易受外部因素延误。

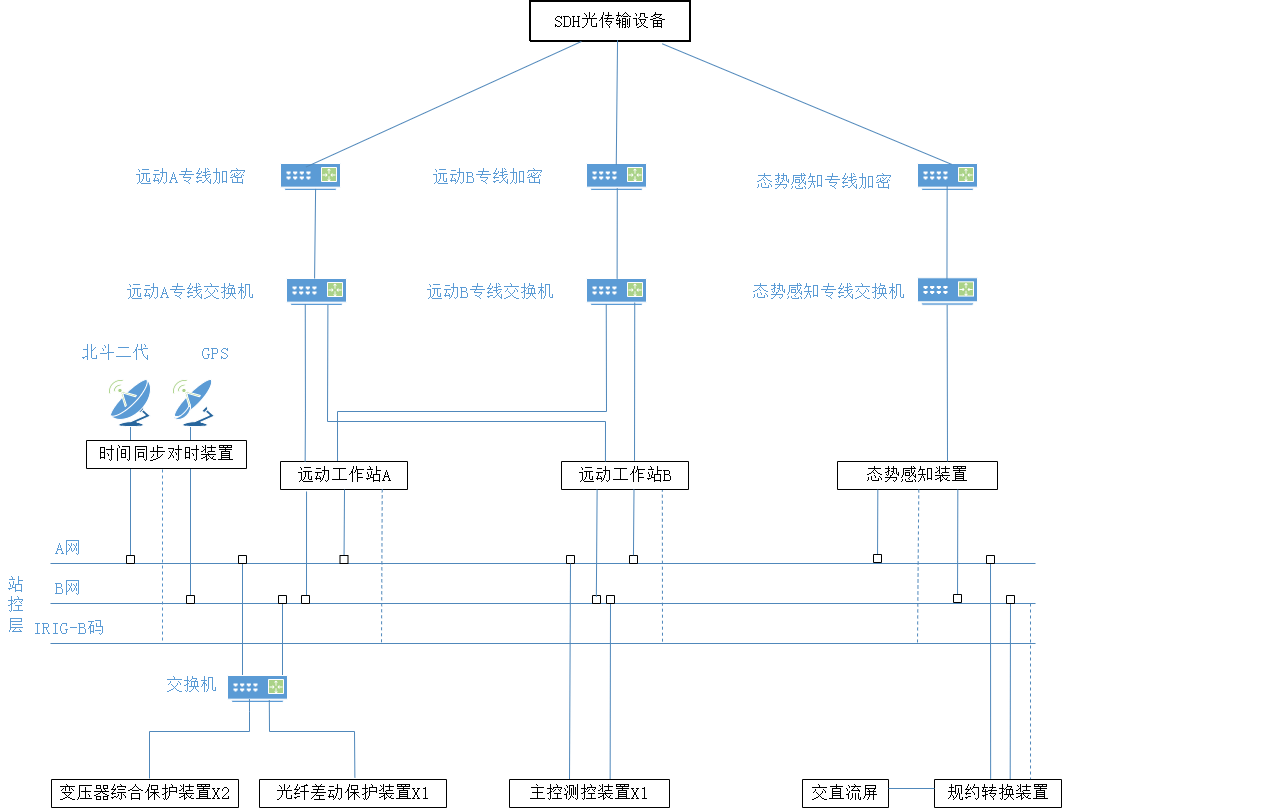

依托公司成熟的电力自动化产品体系，我们为该配电室提供了从底层保护到上层调度的全链条解决方案。系统拓扑架构严格遵循“安全分区、网络专用、横向隔离、纵向认证”的原则进行设计。

1. 过程层与站控层保护系统。核心设备部署方面，配置了主变测控装置X1、变压器综合保护装置X2及光纤差动保护装置X1。功能实现方面，实现了对主变压器的全方位保护（差动、后备、非电量等）及精准测控。所有装置均接入站控层网络，确保故障录波与事件记录的高速上送。

2. 时间与数据基准系统。时间同步方面，部署支持北斗二代与GPS双模授时的时间同步对时装置，通过IRIG-B码向全站智能设备提供毫秒级甚至微秒级的时间基准，保障故障分析的时序准确性。数据汇聚方面，配置两台II区远动工作站（1/2），作为站内数据向调度中心转发的枢纽。

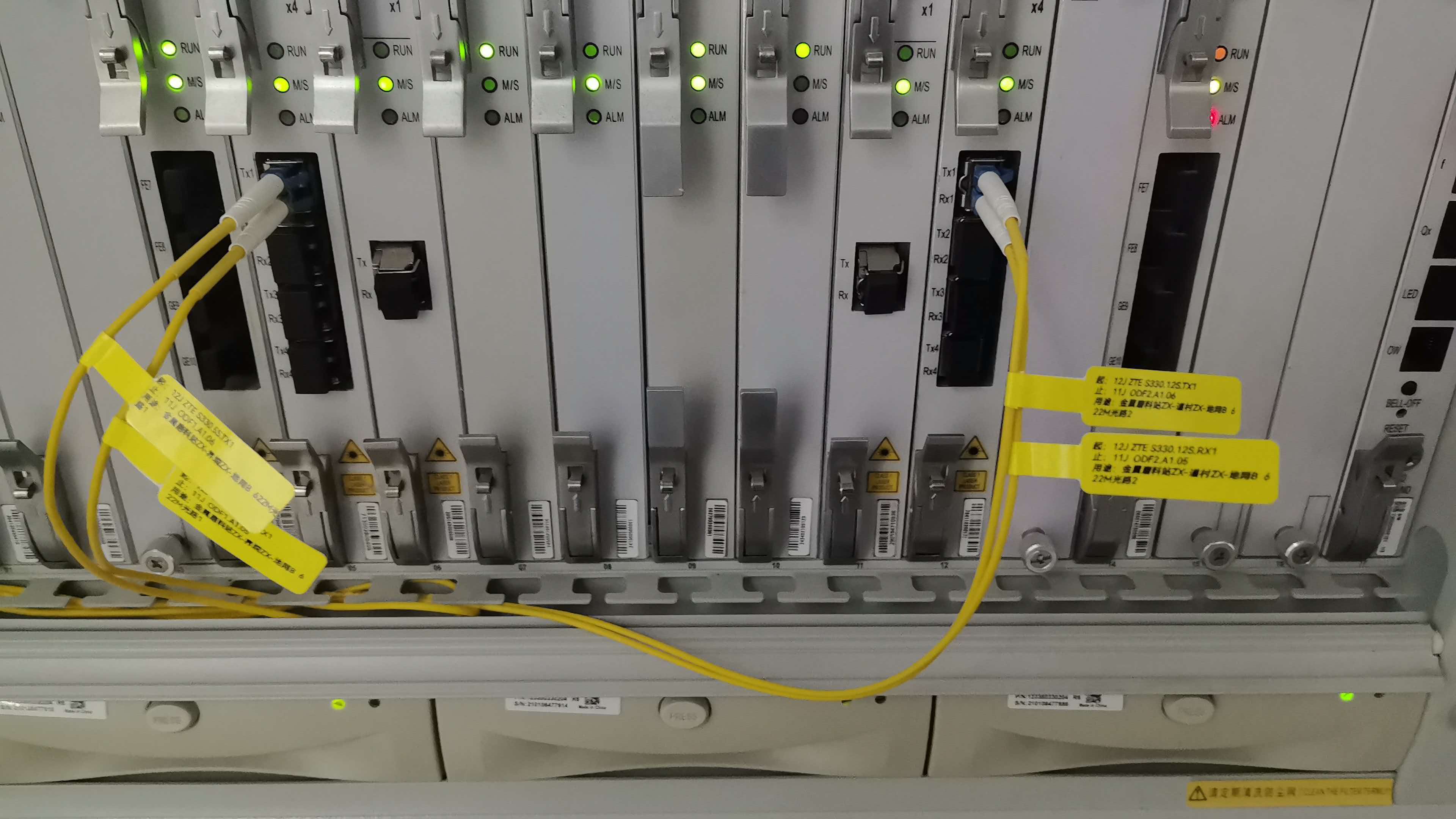

3. 网络安全与通信传输体系。调度专线接入（一区）方面，采用双冗余架构，通过一区专线加密认证装置（A/B）与一区数据网交换机（A/B），建立符合国电安规要求的调度数据网A/B双通道，实现与上级调度主站的安全数据交互，具备报文过滤与入侵检测能力。态势感知与安全监测方面，独立组网，通过态势感知专用加密装置与专用交换机，对接入的电力专用设备进行深度包检测，实时监测网络异常流量与攻击行为。骨干传输方面，部署SDH光传输设备，利用其强大的自愈环网特性，为远动信号、保护信号及管理信息提供高可靠、低时延的物理传输通道。

面对紧张的工期，项目团队重点攻克了以下联调难点：

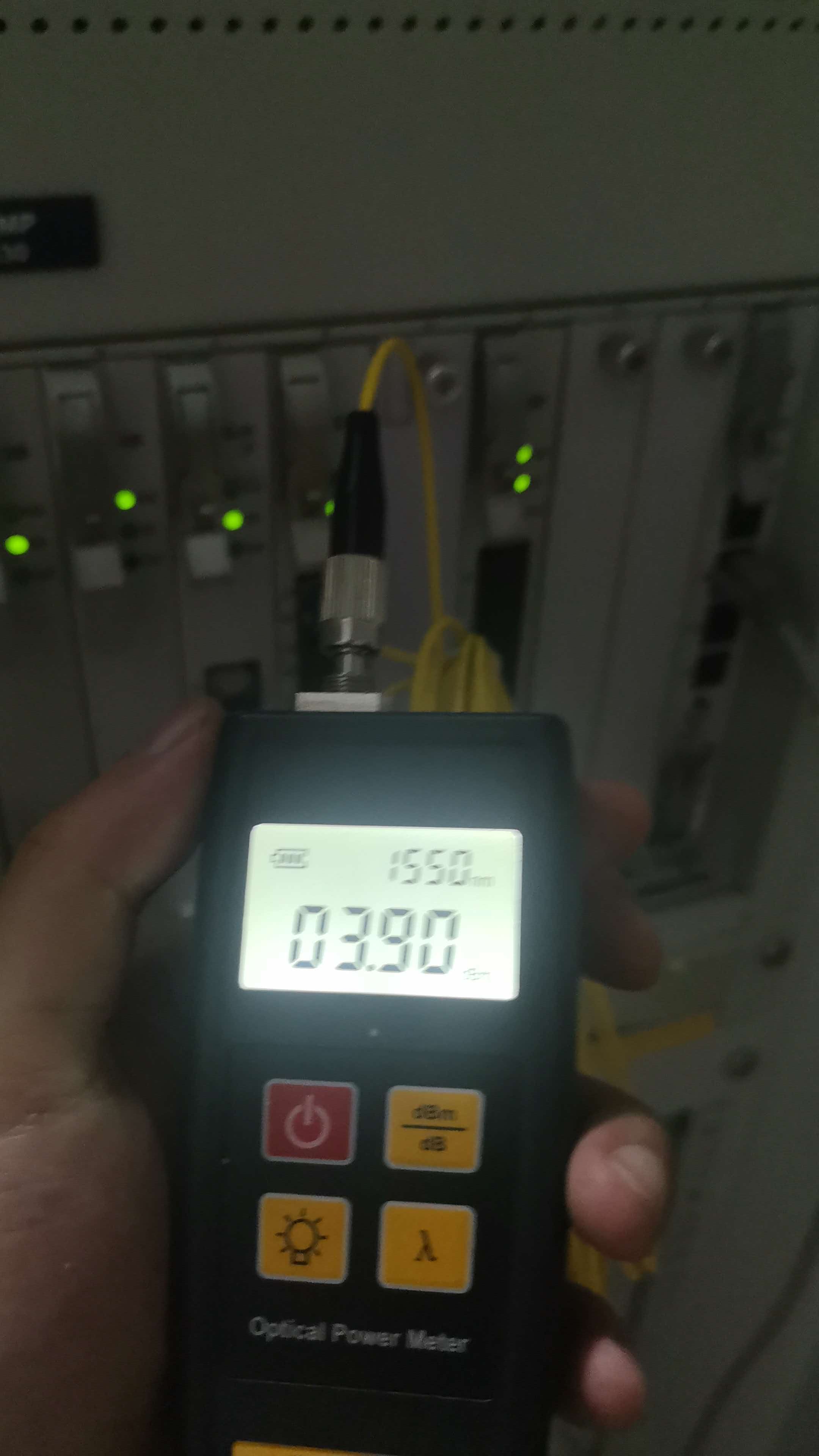

1. 光路调试与倒换测试。克服雨季施工困难，完成了SDH设备光功率测试及通道倒换时间测试，确保光传输链路在极端条件下的可用性。

2. 多通道远动专线联调。针对A/B网进行双向通道测试，优化规约转换装置参数，确保远动工作站与调度主站之间的遥测、遥信、遥控数据无丢包、无错码。

3. 态势感知全回路验证。打通安全监测装置与主站的数据链路，完成策略下发与告警上送测试，实现了对一区网络的透明化监控。

4. 站内自动化数据对点。逐一核对保护装置采样值与接收到的后台监控系统数据，消除系统误差，确保“三遥”数据一致性达到100%。

实施成效：在项目团队的攻坚下，大亚金属35kV配电室成功克服恶劣天气带来的工期压力，顺利实现送电目标。系统投运至今运行稳定，未发生任何网络安全事件或数据中断故障。

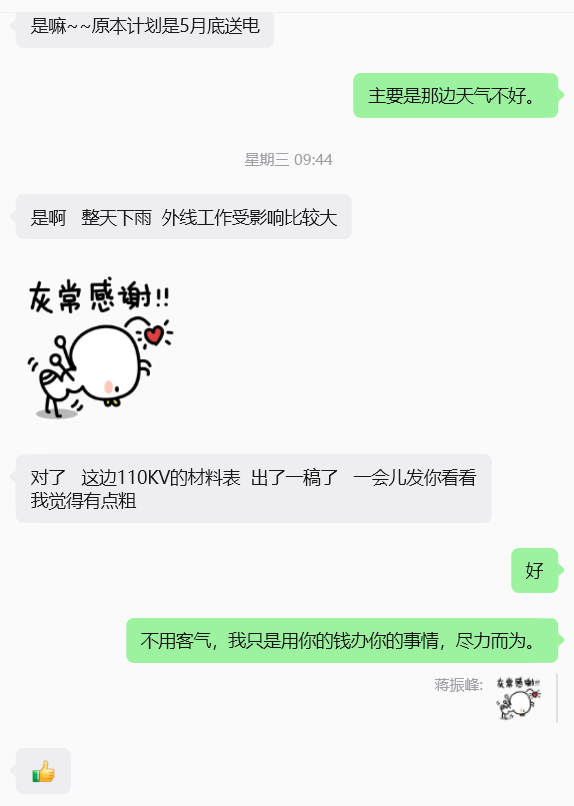

业主反馈：“这个项目速度很快，好不容易昨晚能睡个觉了。主要是那边天气不好，整天下雨，外线工作受影响比较大，你们在室内把进度抢回来了。”“这边110kV的材料表出了一稿，我觉得有点粗，一会儿发你看看。非常感谢！！”

后续合作：凭借在35kV项目中展现出的专业技术实力、高效的应急响应能力以及对细节的极致把控，我司赢得了业主的高度认可。业主主动发出邀约，委托我司继续承担其后续更高电压等级的110kV变电站相关系统的深化设计与建设工作，将其列为长期战略合作伙伴。
