继电保护压板在线监测系统

一、继电保护压板在线监测系统介绍

继电保护压板在线监测系统是针对变电站保护硬压板、出口压板、检修压板等机械式硬压板研发的状态监测与远方控制系统。在新型电力系统建设与变电运维数字化转型背景下，变电站普遍面临设备"多"、人员"少"、系统"杂"的运维难题，传统顺控仅能实现一次设备顺控操作，二次设备（硬压板）的投退仍依赖人工到现场核对与操作，无法满足远方操作需求。本系统通过将机械式硬压板状态数字化、操作远方化，实现硬压板从"人工看板、就地投退"到"在线监测、远方顺控"的转变，是变电站一键顺控改造与"两个替代"（远程智能巡视替代人工例行巡视、一键顺控替代传统倒闸操作）落地的重要支撑设备。

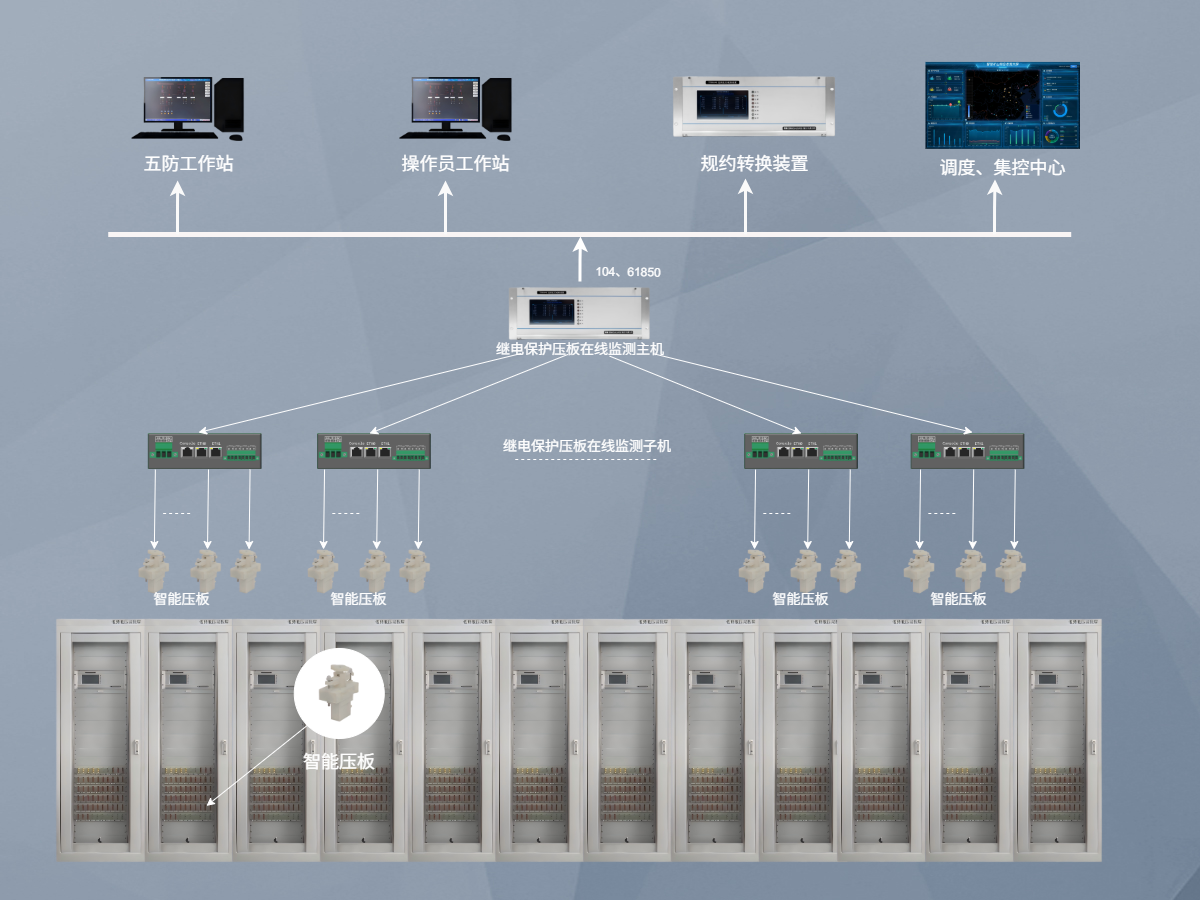

继电保护压板在线监测系统由站端通信主机、分布式控制子机与压板子开关三级组成：一台通信主机可管理最多100台控制子机，一台控制子机满配可驱动10个压板子开关，通过层级组网实现全站压板的分区、分级管控。通信采用以太网IEC 60870-5-104规约与变电站监控平台、协同顺控远方操作平台对接，压板开关状态采用非同源双位置确认方式上送，本地状态与异常操作状态实时上报，确保状态信息真实、可靠、可追溯。

继电保护压板在线监测系统支持纯监测与监测+遥控两种工作模式，可满足不同变电站、不同运行工况的差异化需求：检修模式下系统仅采集并上送压板状态，不参与操作；工作模式下系统在状态监测基础上增加远方遥控功能，实现压板的远方分/合操作，两种模式均可灵活配置、按需切换。

二、继电保护压板在线监测系统产品特点

双模式设计，场景全覆盖：继电保护压板在线监测系统同时支持纯监测模式与监测+遥控模式。纯监测模式适用于检修期间压板状态监视及无需远方操作的场合，改造简单、不动原回路；监测+遥控模式适用于一键顺控改造与远方操作场合，实现压板状态可看、可控制、可追溯。两种模式按运行工况灵活切换，一套系统满足多种需求。

非同源双位置确认，状态真实可靠：压板开关状态采用非同源双位置确认方式上报，两个独立状态源交叉校验，有效避免单一接点误判，确保远方看到的压板位置与实际状态一致，杜绝"遥信误报、状态失真"。

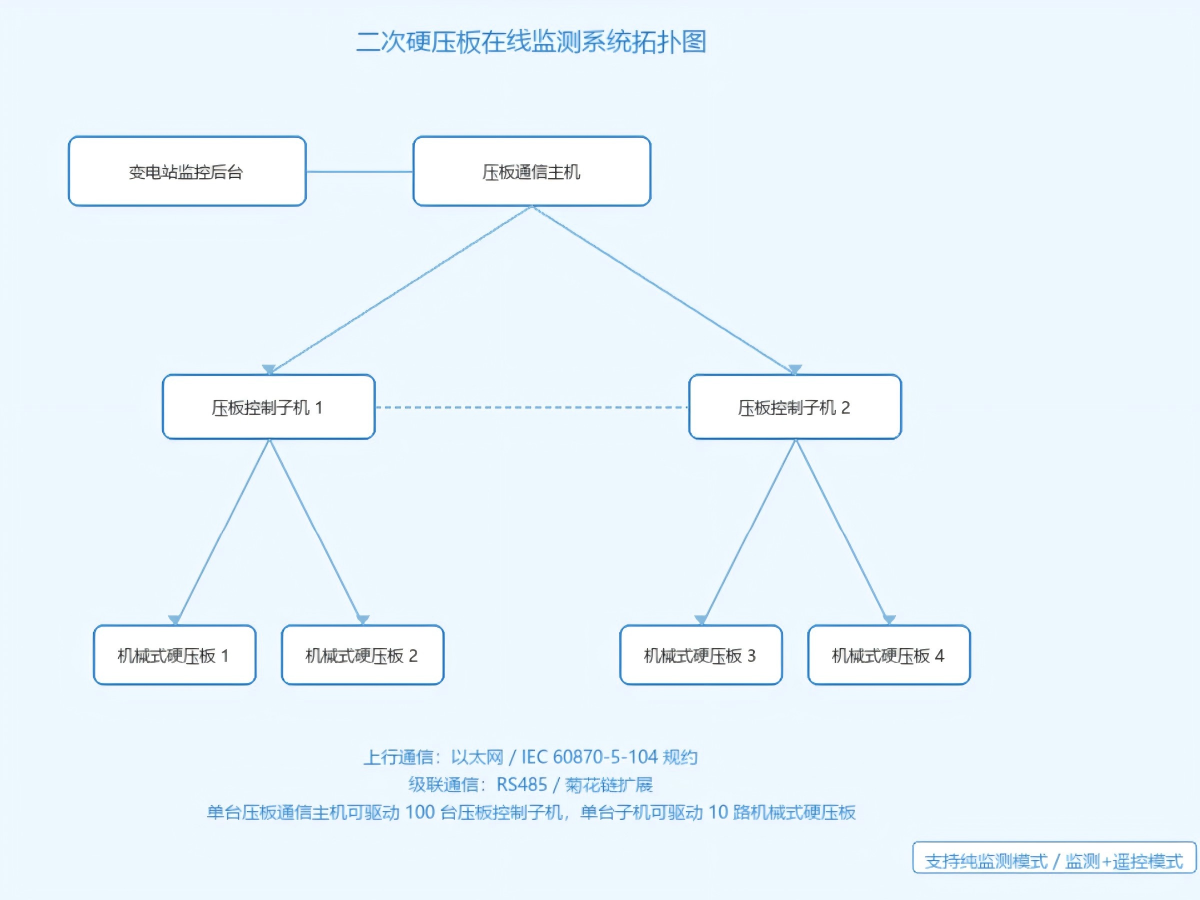

三级组网，扩展灵活：采用"通信主机—控制子机—压板子开关"三级架构，一台通信主机可驱动100台控制子机，一台控制子机满配可驱动10个压板子开关，可按保护屏、电压等级、间隔灵活分区部署，小到单屏、大到全站均可平滑扩展。

标准通信规约，即插即用：通信采用以太网IEC 60870-5-104规约，与变电站综合自动化系统、监控平台及协同顺控远方操作平台无缝对接，无需额外规约转换设备，减少系统"杂"带来的集成难题。

异常操作实时上报：除常规状态遥信外，系统对压板的异常操作（如非授权投退、状态突变、操作超时等）实时上送报警，为运维人员提供第一时间的事故预警与追溯依据。

不改动一次设备、不改变保护逻辑：继电保护压板在线监测系统仅对机械式硬压板本体进行状态采集与驱动改造，不改变保护装置动作逻辑与出口回路，安全性高，适合存量变电站改造与新建变电站配套。

三、继电保护压板在线监测系统作用

补齐二次顺控闭环：现有顺控仅能实现一次设备顺控操作，无法满足二次设备顺控需求。本系统将硬压板纳入顺控对象，实现"一次设备+二次设备"协同顺控远方操作，破解硬压板无法实例化应用的技术难题，搭建变电站协同顺控远方操作平台。

支撑"两个替代"落地：系统实现压板状态的远程在线监测，配合远方遥控功能，用"远程智能巡视替代人工例行巡视、一键顺控替代传统倒闸操作"，显著降低运维人员现场往返与就地操作频次。

降低误投退压板风险：压板位置实时可视、遥控操作带防误校验与状态确认，有效避免因人工核对疏漏导致的压板误投、误退、漏投、漏退，保障继电保护与安全自动装置正确运行。

大幅提升操作效率：将原本需要拟票、赴现场、逐板核对的手工操作转化为程序化远方操作，几十项操作可由程序全部完成，显著减少拟票与倒闸操作时间，提升工作效率与操作精准率。

推动变电专业数字化转型：压板状态数字化、操作数据化，为变电站全设备状态感知、多维协同立体巡检与精益化管理提供基础数据，助力变电运维数字化、智能化升级。

四、继电保护压板在线监测系统核心功能

压板状态遥信（纯监测模式）：对远方的机械式硬压板进行状态遥信采集，采用非同源双位置确认方式上报，本地状态实时刷新、异常操作状态实时上送，实现全站压板状态在线可视。该模式为系统基础功能，检修、巡视场景下独立可用。

压板远方遥控（监测+遥控模式）：在状态遥信基础上，对远方的机械式硬压板执行遥控分/合操作。操作经远方操作平台下发指令、控制子机驱动压板子开关执行，操作结果通过双位置遥信闭环确认，形成"下发—执行—确认"完整回路，支持一键顺控程序化操作。

双模式切换：支持纯监测模式与监测+遥控模式按运行工况切换——检修模式为纯监测模式，工作模式为监测+远控模式，一套系统即可满足不同场景需求。

通信与组网：通信方式采用以太网IEC 60870-5-104规约，实现站端与远方操作平台的数据交互；一台通信主机可驱动100台控制子机，一台控制子机满配驱动10个压板子开关，支持层级扩展与分区管理。

异常告警与追溯：对压板异常操作、状态异常变化实时上报并生成事件记录，配合SOE时序信息，为运维分析与责任追溯提供依据。

两种方案对比说明：

五、继电保护压板在线监测系统应用场景

变电站一键顺控改造：在110kV及以上电压等级变电站顺控改造中部署，将硬压板纳入顺控对象，与一次设备顺控联动，实现"一次+二次"全流程一键顺控远方操作，满足一键顺控改造技术细则要求。

检修压板防误管理：针对继电保护检修压板、出口压板等安全相关压板，通过在线监测实现投退状态全站可视、异常投退实时告警，防止检修结束漏恢复压板引发的保护拒动风险。

无人/少人值守变电站：在无人值守、少人值守变电站部署，实现压板状态远程巡视与远方操作，减少运维人员往返现场次数，提升运维响应效率。

500kV超高压变电站远方操作：在500kV等超高压变电站应用监测+遥控方案，经检修基地测试与现场安装调试验证，支撑超高压电网二次设备远方操作与多维协同立体巡检。

存量变电站数字化改造：针对老旧变电站"系统杂、设备多"现状，以最小改造代价加装压板在线监测（纯监测模式起步），后续按需升级为监测+遥控模式，平滑过渡至数字化运维。

六、继电保护压板在线监测系统技术参数

七、继电保护压板在线监测系统安装尺寸与部署说明

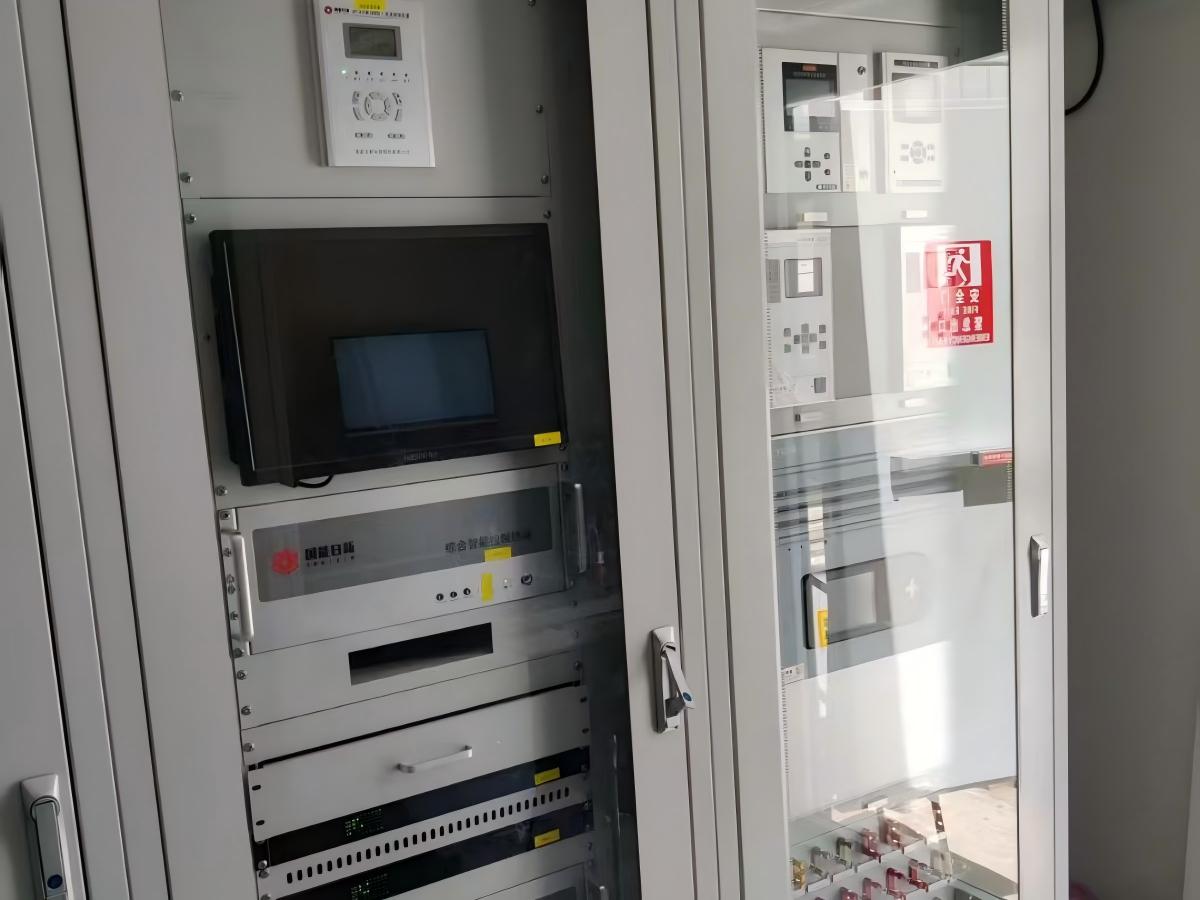

继电保护压板在线监测系统采用分布式就地安装方式：压板子开关安装于保护屏柜原压板安装位，控制子机安装于屏柜内或端子排附近，通信主机安装于二次设备室或通信屏内。现场改造时按屏柜开孔、安装、调试流程进行，单个屏柜改造可在数小时内完成，无需停役保护装置，对变电站运行影响小。

接线要求：状态采集线与驱动线应采用屏蔽电缆，屏蔽层单端可靠接地；通信网线采用工业级超五类及以上网线，与动力电缆分开敷设；电源回路加装空气开关与防雷器，屏柜内接地铜排可靠接地，接地电阻满足规程要求。
